Gerät in einem Rack einhängen

Verwenden Sie diese Anweisungen, wenn Sie Ihr Roving Edge Device in einem Standard-Rack mounten möchten.

Das optionale Rackmount-Kit kann zur Installation des Geräts in einem 19-Zoll-Standardrack mit vier Pfosten verwendet werden.

Rackmontage des Geräts

  1. Trennen Sie die Gerätehalterungen von den Gleitschienen.

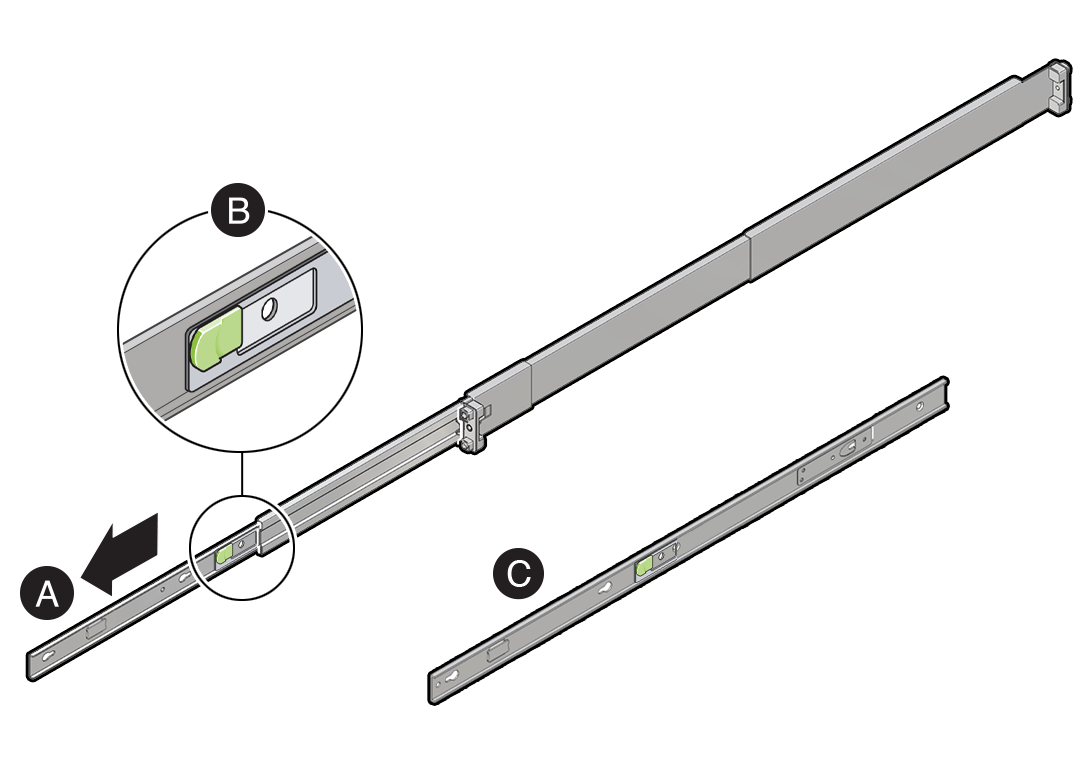

    Eine Abbildung, in der dargestellt wird, wie die Befestigungswinkel von den Schienen getrennt werden.
    1. Ziehen Sie die Halterungen aus den Schienenhalterungen.
    2. Drücken Sie den Freigabehebel, um den Verriegelungsmechanismus zu lösen.
    3. Die Halterungen von den Seitenschienen abnehmen.

  2. Befestigen Sie die Halterungen am Gerät.

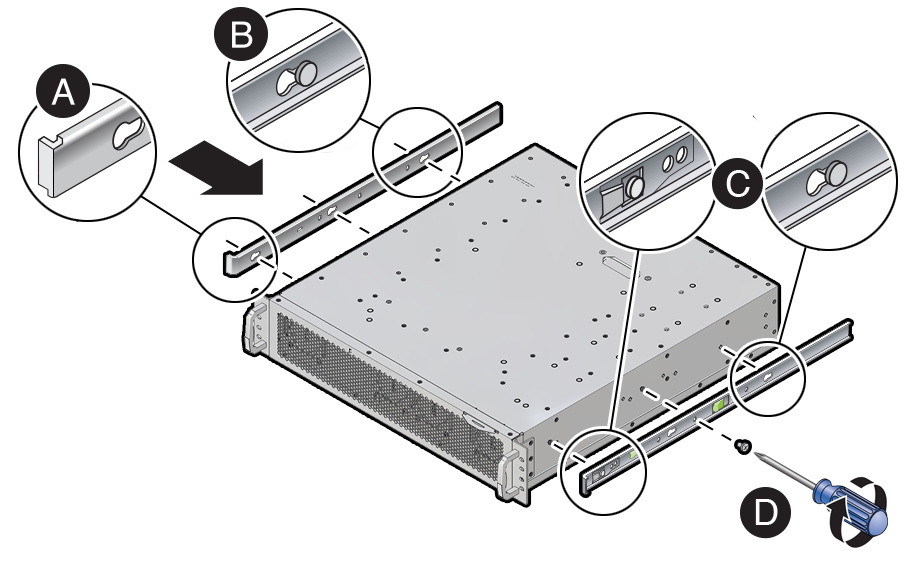

    Eine Abbildung, in der dargestellt wird, wie die Schienen an dem Gerät angebracht werden.

    1. Positionieren Sie die Halterungen an der Vorrichtung, so dass sich der Schieberanschlag an der Vorderseite der Vorrichtung befindet.

    2. Schließen Sie die Schlüssellochöffnungen an der Halterung mit den Ortungsstiften an der Seite des Geräts an.
    3. Schieben Sie die Montagehalterungen nach vorne, bis sie mit einem hörbaren Select fixiert sind.
    4. Befestigen Sie die Befestigungswinkel, indem Sie auf jeder Seite des Geräts eine M4-Schraube installieren.

  3. Geben Sie die Position im Gestell an, an der Sie das Gerät platzieren möchten.

    Für das Roving Edge Device sind zwei Rackeinheiten (2HE) mit vertikalem Platz erforderlich.

    Achtung

    Um das Risiko von Personenschäden zu reduzieren, stabilisieren Sie den Rackschrank und erweitern Sie, falls verfügbar, die Kippschutzleiste, bevor Sie den Server installieren.

  4. Wenn Ihre Rackpfosten nicht beschriftet sind, markieren Sie die Befestigungsbohrungen an den vorderen und hinteren Pfosten, um eine gleichmäßige Installation zu gewährleisten.

  5. Befestigen Sie die beiden Schienen am Rack.

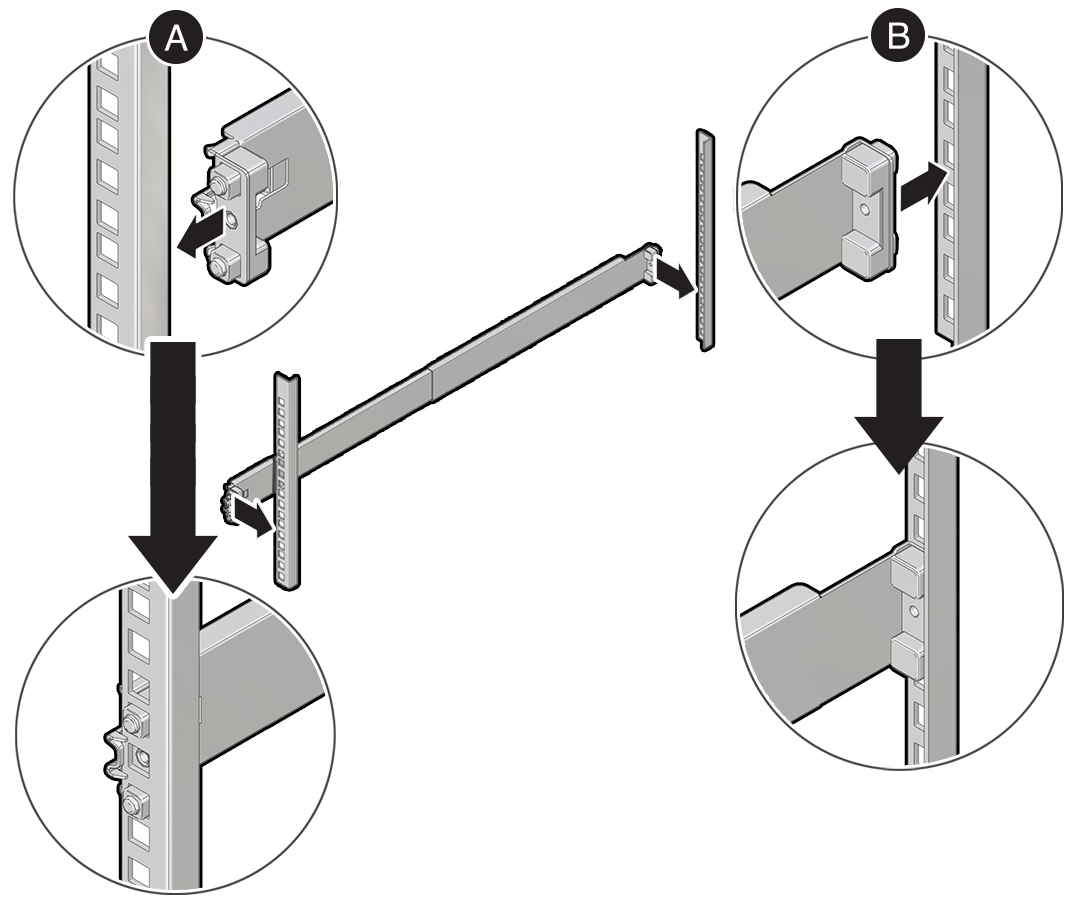

    Eine Abbildung, in der dargestellt wird, wie die Montagewinkel an einem Rack montiert werden.
    1. Die vorderen Gleitschienen in die vorderen Rackpfosten einrasten.
    2. Stellen Sie die hinteren Schienen so ein, dass sie zu den hinteren Rackpfosten gelangen, und verriegeln Sie dann die Gleitschienen in die hinteren Rackpfosten.

  6. Installieren Sie das Gerät in den Schienen.

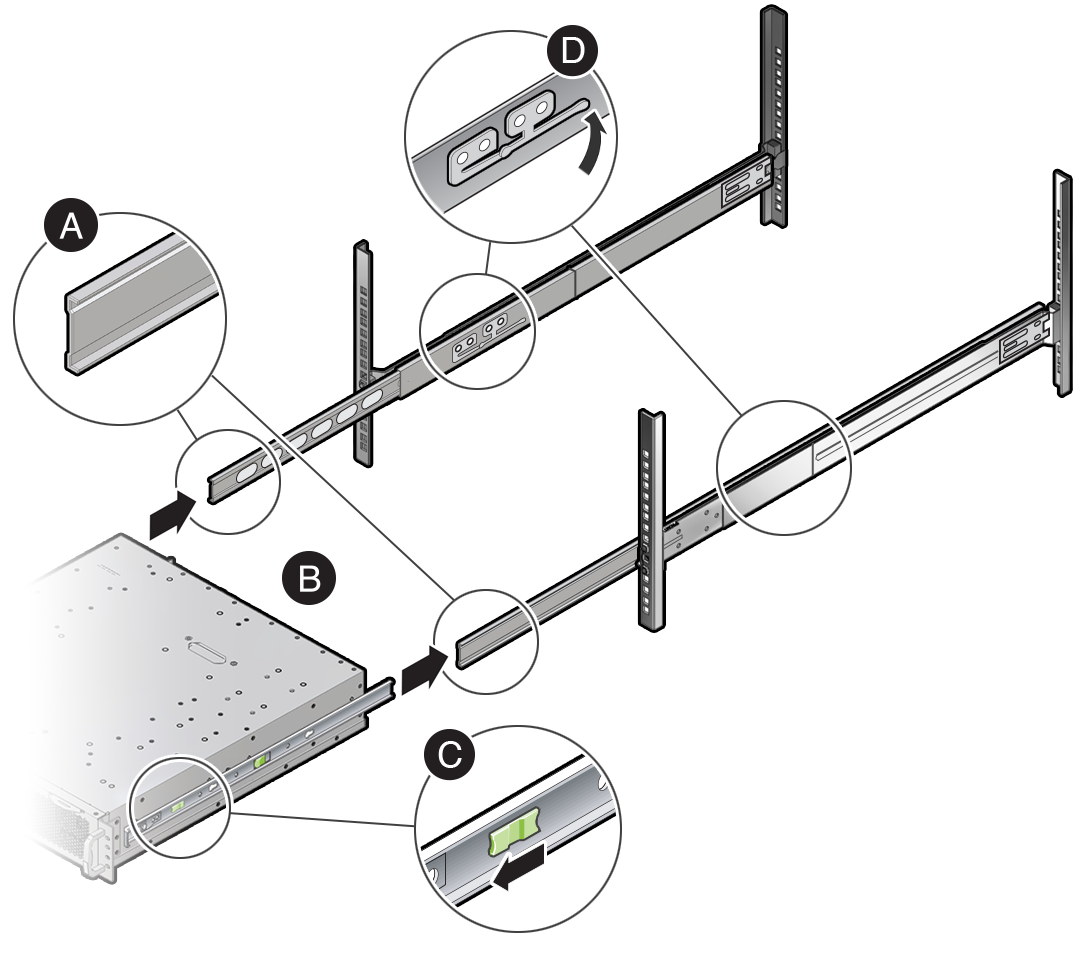

    Eine Abbildung, in der dargestellt wird, wie das Gerät in den Schienen installiert wird.
    1. Ziehen Sie die vorderen Innenschienen aus.
    2. Schieben Sie die Halterungen in die ausgefahrenen Gleitschienen, bis die Vorrichtung von den Gleitschienen sicher unterstützt wird, aber vom Rack ausgefahren wird.
    3. Ziehen Sie den grünen Hebel nach vorne, damit die Befestigungswinkel vollständig in die Gleitschienen gleiten können.
    4. Heben Sie den Anschlaghebel der Schiene an und drücken Sie das Gerät vollständig in das Rack.

  7. Installieren Sie zwei M4-Schrauben auf der Vorderseite des Geräts.

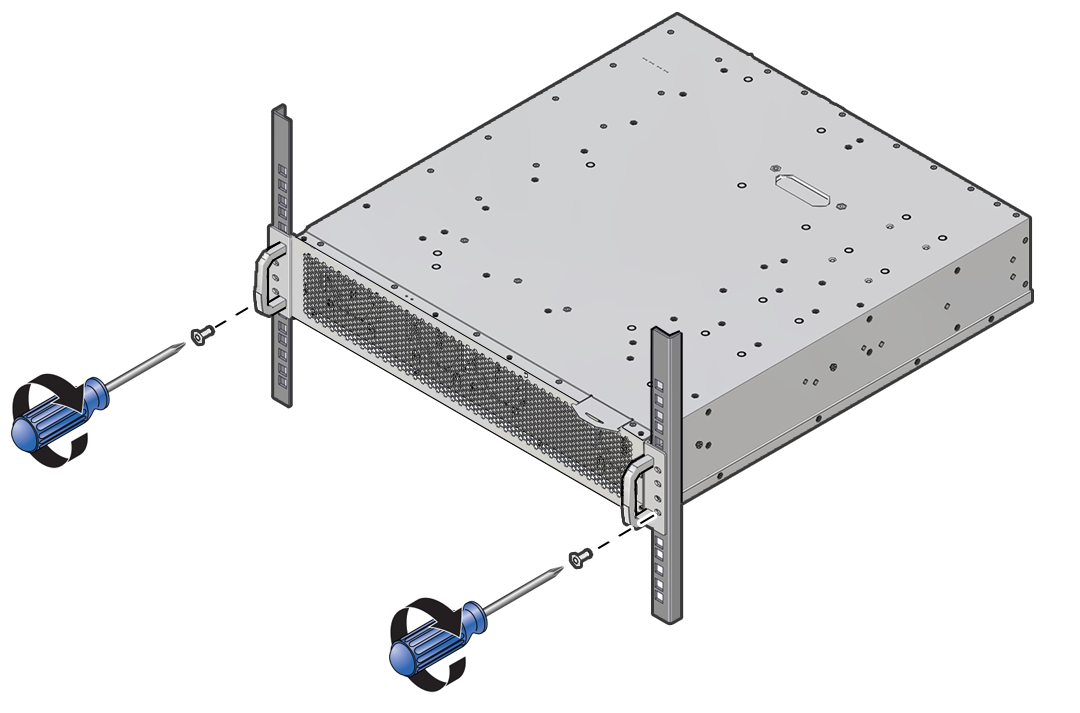

    Eine Abbildung, in der die vorderen Schrauben installiert sind.
