Vorder- und Rückseite identifizieren

Verwenden Sie eine der folgenden Abbildungen, um sich mit den Roving Edge-Connectors vertraut zu machen.

Hinweis

Um die MIL-STD-461 Rev G RE102-Anforderungen zu erfüllen, müssen alle Ethernet-Netzwerkkabel, die an das Roving Edge Device angeschlossen sind, CAT8-konform sein. Andernfalls ist für Ethernetkabel die Mindestanforderung CAT6.

Roving Edge Device 2 – Rückwand

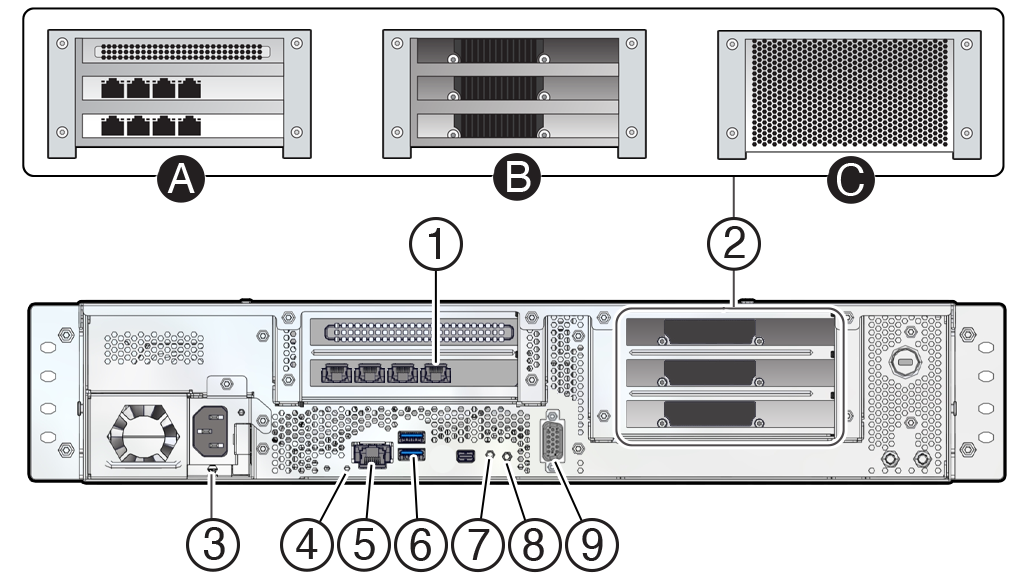

Eine Abbildung der Roving Edge 2-Rückwand.
Nein. Beschreibung
1

PCIe 0: 1 Quad-Port 10GBASE-T Ethernet-Karte mit RJ-45-Portzuweisungen von links nach rechts: 3, 2, 1, 0

Verwenden Sie für alle Ausprägungen die folgenden Ports:

  • Port 0 (rechts Port) – Verbinden Sie diesen Port mit Ihrem Data Center-Netzwerk. Siehe Roving Edge Device kabeln.
  • Ports 1 und 2 – Kann optional für Ethernet-Bonding mit Port 0 verwendet werden. Siehe Ethernet-Bonding verwalten
  • Port 3 (linker Port) – Reservierter Ethernet-Port 3. Keine Verbindung zu diesem Port herstellen.
2A

Compute-Ausprägung umfasst 2 zusätzliche Quad-Port-10GBASE-T-Ethernetkarten.

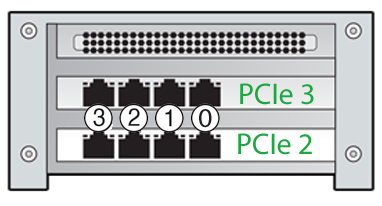

Ein Diagramm, das die oberste Karte zeigt, ist PCIe 3, die untere Karte ist PCIe 2.

Alle Ports auf PCIe 2 und PCIe 3 können optional für Ethernet-Bonding mit PCIe 0 Port 0 verwendet werden. Optional können Sie auch die Ports 1 und 2 PCIe 0 verwenden (siehe Element 1 in dieser Tabelle). Siehe Managing Ethernet Bonding.
2B

GPU-Ausprägung umfasst 3 NVIDIA AD104GL [L4]-GPUs.
2C

Speicherausprägung umfasst 4 zusätzliche 15,38 SSDs.
3 Netzanschluss
4

Systemstatus-LED

  • Ein - Kritisches Ereignis aufgetreten
  • Aus – normal
5 Reservierter RJ-45-Port, nur zur Verwendung durch Oracle.
6

Zwei USB 3.0-Anschlüsse. Beide Ports können mit USB-fähigen Instanzen verbunden werden. Die Voraussetzungen finden Sie unter USB-Geräte mit Instanzen verbinden.
7 Schaltfläche Zurücksetzen
8

Netzschalter und LED

  • Ein – Host ist eingeschaltet
  • Aus – Host wird ausgeschaltet
  • Bernstein - Fehler
Siehe Power On the Device.
9 Serieller DB-9-Konsolenport.

Die anfängliche Kommunikation mit dem Gerät erfolgt über die serielle Konsole, die mit einem steuernden Hostcomputer wie einem Laptop verbunden ist.

Siehe Roving Edge Device kabeln.

Weitere Schritte?

Verkabeln des Roving Edge Device

Roving Edge Device 2 – Frontplatte

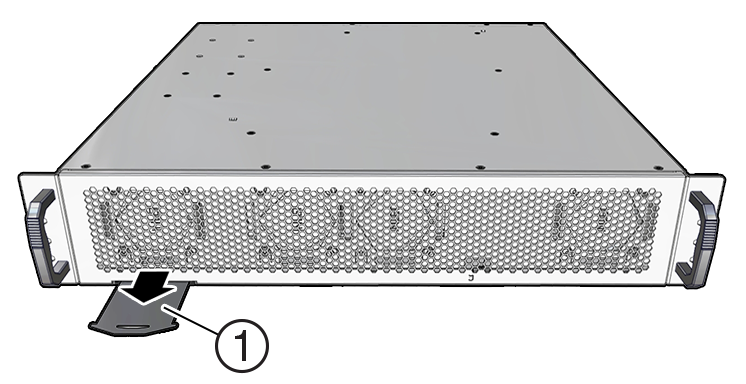

Eine Abbildung, in der die Ausziehkarte dargestellt wird, auf der sich die Seriennummer befindet.
Nein. Beschreibung
1

Ausziehkarte.

Auf der Karte wird angezeigt, wo die Dokumentation abgerufen werden soll. Außerdem werden die Serien- und Modellnummern aufgeführt. Beide Seiten der Karte anzeigen.

Roving Edge Ultra – Frontplatte

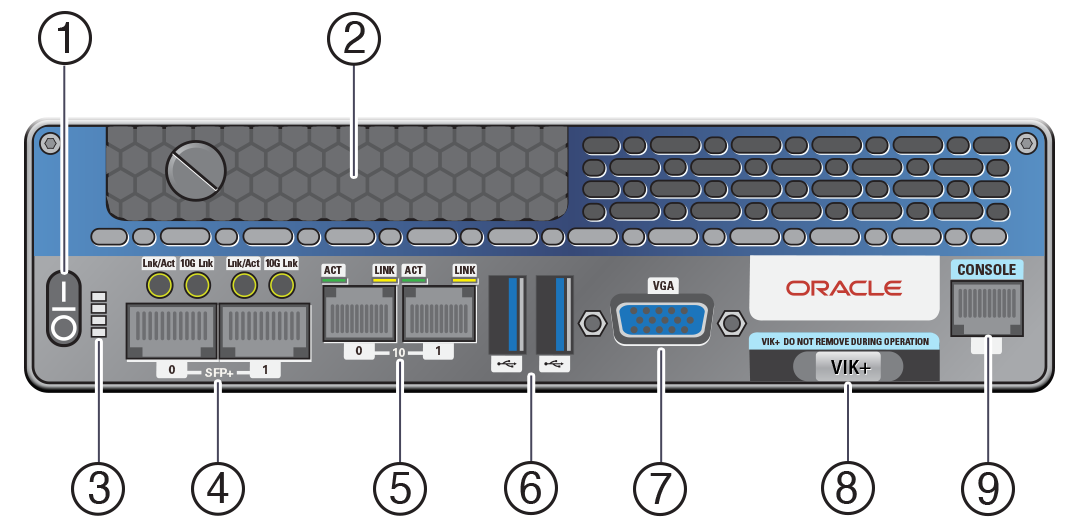

Eine Abbildung, in der die Elemente im Roving Edge-Frontbedienfeld dargestellt werden.
Nein. Beschreibung
1 Netzschalter
2 Eine austauschbare SSD
3 Status-LEDs
4 Zwei 10 GB SFP+ Ethernet-Ports
5 Zwei 1 GB Kupfer Ethernet RJ-45 Ports
6

Zwei USB 3.0-Anschlüsse. Beide Ports können mit USB-fähigen Instanzen verbunden werden. Die Voraussetzungen finden Sie unter USB-Geräte mit Instanzen verbinden.
7 VGA-Port deaktiviert
8 NVMe-basierter VIK+-Speicher mit 512 GB Kapazität
9 Serielle Konsole RJ-45 Port

Weitere Schritte?

Verkabeln des Roving Edge Device

Roving Edge Device 1 – Rückwand

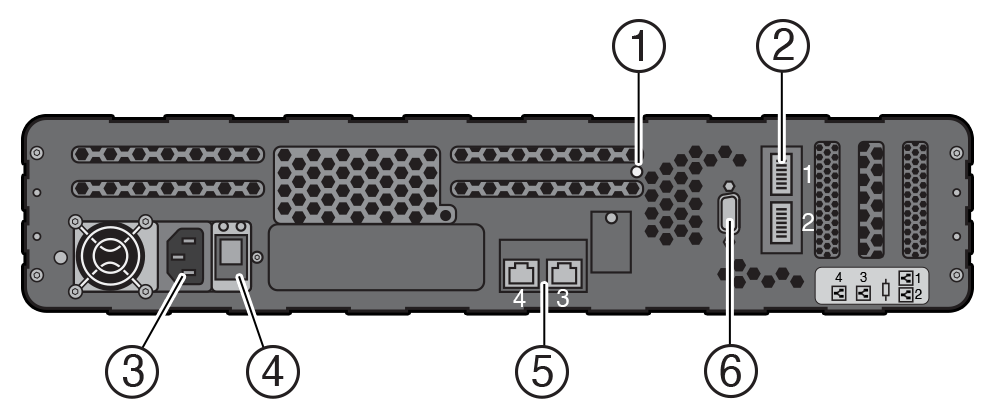

Eine Abbildung, in der die Rückseite des Roving Edge Device 1 dargestellt wird.
Nein. Beschreibung
1 Netzschalter
2

Zwei 100GbE QSFP28-Ethernetports
3 Netzanschluss
4 Netzschalter
5

Zwei RJ45-Ethernet-Ports mit 10 GB.

Verwenden Sie den Port mit 4 für die Verbindung mit dem Netzwerk.

Port 3 kann optional für Ethernet-Bonding mit Port 4 verwendet werden. Siehe Managing Ethernet Bonding.
6 Serieller DB-9-Konsolenport

Weitere Schritte?

Verkabeln des Roving Edge Device
