Roving Edge Device kabeln

In den folgenden Diagrammen können Sie Connectors auf der Rückseite des Roving Edge Device ermitteln, wenn Sie die Kabel in diesem Verfahren anschließen.

Hinweis

Um die MIL-STD-461 Rev G RE102-Anforderungen zu erfüllen, müssen alle Ethernet-Netzwerkkabel, die an das Roving Edge Device angeschlossen sind, CAT8-konform sein. Andernfalls ist für Ethernetkabel die Mindestanforderung CAT6.

Hinweis

Die in diesem Abschnitt beschriebenen Ethernetverbindungen sind die minimalen Ethernetverbindungen, die Sie zum Einrichten des Geräts vornehmen müssen. Sie können die anderen NIC-Ports verwenden und Ethernet-Bonding konfigurieren. Siehe Frontseite und Rückwandelemente identifizieren und Ethernet-Bonding verwalten.
Tipp

Bei den meisten Geräten müssen Sie eine große 25-GB-Softwaredatei herunterladen, um das Gerät selbst bereitzustellen. Um eine reibungslose Installation zu gewährleisten, empfehlen wir, das Gerät an ein Hochgeschwindigkeitsnetzwerk anzuschließen.

  1. Schließen Sie die Kabel an den Ethernet-Standardport und den seriellen Konsolenport an, wie in den folgenden Diagrammen dargestellt.

    Hinweis

    Stellen Sie für die Erstinstallation und das Self-Provisioning sicher, dass sich das Gerät nicht hinter einem HTTP-Proxyserver befindet und dass das Gerät über eine Internetverbindung verfügt. Nach dem Self-Provisioning können Sie das Gerät hinter einen HTTP-Proxyserver verschieben.

    1. Verwenden Sie ein 10GBaseT RJ-45 Ethernet-Kabel, um den Ethernet-Anschluss des Geräts mit Ihrem Ethernet-Switch zu verbinden.

    2. Schließen Sie das bereitgestellte serielle USB-Kabel vom seriellen Konsolenport des Geräts an einen USB-Anschluss auf dem steuernden Host an, z. B. einen Laptop.

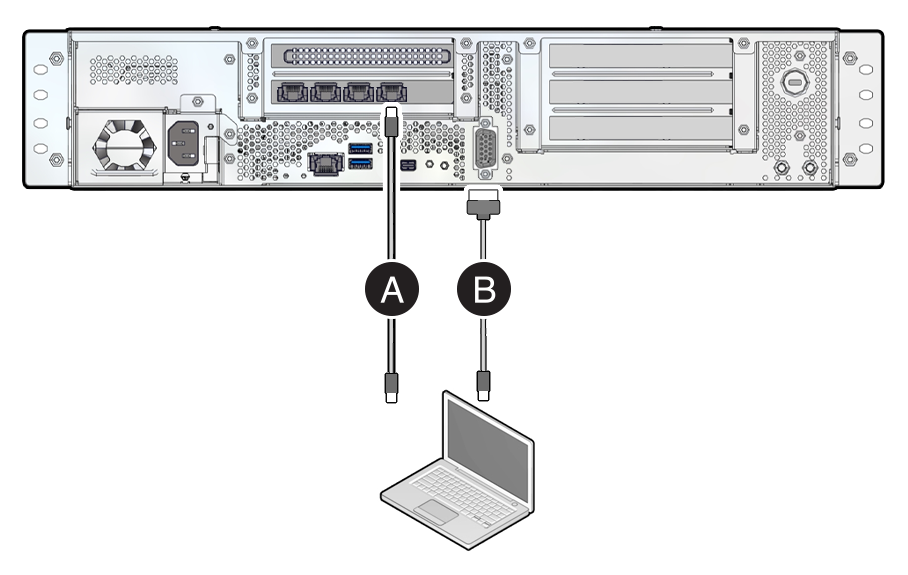

    Roving Edge Device 2: Compute-, GPU- und Speicherausprägungen

    Eine Abbildung, die zeigt, wo die Ethernet- und DB-9-Kabel an Roving Edge Device 2-, Compute-, GPU- und Speicherausprägungen angeschlossen werden können.

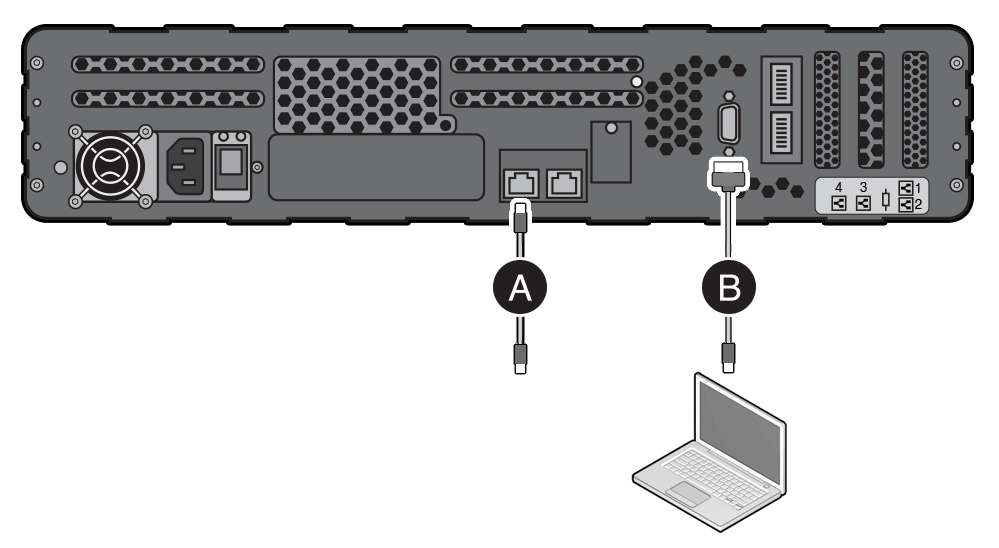

    Roving Edge Device 1

    Eine Abbildung, die zeigt, wo die Ethernet- und DB=9-Kabel an Roving Edge Device 1 angeschlossen werden.

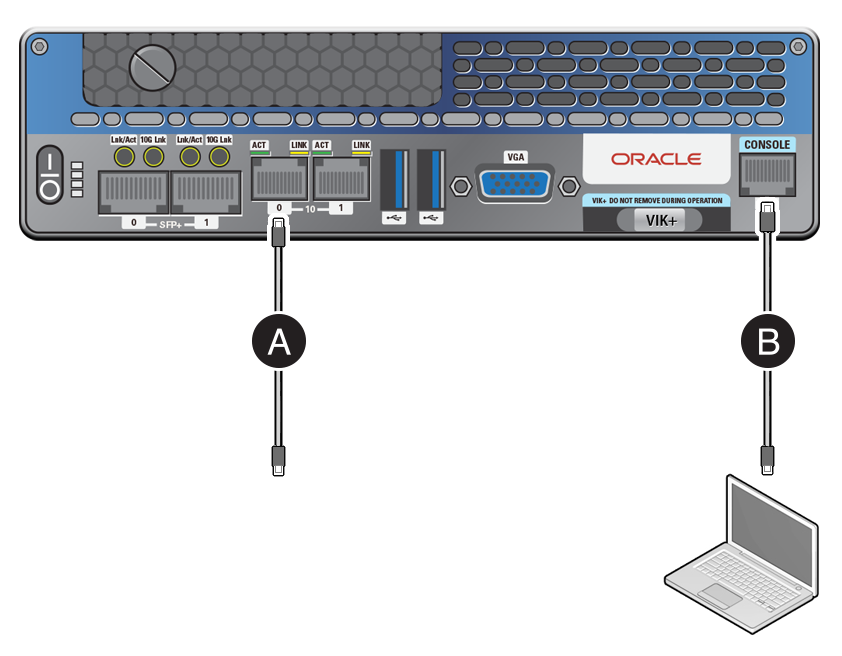

    Roving Edge Ultra

    Eine Abbildung, in der dargestellt wird, wo die Ethernet- und seriellen Konsolenkabel an Roving Edge Ultra angeschlossen werden.

  2. Schließen Sie das mitgelieferte Netzkabel an den Netzanschluss des Geräts und an Ihre Stromquelle an, schalten Sie das Gerät jedoch noch nicht ein.

    Schließen Sie für Roving Edge Ultra das Netzkabel an den Netzanschluss auf der Rückseite des Geräts an.

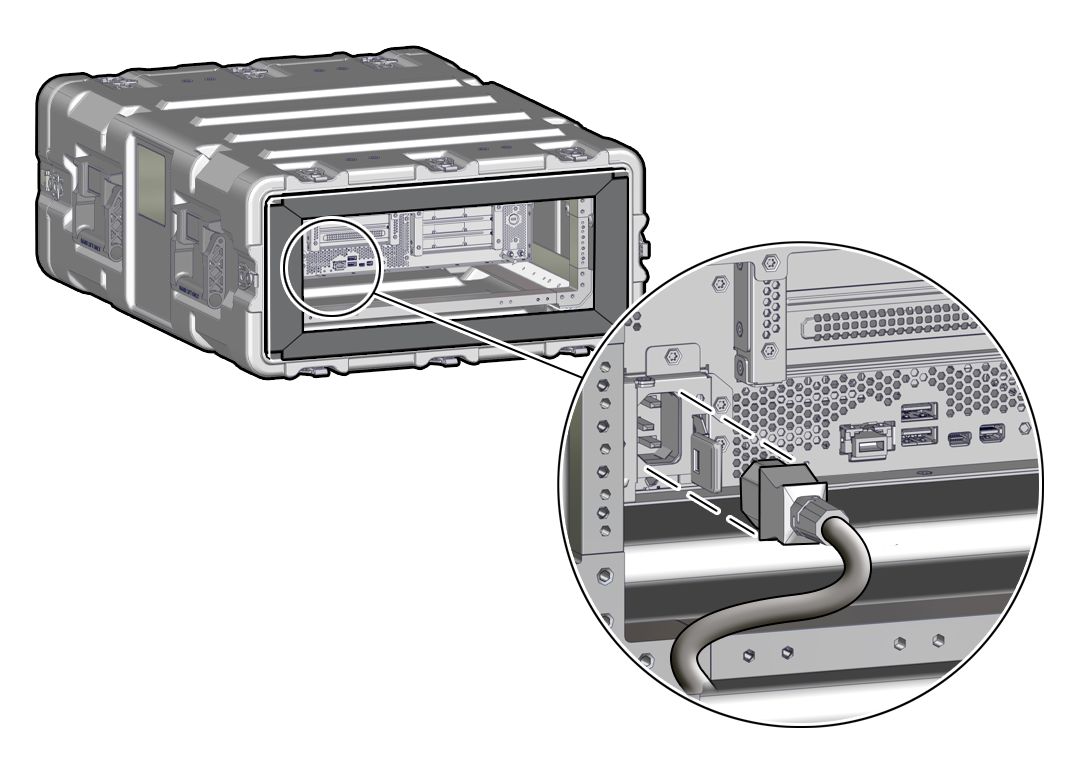

    Die folgende Abbildung zeigt, wo das Stromkabel an einem Roving Edge Device 2 in einem robusten Gehäuse angeschlossen werden kann.

    Eine Abbildung, in der dargestellt wird, wo sich der Netzanschluss befindet.
