Entfernen Sie die robusten Gehäuse-Endkappen

Wenn sich das Roving Edge Device in einem robusten Gehäuse befindet, müssen Sie die vorderen und hinteren Endkappen entfernen, um auf die Kabelanschlüsse zugreifen zu können. Die Endkappen bleiben während des Betriebs entfernt.

Achtung

Entfernen Sie das Roving Edge Device nicht aus dem Fall. Dies kann das Gerät beschädigen.
Achtung

Lassen Sie die Endkappen während des Betriebs entfernt, um einen adäquaten Luftstrom zu gewährleisten. Installieren Sie die Endkappen nur dann neu, wenn das Gerät heruntergefahren ist.

  1. Auf der Vorder- und Rückseite des robusten Gehäuses finden Sie die 16 Wendeverriegelungen.

    Hinweis: Die hintere Endkappe hat Rollen.

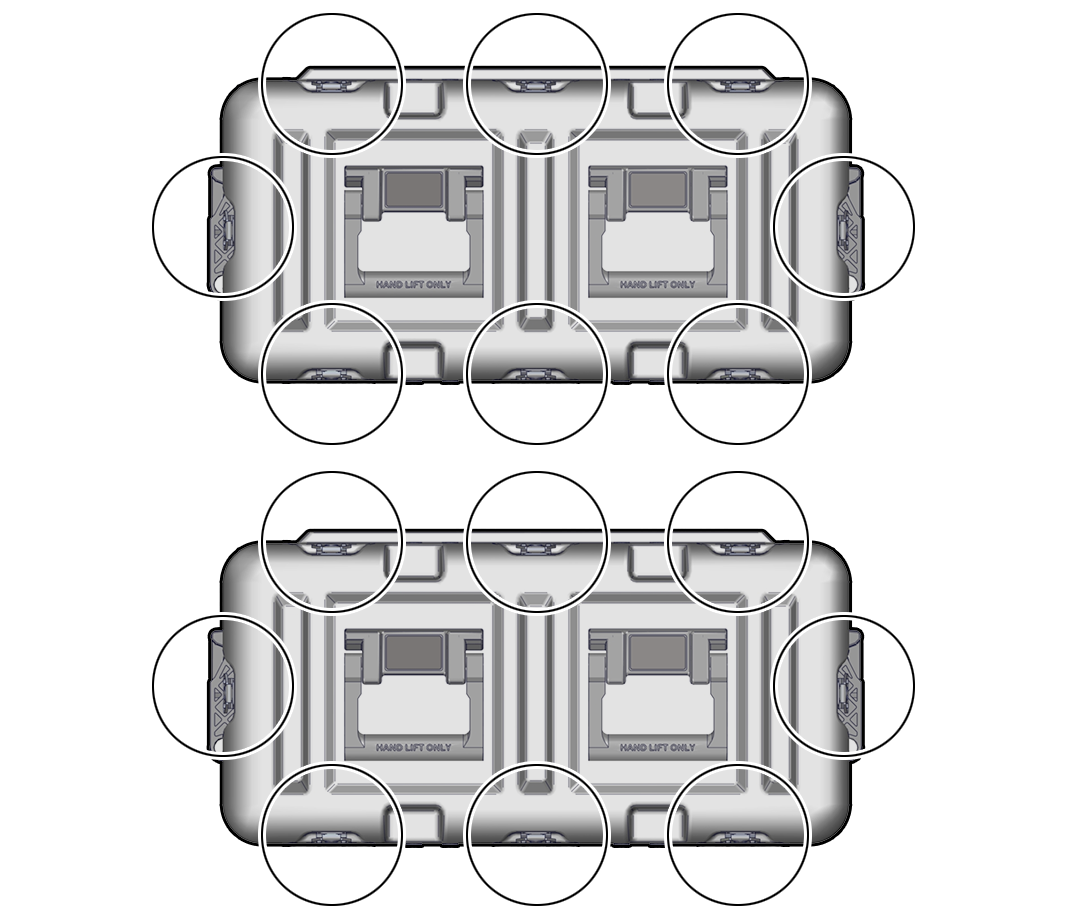

    Eine Abbildung, in der die Vorder- und Rückseite des robusten Gehäuses dargestellt sind, in dem sich die Wendeverriegelungen befinden.

  2. Öffnen Sie alle 16 Wendeverriegelungen an der Vorder- und Rückseite des Gehäuses, indem Sie die Verriegelung anheben und die Verriegelung dann gegen den Uhrzeigersinn drehen.

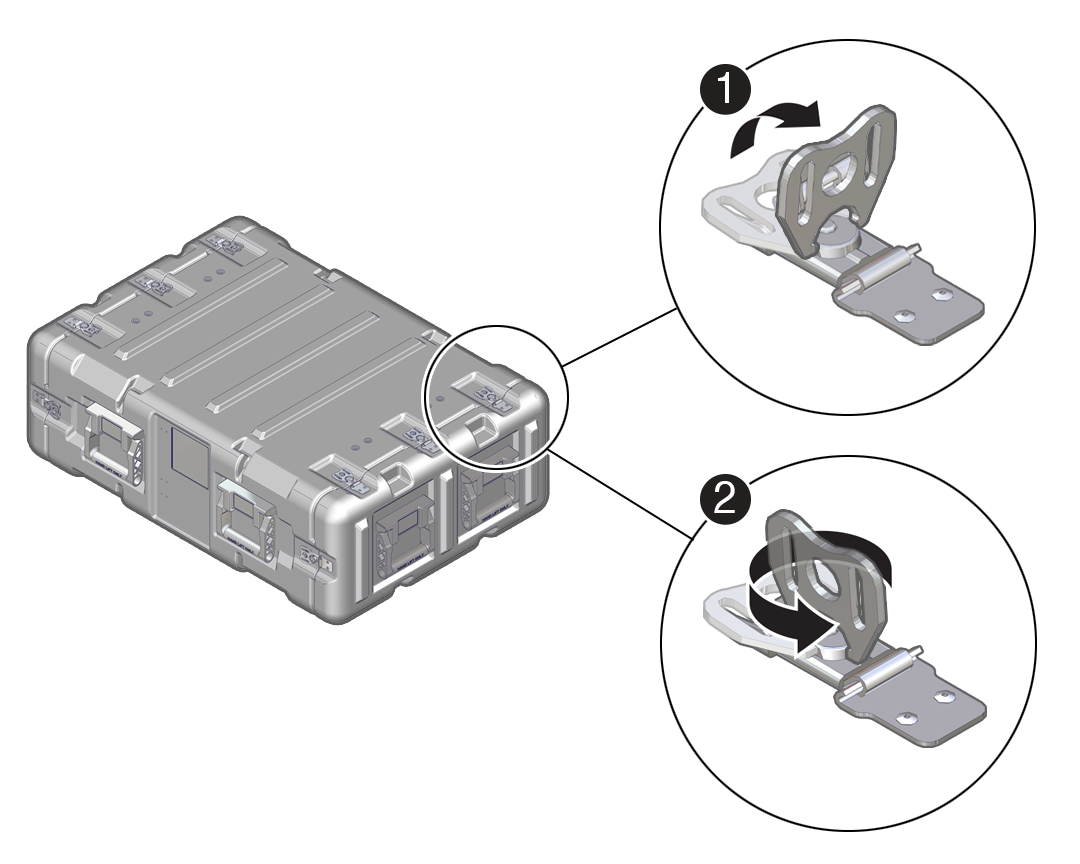

    Eine Abbildung, in der dargestellt wird, wie die Verriegelungen geöffnet werden.

  3. Entfernen Sie die vorderen und hinteren Endkappen.


    Eine Abbildung, in der die Endkappenentfernung dargestellt wird.

  4. Entfernen Sie den Kabelbeutel und verlängern Sie die Endkappenhaken.

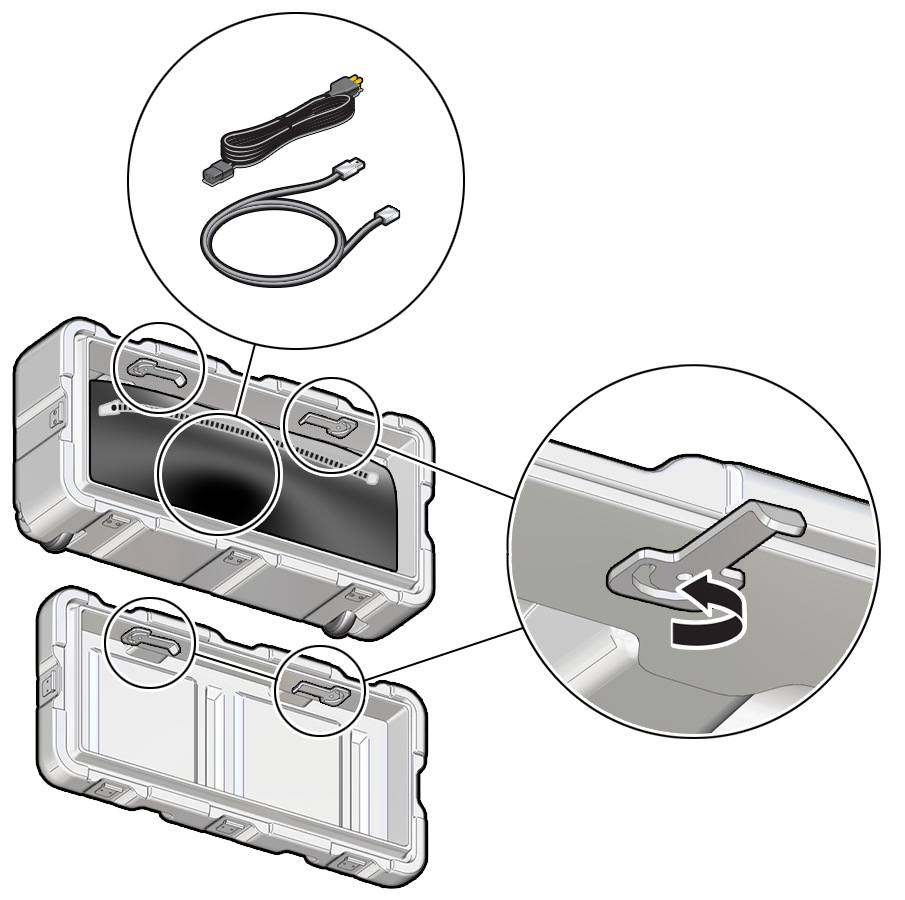

    Eine Abbildung, in der die Endkappenhaken dargestellt werden, die zum Speichern von Endkappen auf der Seite des Gehäuses verwendet werden.
  5. Hängen Sie die Endkappen an den Seiten des robusten Gehäuses auf.
    Eine Abbildung der auf jeder Seite des Gehäuses hängenden Endkappen.
