Uplinks
Die Verbindungen zwischen Compute Cloud@Customer und dem Kunden-Data Center werden als Uplinks bezeichnet. Dabei handelt es sich um physische Kabelverbindungen zwischen den Wirbelsäulen-Switches im Rack und einem oder vorzugsweise zwei Netzwerkgeräten der nächsten Ebene im Data Center.
Neben dem physischen Aspekt gibt es auch einen logischen Aspekt für die Uplinks: Wie Traffic zwischen dem Rack und dem externen Netzwerk geleitet wird, mit dem er verbunden ist.
Physische Verbindung
Auf jedem Wirbelsäulen-Switch können die Ports 1-4 für Uplinks zum Data Center-Netzwerk verwendet werden. Bei Geschwindigkeiten von 10 Gbit/s oder 25 Gbit/s muss der Wirbelsäulen-Switch-Port mit einem MPO-zu-4xLC-Breakout-Kabel aufgeteilt werden. Bei Geschwindigkeiten von 40 Gbit/s oder 100 Gbit/s verwendet jeder Switch-Port eine einzelne MPO-zu-MPO-Kabelverbindung. Die korrekte Verbindungsgeschwindigkeit muss bei der Erstkonfiguration angegeben werden, damit die Switch-Ports mit dem entsprechenden Breakout-Modus und der Übertragungsgeschwindigkeit konfiguriert sind.
Die Uplinks werden während der Systeminitialisierung basierend auf Informationen konfiguriert, die Sie in der Installationscheckliste angeben. Nicht verwendete Uplink-Ports für Wirbelsäulenschalter, einschließlich nicht verwendeter Breakout-Ports, werden aus Sicherheitsgründen deaktiviert. In der Tabelle werden die unterstützten Uplink-Konfigurationen nach Portanzahl und -geschwindigkeit sowie die resultierende Gesamtbandbreite angezeigt.
Uplink-Geschwindigkeit |
Anzahl Uplinks pro Wirbelsäulenschalter |
Gesamte Bandbreite |
---|---|---|
10 GBit/s |
1, 2, 4, 8, oder 16 |
20, 40, 80, 160 oder 320 Gbit/s |
25 GBit/s |
1, 2, 4, 8, oder 16 |
50, 100, 200, 400 oder 800 Gbit/s |
40 GBit/s |
1, 2, oder 4 |
80, 160 oder 320 Gbit/s |
100 GBit/s |
1, 2, oder 4 |
200, 400 oder 800 Gbit/s |
Unabhängig von der Anzahl der konfigurierten Ports und Portgeschwindigkeiten wählen Sie auch eine Topologie für die Uplinks zwischen den Wirbelsäulen-Switches und dem Data Center-Netzwerk aus. Diese Informationen sind für den Netzwerkadministrator von entscheidender Bedeutung, um die Linkaggregation (Portkanäle) in den Data Center Switches zu konfigurieren. In der Tabelle werden die verfügbaren Optionen aufgeführt.
Topology |
Beschreibung |
---|---|
Dreieckig |
In einer Dreieckstopologie sind alle Kabel von beiden Wirbelsäulenschaltern mit einem einzigen Rechenzentrumsschalter verbunden. |
Quadratisch |
In einer quadratischen Topologie werden zwei Data Center Switches verwendet. Alle ausgehenden Kabel eines bestimmten Wirbelsäulenschalters sind mit demselben Rechenzentrumsschalter verbunden. |
Mesh |
In einer Mesh-Topologie werden auch zwei Data Center Switches verwendet. Der Unterschied zur quadratischen Topologie besteht darin, dass Uplinks in einem Kreuzmuster erstellt werden. Ausgehende Kabel von jedem Wirbelsäulenschalter werden paarweise angeschlossen: ein Kabel zu jedem Rechenzentrumsschalter. |
Topology
Die physische Topologie für die Uplinks vom Rack zum Data Center-Netzwerk hängt von den Bandbreitenanforderungen und verfügbaren Data Center Switches und Ports ab. Wenn Sie eine Verbindung zu einem einzelnen Data Center-Switch herstellen, müssen Sie eine Dreieckstopologie auswählen. Um die Redundanz zu erhöhen, verteilen Sie die Uplinks auf ein Paar von Data Center Switches, indem Sie entweder eine quadratische oder eine Mesh-Topologie auswählen. Jede Topologie ermöglicht es Ihnen, mit einer minimalen Bandbreite zu beginnen, die Sie mit zunehmendem Bedarf vertikal skalieren können. Die maximale Bandbreite beträgt 800 Gbit/s, vorausgesetzt, die Data Center Switches, Transceiver und Kabel erlauben dies.

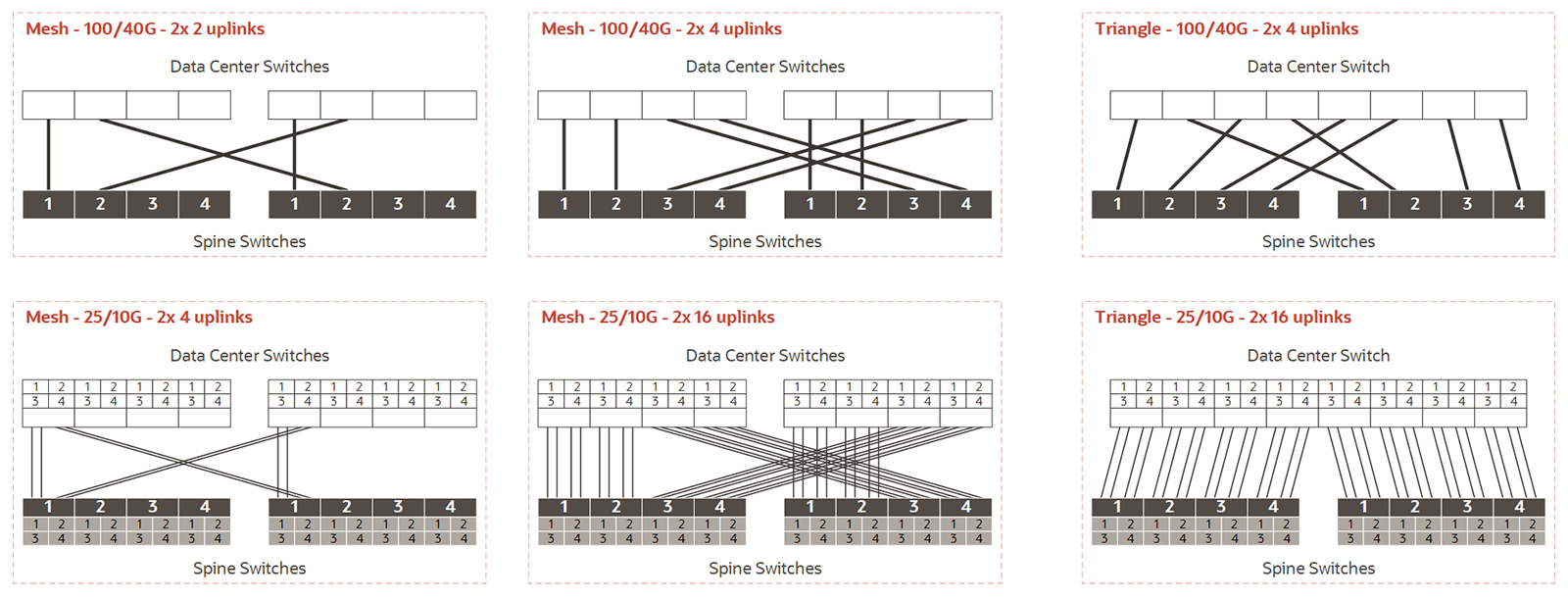

Die folgenden Diagramme bieten eine vereinfachte Ansicht der unterstützten Topologien und können als erste Anleitung zur Integration des Racks in das Data Center-Netzwerk verwendet werden. Anhand der Diagramme und der Hinweise können Sie die geeignete Verkabelungs- und Switch-Konfiguration für Ihre Installation bestimmen. Ausführlichere Beispiele für die Uplink-Konfiguration, die von Oracle getestet wurden, finden Sie unter Referenztopologien.
Diagrammnotizen
Auf der Rackseite befinden sich zwei Wirbelsäulen-Switches, die mit dem Data Center-Netzwerk verbunden werden müssen. Beide Wirbelsäulenschalter müssen identische Anschluss- und Kabelkonfigurationen aufweisen. In jedem Beispiel werden die Wirbelsäulenschalter unten angezeigt, wobei alle Uplink-Ports durch ihre Portnummer identifiziert werden. Die Leitungen stellen eine ausgehende Kabelverbindung zu den Rechenzentrumsschaltern dar, die oben in jedem Beispiel ohne Portnummern dargestellt sind.
Verkabelungsmuster und Portgeschwindigkeit
Insgesamt gibt es sechs Beispiele, die in zwei Zeilen nach drei Spalten angeordnet sind.
-
In der oberen Zeile werden Verkabelungsoptionen basierend auf 100-Gbit/s- oder 40-Gbit/s-Vollportverbindungen angezeigt. In der unteren Zeile werden Verkabelungsoptionen mit Breakout-Ports bei Geschwindigkeiten von 25 Gbit/s oder 10 Gbit/s angezeigt. Die kleineren Boxen mit den Nummern 1-4 stellen die Breakout-Verbindungen für jeden der vier Haupt-Uplink-Ports pro Wirbelsäulenschalter dar.
-
In der dritten Spalte wird eine Dreieckstopologie mit Full-Port-Verbindungen und Breakout-Verbindungen angezeigt. Der Unterschied zu Spalte zwei besteht darin, dass alle Uplinks mit einem einzelnen Data Center Switch verbunden sind. Die Gesamtbandbreite ist gleich, aber in der Dreieckstopologie fehlt die Redundanz des Data Center Switches.
-
Für die quadratische Topologie sind keine Diagramme vorhanden. Die quadratische Verkabelung ist ähnlich wie die Netzbeispiele, jedoch ohne die Kreuzungsmuster. Optisch wären alle Anschlüsse in den Diagrammen parallel. In einer quadratischen Topologie sind alle ausgehenden Kabel von einem Wirbelsäulenschalter an einen Port für den gleichen Rechenzentrumsschalter angeschlossen. Im Gegensatz zu Mesh bedeutet Quadrat, dass jeder Wirbelsäulenschalter mit nur einem Rechenzentrumsschalter verbunden ist.
Anzahl Links
Beim Verbinden der Uplinks müssen Sie der Portnummerierung des Wirbelsäulenwechsels folgen. Denken Sie daran, dass beide Wirbelsäulenschalter identisch verkabelt sind, sodass jeder Uplink oder jede Verbindung einem Kabelpaar entspricht.
-
Bei einem Kabel pro Wirbelsäulenanschluss mit 100-Gbit/s-Transceivern oder 40-Gbit/s-Transceivern verwendet das erste Uplink-Paar Wirbelsäulen-Switch-Ports mit der Nummer 1, das zweite Port 2 usw. In dieser Konfiguration beträgt die maximale Anzahl von Uplinks vier pro Wirbelsäulenschalter.
-
Wenn Breakout-Kabel mit Portgeschwindigkeiten von 25 oder 10 Gbit/s verwendet werden, verwendet das erste Uplink-Paar Port 1/1. Mit zwei oder vier Uplinks pro Wirbelsäulenschalter ist immer noch nur ein vollständiger Port im Einsatz. Wenn Sie die Uplink-Anzahl auf 8 pro Wirbelsäulen-Switch erhöhen, werden die Ports 1/1-2/4 verwendet. Bei 16 Uplinks pro Wirbelsäulenschalter werden alle Breakout-Verbindungen aller vier reservierten Ports verwendet.
-
In einer Mesh-Topologie muss ein bestimmtes Verkabelungsmuster befolgt werden: Verbinden Sie die erste Hälfte aller Uplinks mit einem Rechenzentrums-Switch und die zweite Hälfte mit dem anderen Rechenzentrums-Switch. Beispiel: Wenn Sie vier Uplinks haben, gehen die ersten beiden zu demselben Switch. Wenn Sie acht Uplinks (nicht in den Diagrammen dargestellt) haben, gehen die ersten vier zu demselben Switch. Wenn Sie 16 Uplinks haben, gehen die ersten acht zu demselben Switch.
Auswirkungen der Mesh-Topologie
-
Bei einer Mesh-Topologie erwartet die Wirbelsäulenschalterkonfiguration, dass die erste Hälfte aller Uplinks mit einem Rechenzentrums-Switch und die zweite Hälfte mit dem anderen Rechenzentrums-Switch verbunden ist. Wenn Sie das Rack anfänglich mit Ihrem Data Center-Netzwerk verbinden, ist es einfach, diesem Muster zu folgen.
-
Wenn Sie jedoch die Anzahl der Uplinks zu einem späteren Zeitpunkt erhöhen, hat das Mesh-Verkabelungsmuster eine signifikante Auswirkung auf die vorhandenen Uplinks. Vergleichen Sie die Diagramme in den ersten beiden Spalten: Wenn Sie die Uplink-Anzahl verdoppeln, muss die Hälfte der vorhandenen Verbindungen in den anderen Data Center Switch verschoben werden. Bei Uplinks mit 100/40 Gbit ist eine erneute Aktivierung nur erforderlich, wenn Sie die Anzahl der Links von 2 auf 4 erhöhen. Wegen der größeren Anzahl an Kabeln müssen bei 25/10-Gbit-Uplinks die Verkabelung umgeschaltet werden: Bei einer Erhöhung der Uplink-Anzahl von 2 auf 4, von 4 auf 8 und von 8 auf 16.
Logische Verbindung
Die logische Verbindung zwischen Rack und Data Center ist vollständig in Layer 3 implementiert. Im OSI-Modell (Open Systems Interconnection-Modell) wird Schicht 3 als Netzwerkschicht bezeichnet, die Quell- und Ziel-IP-Adressfelder in ihrem Header verwendet, um den Datenverkehr zwischen verbundenen Geräten weiterzuleiten.
Compute Cloud@Customer unterstützt zwei logische Verbindungsoptionen: Sie müssen zwischen statischem Routing und dynamischem Routing wählen. Beide Routing-Optionen werden von allen drei physischen Topologien unterstützt.
Verbindungstyp |
Beschreibung |
---|---|
Statisches Routing |
Wenn statisches Routing ausgewählt ist, durchläuft der gesamte Egress-Traffic eine einzelne Standardgateway-IP-Adresse, die auf Data-Center-Netzwerkgeräten konfiguriert ist. Diese Gateway-IP-Adresse muss sich im selben Subnetz wie die Rack-Uplink-IP-Adressen befinden, sodass sie von den Wirbelsäulen-Switches aus erreichbar ist. Die Rechenzentrums-Netzwerkgeräte können SVIs (Switch Virtual Interfaces) mit VLAN-IDs im Bereich von 2-3899 verwenden. Alle in einem virtuellen Cloud-Netzwerk (VCN) konfigurierten Gateways weisen automatisch eine Routingregel auf, um den gesamten Traffic, der für ein externes Ziel bestimmt ist, an die IP-Adresse des Standardgateways zu leiten. |
Dynamisches Routing |
Wenn dynamisches Routing ausgewählt ist, wird BGP (Border Gateway Protocol) verwendet, um eine TCP-Verbindung zwischen zwei autonomen Systemen herzustellen: dem Racknetzwerk und dem Data-Center-Netzwerk. Für diese Konfiguration ist eine registrierte oder private ASN (Autonomous System Number) auf jeder Seite der Verbindung erforderlich. Die BGP-Konfiguration von Compute Cloud@Customer verwendet standardmäßig ASN 136025. Dies kann während der anfänglichen Konfiguration geändert werden. Für BGP-Routing müssen zwei Routing-Geräte im Data Center mit den beiden Spine Switches im Rack verbunden sein. Die entsprechenden Schnittstellen (Portkanäle) zwischen den Wirbelsäulen-Switches und den Data Center-Netzwerkgeräten müssen sich in demselben Subnetz befinden. Es wird als bewährte Vorgehensweise angesehen, ein dediziertes /30-Subnetz für jeden Punkt-zu-Punkt-Circuit zu verwenden, das auch als Routenübergabenetzwerk bezeichnet wird. Dieses Setup bietet Redundanz und Multipathing. Das dynamische Routing wird auch in einer Dreieckstopologie unterstützt, bei der beide Wirbelsäulen-Switches physisch mit demselben Data Center-Netzwerkgerät verbunden sind. In dieser Konfiguration werden noch zwei BGP-Sessions eingerichtet: eine von jedem Wirbelsäulen-Switch. Dieser Ansatz reduziert jedoch die Redundanz. |
Unterstützte Routingdesigns
Die folgende Tabelle zeigt, welche Routingdesigns je nach physischer Topologie in Ihrem Data Center und der zu implementierenden logischen Verbindung unterstützt werden.
Beachten Sie, dass die Linkaggregation über mehrere Geräte (vPC oder MLAG) nur mit statischem Routing unterstützt wird. Wenn dynamisches Routing ausgewählt ist, ist die Linkaggregation auf Ports desselben Switches beschränkt.
Wenn die Uplinks in einer Mesh-Topologie verkabelt sind, gelten mindestens 2 physische Verbindungen pro Wirbelsäulenschalter. Um BGP-Peering einzurichten, sind 2 Subnetze erforderlich. Wenn sich die Anzahl der Uplinks ändert, werden die Portkanäle neu konfiguriert, die dedizierten Subnetze bleiben jedoch gleich.
Logische Verbindung |
Physische Topologie |
Routing-Design |
||
---|---|---|---|---|
Einzelnes Subnetz |
Duales Subnetz |
vPC/MLAG |
||
Statisches Routing |
Quadratisch |
Ja |
Ja |
Ja |
Mesh |
Ja |
Ja |
Ja |
|
Dreieckig |
Ja |
Ja |
Ja |
|
Dynamisches Routing |
Quadratisch |
Ja |
– |
– |
Mesh |
– |
Ja |
– |
|
Dreieckig |
Ja |
– |
– |
