Roving Edge Device verkabeln

Verwenden Sie die folgenden Diagramme, um Anschlüsse auf der Rückseite des Roving Edge Device zu suchen, während Sie die Kabel in diesem Verfahren verbinden.

Hinweis

Um die MIL-STD-461 Rev G RE102-Anforderungen zu erfüllen, müssen alle Ethernet-Netzwerkkabel, die an das Roving Edge Device angeschlossen sind, CAT8 bewertet sein. Ansonsten ist CAT6 als Mindestanforderung für Ethernetkabel erforderlich.

Tipp

Bei den meisten Geräten müssen Sie eine große 25-GB-Softwaredatei herunterladen, um das Gerät selbst bereitstellen zu können. Um eine reibungslose Installation zu gewährleisten, empfehlen wir, das Gerät an ein Hochgeschwindigkeitsnetz anzuschließen.

  1. Schließen Sie die Kabel an den Ethernet-Standardport und an den seriellen Konsolenport an (siehe folgende Diagramme).

    1. Verwenden Sie ein 10GBaseT RJ-45 Ethernet-Kabel, um den Ethernet-Anschluss des Geräts an Ihren Ethernet-Switch anzuschließen.

    2. Schließen Sie das mitgelieferte serielle USB-Kabel vom seriellen Konsolenanschluss des Geräts an einen USB-Anschluss auf Ihrem steuernden Host an, z. B. einen Laptop.

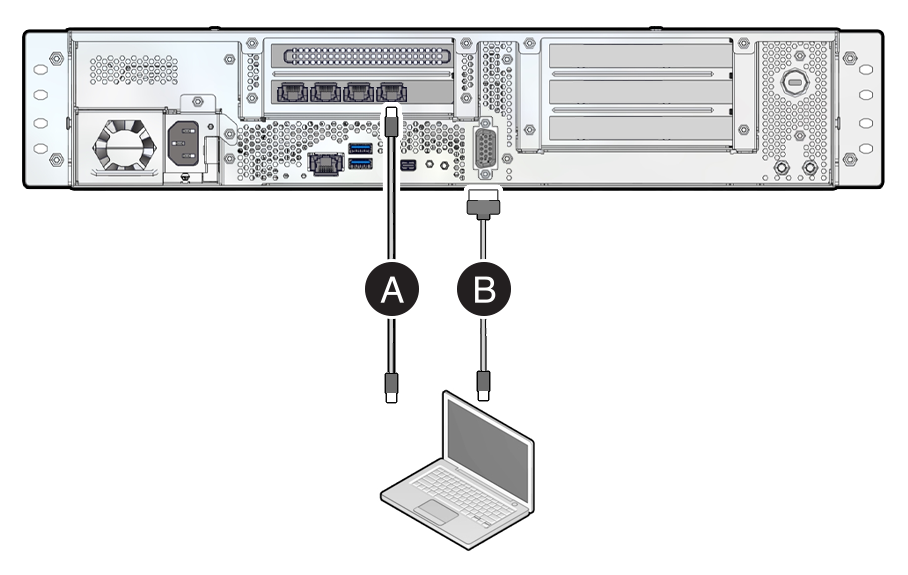

    Roving Edge Device 2: Compute-, GPU- und Speicherausprägungen

    Eine Abbildung, in der dargestellt wird, wo die Ethernet- und DB-9-Kabel an Roving Edge Device 2-, Compute-, GPU- und Speicherausprägungen angeschlossen werden.

  2. Schließen Sie das mitgelieferte Netzkabel an den Netzanschluss des Geräts und an die Stromquelle an, schalten Sie das Gerät jedoch noch nicht ein.

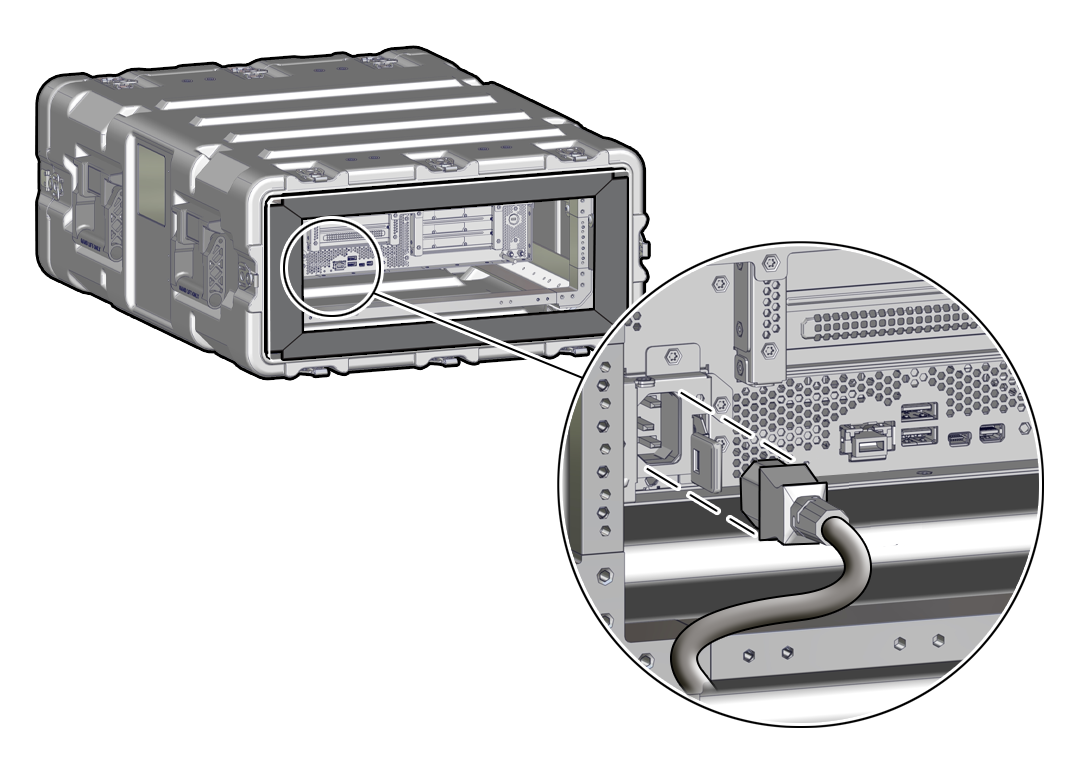

    Die folgende Abbildung zeigt, wo das Stromkabel an einem Roving Edge Device 2 angeschlossen werden soll, das sich in einem robusten Gehäuse befindet.

    Eine Abbildung, in der dargestellt wird, wo sich der Netzanschluss befindet.
