Gerät in einem Rack montieren

Verwenden Sie diese Anweisungen, wenn Sie Ihr Roving Edge Device in einem Standardrack mounten möchten.

Das optionale Rackmount Kit kann verwendet werden, um das Gerät in einem 19-Zoll-Standard-Rack mit vier Pfosten zu installieren.

Rackmontage des Geräts

  1. Trennen Sie die Montagehalterungen des Geräts von den Gleitschienen.

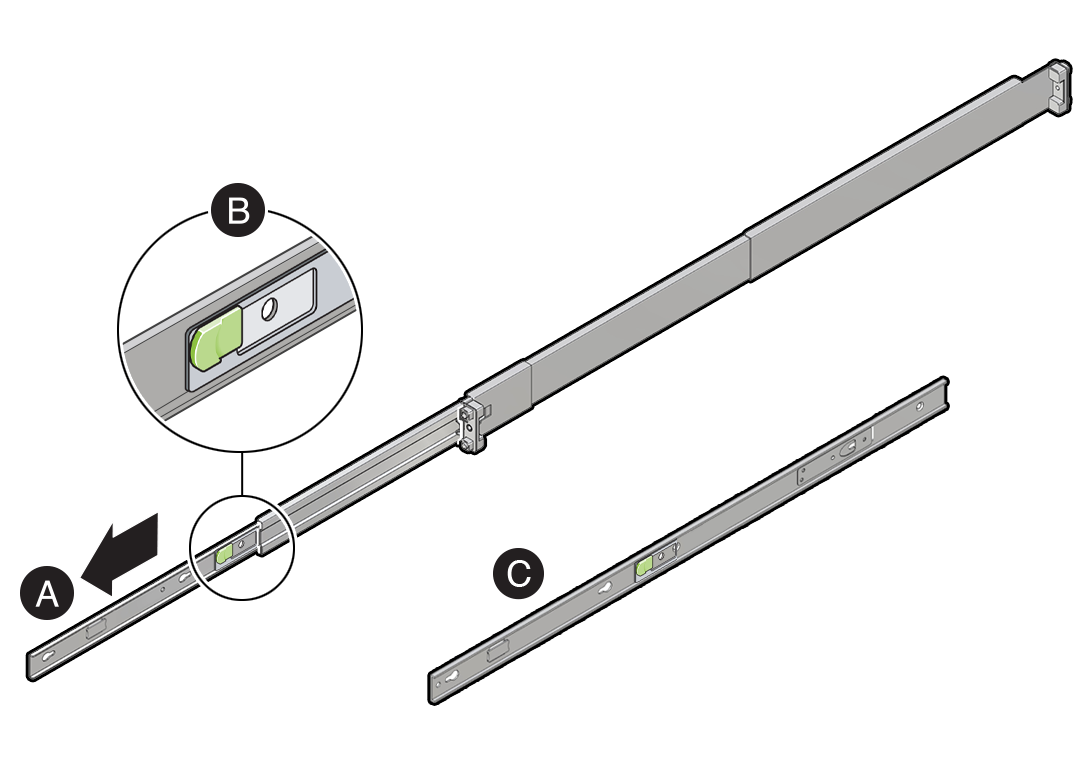

    Eine Abbildung, in der gezeigt wird, wie die Montagehalterungen von den Gleitschienen getrennt werden.
    1. Ziehen Sie die Montagehalterungen aus den Gleitschienenhalterungen.
    2. Drücken Sie den Entriegelungshebel, um den Verriegelungsmechanismus zu lösen.
    3. Die Montagehalterungen von den Seitenschienen entfernen.

  2. Befestigen Sie die Montagehalterungen am Gerät.

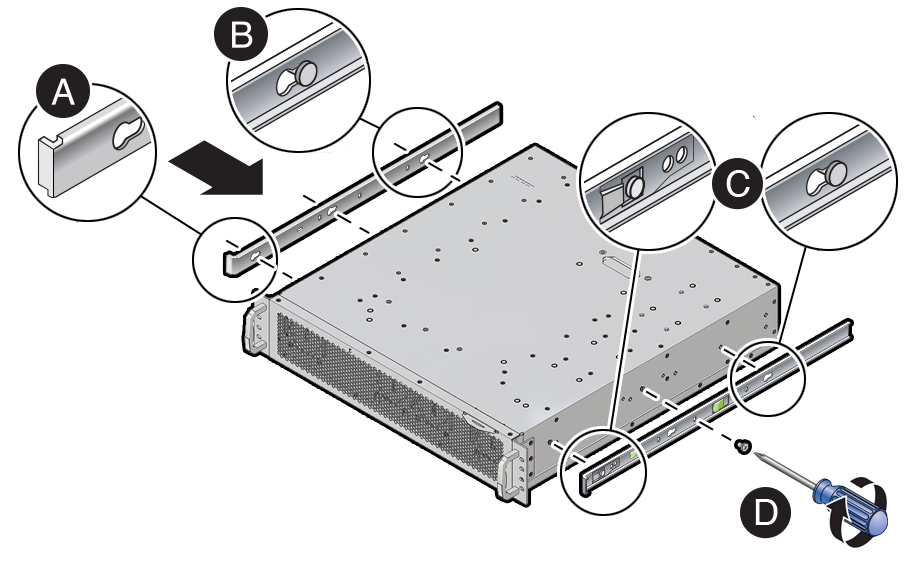

    Eine Abbildung, in der dargestellt wird, wie die Gleitschienen an dem Gerät befestigt sind.

    1. Positionieren Sie die Montagehalterungen an der Vorrichtung, so dass sich der Gleitschienenanschlag an der Vorderseite der Vorrichtung befindet.

    2. Richten Sie die Schlüssellochöffnungen an der Montagehalterung mit den Ortungsstiften an der Seite des Geräts aus.
    3. Schieben Sie die Montagehalterungen nach vorne, bis sie mit einem hörbaren Select fixiert sind.
    4. Sichern Sie die Montagehalterungen, indem Sie eine M4-Schraube an jeder Seite des Geräts installieren.

  3. Geben Sie die Position im Rack an, an der das Gerät platziert werden soll.

    Für das Roving Edge Device sind zwei Rackeinheiten (2U) mit vertikalem Abstand erforderlich.

    Achtung

    Um das Risiko von Personenschäden zu reduzieren, stabilisieren Sie den Rackschrank, und wenn verfügbar, verlängern Sie die Anti-Kippleiste, bevor Sie den Server installieren.

  4. Wenn Ihre Rackpfosten nicht beschriftet sind, markieren Sie die Befestigungslöcher an der vorderen und hinteren Pfosten, um eine ebene Installation sicherzustellen.

  5. Befestigen Sie die beiden Gleitschienen am Rack.

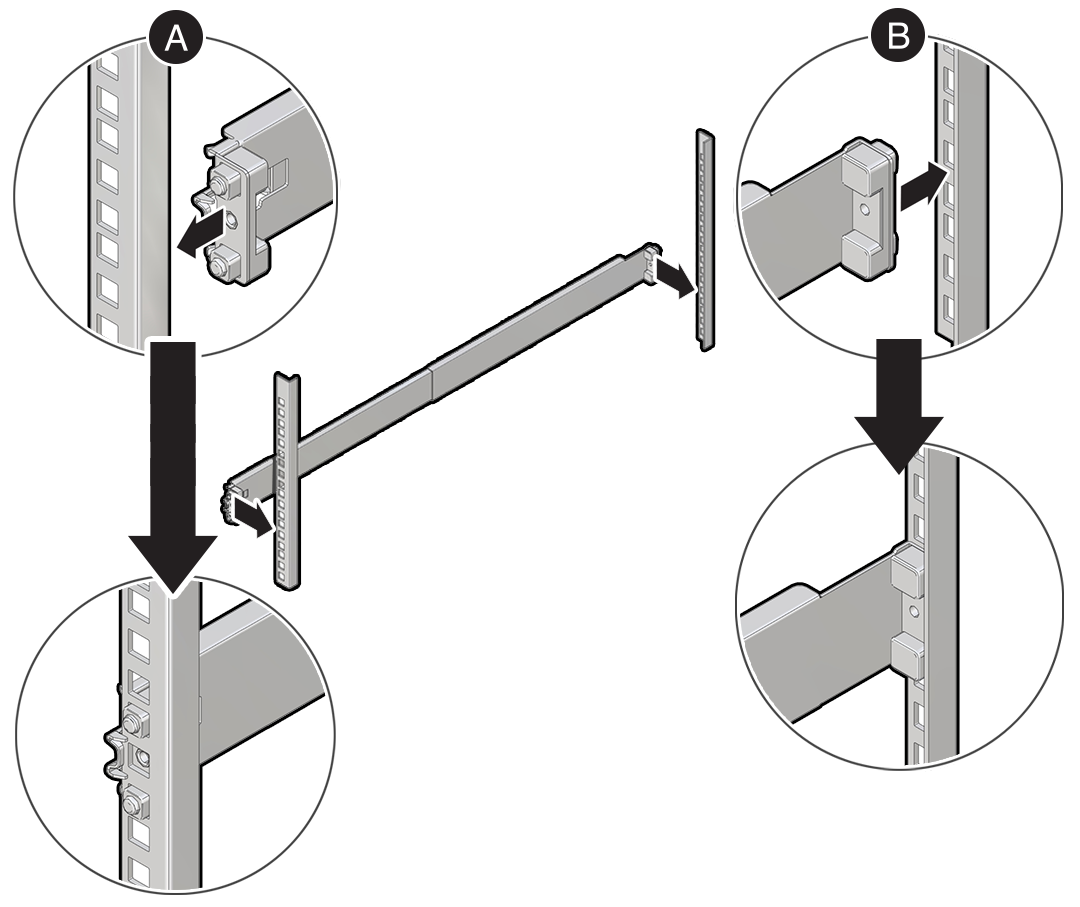

    Eine Abbildung, in der gezeigt wird, wie die Montagehalterungen an einem Rack angebracht werden.
    1. Schnappen Sie die vorderen Gleitschienen in die vorderen Rackpfosten.
    2. Passen Sie die hinteren Gleitschienen an, um die hinteren Rackpfosten zu erreichen, und fassen Sie die Gleitschienen dann in die hinteren Rackpfosten ein.

  6. Das Gerät in die Gleitschienen einbauen.

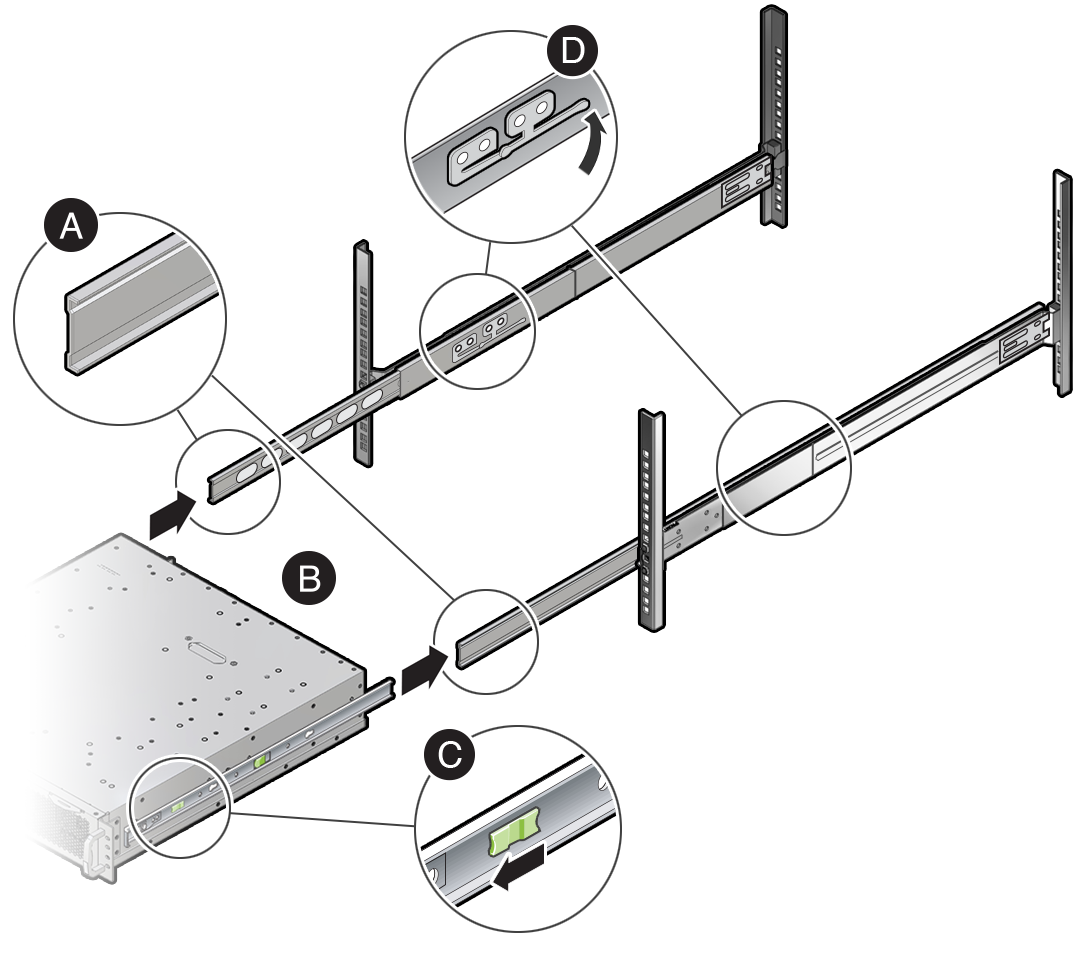

    Eine Abbildung, in der dargestellt wird, wie das Gerät in den Gleitschienen installiert wird.
    1. Verlängern Sie die vorderen Gleitschienen.
    2. Schieben Sie die Montagehalterungen in die verlängerten Gleitschienen, bis das Gerät sicher von den Gleitschienen getragen wird, aber vom Rack aus verlängert wird.
    3. Ziehen Sie den grünen Hebel nach vorne, damit die Halterungen vollständig in die Gleitschienen gleiten können.
    4. Heben Sie den Anschlaghebel der Gleitschiene an und schieben Sie das Gerät vollständig in das Rack.

  7. Installieren Sie zwei M4-Schrauben an der Vorderseite des Geräts.

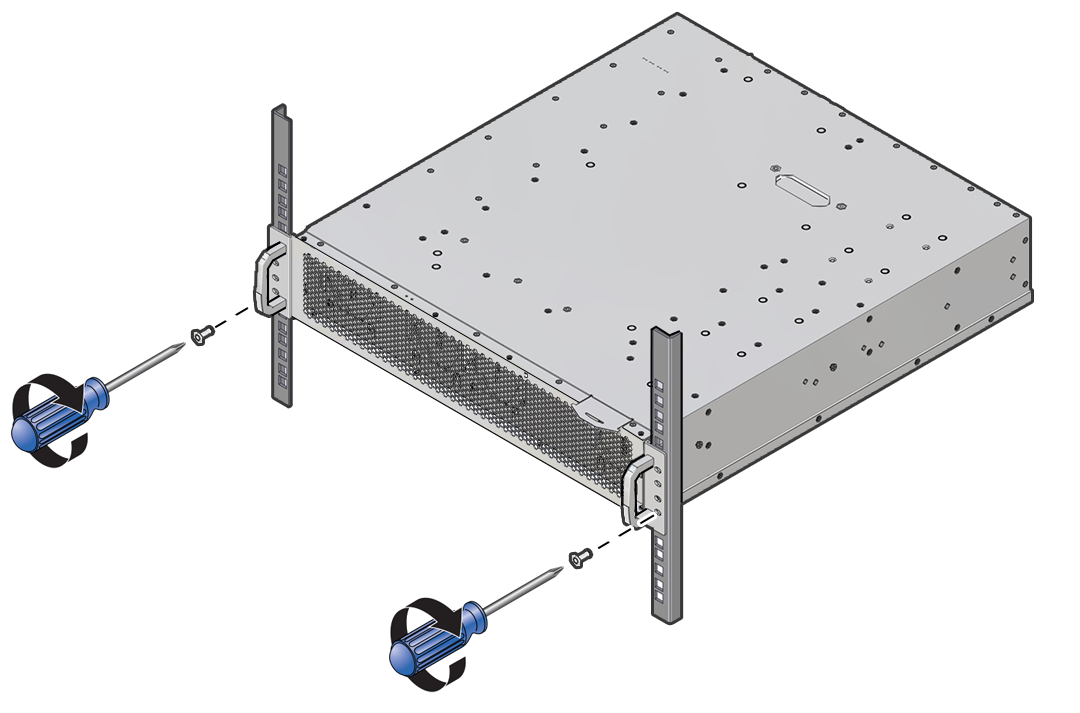

    Eine Abbildung, die zeigt, wo die vorderen Schrauben installiert sind.
