Vorder- und Rückseite identifizieren

Verwenden Sie eine der folgenden Abbildungen, um sich mit den Roving Edge-Gerätekonnektoren vertraut zu machen.

Hinweis

Um die MIL-STD-461 Rev G RE102-Anforderungen zu erfüllen, müssen alle Ethernet-Netzwerkkabel, die an das Roving Edge Device angeschlossen sind, CAT8 bewertet sein. Ansonsten ist CAT6 als Mindestanforderung für Ethernetkabel erforderlich.

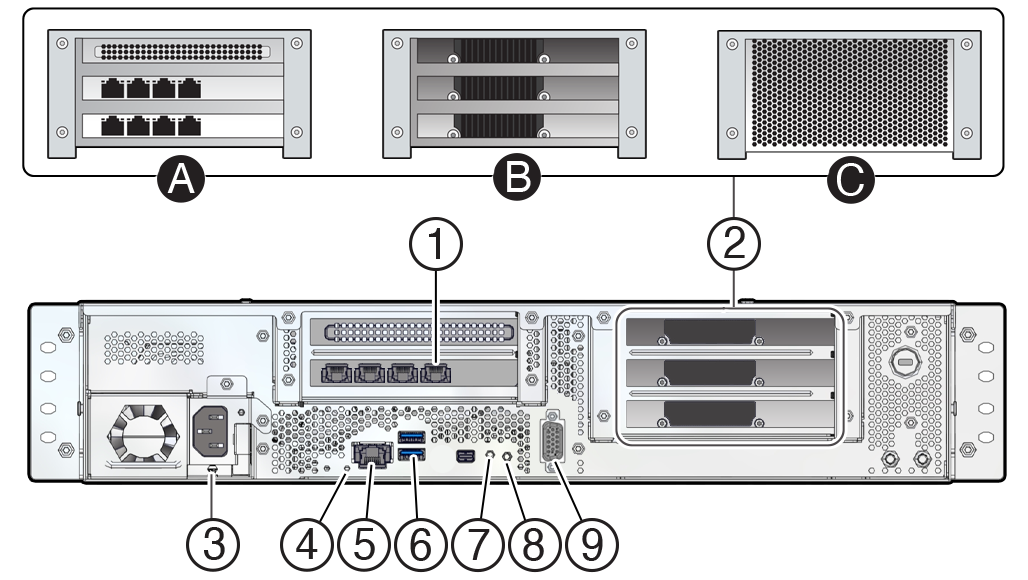

Roving Edge Device 2 – Rückwand

Eine Tabelle, in der die Elemente auf der Rückseite des Geräts aufgeführt und beschrieben werden.
Nein. Beschreibung
1

PCIe 0: 1 Quad-Port 10GBASE-T Ethernet-Karte mit RJ-45-Portzuweisungen von links nach rechts: 3, 2, 1, 0

Verwenden Sie für alle Ausprägungen die folgenden Ports:

  • Port 0 (höchster Port) – Verbinden Sie diesen Port mit Ihrem Data Center-Netzwerk. Siehe Roving Edge Devicekabel.
  • Ports 1 und 2 – Ethernet-Bonding wird nicht unterstützt. Verbinden Sie sich nicht mit diesen Ports.
  • Port 1-3 (höchster Port links) – Reservierter Ethernetanschluss 3. Keine Verbindung zu diesem Port herstellen.
2A

Compute-Ausprägung umfasst 2 zusätzliche Quad-Port-10GBASE-T-Ethernetkarten.

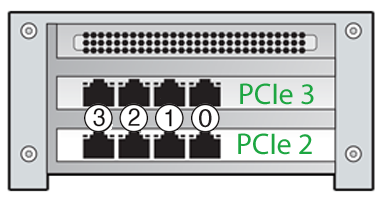

Ein Diagramm mit der obersten Karte ist PCIe 3, die untere Karte ist PCIe 2.

Ethernet-Bonding wird nicht unterstützt. Alle Ports auf PCIe 2 und PCIe 3 müssen getrennt bleiben.
2B

GPU-Ausprägung umfasst 3 NVIDIA AD104GL [L4]-GPUs.
2C

Speicherausprägung umfasst 4 zusätzliche 15,38 SSDs.
3 Netzanschluss
4

Systemstatus-LED

  • Ein – Kritisches Ereignis aufgetreten
  • Aus – Normal
5 Reservierter RJ-45-Port, nur zur Verwendung durch Oracle.
6

Zwei USB 3.0-Anschlüsse. Der oberste Port ist für die werkseitige Fehlerbehebung reserviert. Der untere Port kann mit USB-fähigen Instanzen verbunden werden. Die Voraussetzungen finden Sie unter USB-Geräte mit Instanzen verbinden.
7 Schaltfläche "Zurücksetzen"
8

Netzschalter und LED

  • Ein – Host ist eingeschaltet
  • Aus – Host ist ausgeschaltet
  • Bernstein – Fehler
Siehe Power On the Device.
9 Port der seriellen DB-9-Konsole.

Die erste Kommunikation mit dem Gerät erfolgt über die serielle Konsole, die mit einem Controllerhostcomputer, wie einem Laptop, verbunden ist.

Siehe Roving Edge Devicekabel.

Was kommt als nächstes?

Roving Edge Device verkabeln

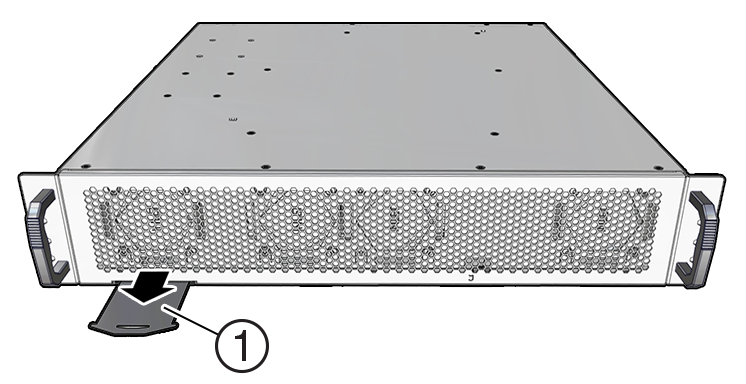

Roving Edge Device 2 – Frontplatte

Eine Abbildung, in der die Ausziehkarte dargestellt wird, auf der sich die Seriennummer befindet.
Nein. Beschreibung
1

Ausziehkarte.

Auf der Karte wird angezeigt, wo die Dokumentation abgerufen werden soll. Außerdem werden die Serien- und Modellnummern aufgeführt. Beide Seiten der Karte anzeigen.
