التعرف على أنواع مكونات القياس
تحدد أنواع مكونات القياس أهم خصائص مكون القياس.
تحدد أنواع مكونات القياس القيم التي يتم قياسها بواسطة مكون القياس (الكيلووات في الساعة، درجة الحرارة، إلخ) وعدد مرات قياسها وما إذا كان يجب أن يكون موصلاً بجهاز فعلي أو لا أو ما إذا كان يُستخدم كمكون قياس مدونة بيانات استهلاك أو كمكون قياس وحدة اشتقاق. كذلك، تحدد أنواع مكونات القياس كيفية تخزين القياسات النهائية لمكون القياس وكيفية احتساب القيم المحددة من قِبل المستخدم الخاصة بمكون القياس والقواعد الخاصة التي تتحكم في عملية المراجعة والتحرير والتقدير (VEE) لهذا النوع من مكونات القياس. فضلاً عن ذلك، تحدد أنواع مكونات القياس خصائص العرض وقيم السمات الصالحة لمكونات القياس التي تنتمي إلى هذا النوع.
تتوفر الوحدات التالية القابلة للتكوين لمعظم أنواع مكونات القياس:
- معرفات القيم: يتم من خلالها تخزين قيم وحدة القياس ووقت الاستخدام ومعرف مقدار الخدمة التي تحدد المقادير المقاسة لهذا النوع من مكونات القياس. وتحدد معرفات القيم المقادير المخزنة في سجلات القياس لهذا النوع من مكونات القياس. للمزيد من المعلومات، الرجاء الرجوع إلى موضوع "معرفات قيم أنواع مكونات القياس" لاحقًا.
- مجموعات المراجعة وتحرير البيانات والتقدير الصالحة: تحدد مجموعات المراجعة وتحرير البيانات والتقدير التي تُعد صالحة لهذا النوع من مكونات القياس. وستتوفر إمكانية تحديد كل مجموعة تم إدخالها هنا في مكونات القياس من هذا النوع، إلى جانب استخدامها للتجاوز إلى مجموعات المراجعة وتحرير البيانات والتقدير الاحتياطية.
- مجموعات المراجعة وتحرير البيانات والتقدير الاحتياطية: تعمل تلك الوحدة على تحديد مجموعات المراجعة وتحرير البيانات والتقدير الافتراضية لدور مجموعة محددة من تلك المجموعات والتي يمكن استخدامها مع جميع مكونات القياس من هذا النوع. ويقلل ذلك من الحاجة إلى تحديد مجموعات المراجعة وتحرير البيانات والتقدير نفسها في العديد من مكونات القياس من نفس النوع. وسيتم تطبيق التغييرات التي تم إجراؤها في هذه المجموعات آليًا على كل مكونات القياس من هذا النوع إلا في حالة تحديد تلك المكونات لمجموعات المراجعة وتحرير البيانات والتقدير الخاصة بها لدور المجموعة هذا بشكل خاص. ويتم تعيين دور مجموعة مراجعة وتحرير بيانات وتقدير لكل مجموعة من مجموعات المراجعة وتحرير البيانات والتقدير بحيث يشير إلى وقت وكيفية استخدام مجموعة المراجعة وتحرير البيانات والتقدير (للتحميل الأولي أو التجاوز اليدوي أو التقدير أو ما إلى ذلك).
- معاملات ملفات البيانات المؤهلة (فترة زمنية فقط): تحدد معاملات ملفات البيانات التي تُعد مؤهلة لهذا النوع من مكونات قياس الفترة. ويمكن تحديد أحد معاملات ملفات البيانات كالمعامل الافتراضي. وسيتم تحديد هذا المعامل الافتراضي آليًا عندما تتطلب معالجة النظام معامل ملف بيانات.
- معاملات ملفات البيانات الصالحة للتحويل من قياسات الاستهلاك إلى قياسات فترة زمنية (استهلاك فقط): تحدد معاملات ملفات البيانات التي تُعد مؤهلة لهذا النوع من مكونات قياس الاستهلاك عند تحويل قياسات الاستهلاك إلى قياسات فترة زمنية. ويتم استخدام معاملات ملفات البيانات هذه لإنتاج منحنى لبيانات الفترة الزمنية من إحدى قيم الاستهلاك. فبدون أحد هذه المعاملات المحددة، سيتم تحويل الاستهلاك إلى فترة زمنية باستخدام طريقة الخط المستوي (أي تقسيم الاستهلاك إلى قيم متساوية على مر الفترات الزمنية). ويمكن تحديد أحد معاملات ملفات البيانات كالمعامل الافتراضي. وسيتم تحديد هذا المعامل الافتراضي آليًا عندما تتطلب معالجة النظام معامل لملف بيانات تحويل.
- أنواع مكونات قياس مدونة بيانات الاستهلاك الصالحة: تحدد أنواع مكونات قياس مدونة بيانات الاستهلاك التي تُعد صالحة لهذا النوع من مكونات القياس.
- أنواع مكونات قياس الإحصائيات المرتبطة: تعمل تلك الوحدة على تحديد أنواع مكونات القياس التي سيتم استخدامها لتخزين معلومات إحصائية حول الاستخدام السابق لمكونات القياس من هذا النوع. لمزيد من المعلومات حول كيفية استخدام هذه القائمة، الرجاء الرجوع إلى تكوين إحصائيات مكونات القياس.
-
خصائص العرض: تحدد كيفية عرض بيانات القياس الخاصة بهذا النوع من مكونات القياس، بما فيها:
- تكوين العرض: التفاصيل المرتبطة بكيفية عرض القياسات، بما في ذلك طريقة العرض بمخطط شامل وعدد ساعات عرض البيانات والحد الأقصى لعدد أيام البحث عن قياسات، إلى جانب مخطط وقت الاستخدام الافتراضي الذي يتم استخدامه ومعامل ملف بيانات وقت الاستخدام حسب اليوم المستخدم وشرط القياس الافتراضي.
- ملفات بيانات أشرطة الإجراءات: ملفات بيانات أشرطة الإجراءات المستخدمة عند عرض بيانات القياس لهذا النوع من مكونات القياس. ويتم تحديد ملفات بيانات أشرطة الإجراءات كقيم للبحث القابل للتوسيع عن ملف بيانات شريط إجراء العرض الشامل.
- ملفات بيانات إحلال القيم النهائية: ملفات بيانات إحلال القيم النهائية المستخدمة عند عرض بيانات القياس لهذا النوع من مكونات القياس. ويتم تحديد ملفات بيانات إحلال القيم النهائية كقيم للبحث القابل للتوسيع عن ملف بيانات إحلال القيم النهائية.
- شروط القياس غير المعروض في المخطط: شروط القياس التي يجب حذف عرضها من مخططات شاملة. بمعنى أنه سيتم عرض القياسات التي لها شروط تتطابق مع هذه القيم كفجوات. على سبيل المثال، تستخدم مخططات شاملة الشرط "لا توجد قراءات - النظام" لعكس وجود نقص في القياسات، فعن طريق إضافة هذا الشرط إلى هذه القائمة، سيتم عرض فجوة بدلاً من خط مع القيمة 0 لقياس المقادير والشرط "لا توجد قراءات -النظام".
عند إنشاء أحد أنواع مكونات القياس، فستتوفر الخيارات التالية:
|
الاسم |
التفاصيل |
كائن العمل |
|
Interval Channel Type - Physical |
يعمل على توفير إمكانية تكوين قناة زمنية فعلية (بما في ذلك حجم الفترة الزمنية). ويوصى بذلك لمكونات القياس التي تقيس الاستخدام الاستهلاكي في أحجام الفترات الزمنية حتى ساعة واحدة. |
D1-IntervalChannelTypePhysical |
|
نوع القناة الزمنية - مدونة بيانات الاستهلاك |
يعمل على توفير تكوين مكون قياس فترة مدونة بيانات استهلاك. |
D1-IntervalChannelTypeScratchp |
|
نوع القناة الزمنية - طرحي فعلي |
يعمل على توفير إمكانية تكوين قناة زمنية طرحية فعلية. إلى جانب توفيره لإمكانية تكوين فترة زمنية قياسية (بما في ذلك حجم الفترة الزمنية)، فهذا النوع يوفر أيضًا عمليات تكوين محددة طرحية (على سبيل المثال، مراجعة تجاوز الاستخدام أو تقدير إعادة التقييم أو ما إلى ذلك). ويوصى بذلك لمكونات القياس التي تقيس الاستهلاك الطرحي في أحجام الفترات الزمنية حتى ساعة واحدة. |
D1-IntrvlChanTypPhysSubtractiv |
|
نوع السجل |
يعمل على توفير إمكانية تكوين سجل فعلي تتم قراءته يدويًا (على سبيل المثال، التحقق من تجاوز الاستهلاك). ويمكن للسجل أن يكون استهلاكيًا أو طرحيًا، ولكن من المفترض أن تتم قراءته على فترات متباعدة (على سبيل المثال، مرة كل شهر). |
D1-RegisterTypePhysical |
|
نوع سجل القراءة الآلية |
يعمل على توفير إمكانية تكوين سجل فعلي تتم قراءته آليًا. إلى جانب توفيره لإمكانية تكوين سجل قياسي (مثل التحقق من تجاوز الاستهلاك)، فهذا النوع يوفر أيضًا تفاصيل حول النموذج الملحق للقراءات المتوقعة (على سبيل المثال، وقت قياسات اليوم الأول والساعات المتوقعة بين كل قياس وآخر). ويمكن للسجل أن يكون استهلاكيًا أو طرحيًا، ولكن من المفترض أن تتم قراءته على فترات متباعدة (على سبيل المثال، مرة واحدة على الأقل كل يوم). ملاحظة: يمكن استخدام أنواع مكونات القياس هذه لإعداد نماذج لبيانات الفترة الزمنية التي يتم تلقيها بحجم فترة زمنية كبير ( 24 ساعة وأكثر). |
D1-AutoReadRegisterType |
|
نوع وحدة الاشتقاق |
يوفر تكوين قياس الاشتقاق. |
D2-AggregatorType |
لمزيد من المعلومات حول تكوين التجميع، ارجع إلى تكوين تجميع غير تقليدي
معرفات قيم أنواع مكونات القياس
يتم تكوين مكونات القياس بغرض قياس أنواع محددة من المقادير يتم تعريفها بواسطة قائمة من معرفات القيم في نوع مكون القياس. ويمكن تحديد ما يصل إلى أحد عشر معرف من معرفات القيم. ولكن يجب تعريف الكمية الأساسية المقاسة باستخدام نوع القياس "معرف القيمة". كما يمكن احتساب قيم إضافية مشتقة من العدد عشرة على أساس القياس الأساسي، ويتم تعريف تلك القيم باستخدام نوع معرف القيمة "من القيمة 01 إلى القيمة 10". يتكون كل معرف قيمة من الآتي:
- وحدة القياس: وحدة قياس المقدار المسجل. على سبيل المثال، كيلووات/ساعة (kWh) والكيلووات (kW) والوحدات الحرارية والقدم مكعب (CCF) والحرارة (فهرنهايت أو درجة مئوية) وغير ذلك. لمزيد من المعلومات، ارجع إلى التعرف على وحدات القياس.
- وقت الاستخدام: يتم من خلاله تعديل وحدة قياس محددة تشير إلى فترة زمنية تم خلالها استهلاك مقدار معين، مثل: في وقت الذروة (أي الوقت الذي يتم فيه استخدام أكبر مقدار قابل للاستهلاك)، وخارج وقت الذروة (أي الوقت الذي يتم فيه استخدام أقل مقدار قابل للاستهلاك)، وهكذا. لمزيد من المعلومات، ارجع إلى التعرف على وقت الاستخدام.
- معرفات مقدار الخدمة: يتم استخدامها للتمييز بين المقادير التي تم قياسها والتي لها توليفات متماثلة من وحدة القياس/وقت الاستخدام بشكل إضافي، بما في ذلك المواقف التي لا يتم فيها وصف المعرف المميز لوحدة القياس بصورة دقيقة كما هو الحال مع وقت استخدام. وبصفة عامة، لا يتم استخدام معرف مقدار الخدمة إلا في حالة قيام عدة مكونات قياس بقياس نفس الشيء ولكن بطرق مختلفة. فالعداد الذي يقيس كلاً من عدد وحدات الكيلووات/الساعة التي يتم إنتاجها ووحدات الكيلووات/الساعة التي يتم استهلاكها يمكنه استخدام معرفات مقادير الخدمة للتفريق بينهما. لمزيد من المعلومات، ارجع إلى التعرف على معرفات مقدار الخدمة.
- خوارزمية اشتقاق القيمة: على عكس وحدة القياس ووقت الاستخدام ومعرف مقدار الخدمة المستخدمين في تعريف ما يتم قياسه، فإن تلك الخوارزمية يتم استخدامها لاحتساب قيمة مشتقة على أساس القياس الأساسي. ويجب تحديد الخوارزمية الصحيحة من القائمة بحيث تحتوي على المنطق المناسب لاحتساب القيمة المشتقة. وينطبق هذا الأمر على معرفات القيمة بنوع معرف القيمة "من القيمة 01 إلى القيمة 10". يمكن العثور على مزيد من المعلومات حول كيفية احتساب القيم المشتقة في موضوع "إجراءات النظام لأنواع مكونات القياس الهامة" في هذا الفصل. ولمزيد من المعلومات الوظيفية حول القيم المشتقة، الرجاء الرجوع إلى معلومات حول القياسات النهائية.

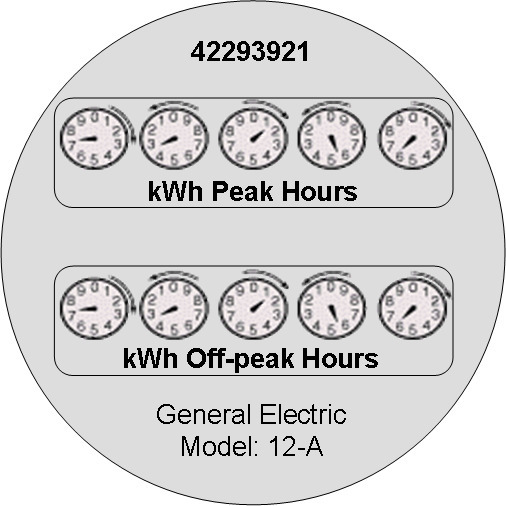

تعمل توليفة وحدة القياس ووقت الاستخدام ومعرف مقدار الخدمة على تحديد ما يقوم مكون القياس بقياسه. ويعتبر وقت الاستخدام ومعرف مقدار الخدمة اختياريين، لكن يجب تحديد وحدة القياس لكل معرفات القيم. على سبيل المثال، بفرض وجود عداد (كما هو موضح في الصورة أدناه) مع اثنين من مكونات القياس، كل منهما يقيس بنفس وحدة القياس (كيلووات/ساعة)، ولكنهما يقيسان قيمة الاستهلاك في فترات مختلفة لوقت الاستخدام (TOU) (وقت الذروة وخارج وقت الذروة).

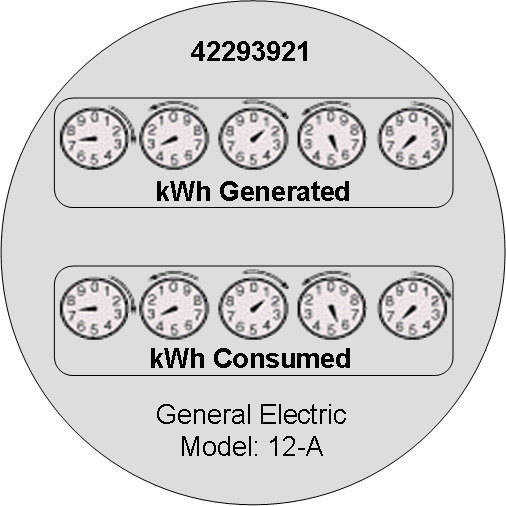

مثال آخر هو عداد يقوم بتسجيل كل من وحدات الكيلووات/الساعة التي يتم استهلاكها ووحدات الكيلووات/الساعة التي يتم إنتاجها. فيمكن تكوين مثل هذا العداد لقياس كل من وحدة القياس ومعرف مقدار الخدمة.
يتم تسجيل القياس في كل مرة تتم فيها قراءة مكون القياس. وهذا يعني أنه بالنسبة لعداد بمكوني قياس تتم قراءته مرة كل شهر، فسيتم تسجيل قياسين كل شهر، واحد لكل مكون قياس.
إجراءات النظام لأنواع مكونات القياس الهامة
يدعم نوع مكون القياس عدة إجراءات من إجراءات النظام لخوارزمية كائن العمل المرتبطة باحتساب الاستهلاك، لمكونات القياس من هذا النوع:
- احتساب استهلاك الفترة الزمنية: يتم من خلاله استلام قائمة الفترات الزمنية، وإجراء أية عمليات احتساب ضرورية على بيانات الفترة الزمنية لاحتساب الاستهلاك. وبما أنه بالفعل يتم تلقي بيانات الفترة الزمنية على أنها بيانات استهلاك، فعادةً ما سيتم قصر خوارزميات إجراء النظام هذا على تطبيق المضاعفات المناسبة. للاطلاع على أحد الأمثلة، ارجع إلى نوع الخوارزمية "احتساب استهلاك الفترة الزمنية" (D1-IN-CNSUMP).
- احتساب قيمة الاستهلاك: يتم من خلاله تلقي المعلومات المتعلقة بقراءة الاستهلاك واحتساب الاستهلاك بالطريقة الصحيحة. عادةً ما تدعم خوارزميات هذا الإجراء احتساب الاستهلاك باستخدام قراءة عند البدء وقراءة عند التوقف أو الرجوع إلى القراءة باستخدام الاستهلاك وقراءة عند البدء. وكما هو الحال مع الفترة الزمنية المقابلة، فسيتم تطبيق المضاعفات المناسبة. للاطلاع على أحد الأمثلة، ارجع إلى نوع الخوارزمية "احتساب قيمة الاستهلاك" (D1-SC-CNSUMP).
- احتساب استهلاك الفترة الزمنية الطرحية: يتم من خلاله استلام قائمة الفترات الزمنية ومعلومات الدعم (على سبيل المثال، القراءة عند البدء للفترة الزمنية الأولى)، إلى جانب احتساب الاستهلاك عن طريق طرح قراءة الفترة الزمنية من قراءة الفترة الزمنية السابقة، أو احتساب القراءة عن طريق إضافة استهلاك الفترة الزمنية الحالية لقراءة الفترة الزمنية السابقة. للاطلاع على أحد الأمثلة، ارجع إلى نوع الخوارزمية "احتساب استهلاك الفترة الزمنية الطرحية" (D1-SIN-CNSUM).
- تعيين الشرط: يتم من خلاله تلقي تفاصيل فترة زمنية طرحية واحدة إلى جانب تفاصيل القراءة عند البدء الخاصة بها، ثم احتساب الشرط النهائي القابل للتطبيق وشرط القراءة. ولا يتأثر بهذا الإجراء إلا أنواع مكونات قياس الفترات الزمنية الطرحية. للاطلاع على أحد الأمثلة، ارجع إلى نوع الخوارزمية "الفترة الزمنية الطرحية - تعيين الشرط" (D1-SIN-CNMAP).
عادةً ما يتم استدعاء هذه الإجراءات في عملية معالجة القياس الأولية أثناء المراحل الأولية من مراحل القياس الأولي (على سبيل المثال، حالة "ما قبل المراجعة وتحرير البيانات والتقدير الاحتياطية" لمعظم كائنات عمل القياسات الأولية).
إلى جانب الخوارزميات الخاصة بكائن عمل نوع مكون القياس، يتوفر إجراء نظام آخر في نوع المكون نفسه.
- اشتقاق القيمة: يتم من خلاله تلقي تفاصيل القياس الأولي والقياس النهائي المرتبط به. فباستخدام هذه المدخلات، يمكن للإجراء احتساب قيمة مشتقة من القياس الرئيسي أو من أحد القيم المشتقة الأخرى. للاطلاع على أحد الأمثلة، ارجع إلى نوع الخوارزمية "اشتقاق المقدار باستخدام معادلة" (D1-DERIVAQTY).
إجراءات النظام لمكونات القياس الهامة
يقوم كائن عمل مكون القياس المرتبط بنوع مكون قياس معين بدعم أحد إجراءات النظام الخاصة والذي يتم استخدامه في عملية التقدير الدوري:
- التقدير الدوري: سيقوم إجراء النظام هذا بمسح تاريخ القياسات النهائية لمكون القياس بغرض تحديد القياسات المفقودة، إلى جانب إنشاء "مهمة" أو قياسات تقدير أولية أو كليهما. يمكن العثور على مزيد من التفاصيل حول إجراء النظام هذا عند زيارة أنواع الخوارزميات التالية: ارجع إلى نوع الخوارزمية "إنشاء بيانات القياس الأولية للفترة الزمنية" و"إنشاء مهمة على أساس تاريخ التركيب"(D1-CIITBIH) و"القراءة الآلية للتقدير الدوري للاستهلاك" (D1-ARSPE) كمثال.
خيارات كائنات عمل مكونات القياس
يمثل كائن عمل الجهاز المرتبط بنوع جهاز معين دورًا هامًا في كيفية معالجة الجهاز في نظام ما بعد تحديد البيانات المرتبطة بهذا الجهاز. فيما يلي قائمة بخيارات كائن العمل التي يتم تحديدها في كائن عمل الجهاز وأثرها على معالجة النظام:
- كائن عمل بيانات قياس التقدير الأولية: يتم استخدام هذا الخيار لتحديد بيانات القياس الأولية المناسبة للتقدير ليتم إنشاؤها.
- كائن عمل بيانات قياس التقدير للتجاوز اليدوي: يتم استخدام هذا الخيار لتحديد بيانات قياس التقدير المناسبة للتجاوز اليدوي ليتم إنشاؤها.
- كائن عمل بيانات قياس التقدير للنظام: يتم استخدام هذا الخيار لتحديد بيانات قياس التقدير المناسبة للنظام ليتم إنشاؤها.
- دالة استهلاك مكون القياس: يستخدم هذا الخيار لتحديد الدالة التي يمكن تنفيذها من أي منطقة شاملة ومتوافقة من مناطق مكونات القياس. كما يمكن لكل مكون قياس دعم القيمة 0 في العديد من تلك الدالات.
- دالة القياس الأولي للفترة الزمنية: يستخدم هذا الخيار لتحديد الدالة التي يمكن تنفيذها من أي منطقة متوافقة من مناطق القياس الأولي. كما يمكن لكل مكون قياس دعم القيمة 0 في العديد من تلك الدالات.
يمكن العثور على مزيد من التفاصيل حول هذه الخيارات عند زيارة كائن عمل مكون القياس وفحص خياراته.
