Conexión de cables del dispositivo Roving Edge

Use los siguientes diagramas para ubicar los conectores en la parte posterior del dispositivo Roving Edge Device a medida que conecta los cables en este procedimiento.

Nota

Para cumplir con los requisitos de MIL-STD-461 Rev G RE102, todos los cables de red Ethernet conectados al dispositivo Roving Edge deben tener una clasificación CAT8. De lo contrario, el requisito mínimo para los cables Ethernet es CAT6.

Nota

Las conexiones Ethernet que se describen en esta sección son las conexiones Ethernet mínimas que debe realizar para configurar el dispositivo. Puede usar los demás puertos NIC y configurar la vinculación Ethernet. Consulte Identify Front and Rear Panel Items y Managing Ethernet Bonding.
Consejo

La mayoría de los dispositivos requieren que descargue un gran archivo de software de 25 GB para aprovisionar automáticamente el dispositivo. Para garantizar una instalación sin problemas, recomendamos conectar el dispositivo a una red de alta velocidad.

  1. Conecte los cables al puerto Ethernet predeterminado y al puerto de la consola serie, como se muestra en los siguientes diagramas.

    Nota

    Para la instalación inicial y el autoaprovisionamiento, asegúrese de que el dispositivo no esté detrás de un servidor proxy HTTP y de que el dispositivo tenga conectividad a Internet. Después del autoaprovisionamiento, puede mover el dispositivo detrás de un servidor proxy HTTP.

    1. Use un cable Ethernet RJ-45 de 10GBaseT para conectar el puerto Ethernet del dispositivo al conmutador Ethernet.

    2. Conecte el cable serie USB proporcionado desde el puerto de la consola serie del dispositivo a un conector USB en el host de control, como un portátil.

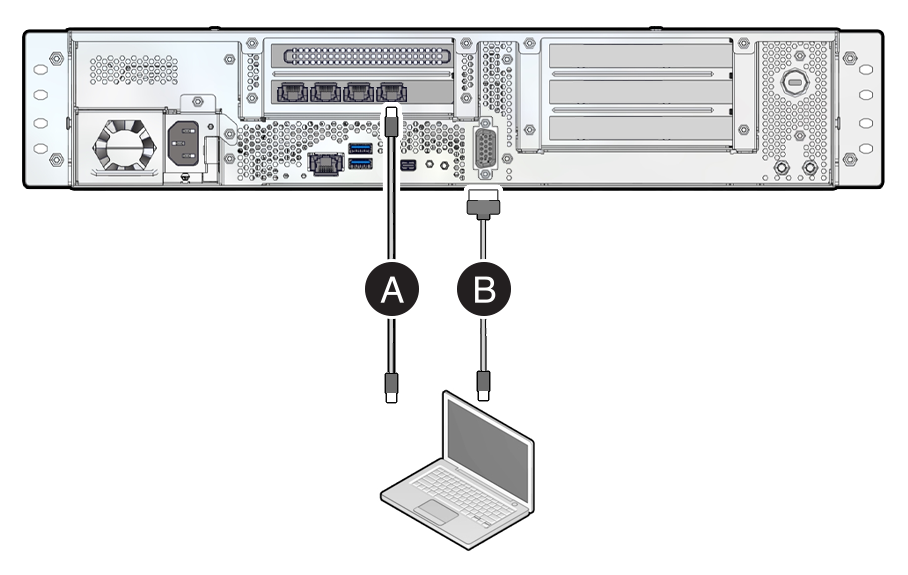

    Dispositivo Roving Edge 2: unidades de computación, GPU y almacenamiento

    Ilustración en la que se muestra dónde conectar los cables Ethernet y DB-9 en Roving Edge Device 2, Compute, GPU y unidades de almacenamiento.

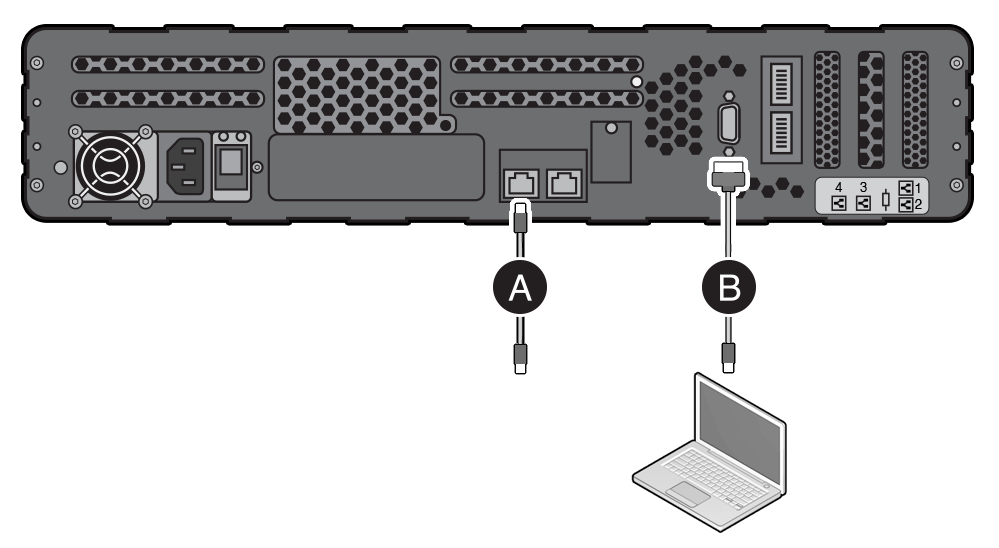

    Dispositivo Roving Edge 1

    Ilustración en la que se muestra dónde conectar los cables Ethernet y DB=9 en el dispositivo Roving Edge Device 1.

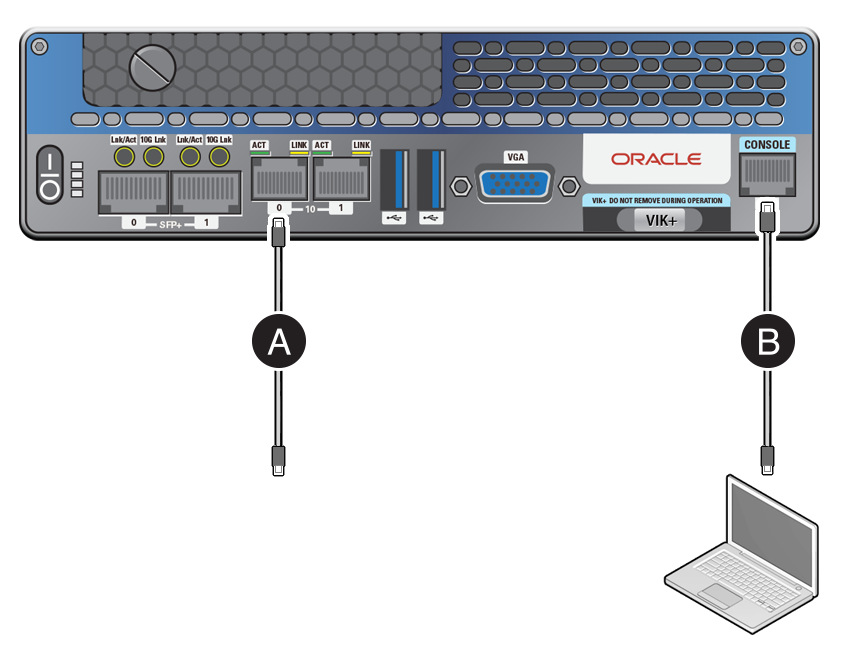

    Roving Edge Ultra

    Ilustración en la que se muestra dónde conectar los cables de consola serie y Ethernet en Roving Edge Ultra.
  2. Conecte el cable de alimentación proporcionado al receptáculo de alimentación del dispositivo y a la fuente de alimentación, pero aún no encienda el dispositivo.

    Para Roving Edge Ultra, conecte el cable de alimentación al conector de CA de la parte posterior del dispositivo.

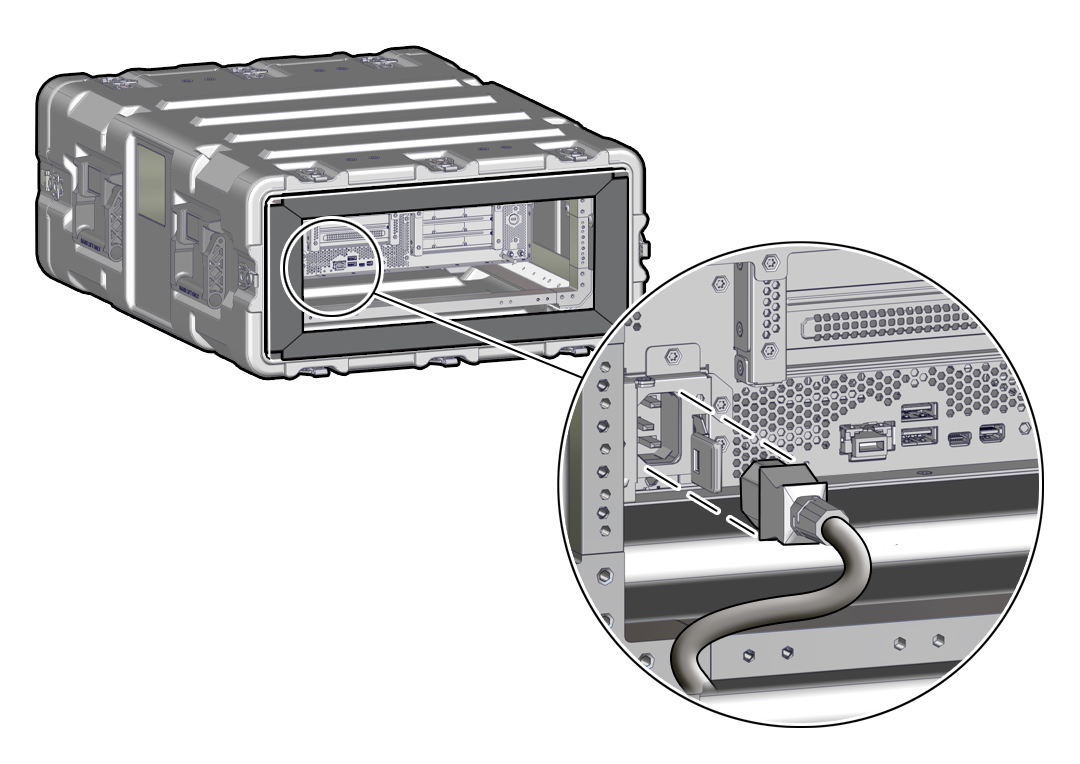

    En la siguiente ilustración, se muestra dónde conectar el cable de alimentación en un dispositivo Roving Edge Device 2 que está en una carcasa reforzada.

    Ilustración en la que se muestra dónde se encuentra el receptáculo de alimentación.
