Identificación de elementos del panel frontal y posterior
Utilice una de las siguientes ilustraciones para familiarizarse con los conectores Roving Edge.
- Dispositivo Roving Edge 2 – Panel posterior
- Dispositivo Roving Edge 2 – Panel frontal
- Roving Edge Ultra - Panel frontal
- Dispositivo Roving Edge 1 – Panel posterior
Para cumplir con los requisitos de MIL-STD-461 Rev G RE102, todos los cables de red Ethernet conectados al dispositivo Roving Edge deben tener una clasificación CAT8. De lo contrario, el requisito mínimo para los cables Ethernet es CAT6.

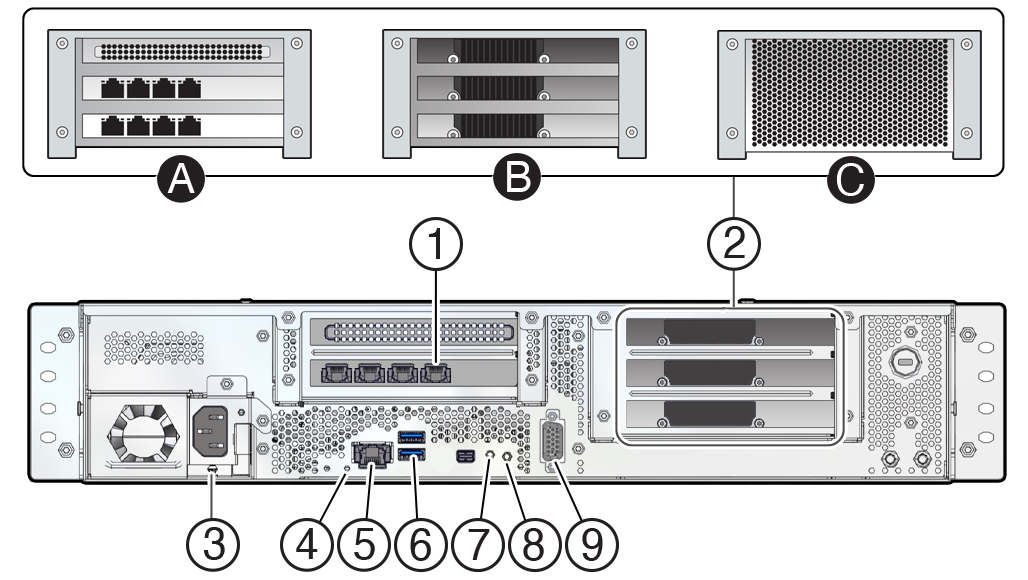

Dispositivo Roving Edge 2 – Panel posterior
| Número | Descripción |
|---|---|
| 1 |
PCIe 0: 1 tarjeta Ethernet 10GBASE-T de puerto cuádruple con asignaciones de puerto RJ-45 de izquierda a derecha: 3, 2, 1, 0 Para todas las unidades, utilice los siguientes puertos:
|

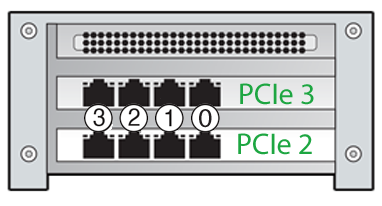

| 2A | Unidad de computación incluye 2 tarjetas Ethernet 10GBASE-T de cuatro puertos adicionales.  Todos los puertos de PCIe 2 y PCIe 3 se pueden utilizar opcionalmente para la vinculación Ethernet con el puerto 0 PCIe 0. También puede utilizar opcionalmente los puertos 1 y 2 de PCIe 0 (consulte el elemento 1 en esta tabla). Consulte Managing Ethernet Bonding. |
| 2B |
unidad de GPU incluye 3 GPU NVIDIA AD104GL [L4]. |
| 2C |
Unidad de almacenamiento incluye 4 unidades de estado sólido 15.38 adicionales. |
| 3 | Receptor de energía |
| 4 |
LED de estado del sistema
|
| 5 | Puerto RJ-45 reservado, solo para uso de Oracle. |
| 6 |
Dos puerto USB 3.0. Ambos puertos se pueden conectar a instancias con USB activado. Para conocer los requisitos, consulte Connecting USB Devices to Instances. |
| 7 | Botón Restablecer |
| 8 | Interruptor de alimentación y LED
|
| 9 | Puerto de consola serie DB-9. La comunicación inicial con el dispositivo se realiza a través de la consola serie que está conectada a un equipo host de control, como un portátil. Consulte Cable the Roving Edge Device. |
Siguiente paso?

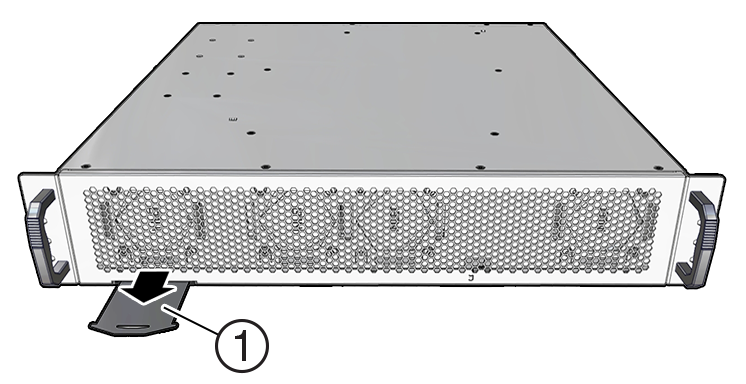

Dispositivo Roving Edge 2 – Panel frontal
| Número | Descripción |
|---|---|
| 1 | Tarjeta de extracción. La tarjeta muestra dónde obtener la documentación y muestra los números de serie y de modelo. Vea ambos lados de la tarjeta. |

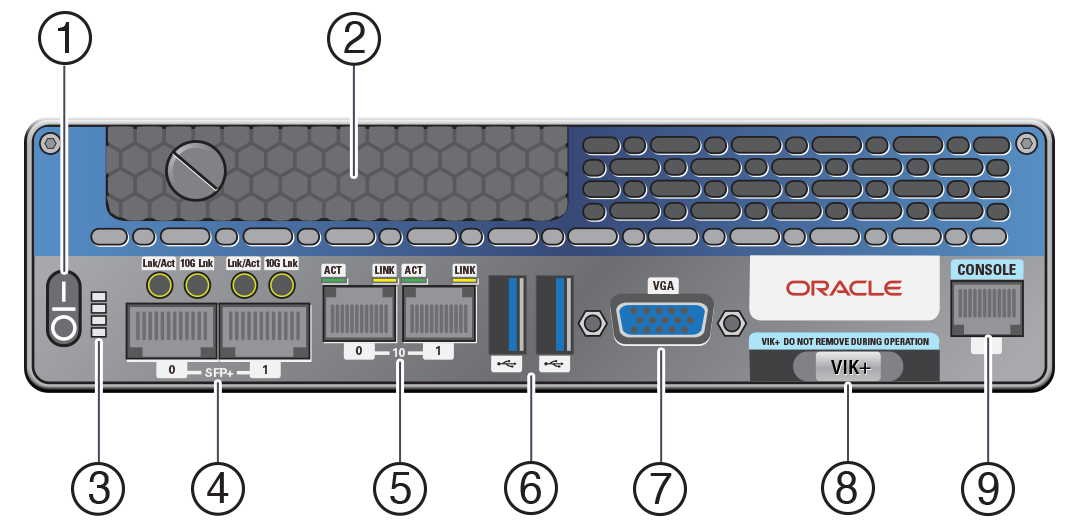

Roving Edge Ultra - Panel frontal
| Número | Descripción |
|---|---|
| 1 | Interruptor de energía |
| 2 | Un SSD extraíble |
| 3 | LED de estado |
| 4 | Dos puertos Ethernet SFP+ de 10 Gb |
| 5 | Dos puertos Ethernet RJ-45 de cobre de 1 Gb |
| 6 |
Dos dispositivos USB 3.0. Ambos puertos se pueden conectar a instancias con USB activado. Para conocer los requisitos, consulte Connecting USB Devices to Instances. |
| 7 | Puerto VGA desactivado |
| 8 | Almacenamiento VIK+ basado en NVMe con capacidad de 512 GB |
| 9 | Puerto RJ-45 de consola serie |
Siguiente paso?

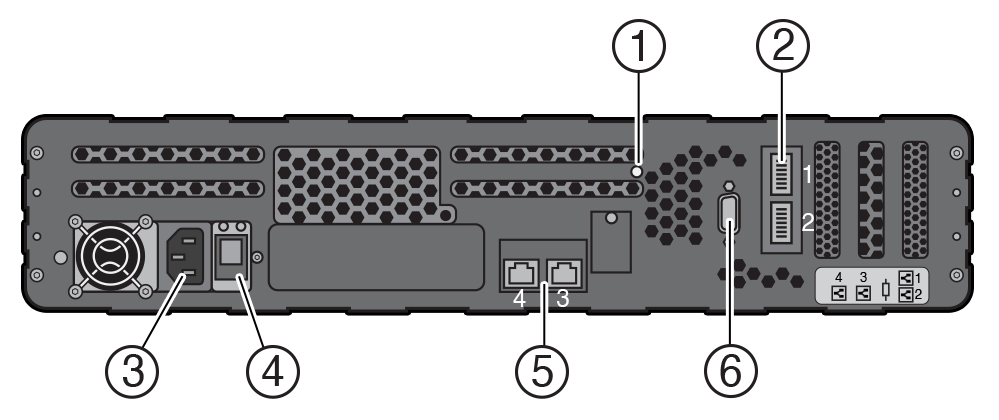

Dispositivo Roving Edge 1 – Panel posterior
| Nº | Descripción |
|---|---|
| 1 | Interruptor de sustitución de energía |
| 2 |
Dos puertos Ethernet 100GbE QSFP28 |
| 3 | Receptor de energía |
| 4 | Interruptor de energía |
| 5 |
Dos puertos Ethernet RJ45 de 10 GB. Utilice el puerto con la etiqueta 4 para la conectividad a la red. El puerto 3 se puede utilizar opcionalmente para la vinculación Ethernet con el puerto 4. Consulte Managing Ethernet Bonding. |
| 6 | Puerto de consola serie DB-9 |
