Montaje del dispositivo en un rack

Siga estas instrucciones si planea montar el dispositivo Roving Edge Device en un rack estándar.

El kit de montaje en bastidor opcional se puede utilizar para instalar el dispositivo en un bastidor estándar de 19 pulgadas y cuatro postes.

Montaje en bastidor del dispositivo

  1. Separe los soportes de montaje del dispositivo de las guías deslizantes.

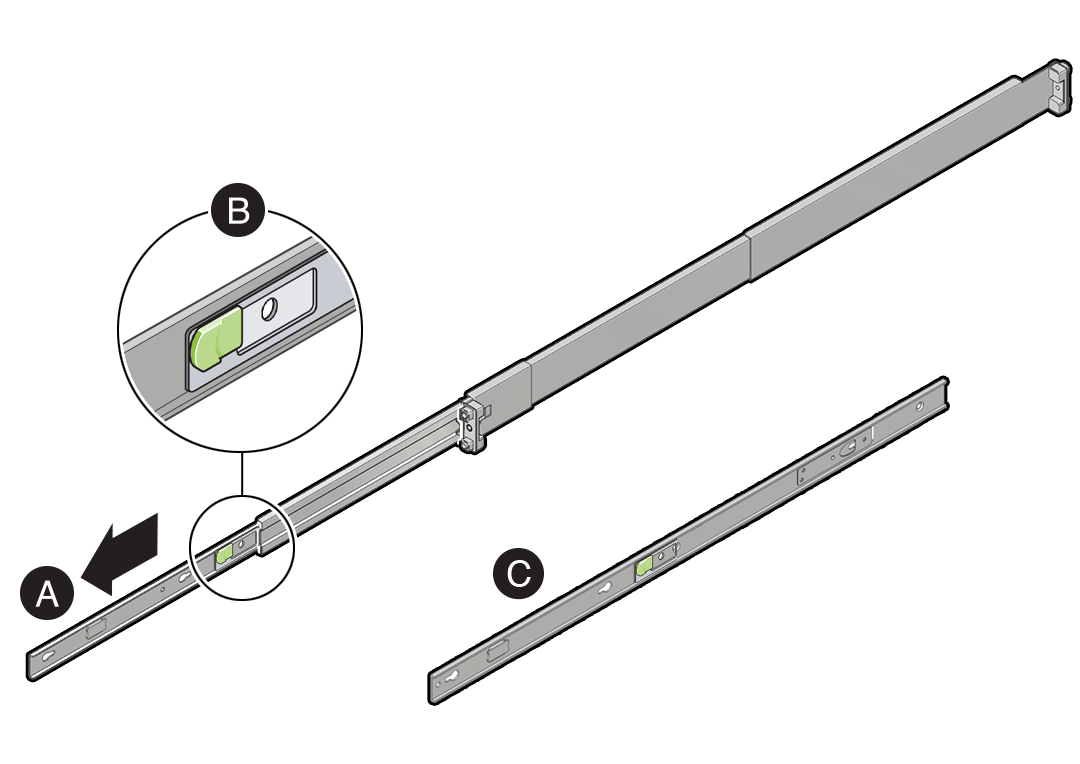

    Ilustración en la que se muestra cómo separar los soportes de montaje de las guías deslizantes.
    1. Tire de los soportes de montaje para extraerlos de los soportes de las guías deslizantes.
    2. Pulse la palanca de liberación para liberar el mecanismo de bloqueo.
    3. Extraiga los soportes de montaje de las guías laterales.
  2. Conecte los soportes de montaje al dispositivo.

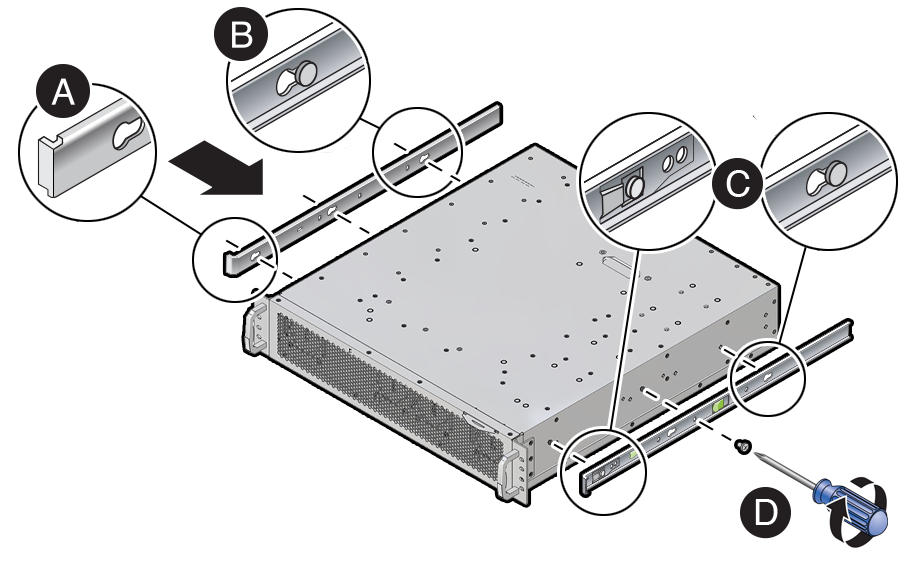

    Ilustración en la que se muestra cómo se conectan las guías deslizantes al dispositivo.
    1. Coloque los soportes de montaje contra el dispositivo de manera que el tope de la guía deslizante esté en la parte frontal del dispositivo.

    2. Alinee las aberturas de los enganches del soporte de montaje con las clavijas de fijación en el lateral del dispositivo.
    3. Empuje los soportes de montaje hacia adelante hasta que se bloqueen en su lugar con una selección audible.
    4. Fije los soportes de montaje instalando un tornillo M4 a cada lado del dispositivo.
  3. Identifique la ubicación donde desea colocar el dispositivo en el rack.

    El dispositivo Roving Edge requiere dos unidades de rack (2U) de espacio vertical.

    Atención

    Para reducir el riesgo de daños personales, estabilice el armario de racks y, si está disponible, despliegue la barra antivuelco antes de instalar el servidor.

  4. Si los postes del rack no están etiquetados, marque los orificios de montaje en los postes frontal y posterior para garantizar una instalación nivelada.

  5. Conecte las dos guías deslizantes al bastidor.

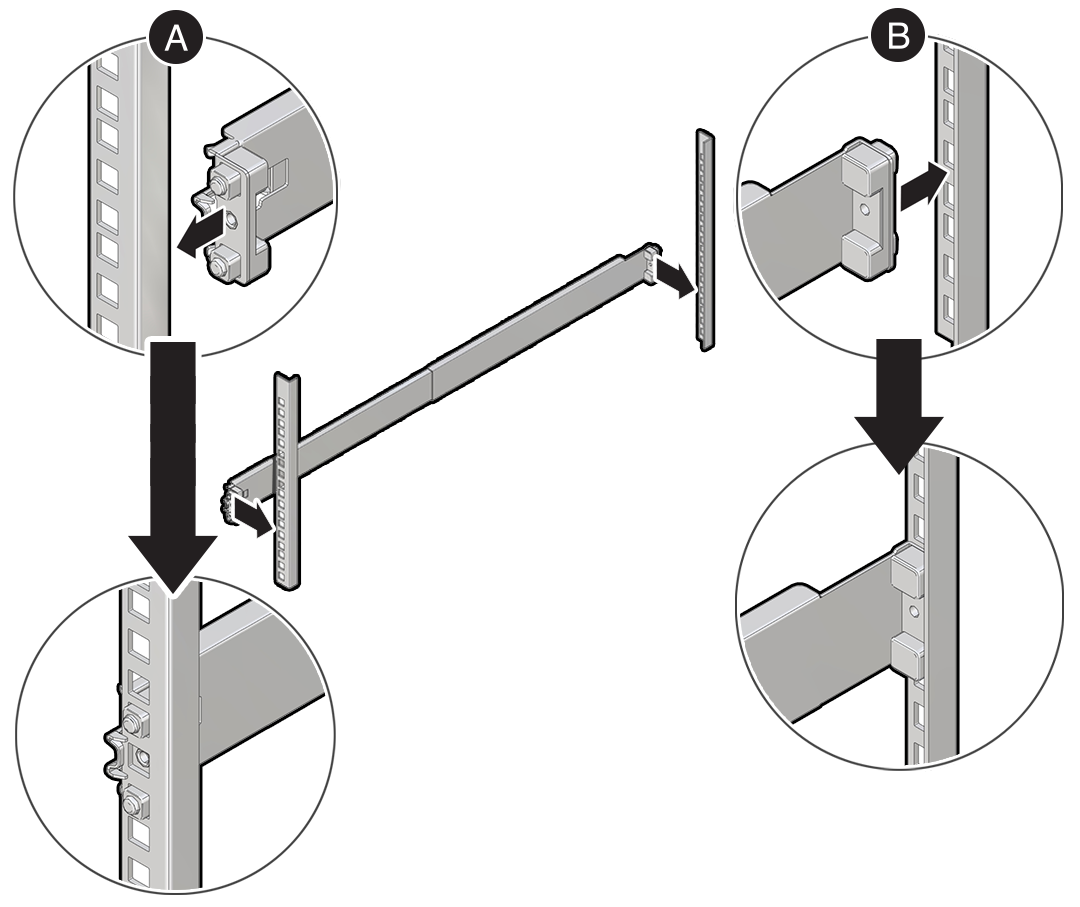

    Ilustración en la que se muestra cómo montar los soportes de montaje en un bastidor.
    1. Ajuste las guías deslizantes frontales en los postes delanteros del rack.
    2. Ajuste las guías deslizantes posteriores para alcanzar los postes posteriores del rack y, a continuación, ajuste las guías deslizantes en los postes posteriores del rack.
  6. Instale el dispositivo en las guías deslizantes.

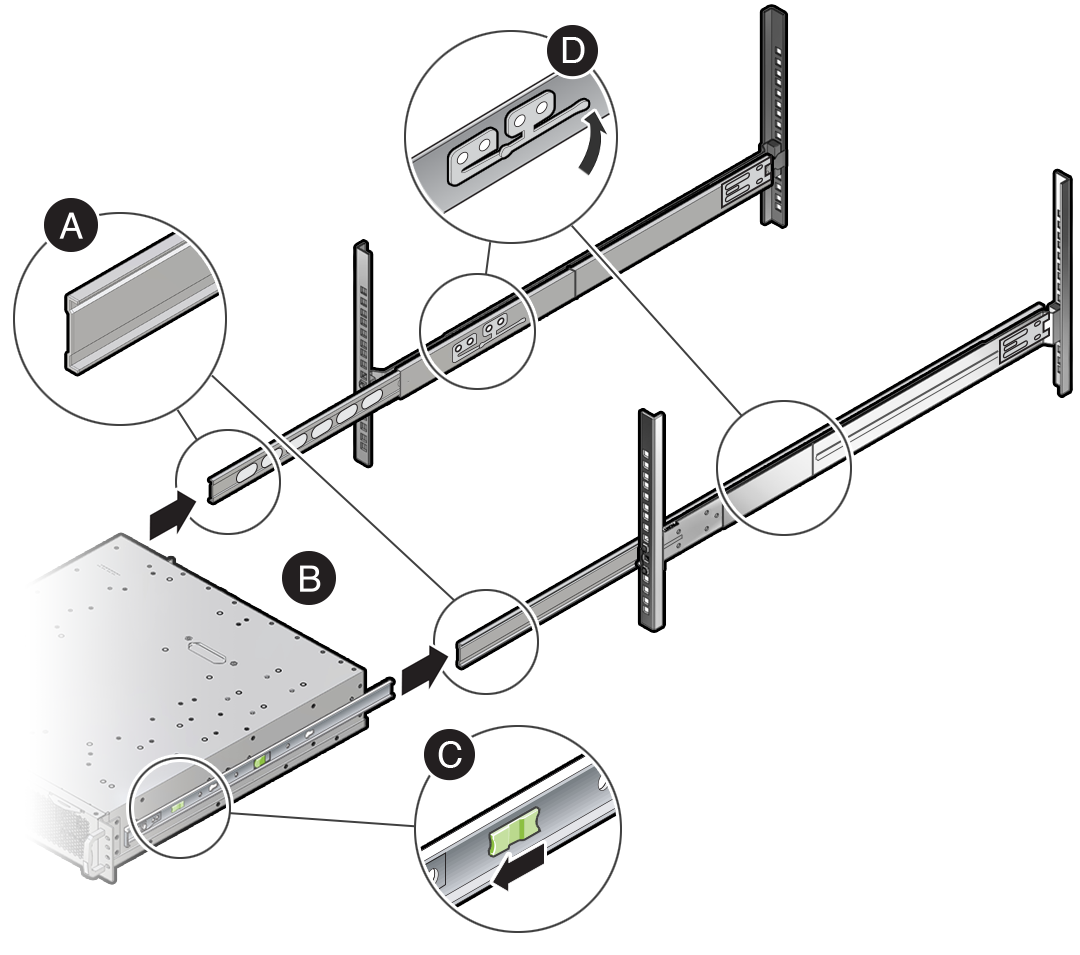

    Ilustración en la que se muestra cómo instalar el dispositivo en las guías deslizantes.
    1. Extienda las guías deslizantes internas frontales.
    2. Deslice los soportes de montaje dentro de las guías deslizantes extendidas hasta que las guías deslizantes admitan el dispositivo de forma segura, pero se extraigan del bastidor.
    3. Tire de la palanca verde hacia adelante para permitir que los soportes de montaje se deslicen por completo en las guías deslizantes.
    4. Levante la palanca de detención de la guía deslizante y empuje el dispositivo por completo dentro del bastidor.
  7. Instale dos tornillos M4 en la parte frontal del dispositivo.

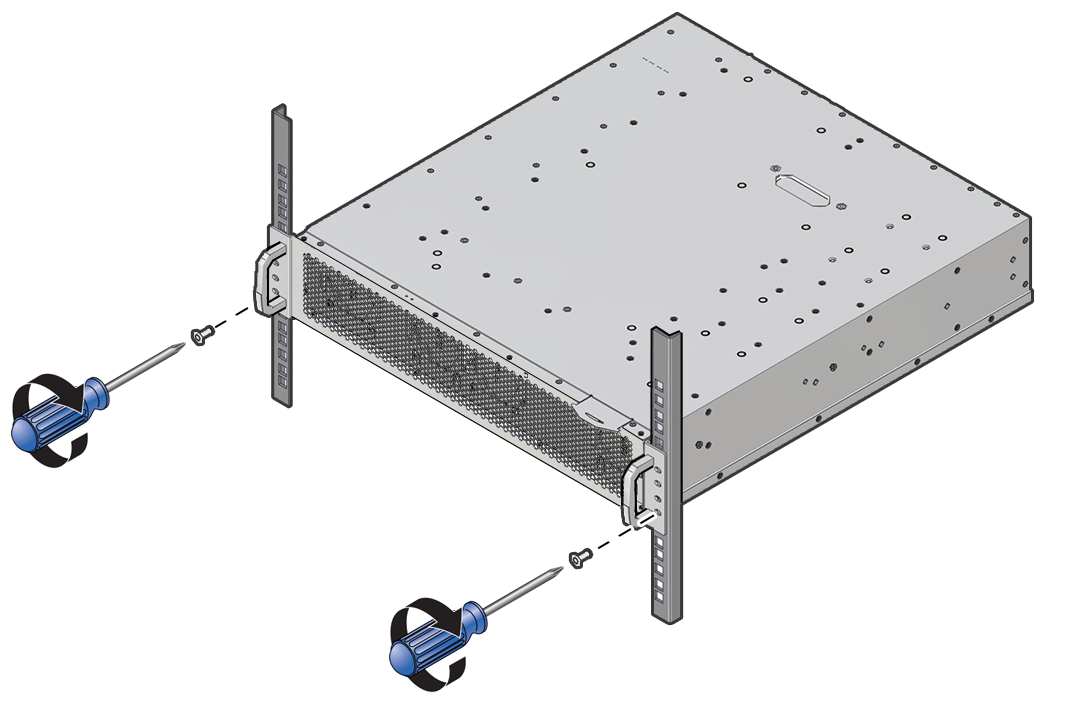

    Ilustración en la que se muestra dónde están instalados los tornillos frontales.
