Eliminar mayúsculas/minúsculas reforzadas

Si el dispositivo Roving Edge está en una carcasa reforzada, debe extraer las tapas de extremo delanteras y traseras para acceder a los conectores de cables. Las tapas finales permanecen quitadas durante la operación.

Atención

No elimine el dispositivo Roving Edge del caso. Esto puede dañar el dispositivo.
Atención

Deje las tapas finales extraídas durante la operación para garantizar una circulación de aire adecuada. Vuelva a instalar las tapas finales solo cuando el dispositivo esté apagado.
  1. En la parte delantera y trasera de la carcasa reforzada, encuentre los 16 pasadores de giro ala.

    Nota: La tapa trasera tiene ruedas.

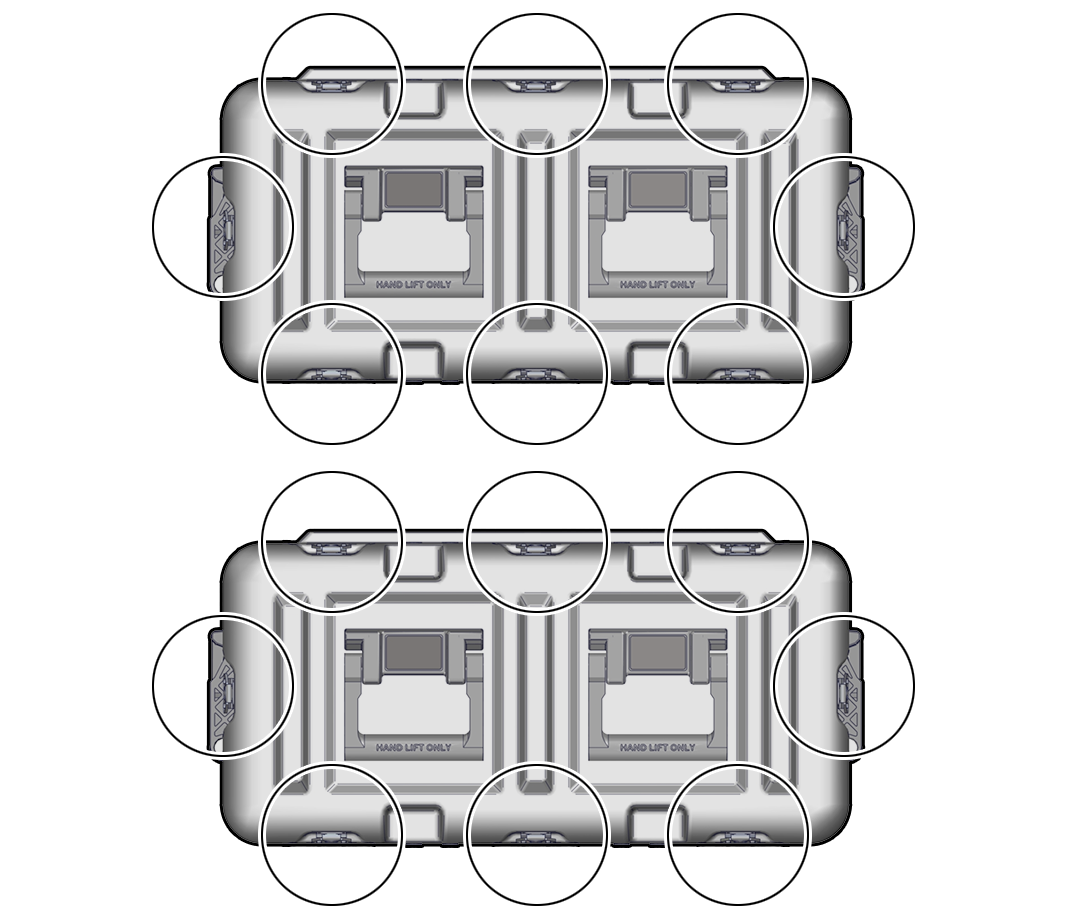

    Ilustración en la que se muestran la parte frontal y posterior de la carcasa reforzada donde se encuentran los pasadores de giro de ala.
  2. Abra los 16 pasadores de giro de ala en la parte delantera y trasera de la caja levantando el pasador y girando el pasador en sentido contrario a las agujas del reloj.

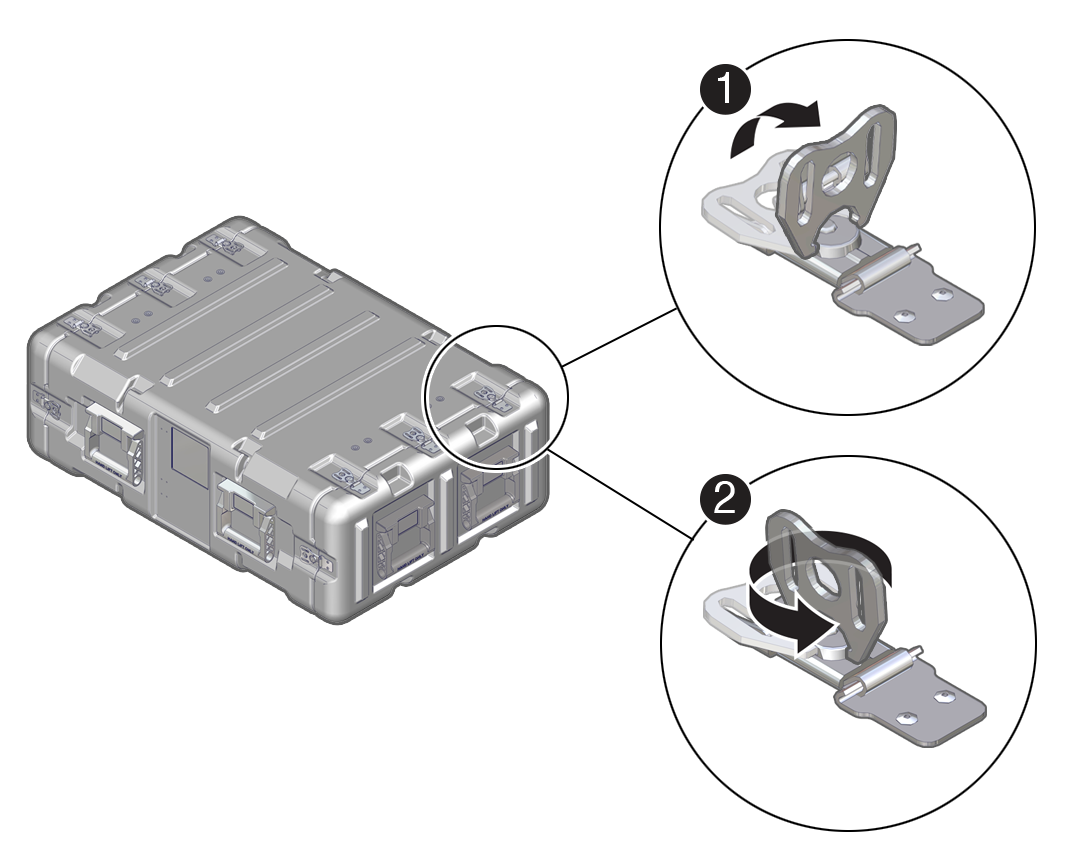

    Ilustración en la que se muestra cómo se abren los pasadores.
  3. Desmonte los extremos delantero y trasero.

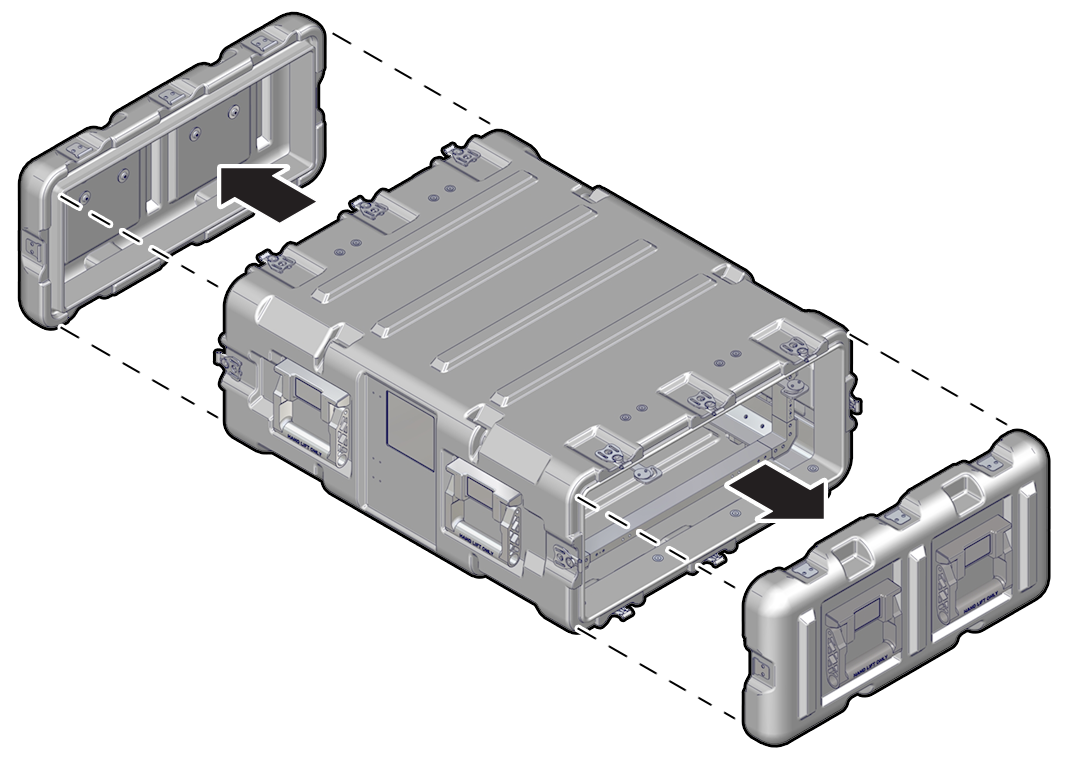

    Ilustración en la que se muestra la extracción de la tapa final.
  4. Extraiga la bolsa de cables y extienda los ganchos de la tapa.

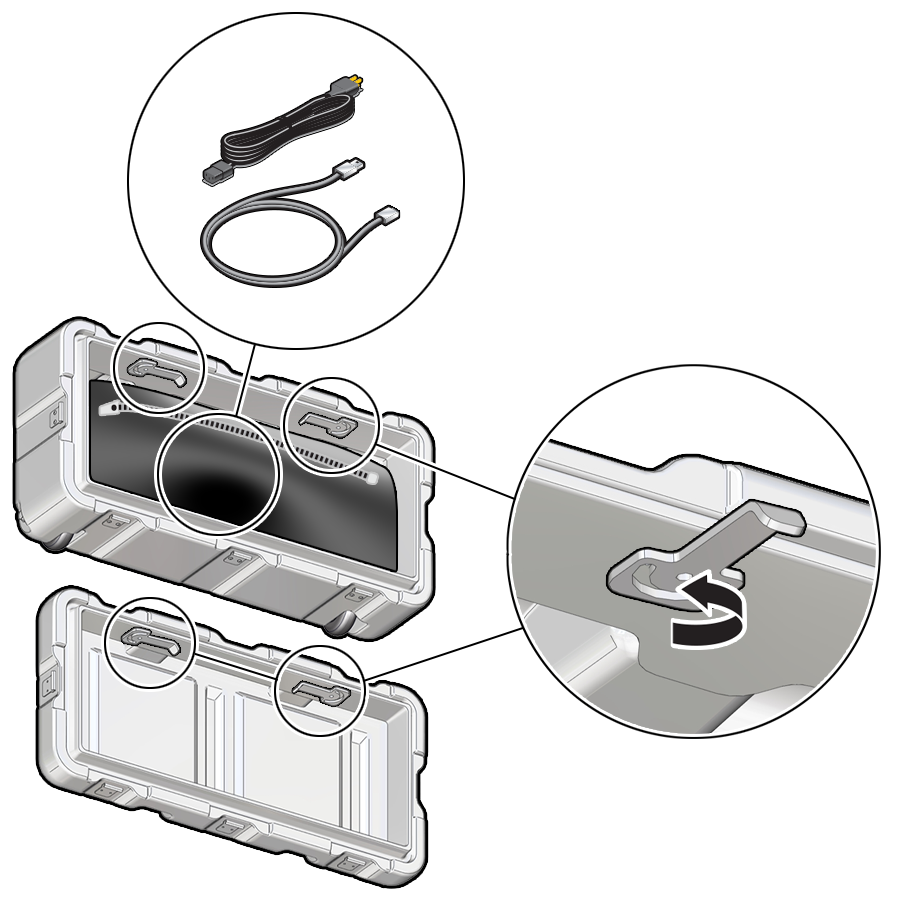

    Ilustración en la que se muestran los ganchos de tapa de extremo que se utilizan para almacenar tapas de extremo en el lateral de la caja.
  5. Cuelgue las tapas finales en los lados de la carcasa robusta.

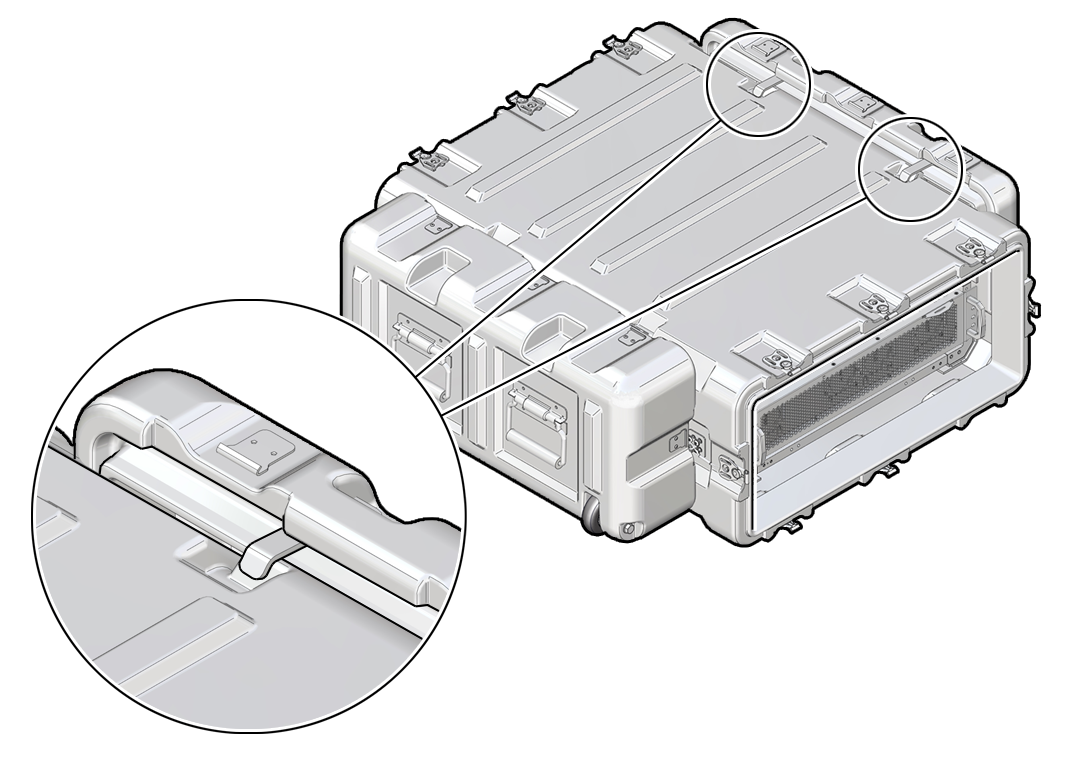

    Ilustración de los extremos colgando a cada lado de la caja.
