Referencia para redes

En esta sección se proporciona información sobre las vistas de las redes de Oracle Resource Analytics y sus columnas, tipos de dato, claves y nombres de columna y vista a los que se hace referencia. Las siguientes son las vistas disponibles:

Los sufijos de los nombres de vista especifican el tipo de vista:

• FACT_V: hecho
• DIM_V: dimensión

En esta sección se proporcionan diagramas que definen la relación lógica de una tabla de hechos con diferentes tablas de dimensiones.

El contenido de cada vista y sus relaciones se muestran en el siguiente archivo: vistas de red.

Estos diagramas muestran la relación de las vistas de hechos de red con diferentes vistas de dimensión.

VCN_FACT_V

VCN_SUBNET_FACT_V

VCN_VNIC_FACT_V

VCN_DRG_ATTACHMENT_FACT_V

VCN_DRG_FACT_V

Las relaciones existen entre dimensiones. Las dimensiones se pueden unir directamente entre sí. Estos diagramas muestran la relación entre las vistas de dimensión.

VCN_CAPTURE_FILTER_DIM_V

VCN_DHCP_OPTIONS_DIM_V

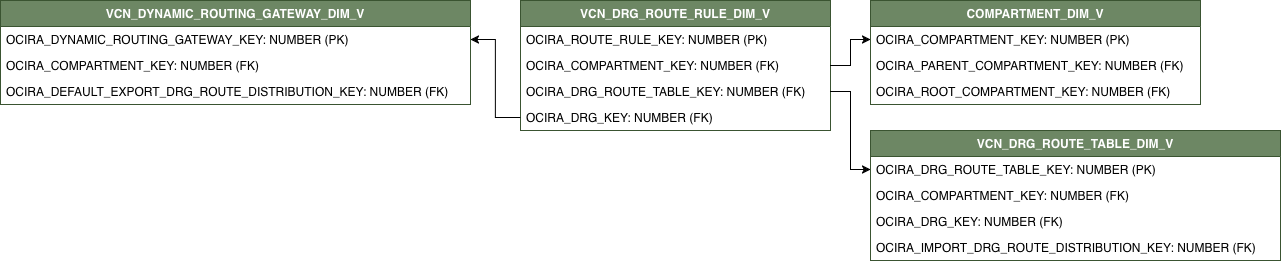

VCN_DRG_ROUTE_RULE_DIM_V

VCN_INTERNET_GATEWAY_DIM_V

VCN_IPV6_DIM_V

VCN_LOCAL_PEERING_GATEWAY_DIM_V

VCN_NETWORK_SECURITY_GROUP_BRIDGE_DIM_V

VCN_NETWORK_SECURITY_GROUP_DIM_V

VCN_NETWORK_SECURITY_GROUP_VNIC_DIM_V

VCN_PRIVATE_IP_DIM_V

VCN_PUBLIC_IP_DIM_V

VCN_ROUTE_RULE_DIM_V

VCN_ROUTE_TABLE_DIM_V

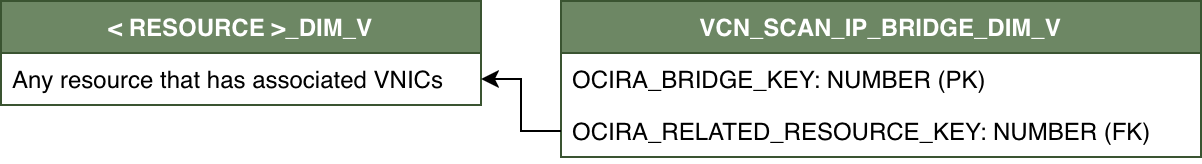

VCN_SCAN_IP_BRIDGE_DIM_V

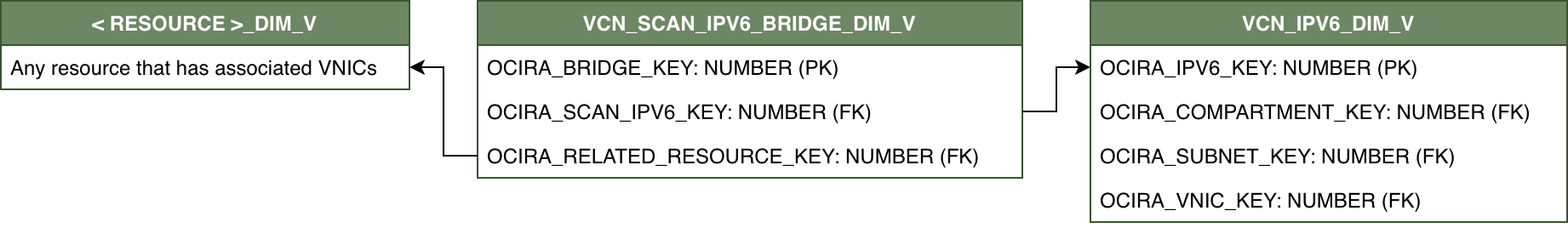

VCN_SCAN_IPV6_BRIDGE_DIM_V

VCN_SECURITY_LIST_BRIDGE_DIM_V

VCN_SECURITY_LIST_DIM_V

VCN_SUBNET_BRIDGE_DIM_V

VCN_VIP_BRIDGE_DIM_V

VCN_VTAP_DIM_V

VCN_EGRESS_INGRESS_SECURITY_RULES_DIM_V

VCN_NAT_GATEWAY_DIM_V

VCN_DRG_ROUTE_DISTRIBUTION_DIM_V

VCN_DRG_ROUTE_TABLE_DIM_V

VCN_DYNAMIC_ROUTING_GATEWAY_DIM_V

VCN_DRG_ATTACHMENT_DIM_V

VCN_VNIC_BRIDGE_DIM_V

Ejemplos de consultas para redes.

SELECT S.ID, T.TAG_TYPE, T.TAG_KEY_NAME, T.TAG_VALUE
FROM OCIRA.VCN_SUBNET_DIM_V S
LEFT JOIN OCIRA.TAGS_DIM_V T
ON S.ID = T.RESOURCE_ID;

SELECT SECURITY_LIST_ID, RULE_TYPE
FROM OCIRA.VCN_EGRESS_INGRESS_SECURITY_RULES_DIM_V
WHERE SOURCE = '0.0.0.0/0' AND (SOURCE_TYPE = 'CidrBlock' OR DESTINATION_TYPE = 'CidrBlock');

SELECT ID AS SUBNET_ID, DISPLAY_NAME AS SUBNET_DISPLAY_NAME, CIDR_BLOCK, COMPARTMENT_ID, VCN_ID
FROM OCIRA.VCN_SUBNET_DIM_V
WHERE CIDR_BLOCK NOT IN ('10.0.0.0/24', '192.168.1.0/24');

SELECT VCN_ID, PUBLIC_IP_COUNT, PRIVATE_IP_COUNT
FROM OCIRA.VCN_FACT_V;

SELECT V.ID AS VNIC_ID, N.NSG_ID
FROM OCIRA.VCN_VNIC_DIM_V V
LEFT JOIN OCIRA.VCN_NETWORK_SECURITY_GROUP_BRIDGE_DIM_V N
ON V.OCIRA_VNIC_KEY = N.OCIRA_RELATED_RESOURCE_KEY;

SELECT SN.ID AS SUBNET_ID, SL.SECURITY_LIST_ID
FROM OCIRA.VCN_SUBNET_DIM_V SN
LEFT JOIN OCIRA.VCN_SECURITY_LIST_BRIDGE_DIM_V SL
ON SN.OCIRA_SUBNET_KEY = SL.OCIRA_RELATED_RESOURCE_KEY;

SELECT L.ID AS LOAD_BALANCER_ID, S.SUBNET_ID
FROM OCIRA.LBAAS_LOAD_BALANCER_DIM_V L
LEFT JOIN OCIRA.VCN_SUBNET_BRIDGE_DIM_V S
ON L.OCIRA_LOAD_BALANCER_KEY = S.OCIRA_RELATED_RESOURCE_KEY;

SELECT V.ID AS VNIC_ID, VIP.VIP_ID
FROM OCIRA.VCN_VNIC_DIM_V V
LEFT JOIN OCIRA.VCN_VIP_BRIDGE_DIM_V VIP
ON V.OCIRA_VNIC_KEY = VIP.OCIRA_RELATED_RESOURCE_KEY;

SELECT
    DRG_ATTACHMENT_ID,
    DRG_ID,
    DRG_ROUTE_TABLE_ID,
    EXPORT_DRG_ROUTE_DISTRIBUTION_ID,
    LIFECYCLE_STATE,
    TIME_CREATED,
    TIME_UPDATED
FROM
    OCIRA.VCN_DRG_ATTACHMENT_FACT_V
WHERE
    LIFECYCLE_STATE = 'ACTIVE';

SELECT
    DRG_ID,
    LIFECYCLE_STATE,
    ATTACHMENT_COUNT,
    ROUTE_TABLE_COUNT,
    DISTRIBUTION_COUNT,
    TIME_CREATED
FROM
    OCIRA.VCN_DRG_FACT_V
WHERE
    LIFECYCLE_STATE = 'ACTIVE';

La hoja de cálculo de linaje de modelo semántico de experiencia de cliente y la hoja de cálculo de lógica de cálculo de métricas para redes proporcionan un informe de resumen de linaje de datos de extremo a extremo para las relaciones físicas y lógicas de los datos.

Para obtener más información, consulte Data Lineage.

Esta sección proporciona información sobre las áreas temáticas con datos que mantiene en Networking. Estas áreas temáticas, con sus datos correspondientes, están disponibles para que las utilice al crear y editar análisis e informes. La información de cada área temática incluye:

• Descripción del área temática.

• Preguntas de negocio que se pueden responder mediante datos en el área temática, con un enlace a información más detallada sobre cada pregunta de negocio.

• Grupos específicos de puesto y roles de tarea que se pueden utilizar para proteger el acceso al área temática, con un enlace a información más detallada sobre cada rol de puesto y rol de tarea.

• Navegación principal al área de trabajo que está representada por el área temática.

• Consideraciones sobre el registro de horas en el uso de la materia, como si la materia registra datos históricos o sólo los datos actuales. Los informes históricos se refieren a informes sobre datos transaccionales históricos en un área temática. Con algunas excepciones, todos los datos dimensionales son actuales a partir de las fechas de transacción principales o de la fecha del sistema.

• El nivel más bajo de datos transaccionales en un área temática. El detalle de datos transaccionales más bajo decide cómo se unen los datos en un informe.

• Consideraciones especiales, consejos y elementos que se deben tener en cuenta al utilizar el área temática para crear análisis e informes.

En esta sección, se proporcionan otras referencias relacionadas con las redes.
