Analizar gráfico

Puede crear un gráfico de análisis navegando al menú Analizar y haciendo clic en Crear gráfico. También puede ejecutar el comando classify para generar el gráfico de análisis.

Topics:

Están disponibles las siguientes opciones de gráfico para analizar los grupos que se muestran en la consulta Link:

Análisis de opciones de gráfico	Utilidad
Tipo de Gráfico	Seleccione entre el tipo de gráfico de burbujas, dispersión, de rectángulos y de proyección solar para ver los grupos. Por defecto, se muestra un gráfico de burbujas. Gráfico de burbujas: para analizar los datos de tres campos, cada campo puede tener varios valores. La posición de la burbuja está determinada por los valores de los campos primero y segundo que se trazan en los ejes X e Y, y el tamaño de la burbuja está determinado por el tercer campo. Gráfico de dispersión: para analizar los datos de dos campos numéricos, para ver cuánto afecta un parámetro al otro. Gráfico de rectángulos: para analizar los datos de varios campos, tanto jerárquicos como fraccionarios, con la ayuda de rectángulos anidados interactivos. Gráfico de proyección solar: para analizar datos jerárquicos de varios campos. La jerarquía está representada como anillos concéntricos, donde el anillo más interno representa la parte superior de la jerarquía.
Alto	Aumente o disminuya la altura del gráfico para que se ajuste al tamaño de la pantalla.
Intercambiar ejes X e Y	Puede intercambiar los valores trazados en los ejes X e Y para una mejor visualización.
Mostrar anomalías	Visualice las anomalías entre los grupos mostrados en el gráfico.
Resaltar bases de anomalías	Si ha decidido ver las anomalías, puede resaltar las bases de dichas anomalías.
Mostrar la leyenda de recuento de grupo	Alterne la visualización de la leyenda Recuento de grupos.
Zoom y desplazar	Seleccione Zoom con marquesina o Selección de marquesina para ver dinámicamente los datos en el gráfico o para desplazarse y seleccionar varios grupos.

Información mostrada en el gráfico de análisis

Analizar gráfico para la visualización de enlaces es útil para identificar visualmente anomalías en los patrones. B por defecto, se genera un gráfico de burbujas. Sin embargo, puede seleccionar un gráfico de las opciones disponibles.

Cada fila de la tabla Link representa un grupo único. El tamaño de la burbuja representa el número de estos grupos que contiene la burbuja. La posición de la burbuja está determinada por los valores de los campos que se trazan en los ejes X e Y. Pase el cursor sobre una leyenda de filtro para ver la siguiente información:

Clusters: número de burbujas en el gráfico para este valor de leyenda
Grupos: número total y porcentaje de grupos en todos los clusters
Rango medio de cluster: cada burbuja (cluster) representa un rango de valores. Se calcula una media para cada burbuja que muestra las medias mínima y máxima de todas las burbujas de este valor. Solo se aplica a valores numéricos.
Valor mínimo: valor absoluto más bajo en todas las burbujas de este rango de leyenda.
Valor máximo: valor absoluto más grande en todas las burbujas de este rango de leyenda.

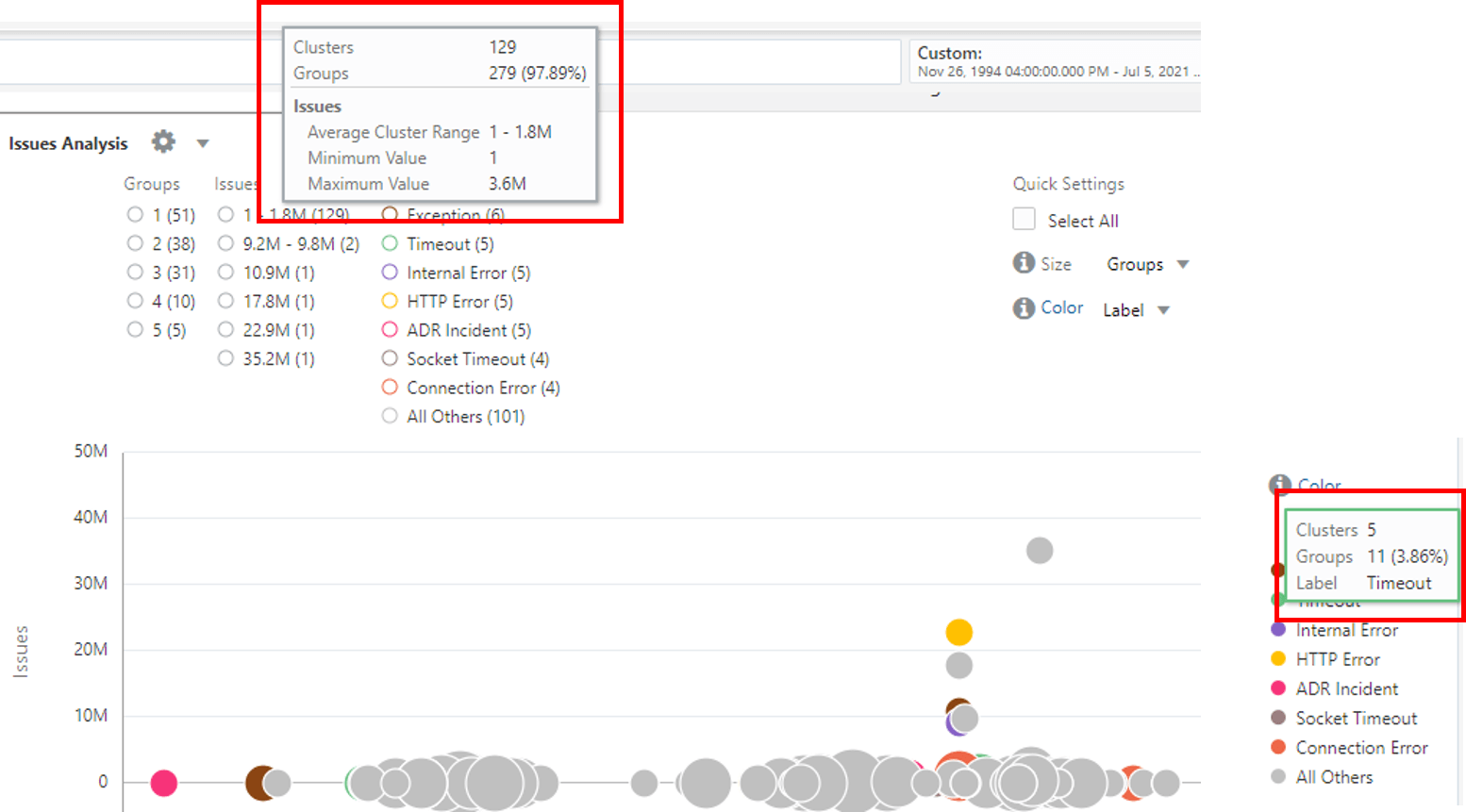

Analizar información de leyenda de gráfico

Cambiar el título del gráfico de análisis

Para mejorar la legibilidad del gráfico y para un análisis sencillo, puede cambiar el título del gráfico de burbujas mediante la opción del cuadro de diálogo Analizar.

Para modificar el título del gráfico de análisis, haga clic en el icono Configuración junto al título del gráfico y haga clic en Editar gráfico. Se muestra el cuadro de diálogo Analizar. Actualice el valor del campo Título del gráfico y haga clic en Enviar.

Como resultado, el título del gráfico ahora cambia al valor que haya proporcionado.

Control de los colores en el gráfico de análisis

Se seleccionan dos campos numéricos para trazar en los ejes X e Y. El campo Hora solo se puede utilizar para el eje X.

Se puede utilizar cualquier campo para controlar el color de las burbujas. No hay restricciones en los tipos de campos.
Los campos numéricos se pueden utilizar para controlar el tamaño de las burbujas. El valor de los campos controla el tamaño de la burbuja. Cuanto más grandes sean los valores, más grandes serán las burbujas.

Si desea ver los pasos para seleccionar los campos para controlar el color de las burbujas en el gráfico, consulte Adición de más campos para análisis con tamaño y color.

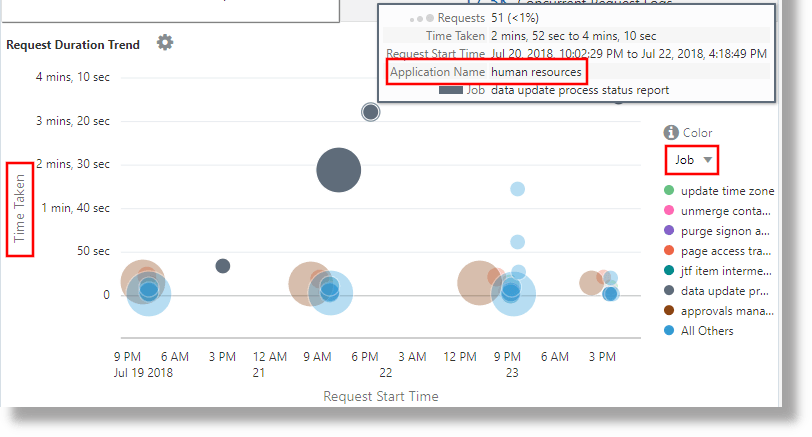

En el siguiente gráfico se muestra el Tiempo empleado para solicitudes, que se traza en el eje Y, y también la aplicación y el trabajo que participan en el análisis:

El campo Tiempo transcurrido se representa en el eje Y y los campos Trabajo y Aplicación se utilizan para controlar el color de las burbujas

Por defecto, el gráfico de análisis de enlaces selecciona automáticamente una paleta de colores en función de los valores del gráfico. Para seleccionar una paleta diferente o para agregar valores de campo adicionales, haga clic en el enlace Color. En el siguiente ejemplo, el campo Event Type tiene aplicada una paleta de colores Audit Analysis para diferentes valores:

'Log Source' = 'OCI Audit Logs'
| link Time, Event
| eval 'Event Type' =
       if(indexOf(Event,upload) != -1, Insert,
          indexOf(Event,update) != -1 or indexOf(Event,literal(patch)) != -1, Update,
          indexOf(Event,delete) != -1,Delete,
          indexOf(Event,get)    != -1 or indexOf(Event,list) != -1, Read, Other)
| classify 'Start Time','Event Type' as 'Audit Analysis'

el campo Tipo de evento tiene la paleta de colores Análisis de auditoría aplicada para diferentes valores
