Reconfiguración del entorno de red de Private Cloud Appliance

El entorno de red se configura durante la configuración inicial de Private Cloud Appliance. Un administrador del dispositivo puede actualizar esta configuración. Sin embargo, se recomienda una planificación cuidadosa, ya que esta configuración define las conexiones a la red local y podría interrumpir las operaciones del sistema.

Nota

No está soportado desactivar la autenticación BGP cambiando la contraseña de BGP a nula:

PCA-ADMIN> edit networkConfig adminbgppassword=

Incluso si este comando se completa correctamente, la autenticación BGP permanece activa y la contraseña no se modifica. Esta no es una condición de error, sino una función de seguridad. Para desactivar la autenticación BGP, debe hacerlo de forma explícita. El comando es:

PCA-ADMIN> edit networkConfig adminbgpauthentication=false

Importante

Introduzca las direcciones IP para los enlaces ascendentes exactamente como aparecen en la hoja de cálculo de configuración de red que completó en preparación. El orden de entrada es importante, especialmente cuando se agregan varias IP en el mismo campo, porque se asignan a conmutadores de columna vertebral y centro de datos específicos en la topología de enlace ascendente.

No se puede modificar la información de enrutamiento

Atención

No se admite el cambio de información de enrutamiento. Esto se aplica a las topologías de red configuradas con enrutamiento dinámico o estático.

Actualización de la información del nodo de gestión

Puede cambiar las direcciones IP y los nombres de host de los nodos de gestión.

Uso de la IU web de servicio

En el menú de navegación, haga clic en Network Environment.
En la página Network Environment Information (Información de entorno de red), haga clic en el separador Management Nodes (Nodos de gestión).

Aparecen los detalles de nodos de gestión.
En la esquina superior derecha de la página, haga clic en Editar.
Haga clic en Siguiente para navegar a la página que desea editar y, a continuación, actualizar los campos adecuados.

Para obtener una descripción de los campos, consulte Initial System Installation Checklist.
Haga clic en Save Changes.

Uso de la CLI del servicio

Visualice la información de configuración de red actual mediante el comando show NetworkConfig.

PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

Utilice el comando edit NetworkConfig para cambiar cualquiera de estos parámetros de nodo de gestión:
- IP de nodo de gestión 1
- Nombre del Host del Nodo de Gestión 1
- IP de nodo de gestión 2
- Nombre del Host del Nodo de Gestión 2
- IP de nodo de gestión 3
- Nombre del Host del Nodo de Gestión 3
- VIP de nodo de gestión
- Nombre de host VIP de nodo de gestión
```
PCA-ADMIN> edit NetworkConfig mgmt01Ip100g=172.n.n.190 mgmt02Ip100g=172.n.n.191
JobId: 52f5177d-402a-4a52-98fe-1cff9c1f26be
```

Actualización de la configuración de enlace ascendente del centro de datos

Puede cambiar los parámetros de la conexión física entre Private Cloud Appliance y la red local.

Atención

Si se vuelve a configurar la conexión al centro de datos, se interrumpe toda la conectividad de red hacia y desde el dispositivo. No es posible el tráfico de red mientras se reconfiguran las conexiones físicas. Todas las conexiones se restauran automáticamente cuando se completa la actualización de configuración.

Uso de la IU web de servicio

En el menú de navegación, haga clic en Network Environment.
En la página Network Environment Information (Información del entorno de red), haga clic en el separador Uplink (Enlace ascendente).

Aparecen los detalles del enlace ascendente.
En la esquina superior derecha de la página, haga clic en Editar.
Haga clic en Siguiente para navegar a la página que desea editar y, a continuación, actualizar los campos adecuados.

Para obtener una descripción de los campos, consulte Initial System Installation Checklist.
Haga clic en Save Changes.

Uso de la CLI del servicio

Visualice la información de configuración de red actual mediante el comando show NetworkConfig.

PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

Utilice el comando edit NetworkConfig para cambiar cualquiera de estos parámetros de enlace ascendente del centro de datos:
- Velocidad de puerto de enlace ascendente
- Recuento de puertos de enlace ascendente
- MTU de VLAN de enlace de subida
- FEC de puerto de enlace ascendente
```
PCA-ADMIN> edit NetworkConfig uplinkPortCount=2
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve
```

Actualización de la configuración de red de administración

Si utiliza la red de administración opcional, puede actualizar los parámetros mediante estos procedimientos.

Atención

Si actualmente no utiliza una red de administración independiente, la página Información de entorno de red de la interfaz de usuario web de servicio no mostrará un separador Red de administración ni ninguno de los parámetros de configuración relacionados. La salida del comando en la CLI de servicio tampoco mostrará ningún parámetro de red de administración. Primero debe activar la red de administración.

Cuando se configura una red de administración, no se puede volver a desactivar.

Para obtener información general sobre la configuración de la red de administración, consulte Data Center Network Configuration Guidelines. Para obtener descripciones de los parámetros de la red de administración, consulte Initial System Installation Checklist.

Uso de la IU web de servicio

Escenario 1: Red de administración desactivada

Si necesita activar y configurar una red de administración independiente, realice lo siguiente:

En el menú de navegación, haga clic en Network Environment.
En la esquina superior derecha de la página, haga clic en Editar.
En el asistente, vaya al separador Red de administración y defina Red de administración en Activar.
Introduzca todos los parámetros necesarios en los campos correspondientes del formulario.
Haga clic en Save Changes.

Escenario 2: Red de administración activada

Si ya ha configurado una red de administración independiente y necesita editar su configuración, siga estos pasos:

En el menú de navegación, haga clic en Network Environment.
En la página Network Environment Information (Información de entorno de red), haga clic en el separador Admin Network (Red de administración).

Aparecerán los detalles de la red de administración.
En la esquina superior derecha de la página, haga clic en Editar.
Haga clic en Siguiente para navegar a la página que desea editar y, a continuación, actualizar los campos adecuados.
Haga clic en Save Changes.

Uso de la CLI del servicio

Si actualmente no utiliza una red de administración independiente, la salida de la CLI no mostrará ningún parámetro de red de administración. Active primero la red de administración.

Visualice la información de configuración de red actual mediante el comando show NetworkConfig.

PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 4
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.10.10.97,10.10.10.101
  Spine2 Ip = 10.10.10.99,10.10.10.103
  Uplink Netmask = 255.255.255.254,255.255.255.254
  Management VIP Hostname = mypca
  Management VIP = 10.10.10.107
  NTP Server(s) = 10.80.211.105,10.211.17.1,10.68.48.1
  Uplink Port Fec = auto
  Public Ip range/list = 10.10.10.114/31,10.10.10.116/31,10.10.10.118/31,10.10.10.120/31,10.10.10.122/31,10.10.10.124/31,10.10.10.126/32
  Management Node1 Hostname = pcamn01
  Management Node2 Hostname = pcamn02
  Management Node3 Hostname = pcamn03
  Management Node1 Ip = 10.10.10.108
  Management Node2 Ip = 10.10.10.109
  Management Node3 Ip = 10.10.10.110
  Object Storage Ip = 10.10.10.113
  Enable Admin Network = true
  Admin Port Speed = 100
  Admin Port Count = 1
  Admin Vlan Mtu = 9216
  Admin Port Fec = auto
  Admin VLAN = 3915
  Admin Spine1 Ip = 10.25.0.111
  Admin Spine2 Ip = 10.25.0.112
  Admin Spine VIP = 10.25.0.110
  Admin Netmask = 255.255.255.0
  Admin Hsrp Group = 152
  Static Routing = false
  Uplink VLAN = 3911
  Peer1 Asn = 50000
  Peer1 Ip = 10.10.10.96,10.10.10.98
  Oracle Asn = 136025
  Bgp Topology = mesh
  Peer2 Asn = 50000
  Peer2 Ip = 10.10.10.100,10.10.10.102
  BGP Authentication = false
  BGP KeepAlive Timer = 60
  BGP Holddown Timer = 180
  Network Config Lifecycle State = ACTIVE
  admin DNS Address1 = 10.25.0.1
  admin Management Node1 Hostname = pcamn01admin.example.com
  admin Management Node2 Hostname = pcamn02admin.example.com
  admin Management Node3 Hostname = pcamn03admin.example.com
  admin Management Node1 Ip = 10.25.0.101
  admin Management Node2 Ip = 10.25.0.102
  admin Management Node3 Ip = 10.25.0.103
  admin Management VIP Hostname = mypcaadmin.example.com
  admin Management VIP = 10.25.0.100

Utilice el comando edit NetworkConfig para cambiar cualquiera de estos parámetros de red de administración:

Consejo

Introduzca edit networkConfig ? para mostrar los parámetros disponibles para la edición.
- Activación de red de administrador
- VIP de administración de cluster de nodo de gestión y nombre de host
- Nombre de host e IP de administración del nodo de gestión 1-3
- IP de DNS de administración 1-3
- Admin Recuento de puertos, velocidad, FEC
- CIDR de administrador
- VLAN y MTU de administración
- IP de gateway de administración
- Máscara de red de administración
- Columna 1+2 IP de administración
- VIP de administración de columna vertebral
```
PCA-ADMIN> edit NetworkConfig adminPortSpeed=25
JobId: 62f8137f-772a-4a52-98f4-1cfv9c1f24te

PCA-ADMIN> edit NetworkConfig adminCidr=10.25.0.1/24
JobId: 861381ae-cc63-44a2-a66e-8e095e4a99f9
```

Actualización de la información del servidor NTP

Nota

Puede comprobar el estado de conexión NTP de un sistema en ejecución en cualquier momento. En la interfaz de usuario web de servicio, se muestra en el separador NTP de la página Network Environment Information. En la CLI de servicio, puede ejecutar este comando:

PCA-ADMIN> checkNtpServers
Data:
  id              Accessible
  --              ----------
  10.64.0.252     true
  192.0.2.2       true

Puede editar o agregar direcciones IP para servidores NTP.

Uso de la IU web de servicio

En el menú de navegación, haga clic en Network Environment.
En la página Network Environment Information (Información de entorno de red), haga clic en el separador NTP.

Aparecen los detalles de NTP.
En la esquina superior derecha de la página, haga clic en Editar.
Haga clic en Siguiente para navegar a la página que desea editar y, a continuación, actualizar los campos adecuados.

Para obtener una descripción de los campos, consulte Initial System Installation Checklist.
Haga clic en Save Changes.

Uso de la CLI del servicio

Visualice la información de configuración de red actual mediante el comando show NetworkConfig.

PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

Utilice el comando edit NetworkConfig para cambiar los servidores NTP. Introduzca varias direcciones IP en una lista separada por comas:
```
PCA-ADMIN> edit NetworkConfig ntpIps=100.n.n.254,100.n.n.253
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve
```

Actualización de la información del servidor DNS

Puede editar o agregar direcciones IP para servidores DNS.

Uso de la IU web de servicio

En el menú de navegación, haga clic en Network Environment.
En la página Información de entorno de red, haga clic en el separador DNS.

Aparecen los detalles de DNS.
En la esquina superior derecha de la página, haga clic en Editar.
Haga clic en Siguiente para navegar a la página que desea editar y, a continuación, actualizar los campos adecuados.

Para obtener una descripción de los campos, consulte Initial System Installation Checklist.
Haga clic en Save Changes.

Uso de la CLI del servicio

Visualice la información de configuración de red actual mediante el comando show NetworkConfig.

PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

Utilice el comando edit NetworkConfig para cambiar las direcciones IP de DNS:
- IP1 de DNS
- IP2 de DNS
- IP3 de DNS
```
PCA-ADMIN> edit NetworkConfig DnsIp2=206.n.n.2
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve
```

Actualización de la configuración de dirección IP pública

Puede agregar direcciones IP públicas o cambiar las direcciones IP configuradas actualmente.

Atención

El cambio de direcciones IP públicas que están en uso puede provocar la interrupción del sistema.

Uso de la IU web de servicio

En el menú de navegación, haga clic en Network Environment.
En la página Network Environment Information (Información del entorno de red), haga clic en el separador Uplink (Enlace ascendente).

Aparecen los detalles del enlace ascendente.
En la esquina superior derecha de la página, haga clic en Editar.
Haga clic en Siguiente para navegar a la página que desea editar y, a continuación, actualizar los campos adecuados.

Para obtener una descripción de los campos, consulte Initial System Installation Checklist.
Haga clic en Save Changes.

Uso de la CLI del servicio

Visualice la información de configuración de red actual mediante el comando show NetworkConfig.

PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

Utilice el comando edit NetworkConfig para cambiar las direcciones IP públicas o la dirección IP pública del almacenamiento de objetos:
- IP pública de Object Storage
- Lista/rango de IP pública
```
PCA-ADMIN> edit NetworkConfig PublicIps= 10.n.n.17/32,10.n.n.18/32,10.n.n.19/32
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve
```

Configuración de valores de proxy del dispositivo

El procedimiento de configuración inicial del dispositivo, como se describe en Completing the Initial Setup and Configuration, no proporciona ninguna opción para agregar una configuración de proxy para todo el sistema. Sin embargo, algunos de los servicios de infraestructura y plataforma requieren conectividad con puntos finales fuera del entorno del dispositivo. Por ejemplo, para la federación con un proveedor de identidad (IDP), los servicios IAM y Admin deben adquirir metadatos de ese servidor externo (para los usuarios de Compute Enclave y Service Enclave, respectivamente). Si el tráfico de red pasa a través de un servidor proxy en el centro de datos, las solicitudes entre el dispositivo y el servidor externo no se pueden completar correctamente.

Para activar la comunicación de red externa mediante un servidor proxy de centro de datos, agregue la configuración de proxy a la configuración de red del dispositivo. Asegúrese de que el procedimiento de configuración inicial del dispositivo se haya completado primero.

Uso de la IU web de servicio

En el menú de navegación Configuración de PCA, haga clic en Detalles del dispositivo.

La página Detalles del dispositivo contiene propiedades del sistema, como dominio, región y dominio.
Para configurar un proxy en el nivel del dispositivo, haga clic en el botón Set Rack-Wide Proxy (Establecer proxy en rack) en la esquina superior derecha.

Aparece una ventana de configuración de proxy.
Complete los parámetros de configuración de proxy:
- Nombre del Proxy: Introduzca el nombre de dominio completo del servidor proxy.
- Host de Proxy: Introduzca la dirección IP del servidor proxy.
- Puerto de Proxy: Introduzca el número de puerto que utiliza el servidor proxy para las solicitudes de enrutamiento.
- Nombre de Usuario de Proxy: Si es necesario, introduzca un nombre de usuario para la autenticación con el servidor proxy.
- Contraseña de Proxy: Si es necesario, introduzca la contraseña para el nombre de usuario de proxy.
- Proxy Confirm Password (Confirmar contraseña del proxy): si es necesario, vuelva a introducir la contraseña del proxy para confirmarla.
Los parámetros de nombre de usuario y contraseña son opcionales, en caso de que el servidor proxy necesite autenticación. Los detalles se almacenan en el Servicio Secreto (Vault), donde los servicios pueden recuperarlos de forma segura para establecer su conexión externa.
Haga clic en Set Rack-Wide Proxy para guardar la configuración del proxy.

La configuración de proxy se muestra en un separador independiente en la página Detalles de dispositivo.
Para suprimir la configuración de proxy del dispositivo, vaya a la página Detalles del dispositivo y haga clic en Borrar proxy en rack en la esquina superior derecha.
Si necesita modificar la configuración de proxy almacenada, suprímala y vuelva a rellenar la ventana de configuración de proxy con los parámetros correctos.

Uso de la CLI del servicio

Agregue los detalles de configuración del proxy mediante el comando setProxy.

Sintaxis (introducida en una sola línea):
```
PCA-ADMIN> setProxy
proxyName=<proxy_fqdn>
proxyHost=<proxy_ip>
proxyPort=<proxy_port>
proxyUsername=<proxy_user>
proxyPassword=<proxy_password>
proxyConfirmPassword=<proxy_password>
```
Ejemplo:
```
PCA-ADMIN> setProxy proxyName=myproxy.example.com
proxyHost=172.16.0.100
proxyPort=8080
proxyUsername=proxyuser
proxyPassword=********
proxyConfirmPassword=********
```
Los parámetros de nombre de usuario y contraseña son opcionales, en caso de que el servidor proxy necesite autenticación. Los detalles se almacenan en el Servicio Secreto (Vault), donde los servicios pueden recuperarlos de forma segura para establecer su conexión externa.
Para suprimir la configuración de proxy del dispositivo, introduzca el comando clearProxy. No se necesitan parámetros de comando.
Si necesita modificar la configuración del proxy almacenado, vuelva a ejecutar el comando setProxy con los parámetros correctos.

Activación de la conectividad externa IPv6

La conexión entre Private Cloud Appliance y la red local se puede configurar opcionalmente para admitir el tráfico IPv6. Se trata de una implementación de pila doble, lo que significa que se aplica una configuración base IPv4 durante la instalación y configuración iniciales del sistema, y la compatibilidad con IPv6 está activada en paralelo.

Importante

Actualmente, la conectividad de red virtual IPv6 solo está soportada para instancias informáticas con VNIC SR-IOV (virtualización de E/S raíz única).

Consejo

Mantenga las direcciones IPv4 y IPv6 equivalentes y los CIDR fáciles de identificar mediante un esquema de conversión legible por humanos.

Uso de la IU web de servicio (preferida)

La conectividad de la instancia informática IPv6 requiere que los paquetes IPv6 se enruten a través de los enlaces ascendentes y a las subredes en las que las instancias informáticas tienen una dirección IPv6. La interfaz de usuario web de servicio proporciona una página de configuración de red para este fin.

En el menú de navegación, en Configuración de PCA, seleccione Entorno de red IPv6.
En la página Información de entorno de red IPv6, en la esquina superior derecha, haga clic en Editar.

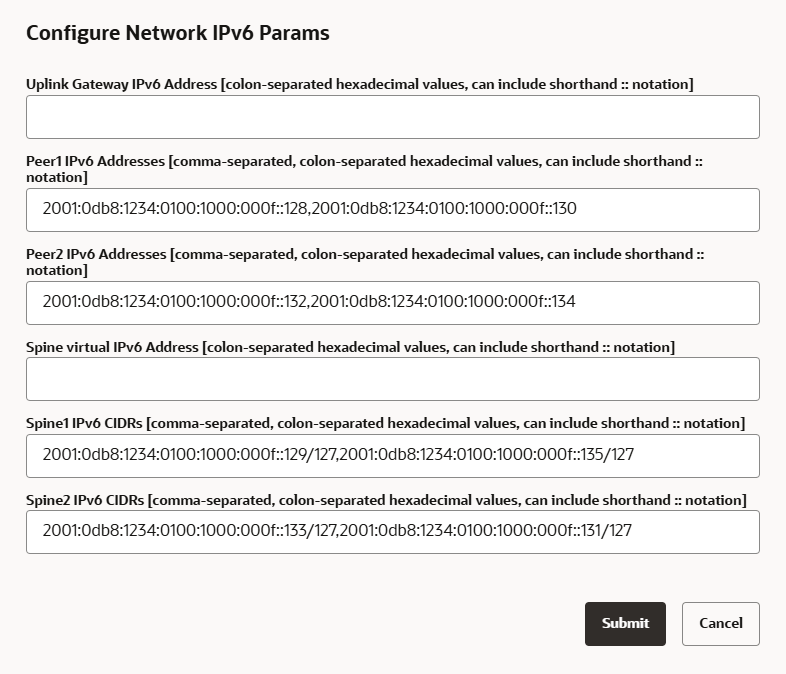

Se muestra la ventana Configuración de red IPv6.
Complete los parámetros IPv6 necesarios para los enlaces ascendentes del sistema.

En el ejemplo se muestra una topología de malla con enrutamiento dinámico. Para el enrutamiento estático, los parámetros necesarios son la puerta de enlace ascendente y las IP virtuales de columna.
Haga clic en Enviar para aplicar la configuración IPv6 a los enlaces ascendentes.
Para eliminar la configuración IPv6, edite y envíe los campos de parámetros vacíos.

Uso de la CLI del servicio

También puede definir los parámetros de configuración IPv6 desde la CLI mediante el comando edit NetworkConfigV6.

Sintaxis del comando:

PCA-ADMIN> edit networkConfigV6
uplinkGatewayV6Ip=<value>
peer1V6Ip=<value>
peer2V6Ip=<value>
spineV6Vip=<value>
spine1V6Cidr=<value>
spine2V6Cidr=<value>

Ejemplo:

PCA-ADMIN> edit networkConfig \
peer1V6Ip=2001:0db8:1234:0100:1000:000f::128,2001:0db8:1234:0100:1000:000f::130 \
peer2V6Ip=2001:0db8:1234:0100:1000:000f::132,2001:0db8:1234:0100:1000:000f::134 \
spine1V6Cidr=2001:0db8:1234:0100:1000:000f::129/127,2001:0db8:1234:0100:1000:000f::135/127 \
spine2V6Cidr=2001:0db8:1234:0100:1000:000f::133/127,2001:0db8:1234:0100:1000:000f::131/127

Para eliminar la configuración IPv6, introduzca el mismo comando con los parámetros definidos en valores vacíos.

PCA-ADMIN> edit networkConfigV6 peer1V6Ip= peer2V6Ip= spine1V6Cidr= spine2V6Cidr=

Documentación de Oracle Cloud Infrastructure

Reconfiguración del entorno de red de Private Cloud Appliance

No se puede modificar la información de enrutamiento

Actualización de la información del nodo de gestión

Actualización de la configuración de enlace ascendente del centro de datos

Actualización de la configuración de red de administración

Actualización de la información del servidor NTP

Actualización de la información del servidor DNS

Actualización de la configuración de dirección IP pública

Configuración de valores de proxy del dispositivo

Activación de la conectividad externa IPv6
