Cableado del dispositivo Roving Edge
Use los siguientes diagramas para ubicar los conectores en la parte posterior del dispositivo Roving Edge Device a medida que conecta los cables en este procedimiento.
Para cumplir con los requisitos de MIL-STD-461 Rev G RE102, todos los cables de red Ethernet conectados al dispositivo Roving Edge deben tener la clasificación CAT8. De lo contrario, el requisito mínimo para los cables Ethernet es CAT6.
La mayoría de los dispositivos requieren que descargue un gran archivo de software de 25 GB para autoaprovisionar el dispositivo. Para garantizar una instalación sin problemas, recomendamos conectar el dispositivo a una red de alta velocidad.

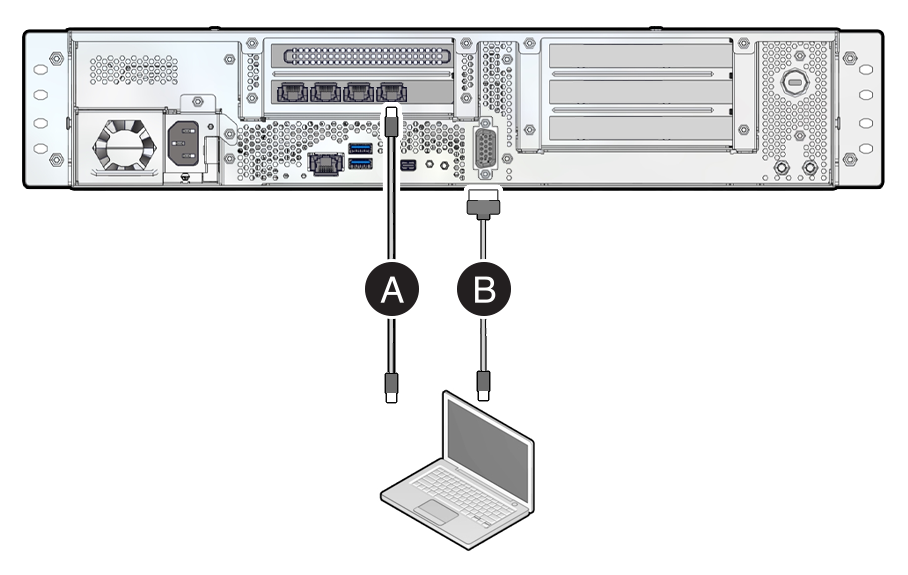

Conecte los cables al puerto Ethernet predeterminado y al puerto de la consola serie, como se muestra en los siguientes diagramas.
-
Use un cable Ethernet 10GBaseT RJ-45 para conectar el puerto Ethernet del dispositivo al conmutador Ethernet.
-
Conecte el cable serie USB proporcionado desde el puerto de la consola serie del dispositivo a un conector USB en el host de control, como un portátil.
Dispositivo Roving Edge 2: unidades de computación, GPU y almacenamiento
-
Conecte el cable de alimentación proporcionado al receptáculo de alimentación del dispositivo y a la fuente de alimentación, pero aún no encienda el dispositivo.

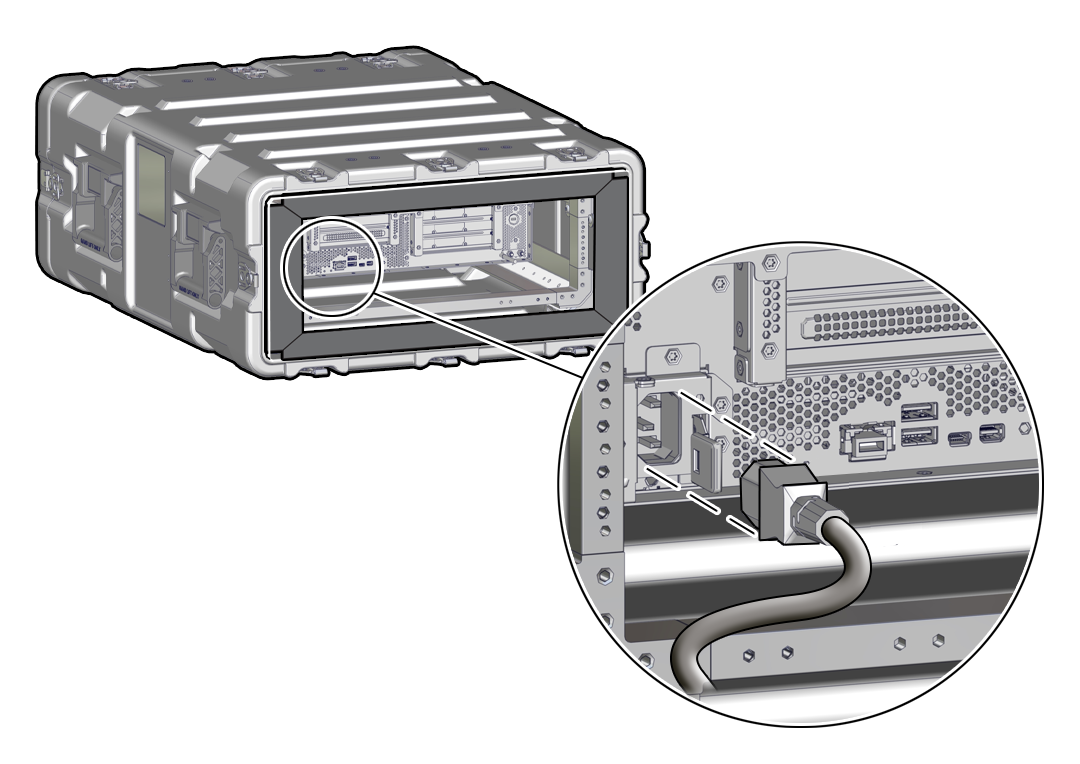

En la siguiente ilustración, se muestra dónde conectar el cable de alimentación en un dispositivo Roving Edge Device 2 que se encuentra en una carcasa reforzada.
