Montaje del dispositivo en un bastidor

Montaje en rack del dispositivo

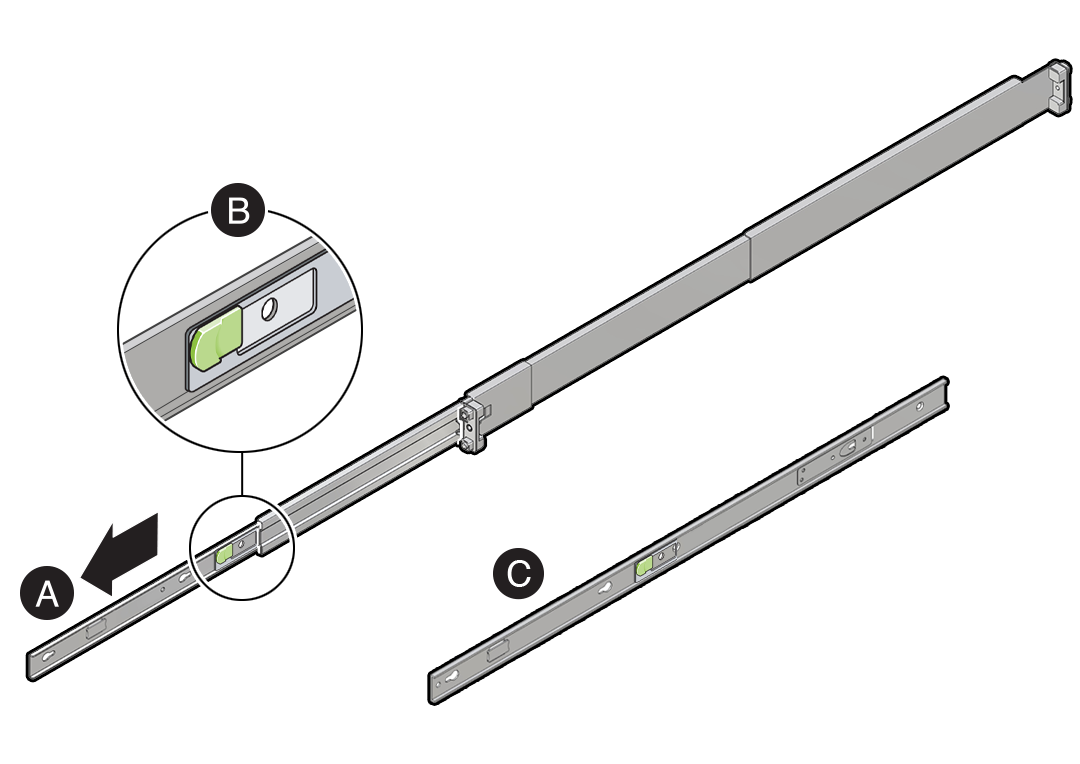

1. Separe los soportes de montaje del dispositivo de las guías deslizantes.




   1. Extraiga los soportes de montaje de los soportes de las guías deslizantes.
   2. Presione la palanca de liberación para liberar el mecanismo de bloqueo.
   3. Extraiga los soportes de montaje de las guías laterales.

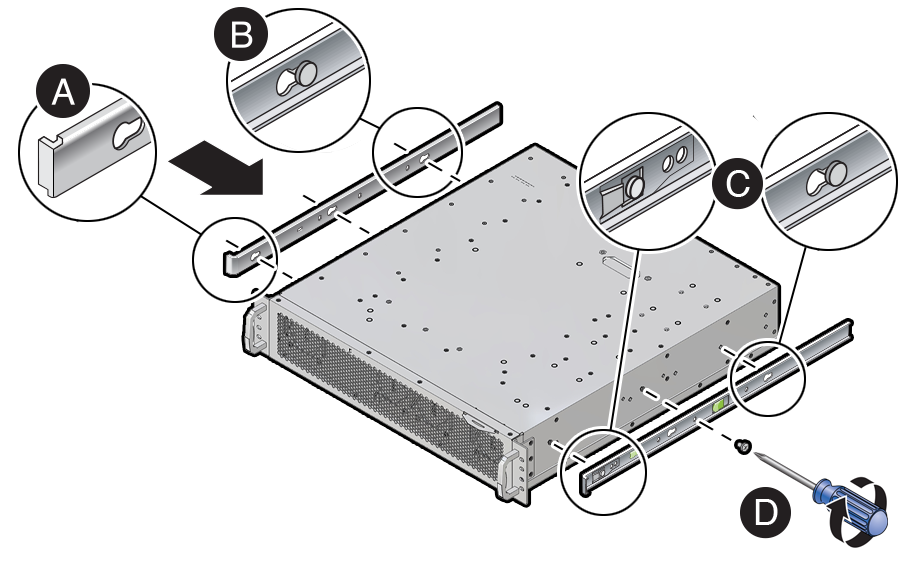

2. Conecte los soportes de montaje al dispositivo.





   1. Coloque los soportes de montaje contra el dispositivo de modo que el tope de la guía deslizante se encuentre en la parte frontal del dispositivo.

   2. Alinee las aberturas de las cerraduras del soporte de montaje con las clavijas de localización en el lateral del dispositivo.
   3. Empuje los soportes de montaje hacia adelante hasta que se bloqueen en su lugar con una selección audible.
   4. Fije los soportes de montaje mediante la instalación de un tornillo M4 a cada lado del dispositivo.

3. Identifique la ubicación en el rack donde desea colocar el dispositivo.

   El dispositivo Roving Edge Device requiere dos unidades de rack (2U) de espacio vertical.

   Atención



   Para reducir el riesgo de lesiones personales, estabilice el armario de bastidores y, si está disponible, extienda la barra antivolcado antes de instalar el servidor.

4. Si los postes del rack no están etiquetados, marque los orificios de montaje en los postes delantero y trasero para garantizar una instalación nivelada.

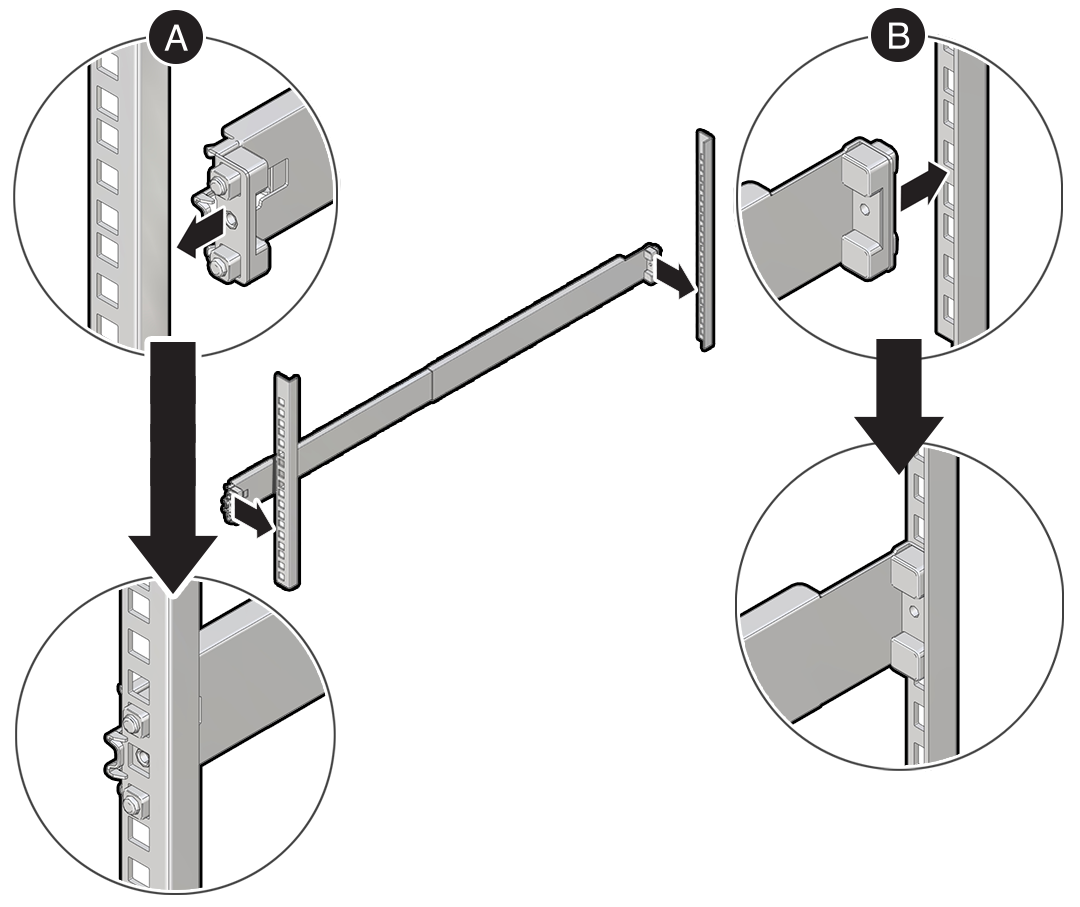

5. Conecte las dos guías deslizantes al bastidor.




   1. Ajuste las guías deslizantes delanteras en los postes delanteros del rack.
   2. Ajuste las guías deslizantes posteriores para alcanzar los postes posteriores del rack y, a continuación, coloque las guías deslizantes en los postes posteriores del rack.

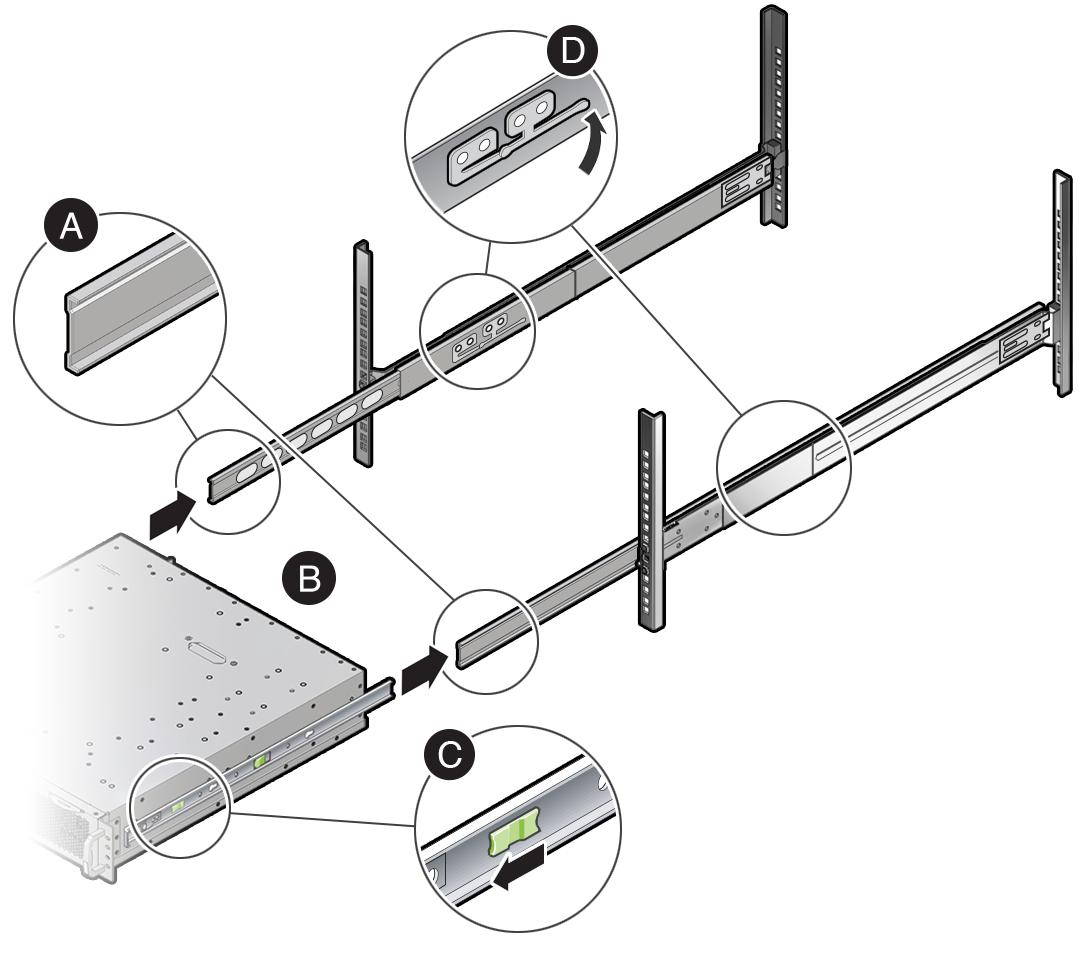

6. Instale el dispositivo en las guías deslizantes.




   1. Amplíe las guías deslizantes frontales internas.
   2. Deslice los soportes de montaje en las guías deslizantes extendidas hasta que el dispositivo esté firmemente soportado por las guías deslizantes, pero se extraiga del bastidor.
   3. Tire de la palanca verde hacia adelante para permitir que los soportes de montaje se deslicen completamente dentro de las guías deslizantes.
   4. Levante la palanca de detención de las guías deslizantes y empuje el dispositivo completamente dentro del bastidor.

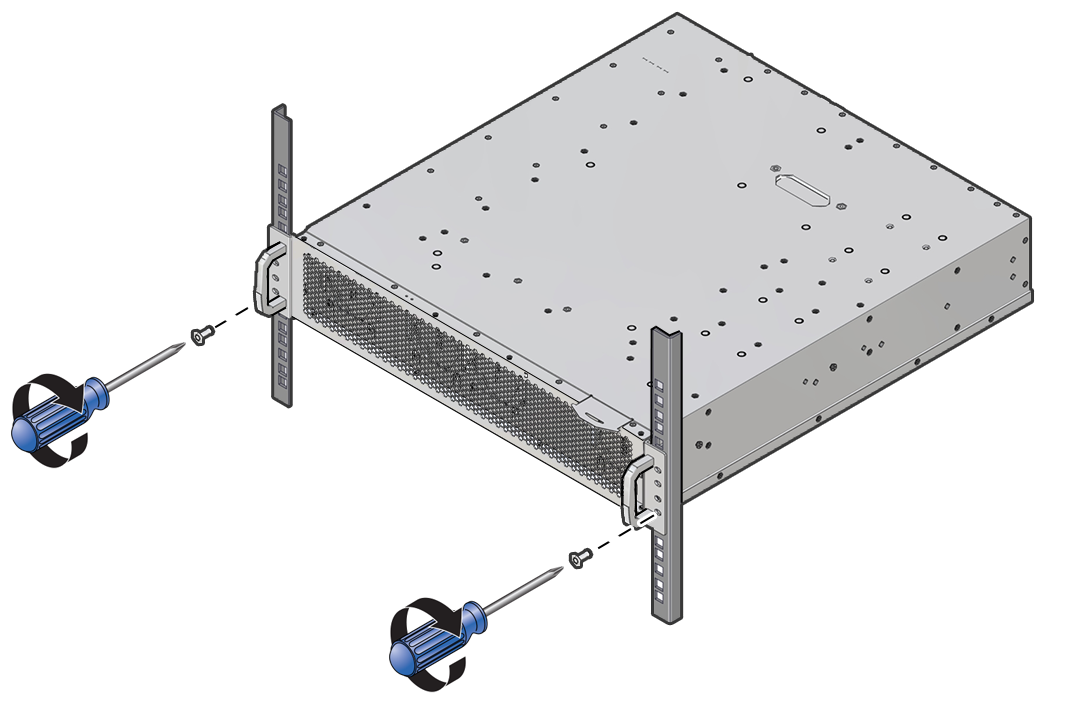

7. Instale dos tornillos M4 en la parte frontal del dispositivo.
