Identificación de elementos del panel frontal y posterior
Utilice una de las siguientes ilustraciones para familiarizarse con los conectores de dispositivos Roving Edge.
Para cumplir con los requisitos de MIL-STD-461 Rev G RE102, todos los cables de red Ethernet conectados al dispositivo Roving Edge deben tener la clasificación CAT8. De lo contrario, el requisito mínimo para los cables Ethernet es CAT6.

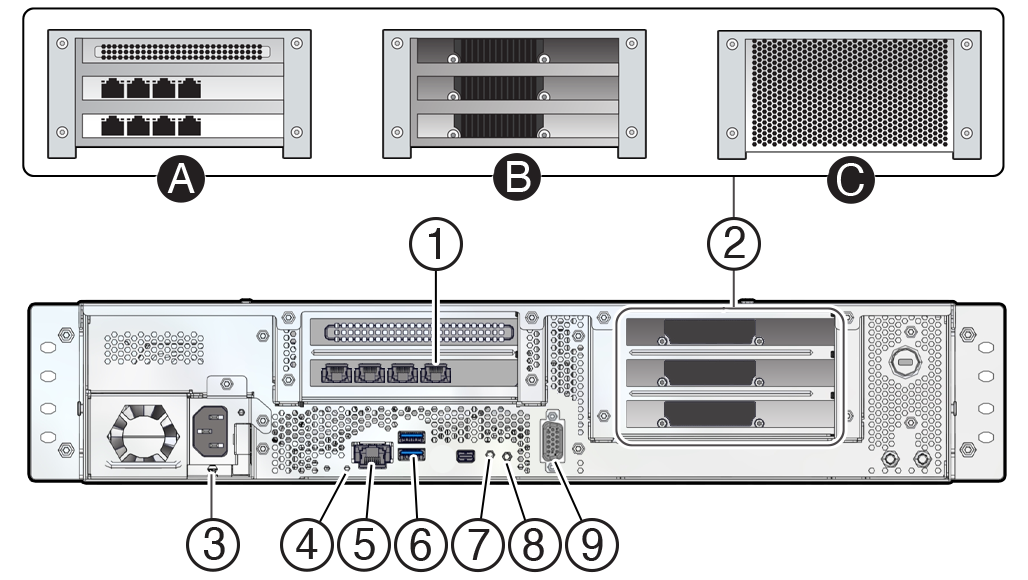

Dispositivo Roving Edge 2 – Panel posterior
| Nº | Descripción |
|---|---|
| 1 |
PCIe 0: 1 tarjeta Ethernet 10GBASE-T de cuatro puertos con asignaciones de puertos RJ-45 de izquierda a derecha: 3, 2, 1, 0 Para todas las unidades, utilice los siguientes puertos:
|

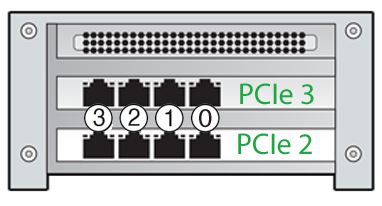

| 2A | Unidad de computación incluye 2 tarjetas Ethernet 10GBASE-T de cuatro puertos adicionales.  No se admite la vinculación Ethernet. Todos los puertos de PCIe 2 y PCIe 3 deben permanecer desconectados. |
| 2B |
unidad de GPU incluye 3 GPU NVIDIA AD104GL [L4]. |
| 2C |
Unidad de almacenamiento incluye 4 unidades de estado sólido 15.38 adicionales. |
| 3 | Receptáculo de alimentación |
| 4 |
LED de Estado del Sistema
|
| 5 | Puerto RJ-45 reservado, solo para uso de Oracle. |
| 6 |
Dos dispositivos USB 3.0. El puerto superior está reservado para el uso de resolución de problemas de fábrica. El puerto inferior se puede conectar a instancias activadas para USB. Para conocer los requisitos, consulte Connecting USB Devices to Instances. |
| 7 | Botón Restablecer |
| 8 | Interruptor de alimentación y LED
|
| 9 | Puerto de la consola serie DB-9. Su comunicación inicial con el dispositivo se realiza a través de la consola serie que está conectada a una computadora host de control, como una computadora portátil. Consulte Cable the Roving Edge Device. |
¿Qué es lo siguiente?

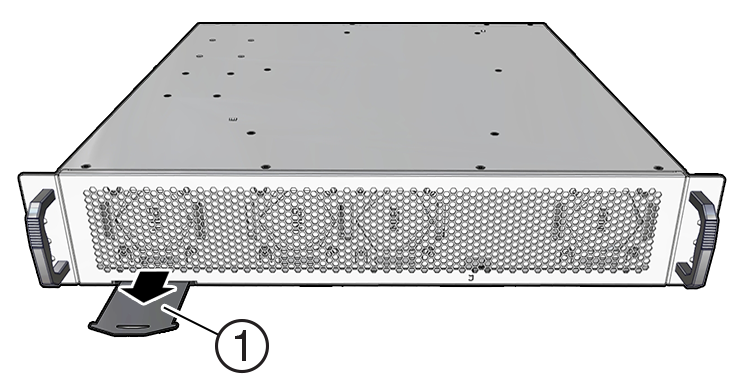

Dispositivo Roving Edge 2 – Panel frontal
| Nº | Descripción |
|---|---|
| 1 | Tarjeta de extracción. La tarjeta muestra dónde obtener la documentación y muestra los números de serie y de modelo. Vea ambos lados de la tarjeta. |
