Eliminación de las mayúsculas finales de la caja reforzada

Si el dispositivo Roving Edge está en una carcasa reforzada, debe extraer las tapas de extremo frontal y posterior para acceder a los conectores de cables. Las mayúsculas finales permanecen eliminadas durante la operación.

Atención

No elimine el dispositivo Roving Edge de la caja. Si lo hace, puede dañar el dispositivo.
Atención

Deje las tapas finales extraídas durante la operación para garantizar una circulación de aire adecuada. Vuelva a instalar las mayúsculas finales solo cuando el dispositivo esté apagado.

  1. En la parte delantera y trasera de la carcasa reforzada, encuentre los 16 cierres giratorios alados.

    Nota: La tapa trasera tiene ruedas.

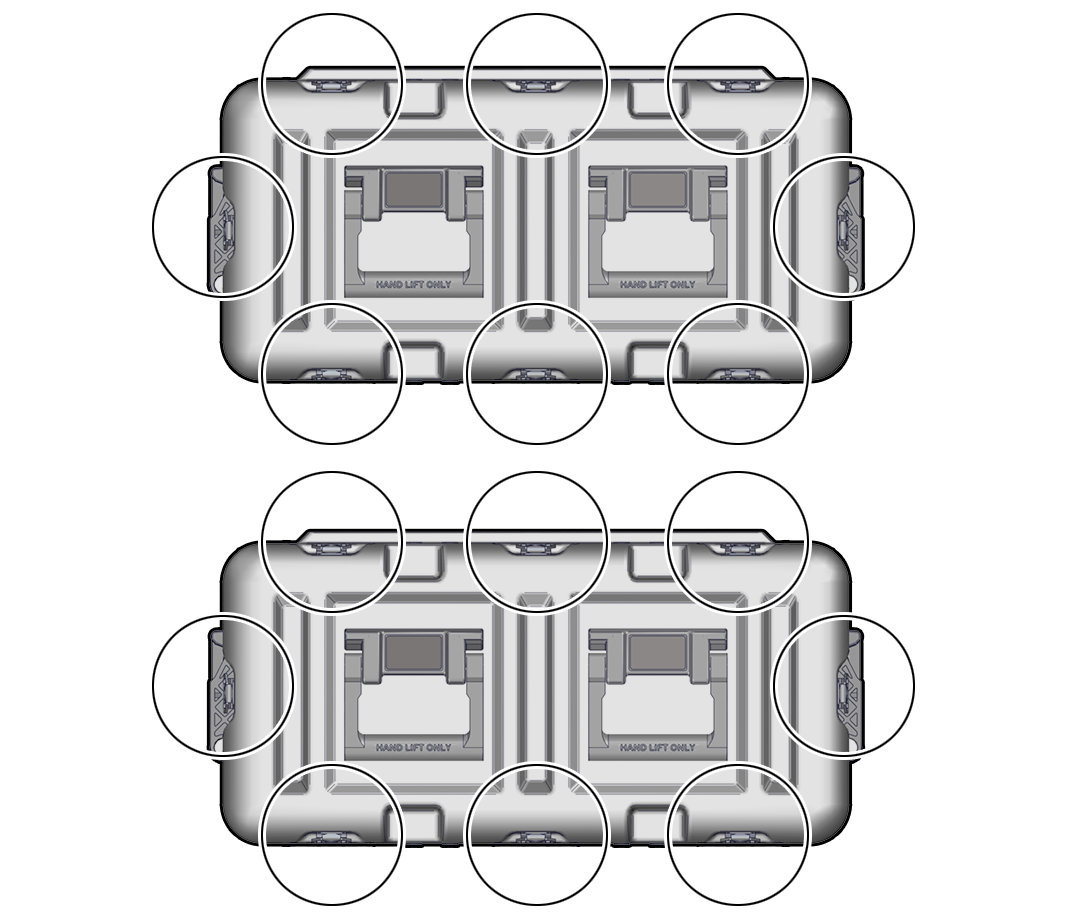

    Ilustración en la que se muestran la parte frontal y posterior de la carcasa reforzada en la que se encuentran los pasadores giratorios alados.

  2. Abra los 16 pasadores giratorios alados en la parte delantera y trasera de la caja levantando el pasador y girando el pasador en sentido contrario a las agujas del reloj.

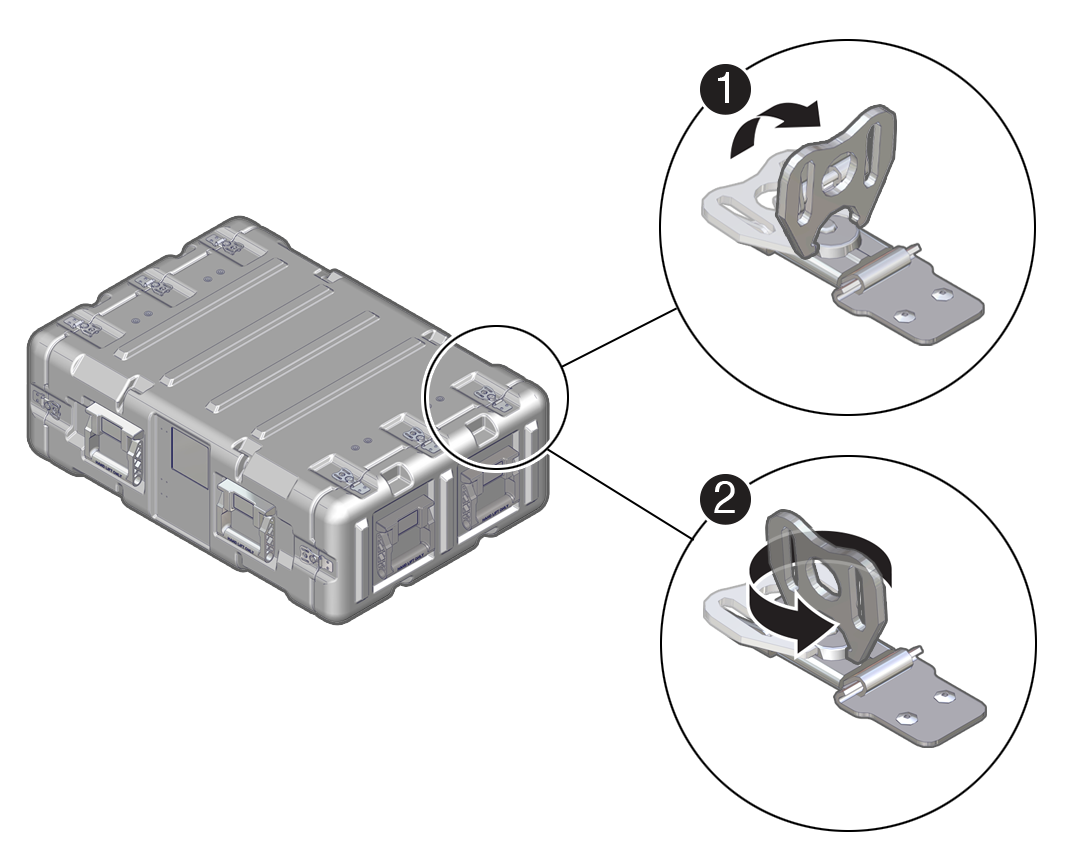

    Ilustración en la que se muestra cómo se abren los pasadores.

  3. Extraiga las tapas frontales y posteriores.

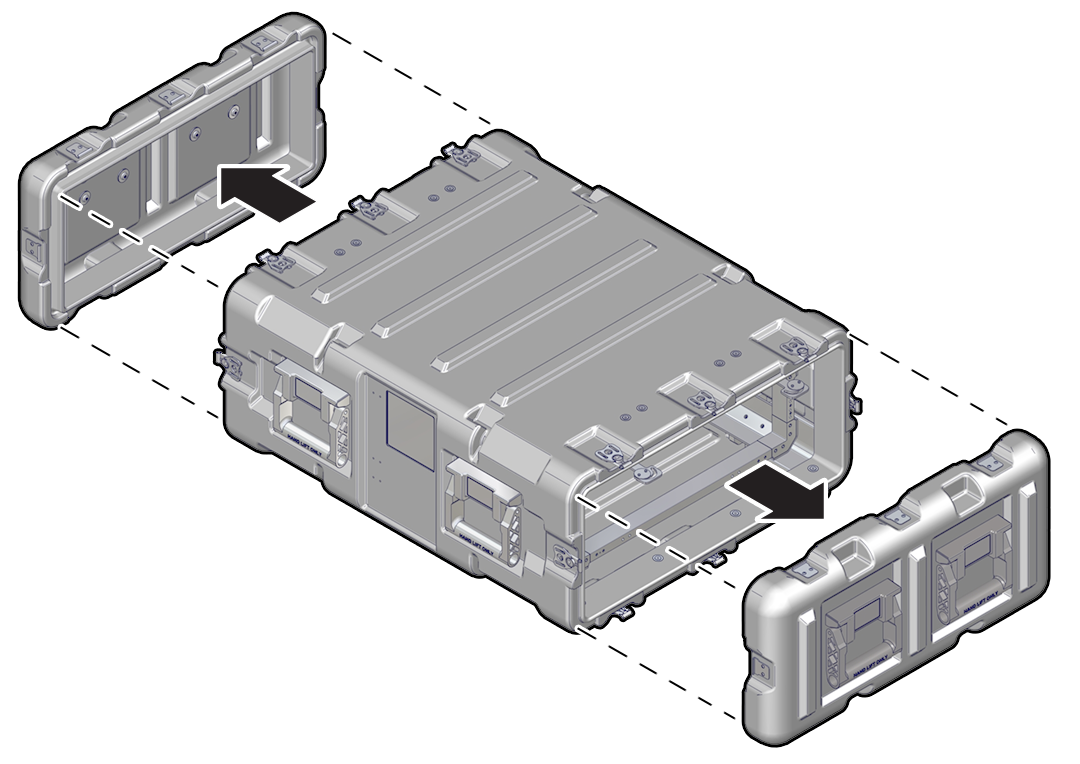

    Ilustración en la que se muestra la extracción de la tapa final.

  4. Extraiga la bolsa de cables y extienda los ganchos de la tapa final.

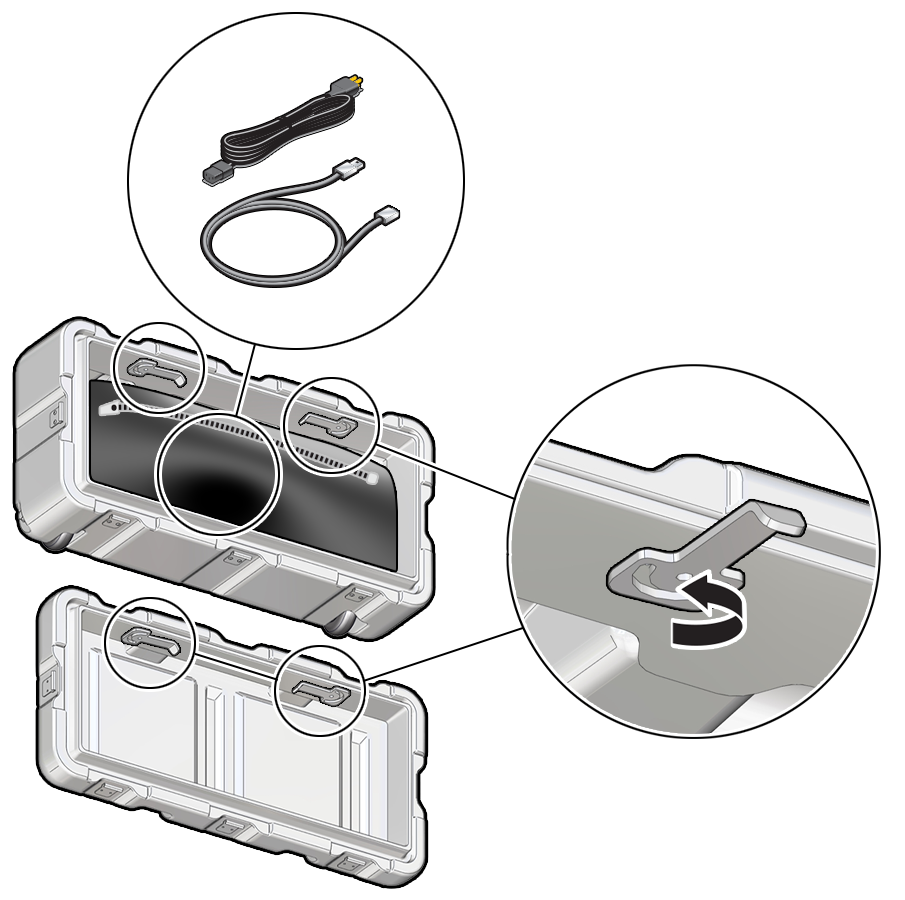

    Ilustración en la que se muestran los ganchos de tapa final que se utilizan para almacenar las tapas finales en el lateral de la caja.
  5. Cuelgue las tapas de los extremos en los lados de la carcasa resistente.

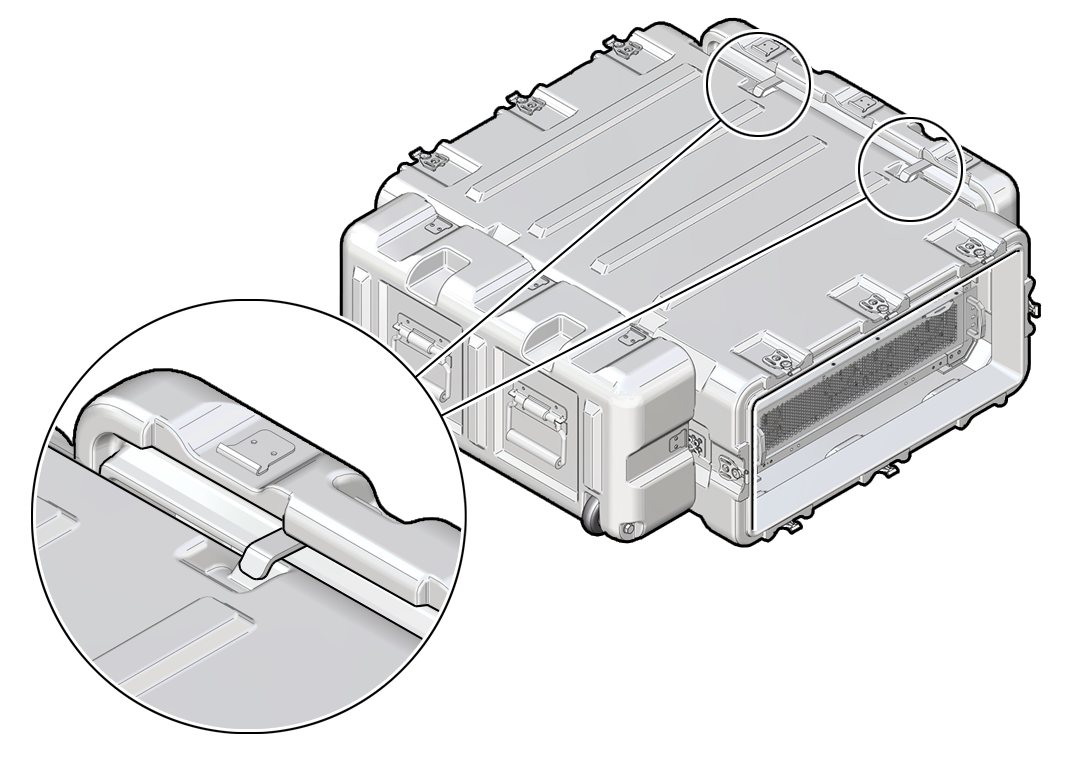

    Ilustración de las tapas de extremo que cuelgan a cada lado de la carcasa.
