Nota:

Active la resolución de DNS para las máquinas virtuales de gestión de Oracle Cloud VMware Solution y el host ESXi del segmento de superposición NSX-T.

Visión general

Oracle Cloud VMware Solution permite crear y gestionar centros de datos definidos por software (SDDC) activados por VMware en Oracle Cloud Infrastructure (OCI). Oracle Cloud VMware Solution proporciona NSX-T como herramienta de redes definidas por software por defecto.

NSX-T permite al cliente configurar una amplia gama de opciones de red, como conmutadores, enrutamiento, firewall distribuido y muchas más.

Este es el segundo tutorial de la serie de tres partes que describe la activación de la resolución de nombres para diferentes dominios, por ejemplo, URL públicas, dominios locales y máquinas virtuales de gestión de Oracle Cloud VMware Solution.

En este tutorial se describe cómo activar la resolución de nombres para las máquinas virtuales de gestión de Oracle Cloud VMware Solution desde el segmento de superposición respaldado por NSX-T.

Objetivo

Oracle Cloud VMware Solution NSX-T Manager permite la resolución de nombres de segmentos superpuestos a varios destinos, como Internet, máquinas virtuales de gestión de Oracle Cloud VMware Solution, red local y otros.

NSX-T clasifica ampliamente los dominios como zonas de DNS y FQDN por defecto. La integración será útil para escenarios en los que el cliente tenga diferentes dominios/servidores DNS. Ayudará a los administradores a redirigir el tráfico de los servidores de nombres a servidores individuales sin tener que señalar todas las consultas a servidores de nombres específicos.

Después de seguir este tutorial, los administradores de NSX-T podrán resolver las máquinas virtuales de Oracle Cloud VMware Solution Management (a través del nombre) de segmentos de superposición respaldados por NSX-T.

Requisitos

Tarea 1: Activar listener de DNS de VCN de OCI

El aprovisionamiento del SDDC de OCVS crea una zona privada de DNS de OCI para las máquinas virtuales de gestión de OCVS.

El DNS de VCN de OCI puede aceptar solicitudes entrantes de DNS para la resolución de nombres de dominios de DNS privados. Este punto final de DNS se denomina listener. Consulte la documentación de DNS de VCN para obtener más información.

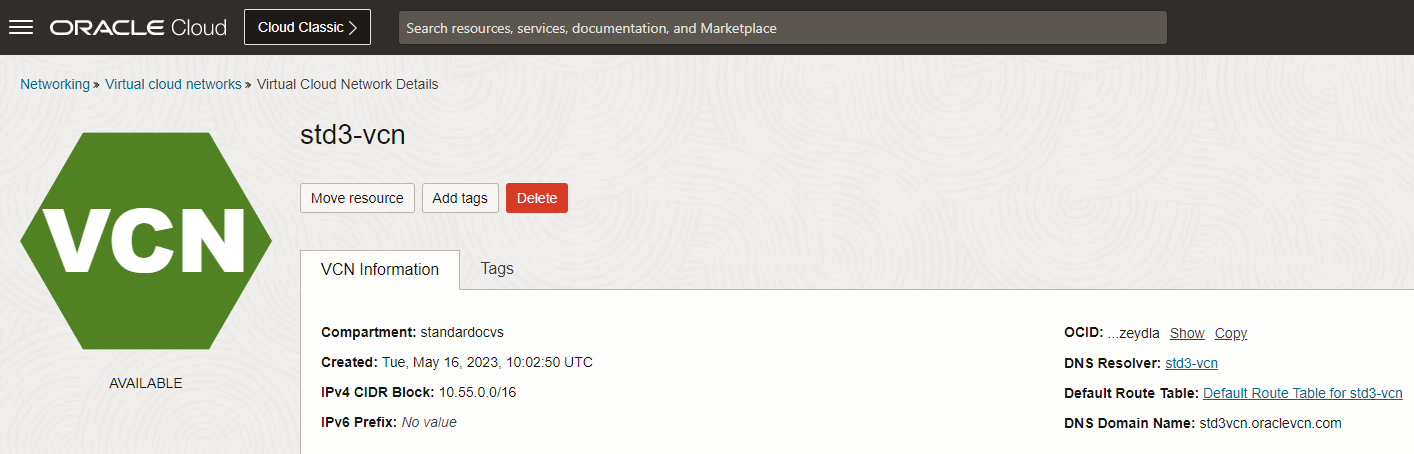

  1. Navegue al portal de VCN de OCI y haga clic en el enlace de resolución de DNS.

    RackWare RMM - BYOL

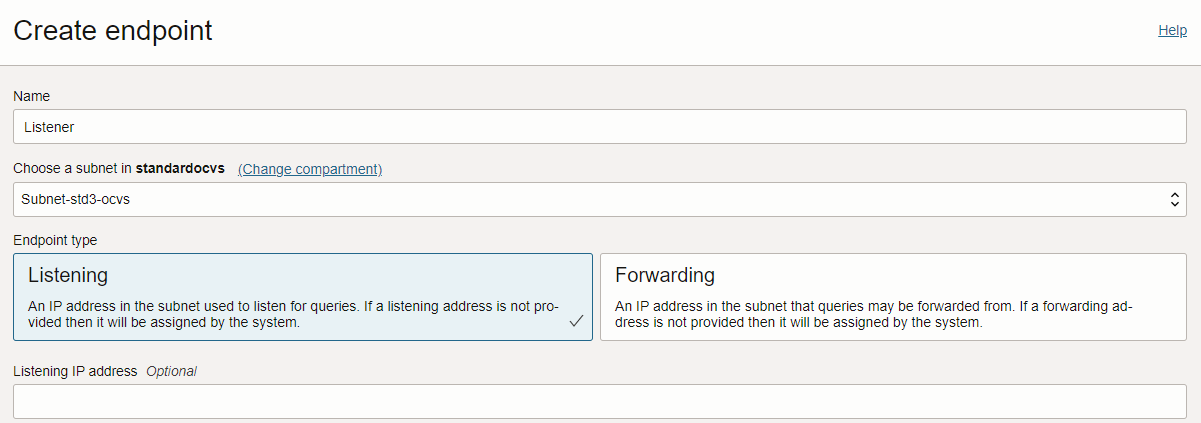

  2. Haga clic en Puntos finales y, a continuación, en Crear punto final.

    • Introduzca el nombre como listener.
    • Seleccione la subred de aprovisionamiento que hemos registrado en el paso anterior.
    • Seleccione el tipo de punto final como escucha.
    • La dirección IP de recepción (deje en blanco).
    • Haga clic en Crear punto final.

    RackWare RMM - BYOL

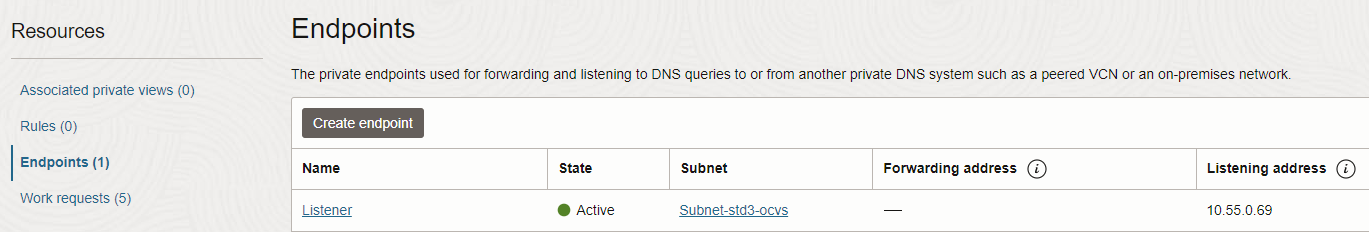

Se creará un punto final de listener

Agregar host a ciclo de DR

Tarea 2: Activar la comunicación en la subred de aprovisionamiento

Permitiremos la comunicación a hosts de OCVS ESXi desde segmentos de superposición NSX-T y viceversa.

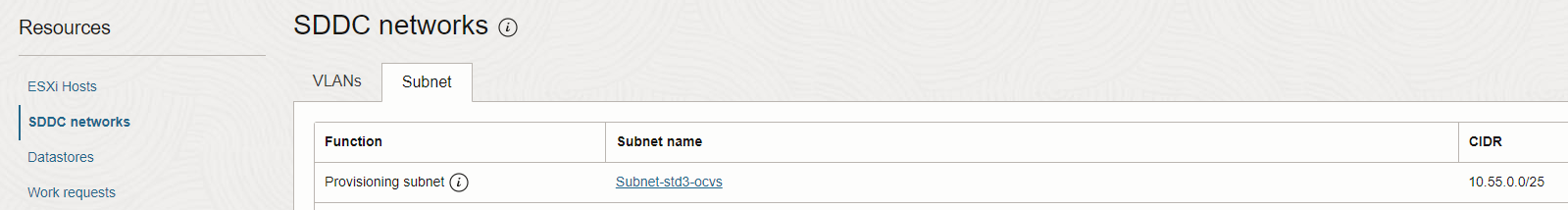

Haga clic en el menú Navegación, híbrida, solución VMware seguida de SDDC. Desplácese hacia abajo y haga clic en las redes de SDDC. En el separador Subred, se muestra la subred de aprovisionamiento.

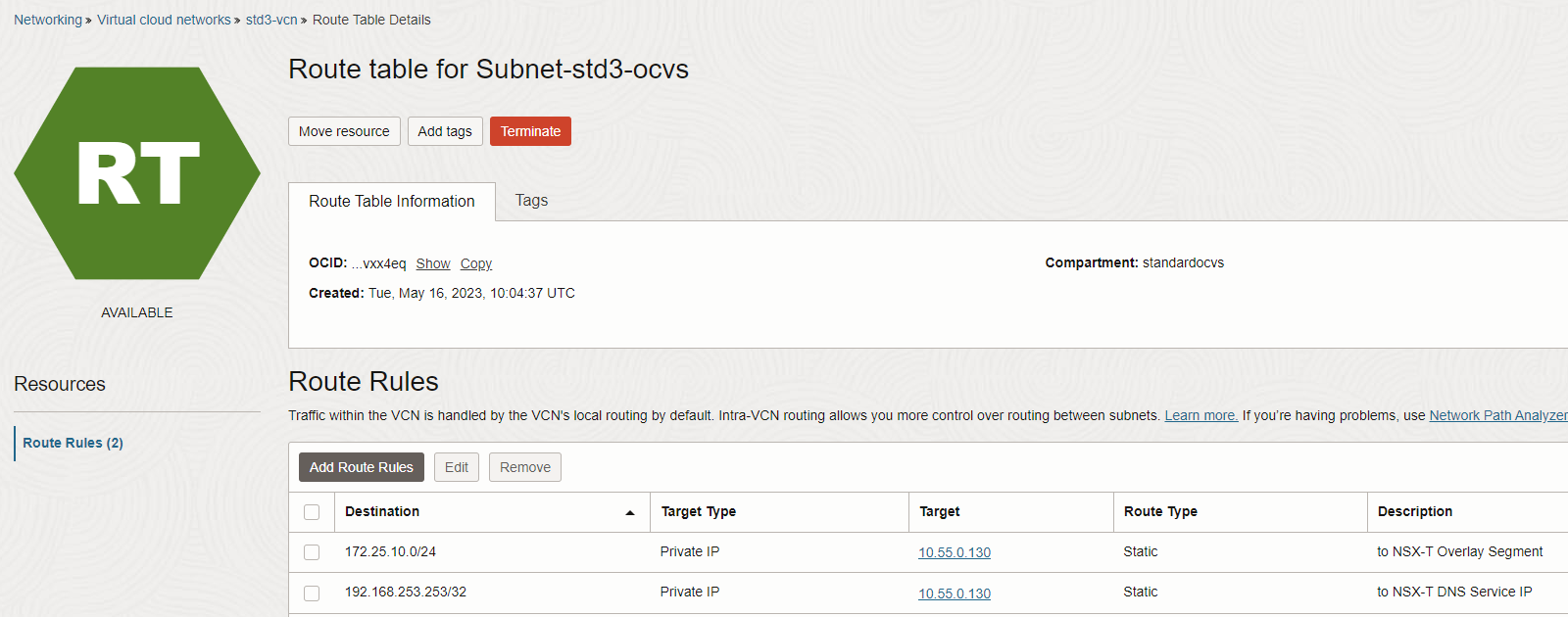

  1. Navegue hasta la subred de aprovisionamiento de Oracle Cloud VMware Solution y active la comunicación en la tabla de rutas.

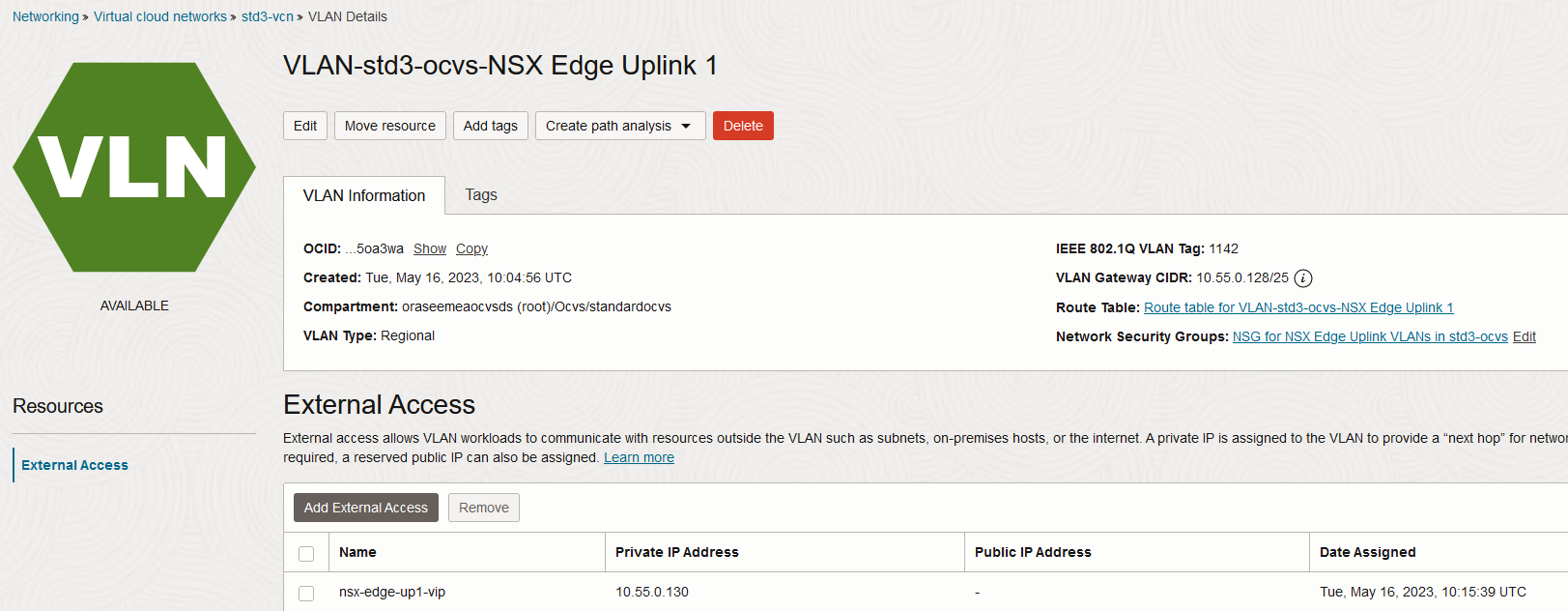

Agregaremos el CIDR de superposición de NSX-T y la IP del servicio de DNS de NSX-T que se resuelve en nsx-edge-up1-vip (se captura arriba)

Agregar host a ciclo de DR

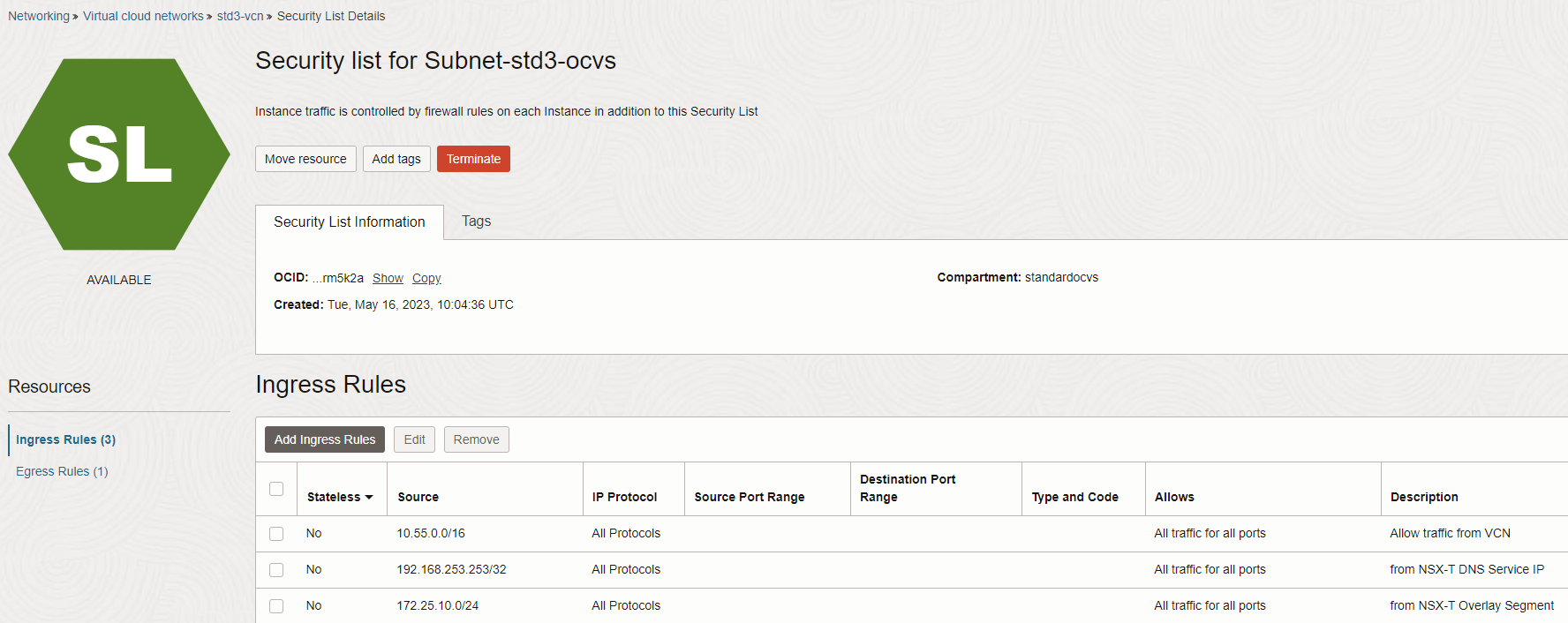

  1. Permitir tráfico a través de la lista de seguridad.

    Plantilla para vCenter

Tarea 3: Activar la comunicación en la vLAN vSphere

Ahora activaremos la comunicación con las máquinas virtuales de gestión de OCVS desde el segmento de superposición.

  1. Conéctese al portal de OCI, haga clic en el menú de navegación, híbrido, solución VMware y haga clic en el SDDC de Oracle Cloud VMware Solution.

  2. Desplácese hacia abajo y haga clic en las redes de SDDC. Haga clic en la vLAN asociada con vSphere.

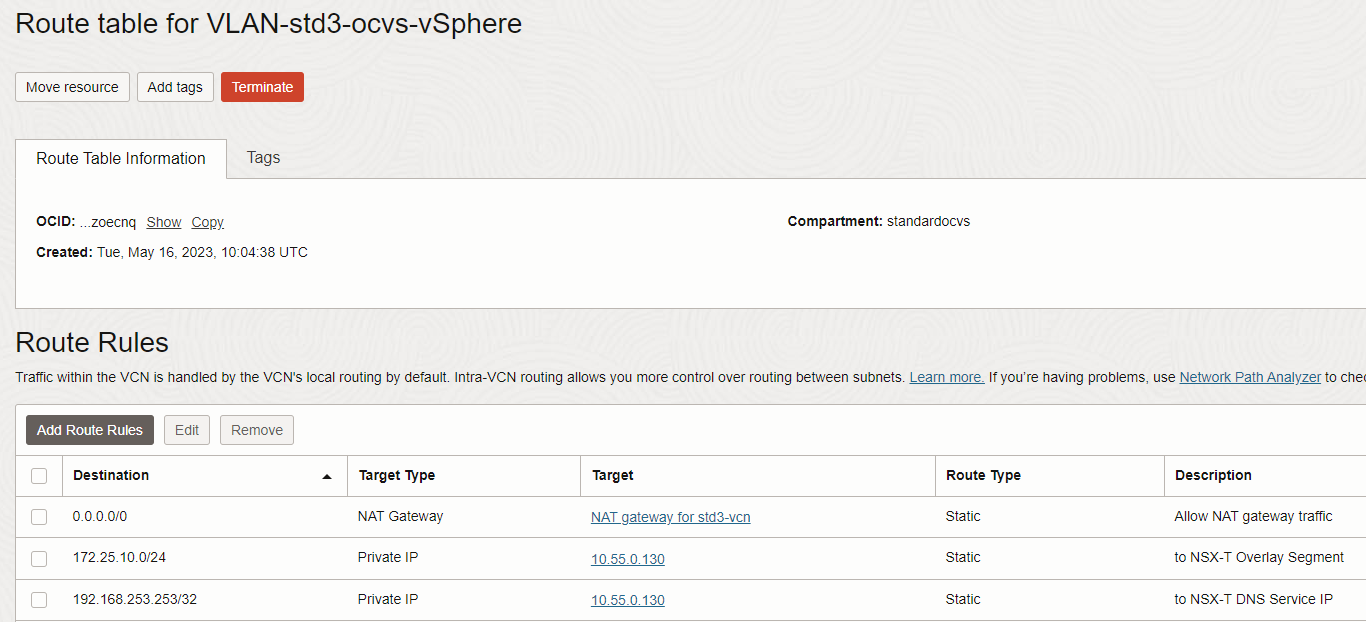

  3. Active el tráfico en la tabla de rutas asociada.

    RackWare RMM - BYOL

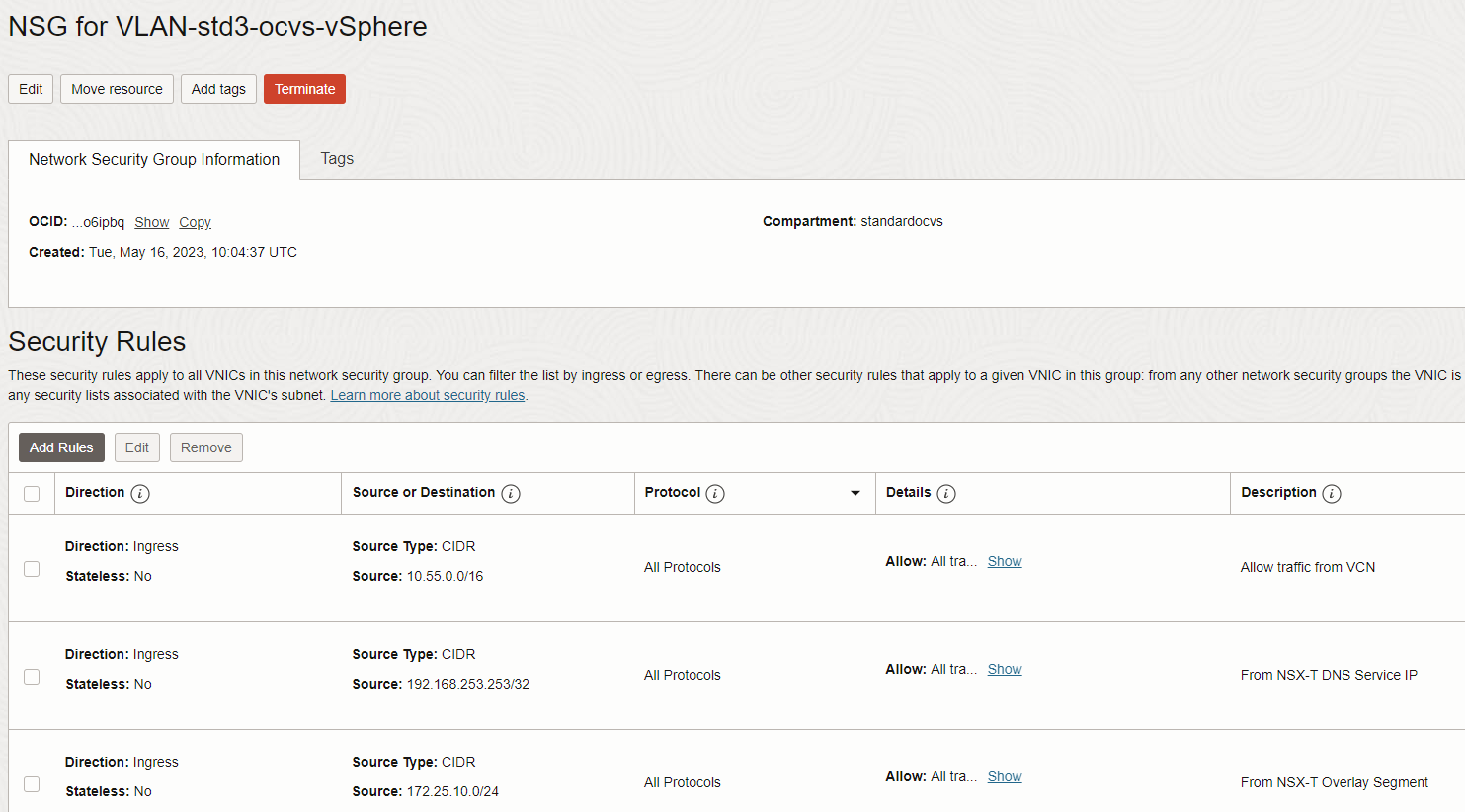

  4. Permitir el tráfico en la lista de seguridad de red (NSG) asociada.

    Plantilla para vCenter

Tarea 4: Creación del dominio de gestión de Oracle Cloud VMware Solution y asociación con el servicio DNS

En Tutorial 1: Activación de la resolución de DNS para URL públicas del segmento de superposición NSX-T de Oracle Cloud VMware Solution, ya hemos creado el DNS por defecto y lo hemos asociado al servicio DNS NSX-T. Ahora necesitamos crear el dominio de gestión de Oracle Cloud VMware Solution y asociarlo al mismo servicio DNS.

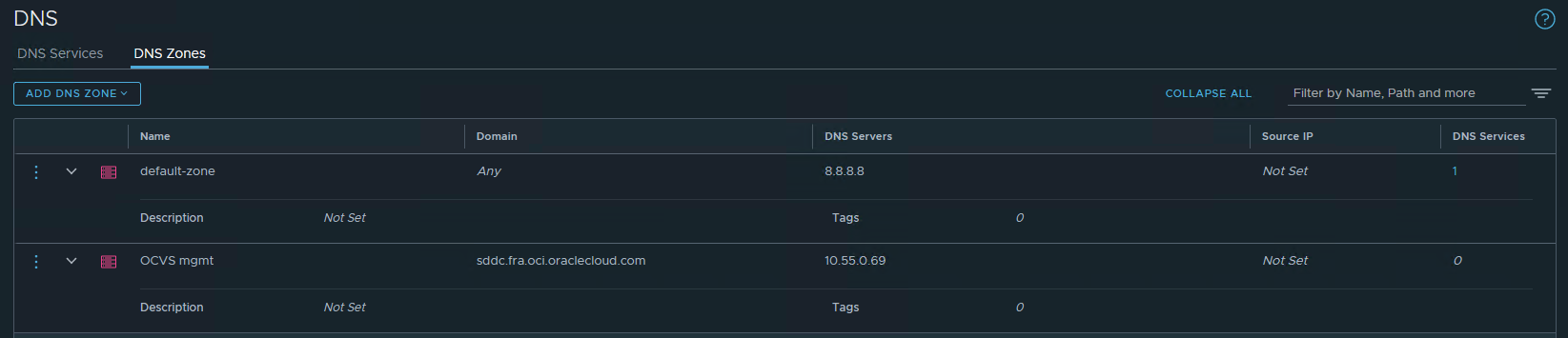

  1. En el separador Zonas de DNS, haga clic en Agregar zona de DNS y, a continuación, haga clic en Agregar zona de FQDN.

  2. Apunte a la IP del listener de VCN de OCI que se generó en el primer paso.

    Política de DR

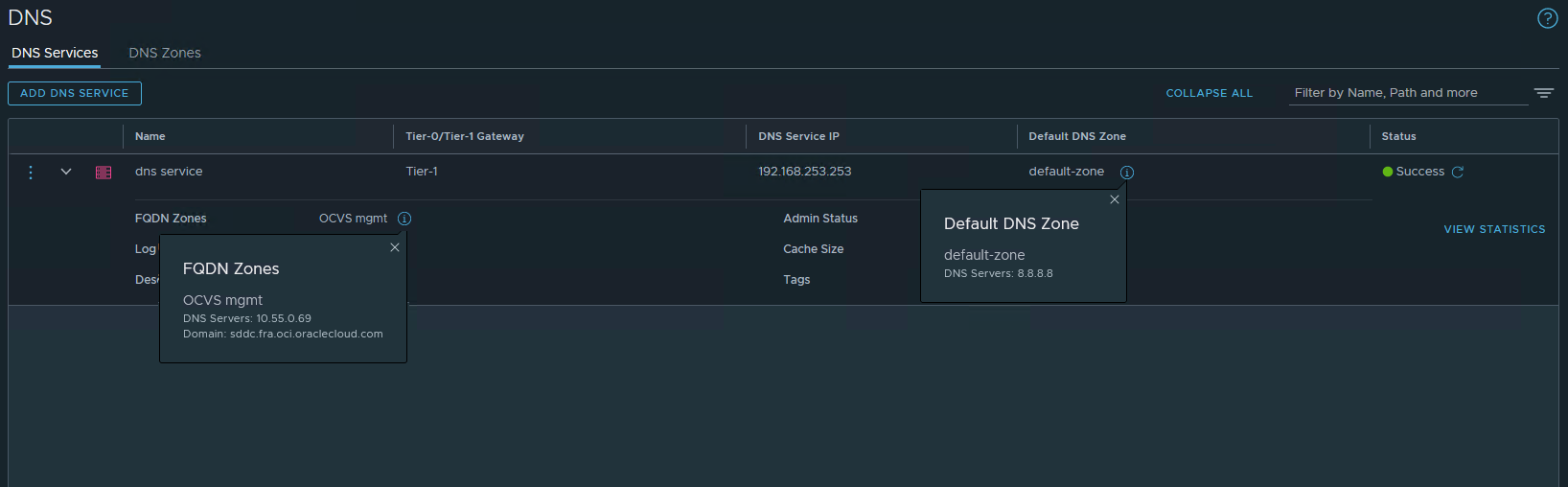

  3. Vaya al separador Servicios de DNS, edite el servicio de DNS existente y agregue la zona de DNS de gestión de Oracle Cloud VMware Solution haciendo clic en el cuadro de zonas de FQDN.

    Política de DR

  4. Guarde la configuración.

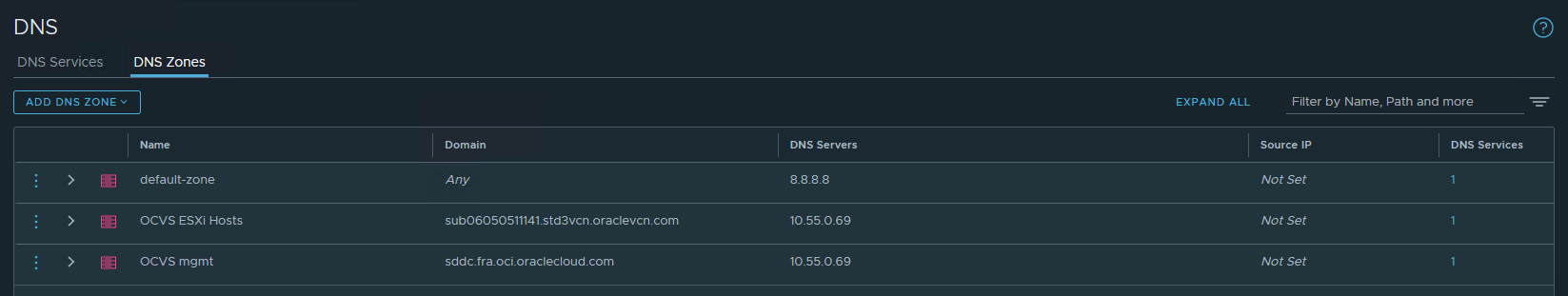

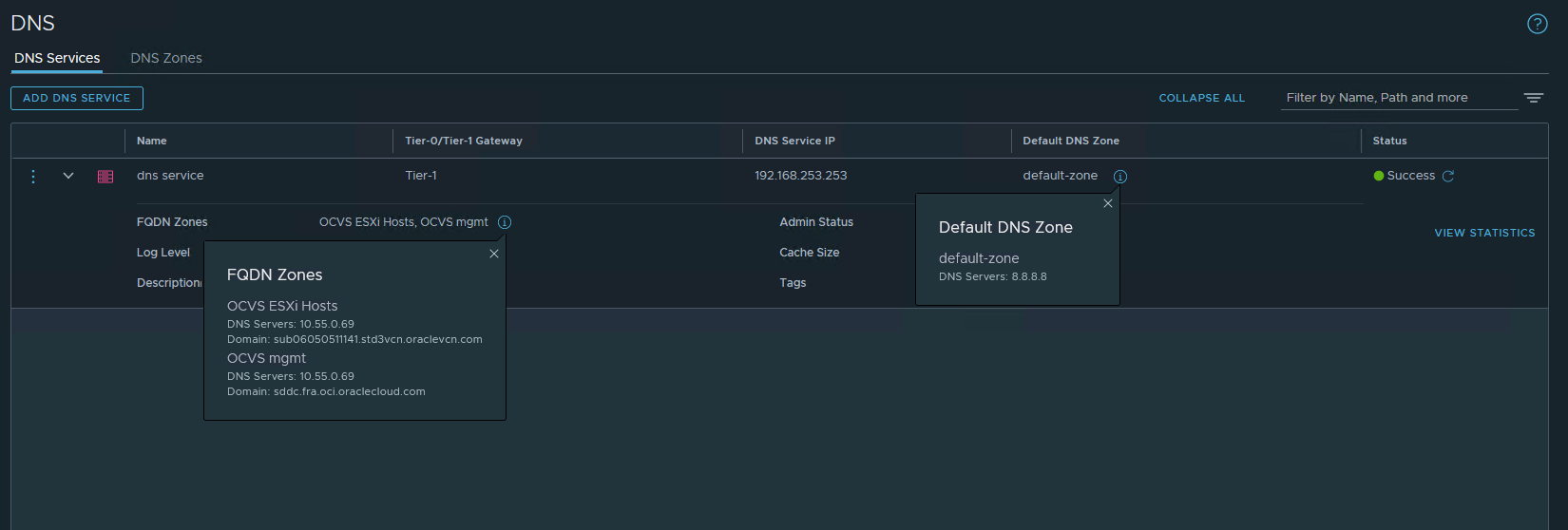

Del mismo modo, necesitamos crear el servicio DNS para resolver los nombres de host de OCVS ESXi

Política de DR

Política de DR

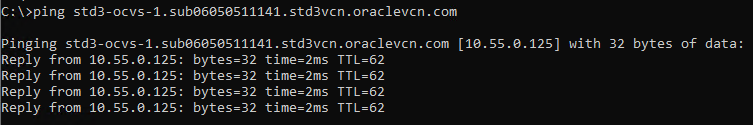

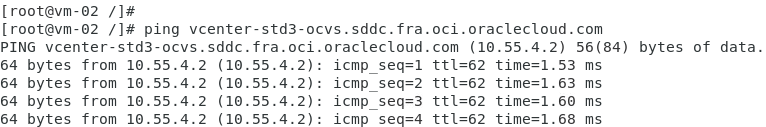

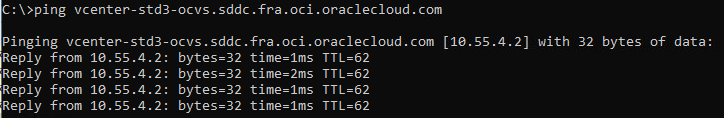

Esto debería permitir la comunicación de las máquinas virtuales que residen en el segmento de superposición NSX-T para resolver las máquinas virtuales de Oracle Cloud VMware Solution Management mediante el nombre.

Política de DR

Política de DR

Política de DR
