Activar resolución de DNS para URL públicas de segmento de superposición NSX-T de Oracle Cloud VMware Solution

Visión general

Oracle Cloud VMware Solution permite crear y gestionar centros de datos definidos por software (SDDC) activados por VMware en Oracle Cloud Infrastructure (OCI). Oracle Cloud VMware Solution proporciona NSX-T como herramienta de redes definidas por software por defecto.

NSX-T permite al cliente configurar una amplia gama de opciones de red, como conmutadores, enrutamiento, firewall distribuido y muchas más.

Este es el primer tutorial de una serie de tres partes que describe la activación de la resolución de nombres para diferentes dominios, por ejemplo, URL públicas, dominios locales y máquinas virtuales de gestión de Oracle Cloud VMware Solution.

En este tutorial se describe cómo activar la resolución de nombres para URL públicas del segmento de superposición respaldada por Oracle Cloud VMware Solution NSX-T.

Objetivo

Oracle Cloud VMware Solution NSX-T Manager permite la resolución de nombres de segmentos superpuestos a varios destinos, como Internet, máquinas virtuales de gestión de Oracle Cloud VMware Solution, red local y otros.

NSX-T clasifica ampliamente los dominios como zonas de DNS y FQDN por defecto. La integración será útil para escenarios en los que el cliente tenga diferentes dominios/servidores DNS. Ayudará a los administradores a redirigir el tráfico a servidores de nombres específicos para la resolución de nombres sin tener que apuntar todas las consultas a servidores DNS comunes.

Después de seguir este tutorial, los administradores de NSX-T podrán resolver las URL públicas (mediante el nombre) de segmentos de superposición respaldados por NSX-T.

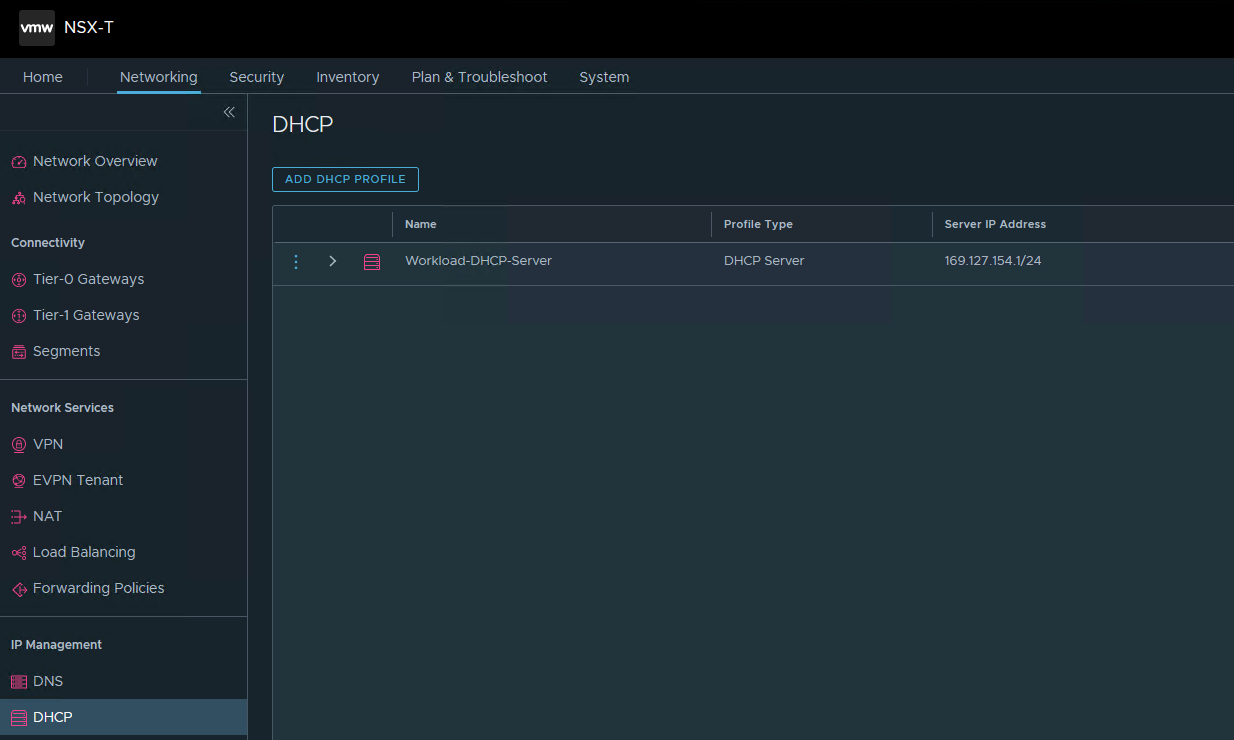

El aprovisionamiento del SDDC de Oracle Cloud VMware Solution crea un perfil DHCP por defecto que se puede utilizar como servidor DHCP para segmentos de superposición NSX-T. Hemos utilizado el perfil de DHCP predeterminado en nuestra configuración. Para obtener más información, consulte Add a DHCP Profile.

RackWare RMM - BYOL

NSX-T permite a los administradores crear varias zonas de DNS. Actúan como reenviadores de DNS que pueden utilizar las máquinas virtuales conectadas a segmentos de superposición. La IP del servicio DNS es la dirección IP única asignada a las máquinas virtuales de Oracle Cloud VMware Solution asignadas a segmentos de superposición. Para obtener más información, consulte Add a DNS Zone.

Tarea 1: Crear segmento de superposición que permita DHCP y DNS

Asociaremos la máquina virtual al segmento de superposición respaldado por NSX-T. Consulte la documentación Crear segmento NSX-T.

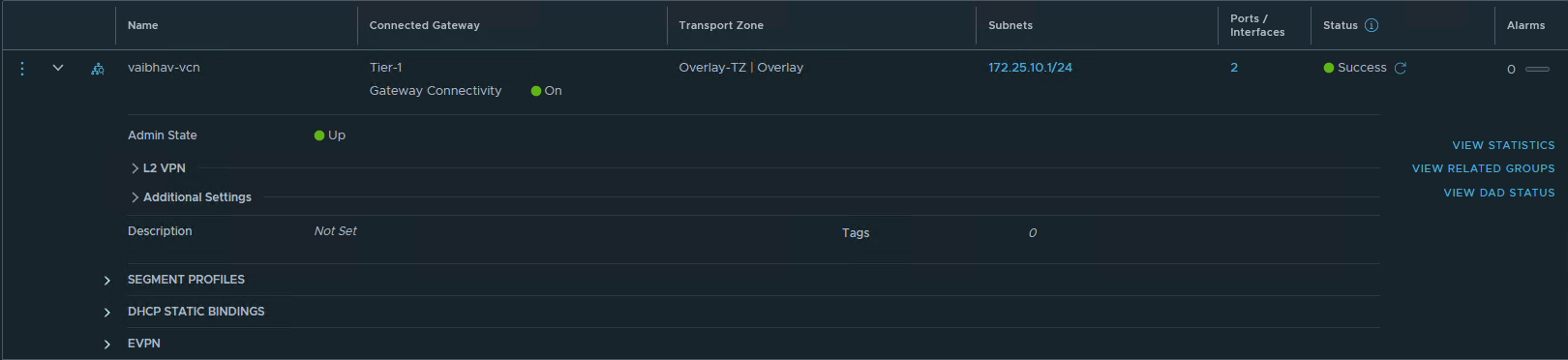

  1. Cree un segmento de superposición respaldado por NSX-T.

    RackWare RMM - BYOL

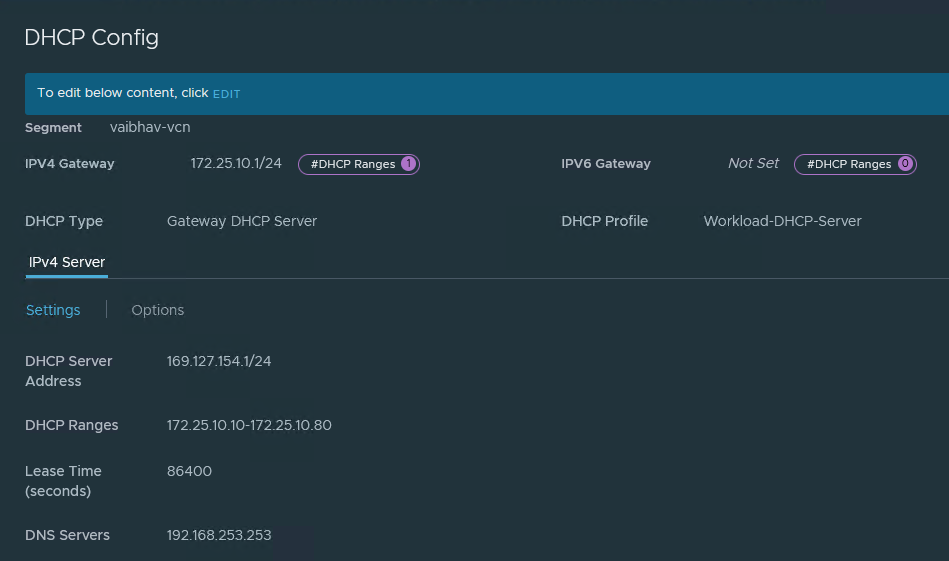

  2. Se ha mencionado la IP del servicio DHCP y DNS durante la creación.

    RackWare RMM - BYOL

Nota: Puede que la IP del servicio DNS del rango 169.254.x.x tenga problemas para que las cargas de trabajo de Windows resuelvan las URL públicas mediante name__

Tarea 2: Configurar DNS con IP de servicio y dominio por defecto

El DNS NSX-T puede reenviar las consultas a los dominios respectivos para su resolución. Hemos configurado un dominio predeterminado y reenviaremos todas las consultas DNS a Google DNS 8.8.8.8.

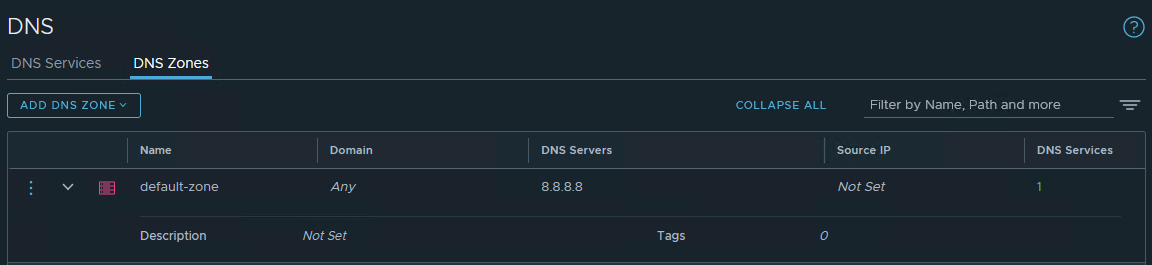

  1. Agregue una zona de DNS por defecto.

    Agregar host a ciclo de DR

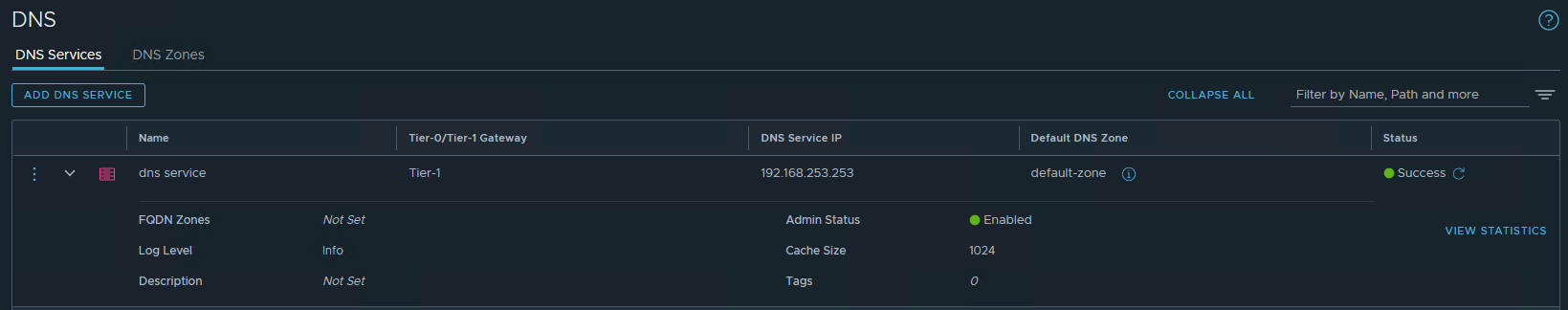

  2. Cree el servicio DNS con la IP que hemos mencionado en el segmento de superposición (DNS). Seleccione las zonas por defecto y FQDN.

    Agregar host a ciclo de DR

Tarea 3: Configurar una tabla de rutas para el gateway de NAT y agregar rutas específicas

Los segmentos NSX-T de OCVS reenvían el tráfico al enlace ascendente 1 del perímetro de VLAN de OCI, que tiene una ruta por defecto 0.0.0.0/0 que apunta a NAT GW para la conectividad de Internet saliente.

NAT GW necesita conocer la ruta de retorno y llegar a los segmentos de superposición NSX-T.

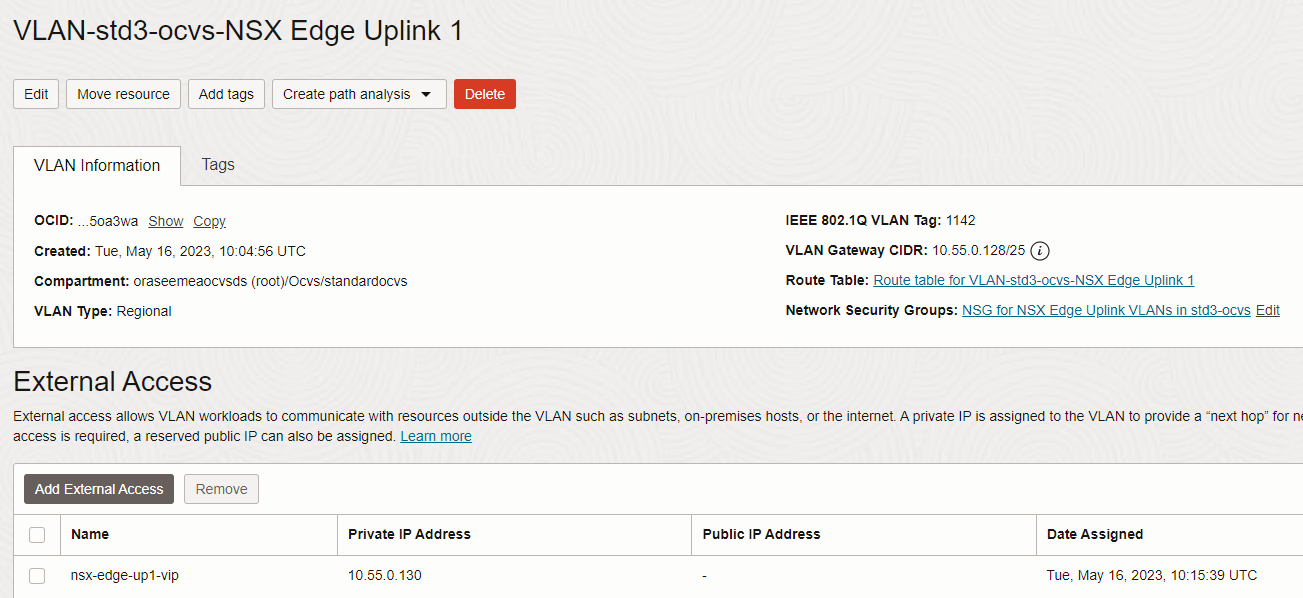

  1. Para este tutorial, hemos utilizado la IP privada nsx-edge-up1-vip de VLAN-sddc-01-NSX Edge Uplink 1, es decir, 10.55.0.130.

    Plantilla para vCenter

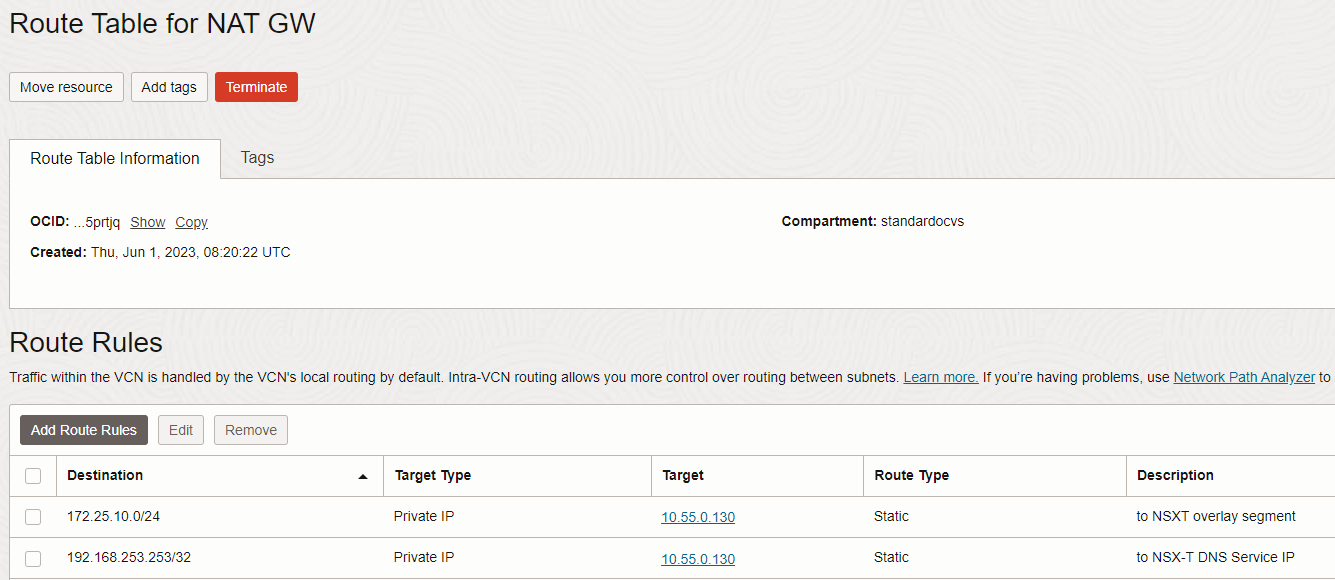

  2. Cree una nueva tabla de rutas y agregue las rutas necesarias.

    Plantilla para vCenter

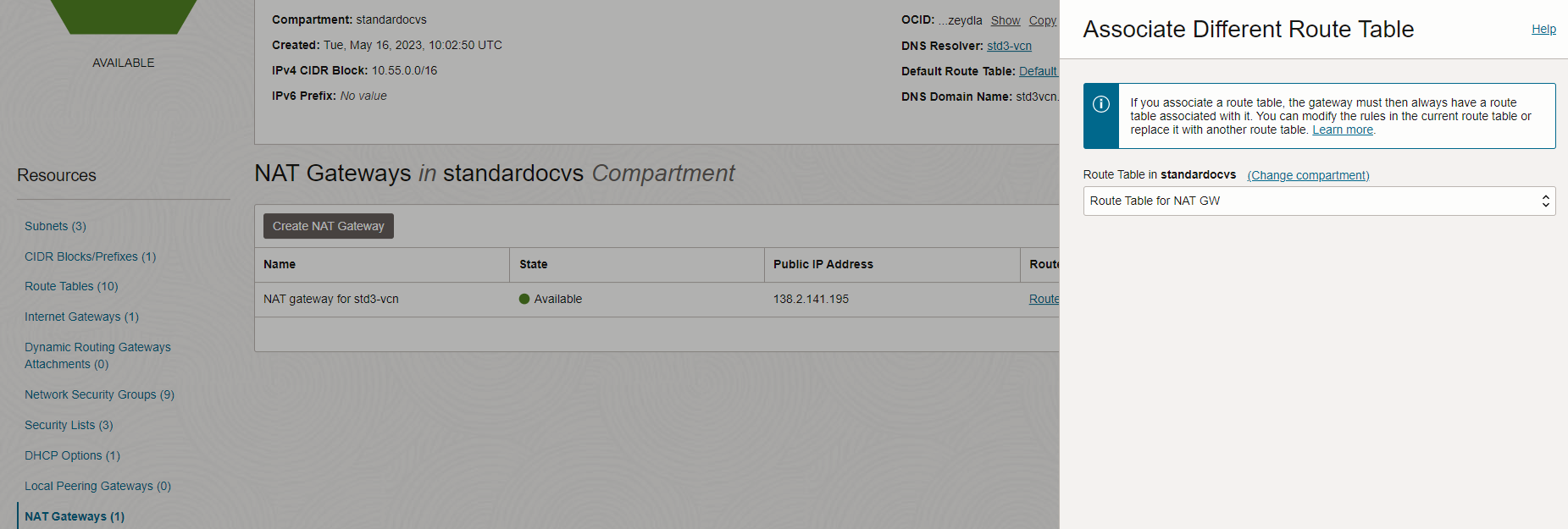

  3. Asocie la tabla de rutas al gateway de NAT.

    Plantilla para vCenter

Tarea 4: Ejecución del asistente de Oracle Cloud VMware Solution para activar la conectividad de Internet

El portal de Oracle Cloud VMware Solution ofrece varios separadores que pueden automatizar los requisitos de ruta de conectividad/NSG.

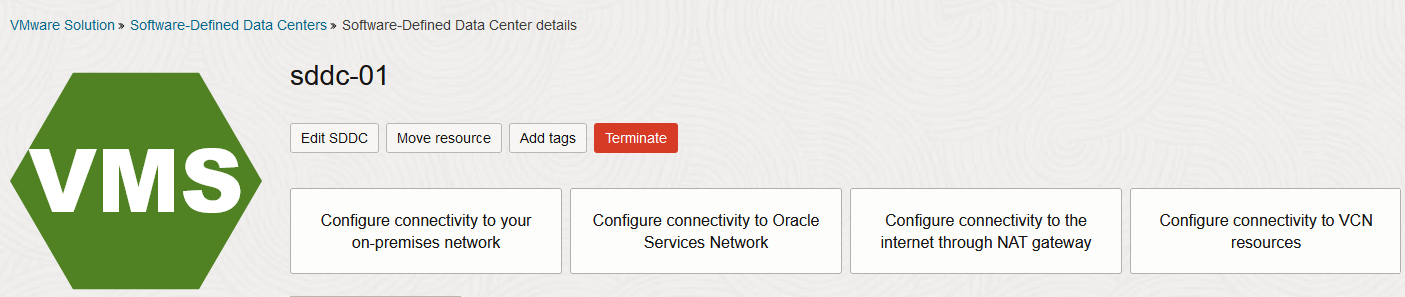

  1. Haga clic en Configurar conectividad a Internet mediante el gateway de NAT.

    Política de DR

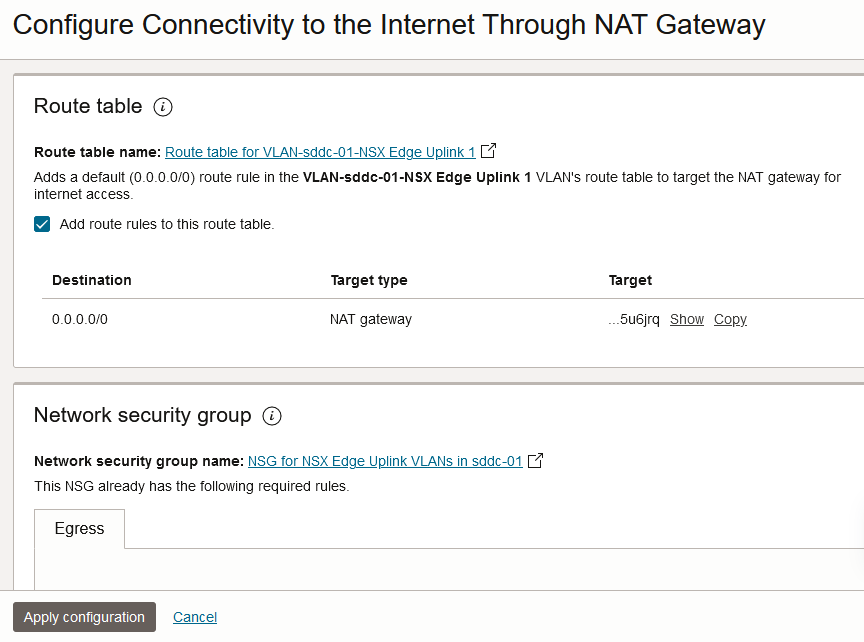

  2. Mantenga las opciones por defecto y haga clic en Aplicar configuración.

    Política de DR

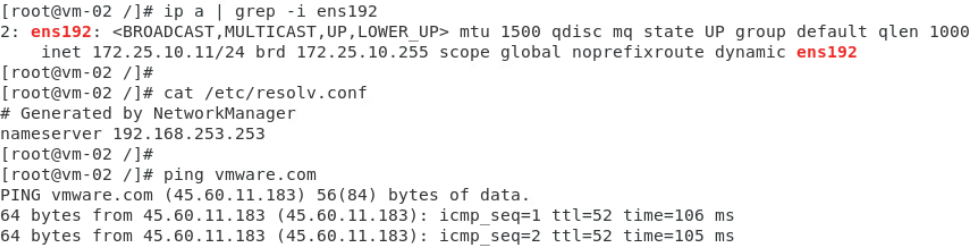

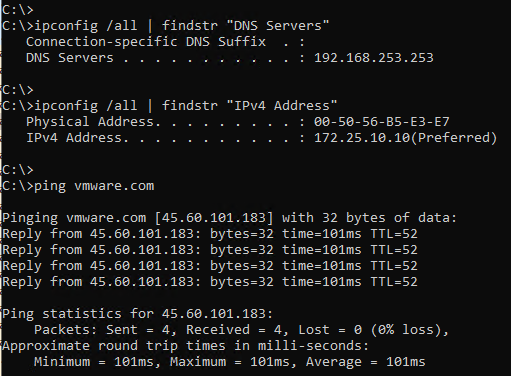

Si colocamos una máquina virtual de Oracle Cloud VMware Solution en el segmento anterior, debe seleccionar una IP de DHCP. Deberíamos ver el DNS como IP de servicio y podría hacer ping en las URL públicas.

Política de DR

Política de DR
