Data Intensity: Migre a Oracle Cloud aplicaciones, bases de datos y middleware locales
El proveedor de servicios gestionados, Data Intensity, amplió la implantación de un cliente de Oracle E-Business Suite 11.5.10.2, Hyperion 11.1, Oracle Database 11.2.0.4 y middleware de Oracle SOA al "cambiar y cambiar" estas aplicaciones y bases de datos a Oracle Cloud Infrastructure (OCI).
Fundada en 2001, Data Intensity ofrece servicios de pila completa, respaldados por SLA, técnicos y funcionales gestionados por aplicaciones en varias plataformas en la nube. Con certificaciones técnicas en Oracle E-Business Suite (EBS), Oracle Exadata, Oracle Cloud Infrastructure, Oracle SaaS ERP y varios servicios PaaS, Data Intensity ofrece una gama de servicios que incluyen evaluaciones de la posición de licencia efectiva (ELP), servicios de migración a la nube, servicios gestionados operativos y adaptación funcional de implementaciones de software como servicio (SaaS) de Oracle E-Business Suite y Oracle.
Aunque su cliente estaba ejecutando versiones no admitidas de las aplicaciones locales de Oracle, aún podían ayudar a modernizar el entorno de carga de trabajo del cliente moviéndolo a OCI y proporcionando a las aplicaciones una mayor estabilidad, disponibilidad, rendimiento y eficiencia, a la vez que aprovechaban los servicios en la nube nativos y modernos.
Al finalizar esta migración, Data Intensity ha ayudado a su cliente a:
- Actualización de la infraestructura de TI: al pasar a OCI, Oracle E-Business Suite, Hyperion y las aplicaciones de base de datos pueden aprovechar las últimas generaciones de hardware y utilizar un hipervisor para actualizar y aplicar parches a ese hardware.
- Acelera el desarrollo, el control de calidad y la aceptación de usuarios: al migrar a OCI, el cliente de Data Intensity puede aprovisionar fácilmente varios entornos para el desarrollo, las pruebas y la aceptación del usuario sin tener que preocuparse por la contención de recursos con hardware local. El cliente de Data Intensity ahora puede realizar pruebas en el momento oportuno con recursos adecuados.
- Reduzca los costos de mano de obra: la migración de Hyperion desde servidores Windows 2008 R2 a OCI con Rackware permitió que Data Intensity redujera los costos de mano de obra de sus clientes en un 60 %, lo que ofrece una infraestructura más moderna y escalable que requiere menos cuidado y mantenimiento.
- Consolide la gestión de recursos y licencias: el cliente de Data Intensity ejecutó previamente tres servidores de bases de datos que no eran de producción en seis entornos que no eran de producción. Después de pasar a instancias virtuales de OCI que se ejecutan en hardware de OCI, Data Intensity pudo consolidar los entornos en dos servidores de base de datos que no son de producción, reducir el número de CPU consumidas y reducir la huella de licencias de Oracle
Entre los aspectos destacados de este despliegue se incluyen:
- Despliegue en varias regiones, incluido un sitio principal en Ashburn y una región de recuperación ante desastres en Phoenix
- Conectividad doble desde un centro de datos local a la red virtual en la nube de OCI mediante Oracle Cloud Infrastructure FastConnect y una red privada virtual (VPN) con un túnel de seguridad de protocolo de Internet (IPsec)
- Enrutamiento flexible mediante el uso de configuraciones de gateway de enrutamiento dinámico (DRG) de Oracle para definir políticas de enrutamiento estático y dinámico
Arquitectura
La región principal para este despliegue de Oracle Cloud Infrastructure (OCI) es la región este de EE. UU. en Ashburn, que incluye varios entornos en dos redes virtuales en la nube (VCN) principales: una para cargas de trabajo de producción y otra para cargas de trabajo que no son de producción.
La VCN que no es de producción incluye pruebas de desarrollo (dev), control de calidad (QA) y aceptación del usuario (UAT). En cada región se despliega un único gateway de enrutamiento dinámico (DRG) que actúa como hub central para la comunicación externa. El DRG también proporciona comunicaciones internas de VCN a VCN mediante el intercambio remoto, que incluye Oracle Services Network en la región remota.
Data Intensity utiliza Azure Windows Virtual Desktop (WVD) para gestionar el arrendamiento de este cliente mediante una red privada virtual (VPN) de sitio a sitio establecida entre Azure y el DRG. Desde un centro de datos privado en la nube, Data Intensity utiliza Oracle Cloud Infrastructure FastConnect para conectar la ubicación del cliente a las redes virtuales de la región Ashburn de OCI para la migración de datos. Un túnel VPN IPSec proporciona una conexión secundaria y sirve como conexión de copia de seguridad desde el entorno local a OCI. Para la recuperación ante desastres (DR), el intercambio de tráfico remoto se utiliza para conectar la región de Ashburn a la región de Phoenix. También se establecen una conexión FastConnect y un túnel VPN IPSec desde el entorno local hasta el DRG de la región de Phoenix. La configuración de conectividad soporta los requisitos de objetivo de punto de recuperación (RPO) de 1 hora y objetivo de tiempo de recuperación (RTO) de 24 horas para el cliente.
Los usuarios acceden a las aplicaciones de Oracle desde Internet mediante un gateway de Internet o desde entornos locales mediante FastConnect. Los front-end de la aplicación Oracle están equilibrados en la carga (privados y públicos) para ofrecer una alta disponibilidad y se redirige a los usuarios a su aplicación según las URL asignadas. Cada aplicación está segmentada por subredes y por sus bases de datos correspondientes. Se despliega un servidor de protocolo de transferencia de archivos seguro (SFTP) en una subred DMZ para archivos de aplicación de Oracle de orígenes externos. Las bases de datos Oracle se ejecutan en instancias de máquina virtual. Para la recuperación ante desastres, las bases de datos Oracle se replican mediante Data Guard y los datos de la aplicación se replican mediante rsync. La función de copia de seguridad nativa de OCI se utiliza para realizar una copia de seguridad de los sistemas en Oracle Cloud Infrastructure Object Storage. LogicManager se despliega como una instancia de máquina virtual para supervisar el rendimiento y las alertas de la aplicación.

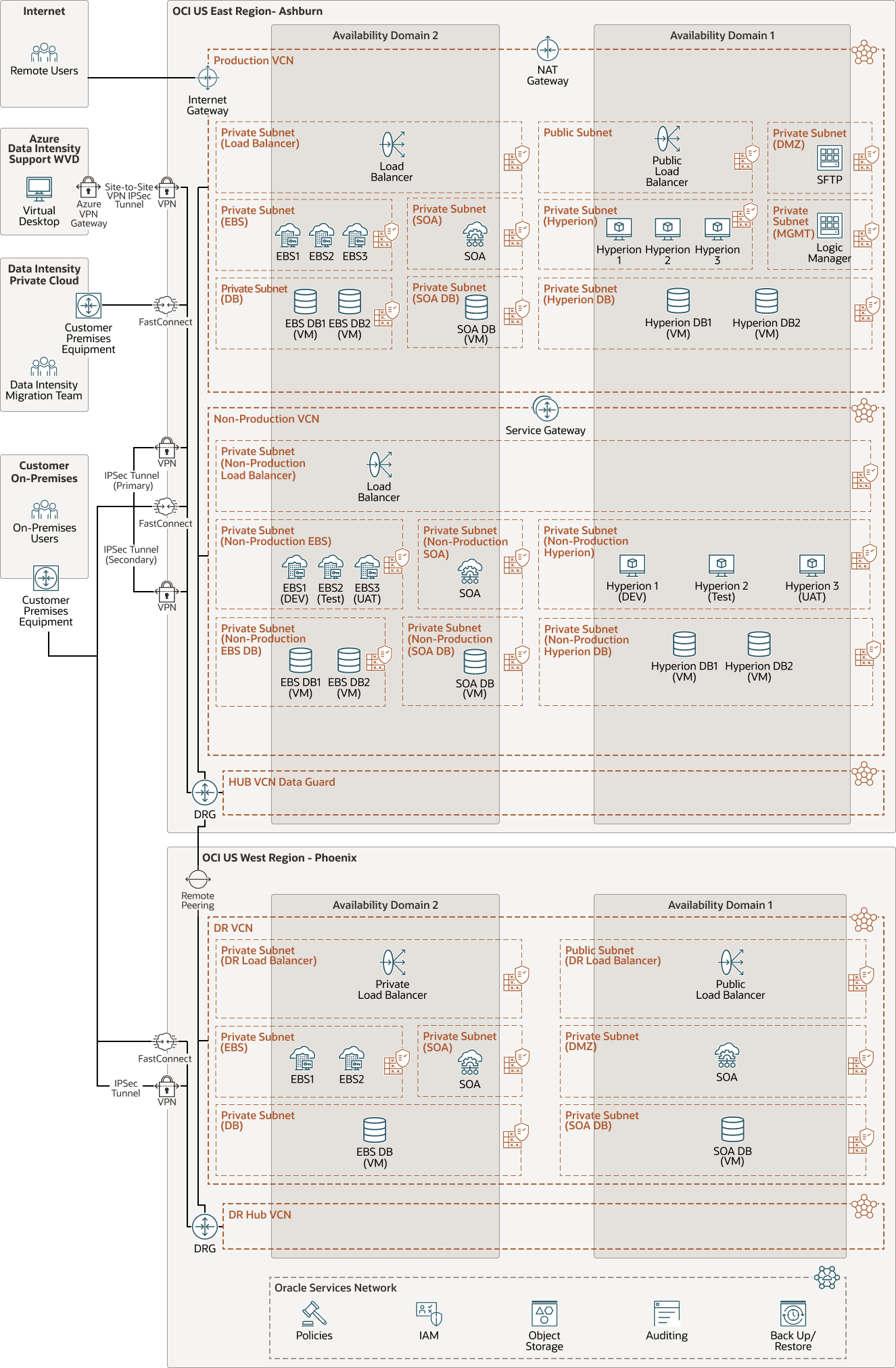

En el siguiente diagrama se ilustra la arquitectura:
data-intensity-oci-architecture-oracle.zip
Para obtener aún más valor de las aplicaciones y cargas de trabajo de base de datos migradas que se ejecutan en OCI, el cliente de Data Intensity ahora está buscando desplegar Oracle Analytics Cloud (OAC) y Oracle Integration. Para garantizar que su entorno OCI siga siendo seguro y de alta disponibilidad, el cliente de Data Intensity también está buscando desplegar varios servicios de Oracle Cloud Observability and Management Platform, como Stack Monitoring, Capacity Planning y Cloud Guard.

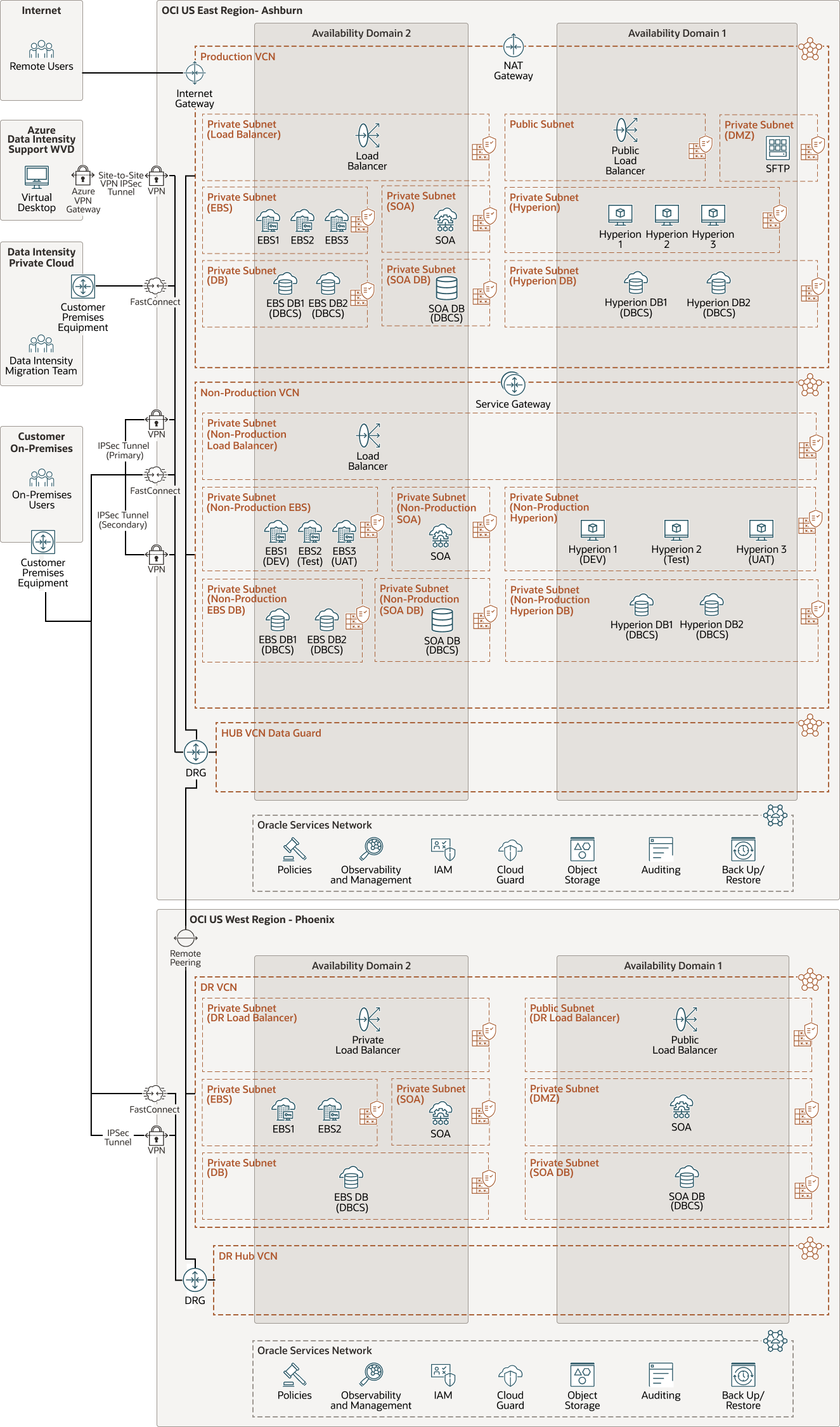

El siguiente diagrama ilustra la arquitectura de estado futura:
data-intensity-oci-future-oracle.zip
La arquitectura tiene los siguientes componentes:
- Arrendamiento
Un arrendamiento es una partición segura y aislada que Oracle configura en Oracle Cloud al registrarse en Oracle Cloud Infrastructure. Puede crear, organizar y administrar sus recursos en Oracle Cloud dentro de su arrendamiento. Un arrendamiento es sinónimo de una compañía u organización. Normalmente, una compañía tendrá un solo arrendamiento y reflejará su estructura organizativa dentro de ese arrendamiento. Un único arrendamiento suele estar asociado a una sola suscripción, y una única suscripción suele tener un solo arrendamiento.
- Región
Una región de Oracle Cloud Infrastructure es un área geográfica localizada que contiene uno o más centros de datos, denominados dominios de disponibilidad. Las regiones son independientes de otras regiones, y grandes distancias pueden separarlas (entre países o incluso continentes).
- Compartimento
Los compartimentos son particiones lógicas entre regiones dentro de un arrendamiento de Oracle Cloud Infrastructure. Utilice compartimentos para organizar los recursos en Oracle Cloud, controlar el acceso a los recursos y definir cuotas de uso. Para controlar el acceso a los recursos de un compartimento determinado, debe definir políticas que especifiquen quién puede acceder a los recursos y qué acciones pueden realizar.
- Dominio de disponibilidad
Los dominios de disponibilidad son centros de datos independientes dentro de una región. Los recursos físicos de cada dominio de disponibilidad están aislados de los recursos de los otros dominios de disponibilidad, lo que proporciona tolerancia a fallos. Los dominios de disponibilidad no comparten infraestructura tal como suministro eléctrico o de refrigeración o la red interna de dominios de disponibilidad. Por lo tanto, es poco probable que un fallo en un dominio de disponibilidad afecte a los otros dominios de disponibilidad de la región.
- Red virtual en la nube (VCN) y subredes
Una VCN es una red personalizable y definida por software que se configura en una región de Oracle Cloud Infrastructure. Al igual que las redes de centros de datos tradicionales, las redes virtuales le proporcionan un control completo sobre su entorno de red. Una VCN puede tener varios bloques CIDR no superpuestos que puede cambiar después de crear la VCN. Puede segmentar una VCN en subredes, que se pueden acotar a una región o a un dominio de disponibilidad. Cada subred consta de un rango contiguo de direcciones que no se superponen con las otras subredes de la VCN. Puede cambiar el tamaño de una subred después de la creación. Una subred puede ser pública o privada.
- Tabla de rutas
Las tablas de rutas virtuales contienen reglas para enrutar el tráfico desde subredes hasta destinos fuera de una VCN, normalmente a través de gateways.
- Lista de seguridad
Para cada subred, puede crear reglas de seguridad que especifiquen el origen, el destino y el tipo de tráfico que se debe permitir dentro y fuera de la subred.
- VPN de sitio a sitio
Site-to-Site VPN provides IPSec VPN connectivity between your on-premises network and VCNs in Oracle Cloud Infrastructure. El conjunto de protocolos IPSec cifra el tráfico IP antes de transferir los paquetes del origen al destino y descifra el tráfico cuando llega.
- FastConnect
Oracle Cloud Infrastructure FastConnect proporciona una forma sencilla de crear una conexión dedicada y privada entre su centro de datos y Oracle Cloud Infrastructure. FastConnect proporciona opciones de mayor ancho de banda y una experiencia de red más fiable en comparación con las conexiones basadas en Internet.
- Gateway de Internet
El gateway de Internet permite el tráfico entre las subredes públicas de una VCN y la red pública de Internet.
- Gateway de enrutamiento dinámico (DRG)
El DRG es un enrutador virtual que proporciona una ruta para el tráfico de red privada entre las redes virtuales de la misma región, entre una VCN y una red fuera de la región, como una VCN de otra región de Oracle Cloud Infrastructure, una red local o una red de otro proveedor en la nube.
- Gateway de servicio
El gateway de servicios proporciona acceso desde una VCN a otros servicios, como Oracle Cloud Infrastructure Object Storage. El tráfico de la VCN al servicio de Oracle recorre el tejido de red de Oracle y no usa nunca Internet.
- Intercambio de tráfico remoto
El intercambio remoto permite a los recursos de las VCN comunicarse mediante direcciones IP privadas sin enrutar el tráfico a través de Internet o a través de su red local. El intercambio remoto elimina la necesidad de un gateway de Internet y de direcciones IP públicas para las instancias que necesitan comunicarse con otra VCN en una región diferente.
- Equilibrador de carga
El servicio Oracle Cloud Infrastructure Load Balancing proporciona una distribución automática del tráfico desde un único punto de entrada a varios servidores en el backend.
- Sistema de base de datos de máquina virtual
Oracle VM Database System es un servicio de base de datos de Oracle Cloud Infrastructure (OCI) que permite crear, ampliar y gestionar bases de datos Oracle completas en máquinas virtuales. Un sistema de base de datos de máquina virtual utiliza el almacenamiento de OCI Block Volumes en lugar del almacenamiento local y puede ejecutar Oracle Real Application Clusters (Oracle RAC) para mejorar la disponibilidad.
- Object Storage
El almacenamiento de objetos proporciona acceso rápido a grandes cantidades de datos estructurados y no estructurados de cualquier tipo de contenido, incluidas copias de seguridad de bases de datos, datos analíticos y contenido enriquecido, como imágenes y vídeos. Puede almacenar datos de forma segura y, a continuación, recuperarlos directamente desde Internet o desde la plataforma en la nube. Puede ampliar el almacenamiento sin problemas sin que se produzca ninguna degradación del rendimiento o la fiabilidad del servicio. Utilice el almacenamiento estándar para el almacenamiento "activo" al que tenga que acceder de forma rápida, inmediata y frecuente. Utilice el almacenamiento de archivos para el almacenamiento "en frío" que retiene durante largos períodos de tiempo y a los que rara vez o rara vez accede.
