Arquitectura HA: dominio de disponibilidad única

En esta arquitectura, las aplicaciones Oracle Enterprise Performance Management y las bases de datos se despliegan en dos dominios de fallos en un único dominio de disponibilidad.

Todas las instancias de aplicación de la topología están activas. Las instancias redundantes de la aplicación se alojan en dominios de fallos independientes. Por lo tanto, las instancias no se alojan en el mismo hardware físico. Esta arquitectura garantiza una alta disponibilidad en el dominio de disponibilidad. Un evento de error o mantenimiento de hardware que afecta a un dominio de error no afecta las instancias de los otros dominios de errores. Si una instancia falla, el tráfico se desvía a las otras instancias del dominio de disponibilidad, que continúan procesando las solicitudes.

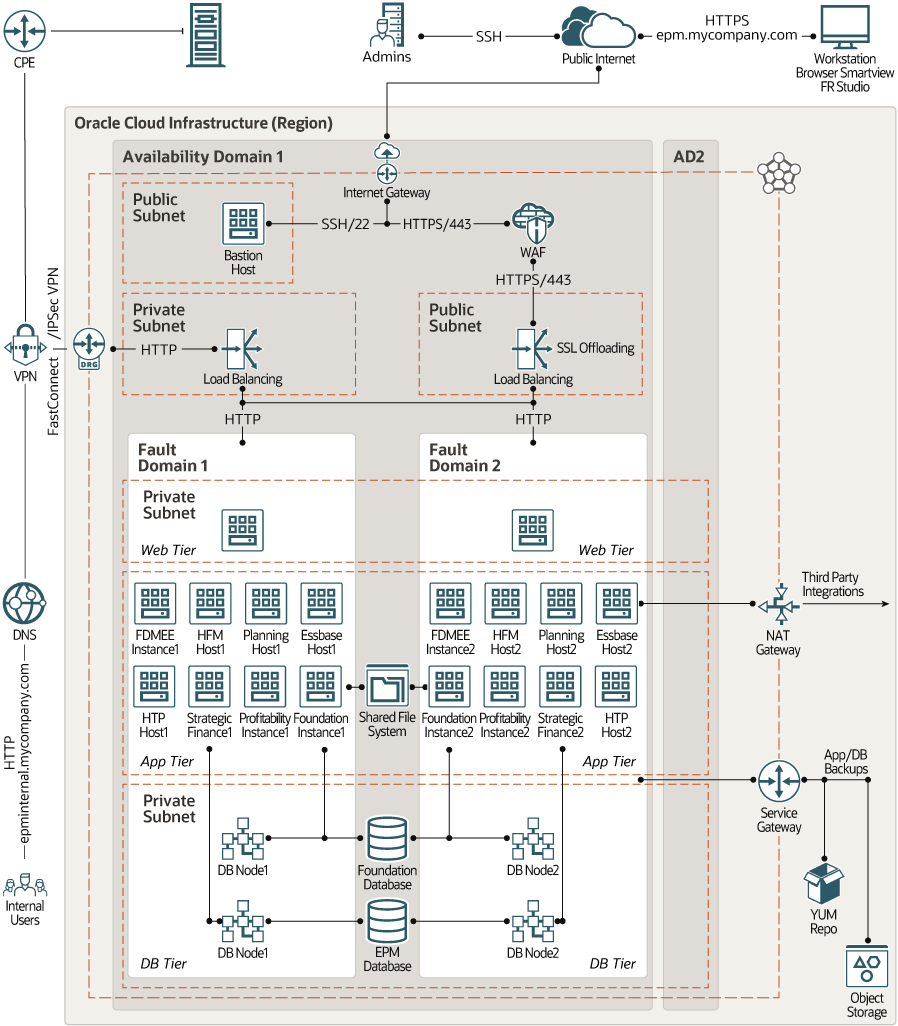

Descripción de la ilustración hyperion-single-ad.png

Todos los componentes en esta arquitectura de varios niveles están en una sola región. Los recursos de cada capa están aislados en el nivel de red en subredes separadas.

• Host de Basación

  El host de base es una instancia informática que sirve como punto de entrada seguro y controlado a la topología desde fuera de la nube.

  El host de base se provisiona normalmente en DMZ. Le permite proteger recursos confidenciales al colocarlos en redes privadas a las que no se puede acceder directamente desde fuera de la nube. La topología tiene un único punto de entrada conocido que puede supervisar y auditar con regularidad. Por lo tanto, evita exponer los componentes más sensibles de la topología sin comprometer el acceso a ellos.

  El host de base de esta arquitectura se conecta a una subred pública y tiene una dirección IP pública. Conexiones al host de bastion desde administradores fuera del flujo de nube mediante el gateway de Internet conectado a VCN. Puede configurar una regla de seguridad de entrada para permitir las conexiones SSH al host de base desde Internet público. Para proporcionar un nivel de seguridad adicional, puede limitar el acceso SSH al host de base sólo desde un bloque específico de direcciones IP.

  Puede acceder a instancias informáticas de subredes privadas a través del host base. Active el reenvío de ssh-agent, que permite conectarse al host de base y, a continuación, acceder al siguiente servidor reenviando las credenciales de su equipo local.

  También puede acceder a las instancias de la subred privada mediante el canal SSH dinámico. El túnel dinámico proporciona un proxy SOCKS en el puerto local, pero las conexiones se originan en el host remoto.

• Equilibrador de carga público
  Las solicitudes HTTPS de usuarios externos, como usuarios de Hyperion Financial Reporting Web Studio, fluyen por el gateway de Internet conectado a VCN. Las solicitudes pasan a través del servicio Oracle Cloud Infrastructure Web Application Firewall (WAF), que protege las aplicaciones del tráfico de Internet no autorizado y no deseado. El tráfico que transfiere las reglas de WAF se reenvía al equilibrador de carga público. El equilibrador de carga termina SSL/TLS y distribuye las solicitudes HTTP al nivel web privado.

  Nota:

  Para garantizar la resolución del dominio de los puntos finales de la aplicación, debe registrar la dirección IP del equilibrador de carga público en su DNS público.
• Equilibrador de carga privado
  El tráfico de los usuarios internos y locales fluye a través de los túneles VPN de IPSec o los circuitos virtuales de FastConnect al gateway de direccionamiento dinámico (DRG) conectado a VCN. Un equilibrador de carga privado intercepta las solicitudes y las distribuye a la capa Web privada.

  Nota:

  Para garantizar la resolución de dominio de los puntos finales de aplicación, debe registrar la dirección IP del equilibrador de carga privado en su DNS local.
• Capa Web

  El nivel web se aloja en dos instancias de cálculo, ambas asociadas a la misma subred privada. Las instancias están en dominios de fallos distintos, lo que garantiza una alta disponibilidad de la capa web.

• Capa de Aplicaciones

  El nivel de aplicaciones incluye instancias informáticas para los siguientes componentes de Hyperion. (Las abreviaturas entre paréntesis son las etiquetas utilizadas para estos componentes en el diagrama de arquitectura).

  • Oracle Hyperion Financial Data Quality Management, Enterprise Edition (FDMEE)

    Solución empaquetada que ayuda a los usuarios de finanzas a desarrollar procesos de gestión de datos financieros estandarizados mediante un flujo de trabajo guiado basado en web.

  • Oracle Hyperion Financial Management (HFM)

    Servidor de procesamiento analítico en línea multidimensional en RDBMS que proporciona un entorno para aplicaciones de consolidación basadas en Web, provisión de impuestos, QMR, JSK.

    La aplicación ofrece consolidación, generación de informes y análisis financieros globales en una única solución de software altamente escalable.

  • Oracle Hyperion Planning

    Solución centralizada, de planificación y previsión basada en Web, de presupuestación y de previsión que integra los procesos de planificación financieros y operativos, y mejora la previsibilidad empresarial.

  • Oracle Essbase

    Servidor de procesamiento analítico en línea (OLAP) que proporciona un entorno para desplegar aplicaciones preempaquetadas o desarrollar aplicaciones personalizadas.

  • Oracle Hyperion Tax Provision (HTP)

    Una solución de aprovisionamiento de impuestos global global global global global global para compañías multinacionales que Informan sobre US GAAP o IFRS.

    La aplicación engloba todas las etapas del proceso de aprovisionamiento de impuestos corporativo, incluida la automatización de impuestos, la recopilación de datos, el cálculo de aprovisionamiento de impuestos, la automatización de devengos y el análisis y la generación de informes de impuestos. La aplicación se crea mediante Oracle Hyperion Financial Management y aprovecha todas las funciones que proporciona Financial Management.

  • Oracle Hyperion Strategic Finance

    Una solución de creación de modelos y previsión financiera con capacidades integradas de análisis y creación de modelos de escenarios, que le ayuda a modelar y evaluar con rapidez escenarios financieros y ofrece capacidades completas de tesorería para una gestión de estructuras de capital y deuda sofisticada.

  • Oracle Hyperion Profitability and Cost Management

    Aplicación que proporciona estadísticas útiles, al detectar los controladores de coste y rentabilidad, permitir a los usuarios la visibilidad y flexibilidad, además de mejorar la alineación de los recursos.

  • Oracle Hyperion Foundation Services

    Componentes de infraestructura comunes que permiten instalar y configurar todos los módulos del sistema Enterprise Performance Management y gestionar usuarios, seguridad, metadatos y ciclo de vida de las aplicaciones.

    Foundation Services es necesario independientemente de si desea desplegar Hyperion Financial Management, Hyperion Planning o ambos.

  Cada uno de los componentes de capa de aplicación se despliega en dos instancias informáticas, que se aprovisionan en un dominio de fallos independiente. Por lo tanto, todos los componentes de la capa de aplicación pueden producirse fallos en el nivel principal de fallo.

  Todas las instancias informáticas del nivel de aplicación se asocian a una subred privada. Por lo tanto, las aplicaciones están aisladas en el nivel de red de todos los demás recursos de la topología y están aisladas del acceso de red no autorizado.

  • El gateway de NAT permite que las instancias informáticas privadas de la capa de aplicaciones accedan a los hosts fuera de la nube (por ejemplo, descargar parches de aplicación o para integraciones externas). A través del gateway de NAT, las instancias informáticas de la subred privada pueden iniciar conexiones a Internet y recibir respuestas, pero no recibirán conexiones entrantes iniciadas desde hosts en Internet.
  • El gateway de servicios permite que las instancias informáticas privadas de Oracle Linux en la capa de aplicaciones accedan a un servidor Yum dentro de la región para obtener las actualizaciones del sistema operativo y los paquetes adicionales.
  • El gateway de servicios también permite realizar una copia de seguridad de las aplicaciones en Oracle Cloud Infrastructure Object Storage dentro de la región, sin tener que recorrer la red pública de Internet.

  Los componentes en el nivel de aplicación tienen acceso al almacenamiento de archivos de Oracle Cloud Infrastructure compartido para almacenar binarios y datos compartidos generados por las aplicaciones de Hyperion.

• Capa de Base de Datos

  El nivel de base de datos contiene instancias de Oracle Cloud Infrastructure Database. Para obtener una alta disponibilidad, utilice los sistemas de base de datos de máquina virtual (VM) 2-node o los sistemas de base de datos Exadata.

  Esta arquitectura contiene dos sistemas de bases de datos de dos nodos: uno para Hyperion Foundation Services y el otro para las aplicaciones.

  • Los dos nodos de cada base de datos RAC se colocan en dominios de fallos independientes, lo que garantiza que cada cluster de base de datos sea tolerante a fallos en el nivel dominio con fallos.
  • Todos los nodos de base de datos están asociados a una subred privada. Por lo tanto, las bases de datos están aisladas en el nivel de red de todos los demás recursos de la topología y están aisladas del acceso de red no autorizado.
  • El gateway de servicios permite realizar una copia de seguridad de las bases de datos en Oracle Cloud Infrastructure Object Storage dentro de la región, sin tener que recorrer la red pública de Internet.
