Identificación de la topología y las especificaciones de la VCN

Seleccione la topología y las especificaciones de la VCN que mejor se adapten a sus necesidades empresariales.

Arquitectura de red única

Si su red está destinada a una prueba de concepto (PoC) o a una prueba rápida, una arquitectura de red única, sin un firewall dedicado entre las ubicaciones locales y OCI o entre las redes virtuales en la nube, funciona bien. Si es necesario, puede anexar más redes virtuales en la nube más adelante.

En el siguiente diagrama se muestra un ejemplo de una arquitectura de red única:

Descripción de la ilustración single-vcn-topology.png

Note:

Oracle recomienda utilizar Oracle Cloud Infrastructure Web Application Firewall (OCI WAF) u OCI Network Firewall por motivos de seguridad si tiene aplicaciones orientadas a Internet (IP públicas).

Arquitectura de red de hub y radio

Oracle recomienda una arquitectura de hub y radios para despliegues que puedan necesitar escalarse en el futuro. Esta topología se adapta a firewalls centralizados, inspección de tráfico y nodos de gestión, y permite el software de firewall entre las ubicaciones locales y OCI o entre las redes virtuales en la nube (tráfico del este al oeste).

En el siguiente diagrama se muestra un ejemplo del uso de una arquitectura de red de hub y radios:

Descripción de la ilustración hub-and-spoke-topology.png

La arquitectura de red de hub y radios es la arquitectura recomendada por Oracle para la mayoría de los despliegues. Utilice la arquitectura de red de hub y radios si su negocio necesita una o más de las siguientes opciones (no una lista exclusiva):

• Utilice (o planifique utilizar) varias redes virtuales en la nube para separar las cargas de trabajo.
• Centraliza el tráfico orientado a Internet en una VCN de hub, donde se gestionan los recursos de firewall de red, equilibradores de carga orientados a Internet, WAF y gateway de Internet.
• Mantenga la separación de red para los entornos de producción, prueba y desarrollo.

Especificaciones de Red Virtual en la Nube

Oracle recomienda que aproveche todas las capacidades de OCI disponibles para maximizar la resiliencia de la arquitectura. En las regiones con tres dominios de disponibilidad, diseñe la VCN para que sus subredes puedan abarcar todos los dominios.

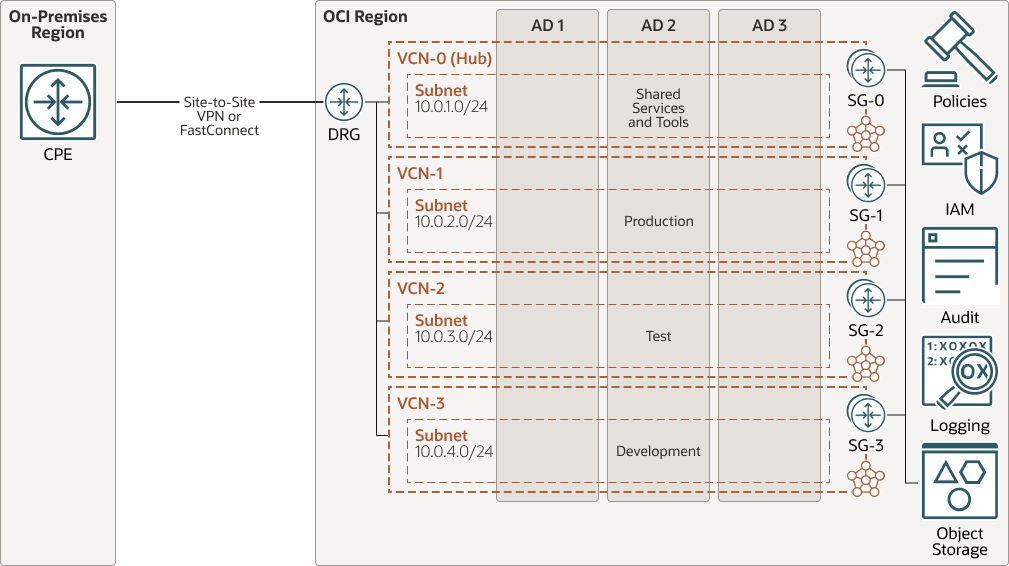

En la siguiente imagen se muestra cómo maximizar el uso de los dominios de disponibilidad para diseños de alta disponibilidad.

Descripción de la ilustración vcn-network-design-example.png

Oracle recomienda lo siguiente:

• Mediante subredes regionales que abarcan todos los dominios de disponibilidad para ofrecer alta disponibilidad.
• Creación de VCN independientes para diferentes cargas de trabajo.

Note:

Para las regiones con un único dominio de disponibilidad, utilice dominios de errores para mejorar la resiliencia.

Ajuste el tamaño de la VCN o las subredes

Planifique sus redes virtuales en la nube para su futura expansión y seleccione un rango de direcciones IP que evite la superposición con sus redes locales u otras redes.

La siguiente tabla proporciona orientación sobre cómo ajustar el tamaño de sus redes virtuales en la nube en función de sus necesidades.

Tamaño VCN	Netmask	Tamaño de subred	Número de subredes en la VCN	IP utilizables por subred
Pequeño	/24	/27	8	29
Mediano	/20	/24	16	253
Grande	/18	/22	16	1.021
Extra Grande	/16	/20	8	4.093

Las distintas subredes de una VCN pueden utilizar diferentes tamaños de bloque CIDR para optimizarlas según las necesidades de carga de trabajo específicas.

Note:

OCI reserva tres direcciones IP en cada una de las subred.

Listas de seguridad y conjuntos de seguridad de red

Las listas de seguridad permiten definir un juego de reglas de seguridad que se aplican a todos los recursos de una subred.

Utilice los NSG para una seguridad más granular a nivel de aplicación. Los NSG permiten definir reglas para VNIC específicas, equilibradores de carga, sistemas de base de datos, etc.

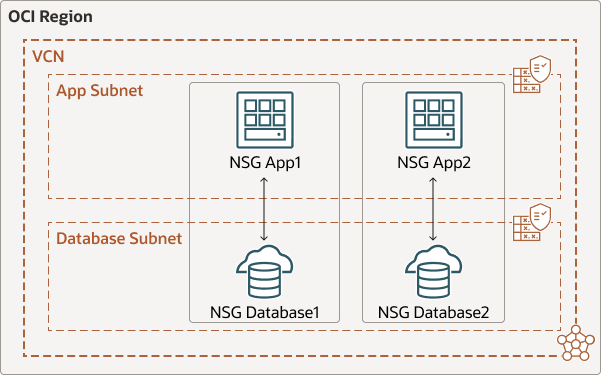

En el siguiente gráfico se muestra un ejemplo de cómo puede separar la arquitectura de subred de la VCN de los requisitos de seguridad mediante NSG y permitir que solo los recursos mediante NSG_DB1 se conecten al recurso mediante NSG_App1.

Descripción de la ilustración vcn-subnet-app-security-nsg-isolation.png

Puede utilizar listas de seguridad y NSG para controlar el acceso a sus recursos en subredes públicas y privadas. Si utiliza grupos de seguridad de red y listas de seguridad, el resultado serán las reglas de resumen combinadas del grupo de seguridad de red y la lista de seguridad.

Oracle recomienda utilizar los NSG para:

• Separe la arquitectura de subred de la VCN de los requisitos de seguridad de la aplicación.
• Defina un juego de reglas de entrada y salida que se apliquen a VNIC específicas.

Sugerencia:

Si utiliza listas de seguridad, Oracle recomienda utilizar una lista de seguridad individual por subred en lugar de una combinada para todas las subredes.

Tablas de rutas

Las tablas de rutas existen en los niveles de VCN y de gateway de direccionamiento dinámico (DRG). En el nivel de DRG, las tablas de rutas pueden ser sentencias estáticas o importarse dinámicamente mediante distribuciones de rutas de importación. Enrutan el tráfico de una asociación a la asociación de destino en función del prefijo IP definido en la tabla de rutas. Cree tablas de rutas específicas para cada asociación; utilice tablas de rutas generadas automáticamente por defecto solo para pruebas o prototipos simples.

Sugerencia:

Oracle recomienda importar rutas mediante distribuciones de rutas de importación.

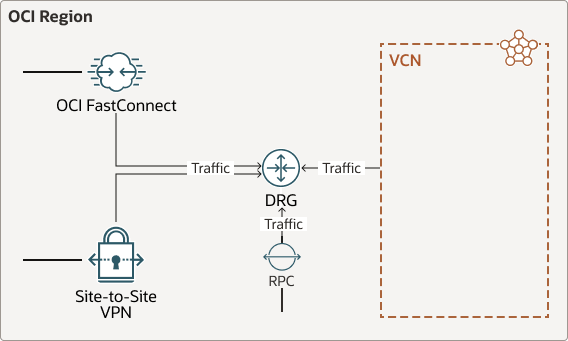

El siguiente diagrama muestra las tablas de rutas asociadas en el nivel de DRG:

Descripción de la ilustración drg-level-route-table.png

Las tablas de rutas de nivel de DRG gestionan:

• Asociaciones de VCN
• asociaciones de FastConnect/circuito virtual
• Anexos IPSec/VPN
• Asociaciones de conexión de intercambio de tráfico remoto (RPC)

Note:

Una ruta estática de una tabla de rutas no puede apuntar a anexos FastConnect o IPsec; en su lugar, utilice la distribución de rutas de importación.

En una VCN/subred, utilice rutas estáticas para dirigir el tráfico a los gateways. Asigne tablas de rutas individuales a cada subred para controlar el tráfico saliente. Los recursos de la misma VCN se pueden comunicar sin rutas explícitas (enrutamiento implícito), pero deben existir las reglas de seguridad adecuadas.

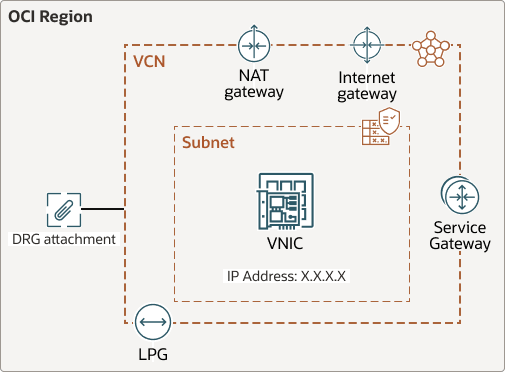

En el siguiente diagrama se muestran gateways donde se pueden asociar tablas de rutas, así como otros recursos:

Descripción de la ilustración individualmente-route-traffic-vcn.png

Las tablas de rutas normalmente se asocian por subred para controlar el tráfico de cada subred específica. Puede configurar el enrutamiento avanzado desde los recursos de la subred o hacia los recursos de una subred.

Las tablas de rutas se pueden asociar a:

• Subred
• VCN (entrada), asociada a la asociación de DRG. Normalmente se utiliza al forzar el tráfico a un firewall.
• Gateway de Internet
• gateway de NAT
• Gateway de servicio
• LPG
• VNIC
• Dirección IP
