Despliegue de Hyperion en Oracle Cloud Infrastructure
Un partner de Oracle se enfrentaba a un desafío al que suelen enfrentarse muchas empresas modernas: renovar el acuerdo de centro de datos actual o migrar a la nube.
Sus operaciones se basaron en una amplia gama de aplicaciones y tecnologías locales de Oracle.
Tras una evaluación exhaustiva de varios proveedores de servicios en la nube, migraron sus cargas de trabajo locales de Oracle Enterprise Performance Management (Hyperion) a Oracle Cloud.
- Mantenga las aplicaciones Hyperion en una infraestructura gestionada por Oracle.
- Simplifique la estructura de costos para el despliegue general.
El partner está explorando activamente oportunidades para migrar cargas de trabajo adicionales a Oracle Cloud, centrándose en los servicios de base de datos autónoma.
Arquitectura
La topología en la nube es sencilla, pero robusta y flexible. La arquitectura tiene una única red virtual en la nube (VCN) con dos subredes. Todos los recursos se despliegan en un único dominio de disponibilidad.
Una de las subredes se utiliza para todos los recursos web y de aplicaciones: un equilibrador de carga, servidores de Hyperion Foundation, servidores Essbase, módulos de planificación, previsión y presupuestación de Hyperion y un servidor de archivos. La otra subred se utiliza exclusivamente para la base de datos. Esta arquitectura garantiza el aislamiento completo de la red de los recursos en cada nivel y cumple los requisitos para el control granular del tráfico de red.

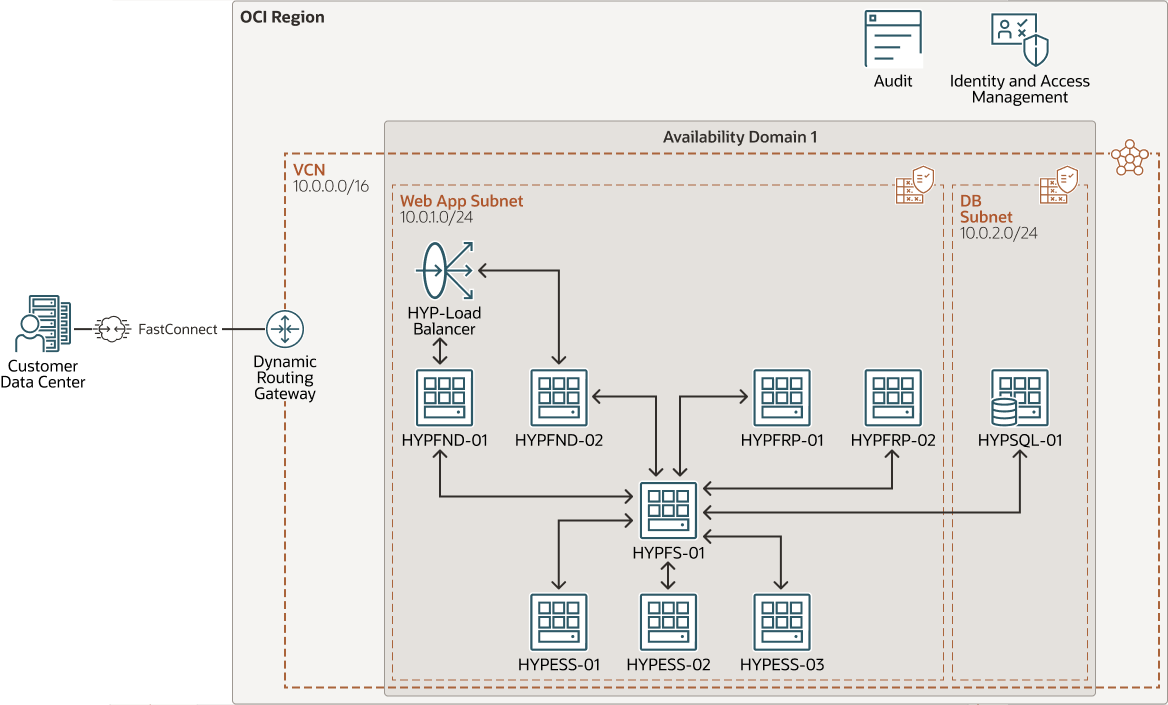

En el siguiente diagrama, se ilustra la arquitectura:
Descripción de la ilustración bd-ads-hyperion.png
- Región
Una región de Oracle Cloud Infrastructure es un área geográfica localizada que contiene uno o más centros de datos, denominados dominios de disponibilidad. Las regiones son independientes entre sí y pueden separarse grandes distancias (entre países o incluso continentes).
Todos los recursos de esta arquitectura se despliegan en una sola región.
- Dominio de disponibilidad
Los dominios de disponibilidad son centros de datos independientes dentro de una región. Los recursos físicos de cada dominio de disponibilidad están aislados de los recursos de los otros dominios de disponibilidad, lo que proporciona tolerancia a fallos. Los dominios de disponibilidad no comparten infraestructura, como la alimentación o la refrigeración, ni la red interna del dominio de disponibilidad. Por tanto, un fallo en un dominio de disponibilidad no debería afectar a los demás dominios de disponibilidad de la región.
Los recursos de esta arquitectura se despliegan en un único dominio de disponibilidad.
- VCN y subredes
Una VCN es una red personalizable definida por software que se configura en una región de Oracle Cloud Infrastructure. Al igual que las redes de los centros de datos tradicionales, las redes virtuales le proporcionan el control de su entorno de red. Una VCN puede tener varios bloques de CIDR no superpuestos que puede cambiar después de crear la VCN. Puede segmentar una VCN en subredes, las cuales se pueden acotar a una región o a un dominio de disponibilidad. Cada subred está formada por un rango contiguo de direcciones que no se solapan con las demás subredes de la VCN. Puede cambiar el tamaño de una subred después de la creación. Una subred puede ser pública o privada.
Esta arquitectura utiliza una única VCN, con subredes independientes para los niveles de aplicación y datos.
- Gateway de enrutamiento dinámico (DRG)
El DRG es un enrutador virtual que proporciona una ruta para el tráfico de red privada entre las redes virtuales en la misma región, entre una VCN y una red fuera de la región, como una VCN en otra región de Oracle Cloud Infrastructure, una red local o una red en otro proveedor en la nube.
Para una conectividad rápida y fiable de la red local a Oracle Cloud, el partner eligió Oracle Cloud Infrastructure FastConnect. El aprovisionamiento y la gestión de recursos están automatizados para una DevOps eficiente.
- Tablas de rutas
Las tablas de rutas virtuales contienen reglas para enrutar el tráfico de subredes a destinos fuera de una VCN, normalmente a través de gateways.
- Listas de seguridad
Para cada subred, puede crear reglas de seguridad que especifiquen el origen, el destino y el tipo de tráfico que se debe permitir dentro y fuera de la subred.
- Equilibrador de carga
Oracle Cloud Infrastructure Load Balancing proporciona una distribución automatizada del tráfico desde un único punto de entrada a varios servidores.
- Máquinas virtuales de recursos informáticos
Con Oracle Cloud Infrastructure Compute, puede aprovisionar y gestionar hosts informáticos en la nube. Puede iniciar instancias informáticas con unidades que cumplan los requisitos de recursos de CPU, memoria, ancho de banda de red y almacenamiento. Después de crear una instancia informática, puede acceder a ella de forma segura, reiniciarla, asociar y desasociar volúmenes, y terminarla cuando ya no la necesite.
Esta arquitectura incluye máquinas virtuales (VM) de recursos informáticos para los siguientes componentes:- Par de máquinas virtuales que alojan los servidores de Hyperion Foundation.
- Tres máquinas virtuales para Hyperion Essbase.
- Dos máquinas virtuales que ejecutan módulos de planificación, previsión y presupuestación de Hyperion.
- Una máquina virtual que ejecuta un servidor de archivos para almacenamiento de archivos.
- Una máquina virtual para la base de datos.
- Microsoft SQL Server
Microsoft SQL Server es un RDBMS de terceros que se utiliza para crear aplicaciones de almacenamiento de datos a gran escala. Este servidor se utiliza para extraer, transformar y cargar datos (ETL) desde y hacia orígenes como PeopleSoft y Essbase y, a continuación, lo utiliza ODI para cargar metadatos en las aplicaciones de planificación. También soporta productos de Hyperion que requieren un repositorio de base de datos como Shared Services, Planning, FR, EAS y ODI.
Explorar más
Obtenga más información sobre el despliegue de aplicaciones de Oracle Enterprise Performance Management (Hyperion) en Oracle Cloud.
