Protection des données sur les appareils NVMe

Options pour l'utilisation d'une forme BM.DenseIO1.36

Plusieurs options existent pour les instances BM.DenseIO1.36 comportant neuf appareils NVMe .

Pour toutes les options ci-dessous, vous pouvez facultativement augmenter la valeur limite de la vitesse de resynchronisation RAID par défaut. L'augmentation de cette valeur pour correspondre plus étroitement à la vitesse de stockage rapide sur les instances sans système d'exploitation peut réduire le temps nécessaire à la définition de RAID.

Utilisez la commande suivante pour augmenter la valeur limite de la vitesse :

$ sysctl -w dev.raid.speed_limit_max=10000000

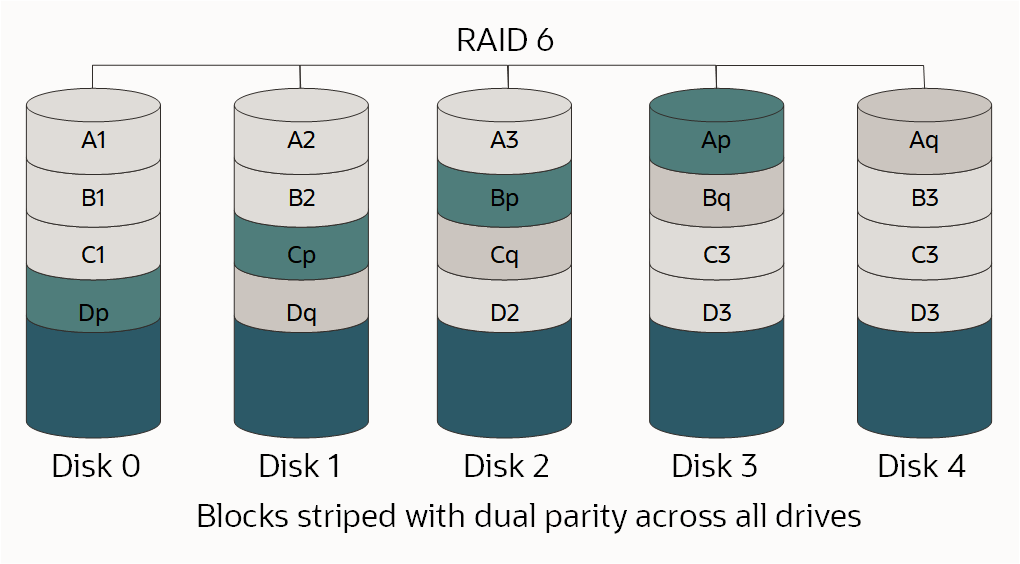

Option 1 : Créer un seul appareil RAID 6 sur les neuf appareils

Cet ensemble est redondant, offre une bonne performance, survivra à la défaillance de toute paire d'appareils et est exposé en tant qu'unité logique de stockage unique avec environ 23,8 To d'espace utilisable.

Utilisez les commandes suivantes pour créer un seul appareil RAID 6 sur les neuf appareils :

$ sudo yum install mdadm -y

$ sudo mdadm --create /dev/md0 --raid-devices=9 --level=6 /dev/nvme0n1 /dev/nvme1n1 /dev/nvme2n1 /dev/nvme3n1 /dev/nvme4n1 /dev/nvme5n1 /dev/nvme6n1 /dev/nvme7n1 /dev/nvme8n1

$ sudo mdadm --detail --scan | sudo tee -a /etc/mdadm.conf >> /dev/null

Option 2 : Créer un RAID 10 de quatre appareil et un ensemble RAID 6 de cinq appareils

Ces ensembles sont exposés aux applications en tant que deux unités logiques de stockage différentes. Il s'agit d'un choix recommandé lorsque vous devez isoler un type d'E/S d'un autre, par exemple les fichiers journaux et les fichiers de données. Dans cet exemple, l'ensemble RAID 10 doit avoir environ 6,4 To d'espace utilisable et l'ensemble RAID 6 doit en avoir environ 9,6 To.

Utilisez les commandes suivantes pour créer un ensemble RAID 10 de quatre appareils et un ensemble RAID 6 de cinq appareils :

$ sudo yum install mdadm -y

$ sudo mdadm --create /dev/md0 --raid-devices=4 --level=10 /dev/nvme5n1 /dev/nvme6n1 /dev/nvme7n1 /dev/nvme8n1

$ sudo mdadm --create /dev/md1 --raid-devices=5 --level=6 /dev/nvme0n1 /dev/nvme1n1 /dev/nvme2n1 /dev/nvme3n1 /dev/nvme4n1

$ sudo mdadm --detail --scan | sudo tee -a /etc/mdadm.conf >> /dev/null

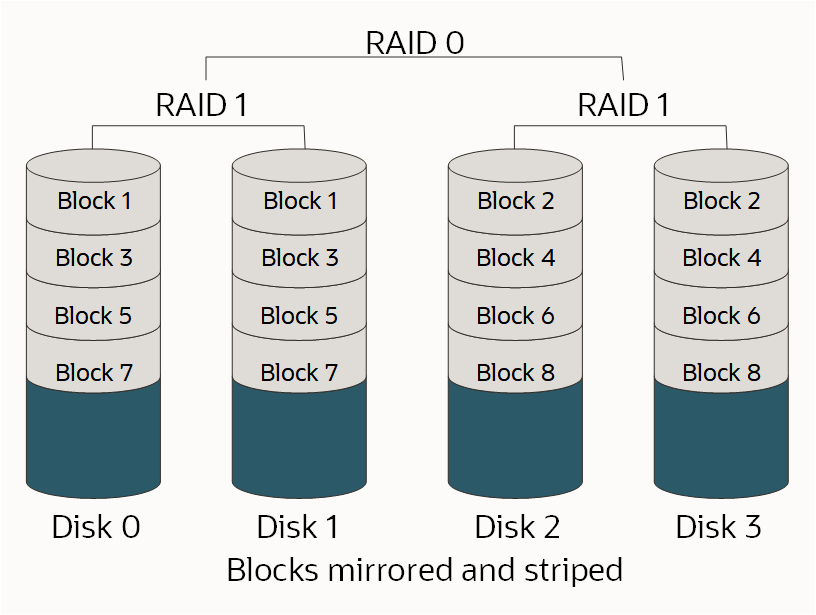

Option 3 : Créer un ensemble RAID 10 de huit appareils

Si vous avez besoin de la meilleure performance possible et que vous pouvez sacrifier une certaine quantité d'espace disponible, un ensemble RAID 10 de huit appareils est une option. RAID 10 nécessitant un nombre pair d'appareils, le neuvième appareil reste en dehors de l'ensemble et sert d'appareil de rechange à chaud en cas d'échec d'un autre appareil. Une seule unité logique de stockage est ainsi créée avec environ 12,8 To d'espace utilisable.

Utilisez les commandes suivantes pour créer un ensemble RAID 10 de huit appareils :

$ sudo yum install mdadm -y

$ sudo mdadm --create /dev/md0 --raid-devices=8 --level=10 /dev/nvme0n1 /dev/nvme1n1 /dev/nvme2n1 /dev/nvme3n1 /dev/nvme4n1 /dev/nvme5n1 /dev/nvme6n1 /dev/nvme7n1

La commande suivante ajoute /dev/nvme8n comme disque de rechange à chaud pour l'ensemble /dev/md0 :

$ sudo mdadm /dev/md0 --add /dev/nvme8n1

$ sudo mdadm --detail --scan | sudo tee -a /etc/mdadm.conf >> /dev/null

Option 4 : Créer deux ensembles RAID 10 de quatre appareils

Pour la meilleure performance possible et l'isolement d'E/S sur les unités logiques de stockage, créez deux ensembles RAID 10 de quatre appareils. RAID 10 nécessitant un nombre pair d'appareils, le neuvième appareil reste en dehors des ensembles et sert de disque de rechange à chaud en cas d'échec d'un autre appareil. Deux unités logiques de stockage sont ainsi créées, chacune ayant environ 6,4 To d'espace utilisable.

Utilisez les commandes suivantes pour créer deux ensembles RAID 10 de quatre appareils avec disque de rechange à chaud global :

$ sudo yum install mdadm -y

$ sudo mdadm --create /dev/md0 --raid-devices=4 --level=10 /dev/nvme4n1 /dev/nvme5n1 /dev/nvme6n1 /dev/nvme7n1

$ sudo mdadm --create /dev/md1 --raid-devices=4 --level=10 /dev/nvme0n1 /dev/nvme1n1 /dev/nvme2n1 /dev/nvme3n1

La création d'un disque de rechange à chaud global nécessite les deux étapes suivantes :

1. Ajoutez le disque de rechange à l'un des ensembles (peu importe lequel) en exécutant les commandes suivantes :

   $ sudo mdadm /dev/md0 --add /dev/nvme8n1

   $ sudo mdadm --detail --scan | sudo tee -a /etc/mdadm.conf >> /dev/null

2. Modifiez /etc/mdadm pour placer les deux ensembles dans le même groupe de rechange. Ajoutez spare-group=global à la fin de la ligne qui commence par ARRAY, comme suit :

   $ sudo vi /etc/mdadm.conf

   ARRAY /dev/md0 metadata=1.2 spares=1 name=mdadm.localdomain:0 UUID=43f93ce6:4a19d07b:51762f1b:250e2327 spare-group=global

   ARRAY /dev/md1 metadata=1.2 name=mdadm.localdomain:1 UUID=7521e51a:83999f00:99459a19:0c836693 spare-group=global

Définir l'option MAILADDR dans /etc/mdadm.conf, puis exécuter le moniteur mdadm en tant que démon

La méthode la plus simple consiste à définir l'option MAILADDR dans /etc/mdadm.conf, puis à exécuter le moniteur MDX en tant que démon, comme suit :

1. La ligne DEVICE partitions est requise pour que MAILADDR fonctionne; si elle est manquante, vous devez l'ajouter comme suit :

   $ sudo vi /etc/mdadm.conf

   DEVICE partitions

   ARRAY /dev/md0 level=raid1 UUID=1b70e34a:2930b5a6:016we78d:eese14532

   MAILADDR <my.name@example.com>

2. Exécutez le moniteur à l'aide de la commande suivante :

   $ sudo nohup mdadm –-monitor –-scan –-daemonize &

3. Pour vérifier que le moniteur est exécuté au démarrage, exécutez les commandes suivantes :

   $ sudo chmod +x /etc/rc.d/rc.local

   $ sudo vi /etc/rc.local

   Ajoutez la ligne suivante à la fin de /etc/rc.local :

   nohup mdadm –-monitor –-scan –-daemonize &

4. Pour vérifier que le courriel et le moniteur fonctionnent tous les deux, exécutez la commande suivante :

   $ sudo mdadm --monitor --scan --test -1

   Notez que ces courriels seront probablement marqués comme pourriel. L'option PROGRAM, décrite plus tard dans cette rubrique, permet d'envoyer des alertes et des messages plus sophistiqués.

Exécuter un script externe en cas de détection d'une défaillance

Une option plus avancée consiste à créer un script externe qui sera exécuté au cas où le moniteur mdadm détecte une défaillance. Vous intégrez ce type de script à votre solution de surveillance existante. Voici un exemple de ce type de script :

$ sudo vi /etc/mdadm.events

#!/bin/bash
event=$1
device=$2
if [ $event == "Fail" ]
then
  <"do something">
else
 if [ $event == "FailSpare" ]
 then
  <"do something else">
 else
  if [ $event == "DegradedArray" ]
  then
   <"do something else else">
  else
   if [ $event == "TestMessage" ]
    then
    <"do something else else else">
   fi
  fi
 fi
fi

$ sudo chmod +x /etc/mdadm.events

Ajoutez ensuite l'option PROGRAM à /etc/mdadm.conf, comme illustré dans l'exemple suivant :

1. La ligne DEVICE partitions est requise pour que MAILADDR fonctionne; si elle est manquante, vous devez l'ajouter comme suit :

   $ sudo vi /etc/mdadm.conf

   DEVICE partitions

   ARRAY /dev/md0 level=raid1 UUID=1b70e34a:2930b5a6:016we78d:eese14532

   MAILADDR <my.name@example.com>

   PROGRAM /etc/mdadm.events

2. Exécutez le moniteur à l'aide de la commande suivante :

   $ sudo nohup mdadm –-monitor –-scan –-daemonize &

3. Pour vérifier que le moniteur est exécuté au démarrage, exécutez les commandes suivantes :

   $ sudo chmod +x /etc/rc.d/rc.local

   $ sudo vi /etc/rc.local

   Ajoutez la ligne suivante à la fin de /etc/rc.local :

   nohup mdadm –-monitor –-scan –-daemonize &

4. Pour vérifier que le courriel et le moniteur fonctionnent tous les deux, exécutez la commande suivante :

   $ sudo mdadm --monitor --scan --test -1

   Notez que ces courriels seront probablement marqués comme pourriel. L'option PROGRAM, décrite plus tard dans cette rubrique, permet d'envoyer des alertes et des messages plus sophistiqués.

Simuler la défaillance d'un appareil

Vous pouvez utiliser mdadm pour causer manuellement la défaillance d'un appareil afin de voir si le stockage RAID peut survivre à la défaillance ainsi que pour tester les alertes que vous avez configurées.

1. Marquez un appareil dans l'ensemble comme ayant échoué en exécutant la commande suivante :

   $ sudo mdadm /dev/md0 --fail /dev/nvme0n1

2. Récupérez l'appareil ou votre ensemble risque de ne pas être protégé. Utilisez la commande suivante :

   $ sudo mdadm /dev/md0 --add /dev/nvme0n1

   Votre ensemble est automatiquement recréé afin d'utiliser le "nouvel" appareil. La performance diminue pendant ce processus.

3. Vous pouvez surveiller le statut de recréation en exécutant la commande suivante :

   $ sudo mdadm --detail /dev/md0

Réplication

La réplication des données d'une instance d'un domaine de disponibilité vers un autre entraîne un ODR et un OPR à un coût bien plus élevé que pour les sauvegardes; pour chaque instance d'un domaine de disponibilité, vous devez disposer d'une autre instance dans un domaine de disponibilité différent.

Pour les charges de travail de base de données Oracle, vous devez utiliser la fonctionnalité Oracle Data Guard intégrée pour répliquer les bases de données. Les domaines de disponibilité d'Oracle Cloud Infrastructure sont assez proches les uns des autres pour prendre en charge la réplication synchrone haute performance. La réplication asynchrone est également une option.

Pour la réplication par blocs à usage général, l'option recommandée est la solution DRBD (Distributed Replicated Block Device). Vous pouvez configurer DRBD (Distributed Replicated Block Device) pour répliquer, de manière synchrone ou asynchrone, chaque écriture dans un domaine de disponibilité vers un autre domaine de disponibilité.

Sauvegardes

Les sauvegardes traditionnelles constituent un autre moyen de protéger les données. Tous les produits de sauvegarde commerciaux sont entièrement pris en charge sur Oracle Cloud Infrastructure. Si vous utilisez des sauvegardes, l'objectif de délai de récupération (ODR) et l'objectif de point de récupération (OPR) sont beaucoup plus élevés que pour l'utilisation de la réplication, car vous devez recréer les ressources de calcul qui ont échoué, puis restaurer la sauvegarde la plus récente. Les coûts sont bien plus bas, car vous n'avez pas besoin de maintenir une deuxième instance. Ne stockez pas les sauvegardes dans le même domaine de disponibilité que leur instance initiale.

Instantanés

Les deux moyens les plus faciles pour tenir à jour des instantanés consistent à utiliser un système de fichiers qui prend en charge les instantanés, par exemple ZFS, ou à utiliser LVM pour créer et gérer des instantanés. Étant donné la manière dont LVM a mis en oeuvre la copie sur écriture (COW), la performance peut être considérablement réduite lorsqu'un instantané est pris à l'aide de LVM.

Sauvegardes

Tous les produits de sauvegarde commerciaux sont entièrement pris en charge sur Oracle Cloud Infrastructure. Assurez-vous que les sauvegardes sont stockées dans un domaine de disponibilité différent de celui de l'instance d'origine.
