Monter l'appareil dans un bâti

Montage en rack de l'appareil

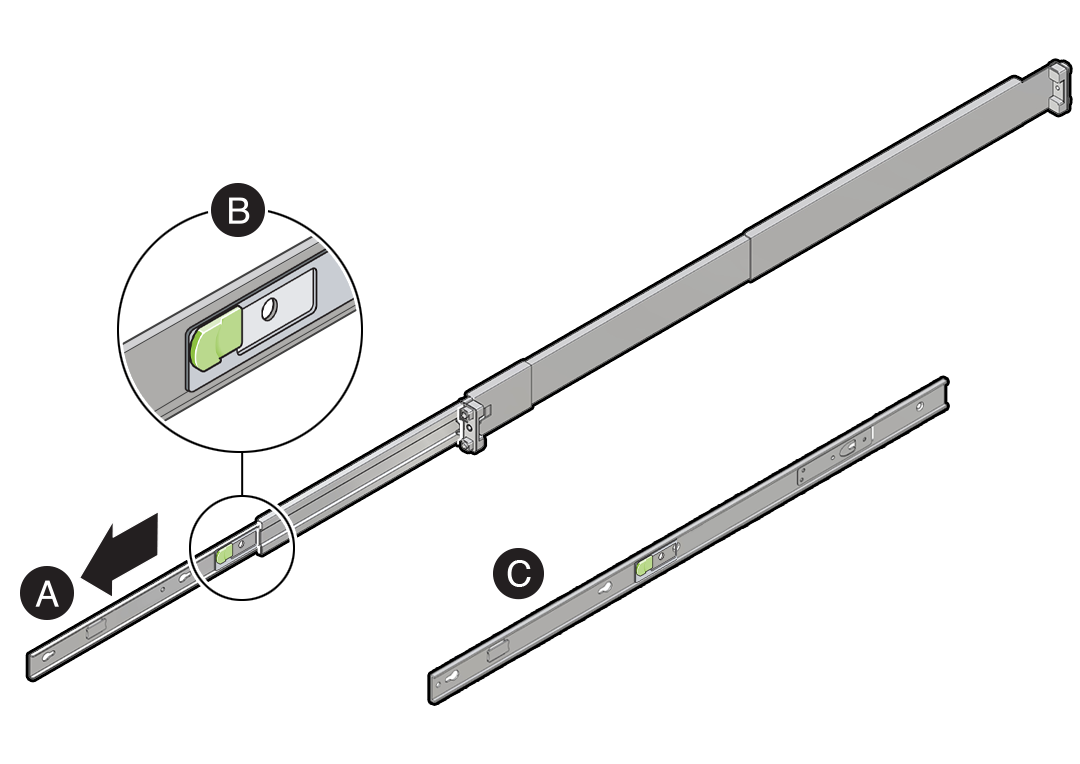

1. Séparez les supports de montage de l'appareil des glissières.




   1. Retirez les supports de montage des supports de glissière-rail.
   2. Appuyez sur le levier de déverrouillage pour libérer le mécanisme de verrouillage.
   3. Retirez les supports de montage des rails latéraux.

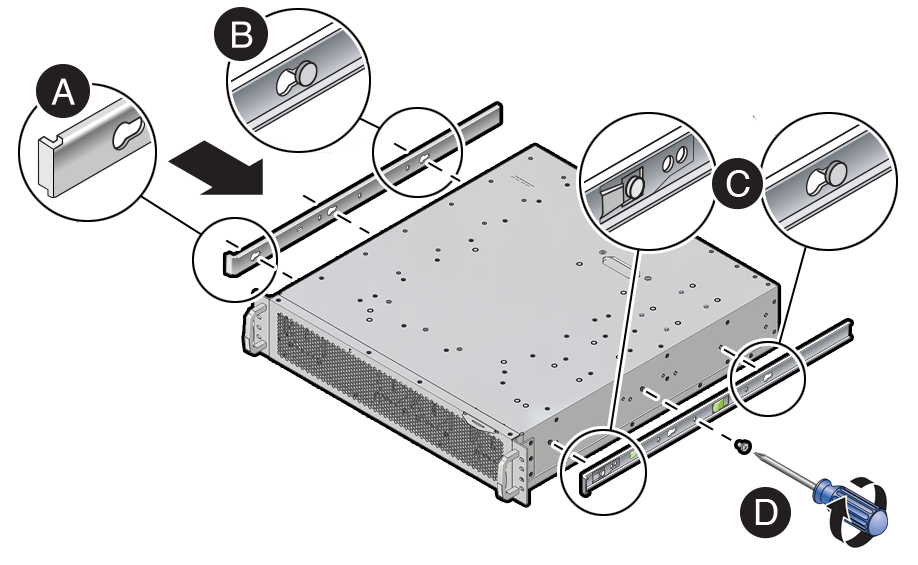

2. Fixez les supports de montage à l'appareil.





   1. Placez les supports de montage contre le dispositif de sorte que la butée coulissante soit à l'avant du dispositif.

   2. Alignez les ouvertures de trou de serrure sur le support de montage avec les broches de localisation sur le côté de l'appareil.
   3. Poussez les supports de montage vers l'avant jusqu'à ce qu'ils se verrouillent en place avec une sélection audible.
   4. Fixez les supports de montage en installant une vis M4 de chaque côté de l'appareil.

3. Identifiez l'emplacement dans le bâti où vous souhaitez placer l'appareil.

   L'appareil en périphérie de réseau Rover nécessite deux unités de bâti (2U) d'espace vertical.

   Attention



   Pour réduire le risque de blessures corporelles, stabilisez l'armoire du rack et, si disponible, étendez la barre anti-inclinaison avant d'installer le serveur.

4. Si vos poteaux de rack ne sont pas étiquetés, marquez les trous de montage sur les poteaux avant et arrière pour assurer une installation de niveau.

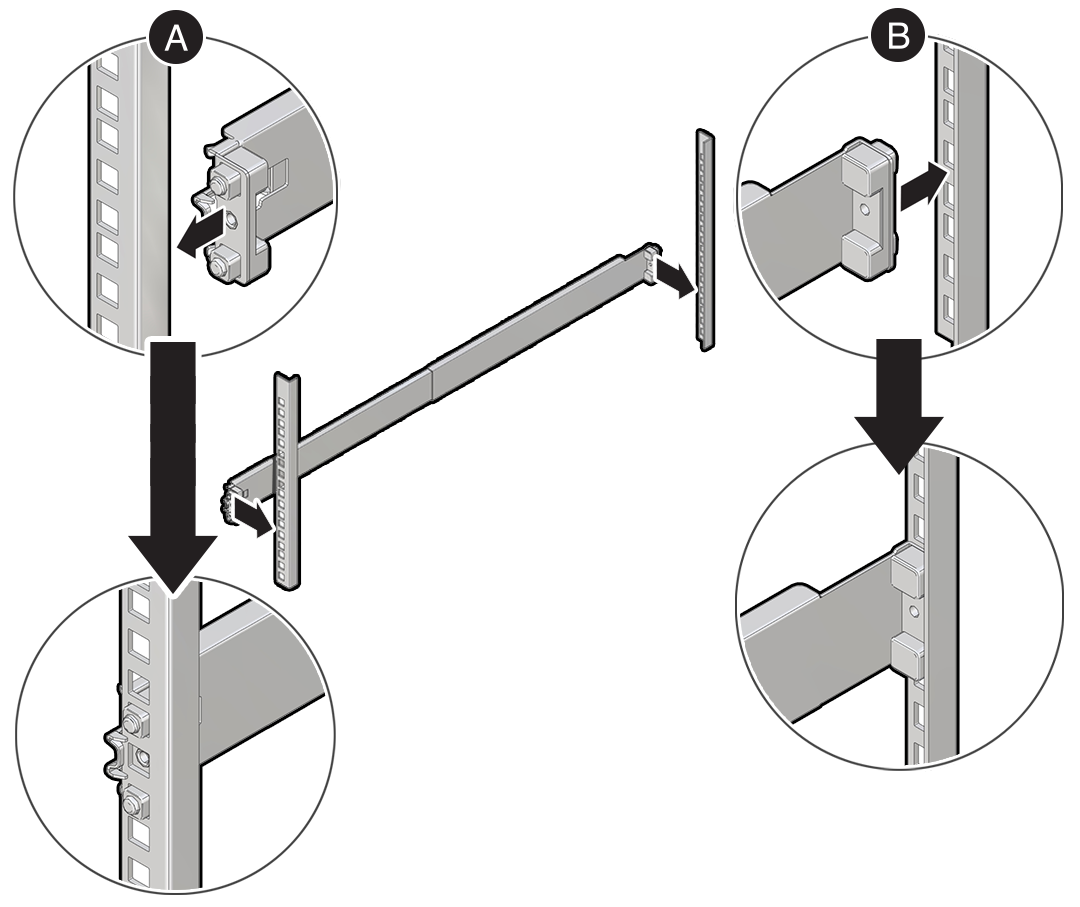

5. Fixez les deux glissières sur le rack.




   1. Placez les glissières avant dans les montants du rack avant.
   2. Ajustez les glissières arrière pour atteindre les montants de crémaillère arrière, puis enfoncez les glissières dans les montants de crémaillère arrière.

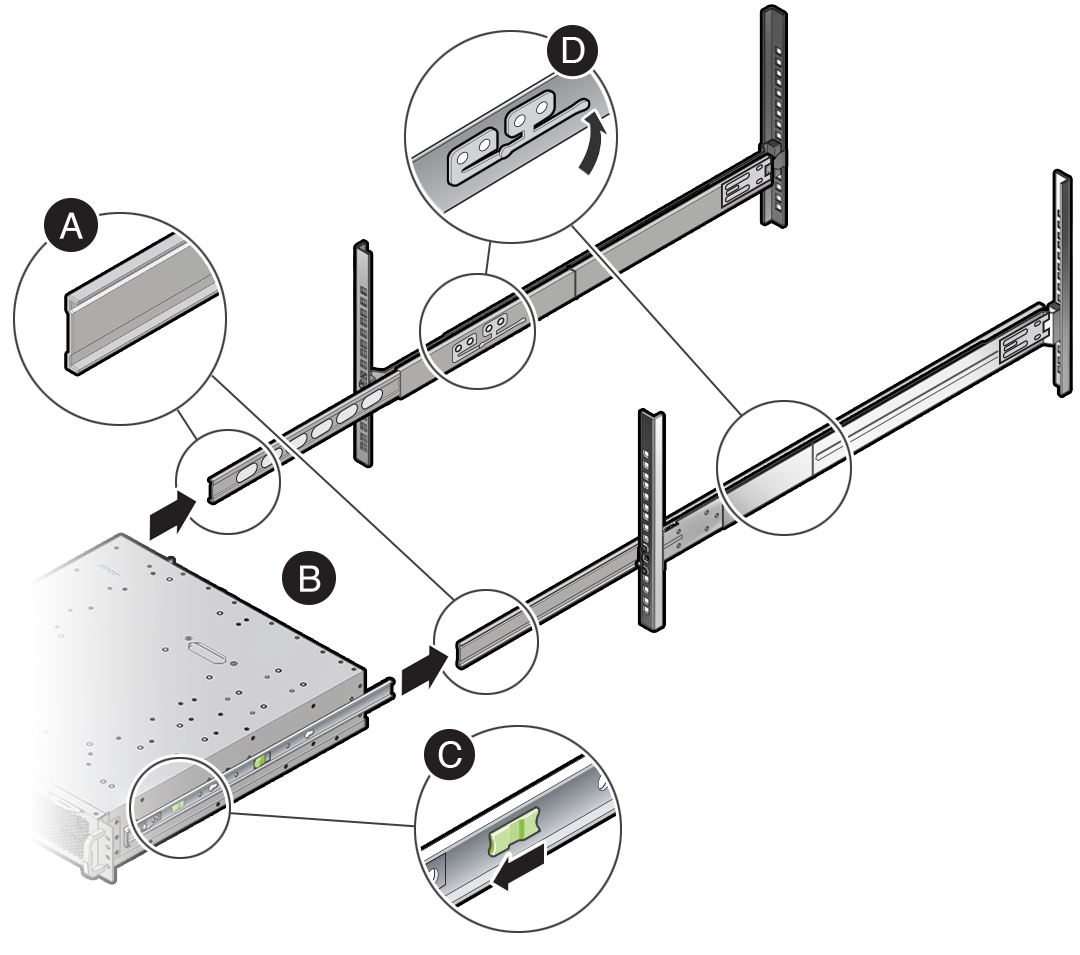

6. Installez le périphérique dans les glissières.




   1. Étendez les glissières avant internes.
   2. Faites glisser les supports de montage dans les glissières étendues jusqu'à ce que le périphérique soit pris en charge de manière sécurisée par les glissières, mais qu'il soit prolongé à partir du rack.
   3. Tirez le levier vert vers l'avant pour permettre aux supports de montage de glisser complètement dans les glissières.
   4. Soulevez le levier d'arrêt de la glissière et poussez l'appareil complètement dans le rack.

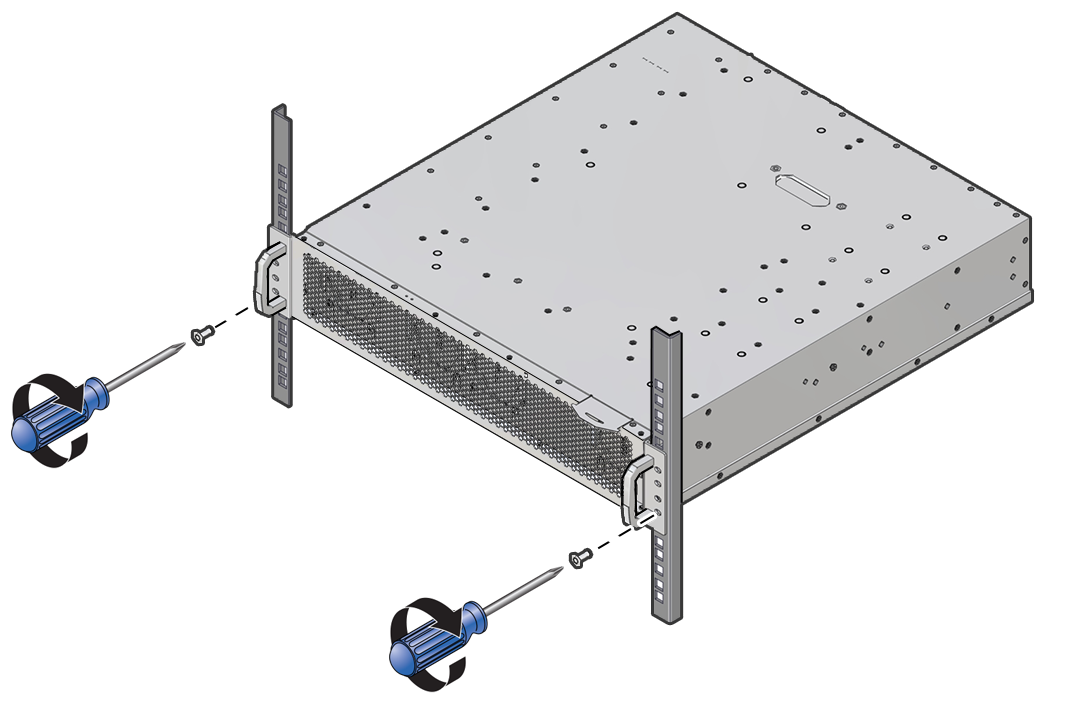

7. Installez deux vis M4 à l'avant de l'appareil.





Et maintenant?

Identifier les éléments du panneau avant et arrière
