Identifier les éléments du panneau avant et arrière

Utilisez l'une des illustrations suivantes pour vous familiariser avec les connecteurs Roving Edge.

Note

Pour répondre aux exigences MIL-STD-461 Rev G RE102, tous les câbles réseau Ethernet attachés au périphérique en périphérie de réseau Rover doivent être notés CAT8. Sinon, l'exigence minimale pour les câbles Ethernet est CAT6.

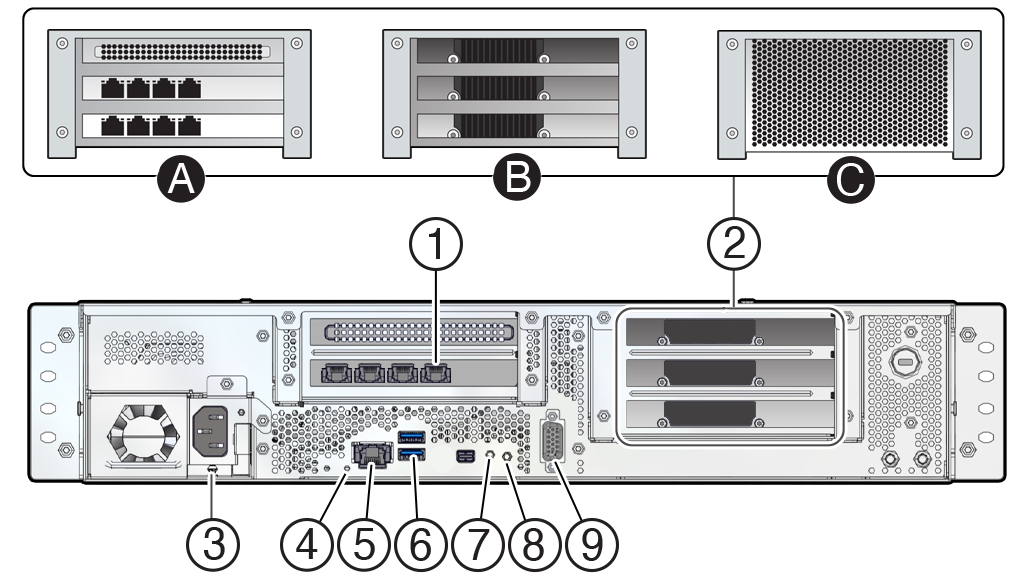

Appareil Roving Edge 2 – Panneau arrière

Illustration du panneau arrière Roving Edge 2.
Non. Description
1

PCIe 0 : 1 carte Ethernet Quad port 10GBASE-T avec affectations de ports RJ-45 de gauche à droite : 3, 2, 1, 0

Pour toutes les formes, utilisez les ports suivants :

2A

La forme de calcul comprend 2 cartes Ethernet Quadriport 10GBASE-T supplémentaires.

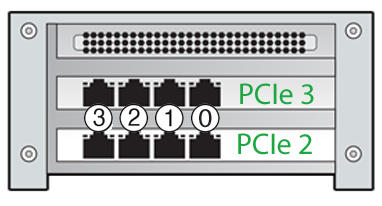

Un diagramme montrant la carte la plus haute est PCIe 3, la carte inférieure est PCIe 2.

Tous les ports sur PCIe 2 et PCIe 3 peuvent éventuellement être utilisés pour l'attachement Ethernet avec PCIe 0 port 0. Vous pouvez également utiliser facultativement PCIe 0 ports 1 et 2 (voir Article 1 dans ce tableau). Voir Gestion de la liaison Ethernet.

2B

La forme de processeur graphique comprend 3 processeurs graphiques NVIDIA AD104GL [L4].

2C

La forme de stockage comprend 4 disques SSD supplémentaires de 15,38.

3 Réceptacle de puissance
4

LED d'état du système

  • Le - Événement critique
  • Désactivé - Normal
5 Port RJ-45 réservé, pour utilisation Oracle uniquement.
6

Deux ports USB 3.0. Les deux ports peuvent être connectés à des instances compatibles USB. Pour les exigences, voir Connexion de périphériques USB à des instances.

7 Bouton Réinitialiser
8

Commutateur d'alimentation et LED

  • Activé - L'hôte est sous tension
  • Désactivé - L'hôte est désactivé
  • Ambre - Faille
Voir Alimentation sur l'appareil.
9 Port de la console série DB-9.

Votre communication initiale avec l'appareil est effectuée via la console série qui est connectée à un ordinateur hôte de contrôle, un tel ordinateur portable.

Voir Câblez l'appareil en périphérie de réseau Rover.

Étape suivante?

Câbler l'appareil en périphérie de réseau Rover

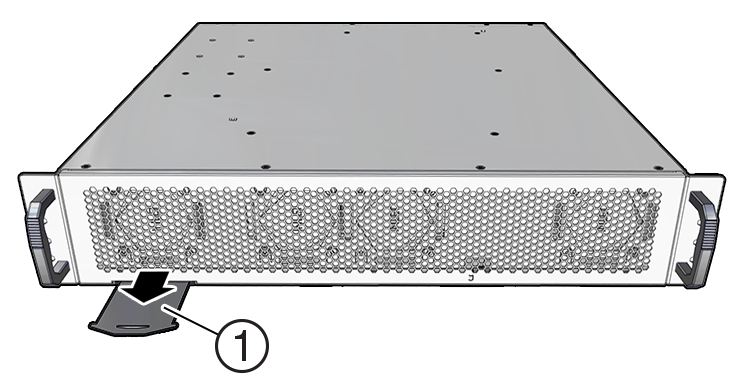

Appareil Roving Edge 2 – Panneau avant

Illustration montrant la carte déroulante où se trouve le numéro de série.
Non. Description
1

Carte de retrait.

La carte indique où obtenir la documentation et répertorie les numéros de série et de modèle. Voir les deux côtés de la carte.

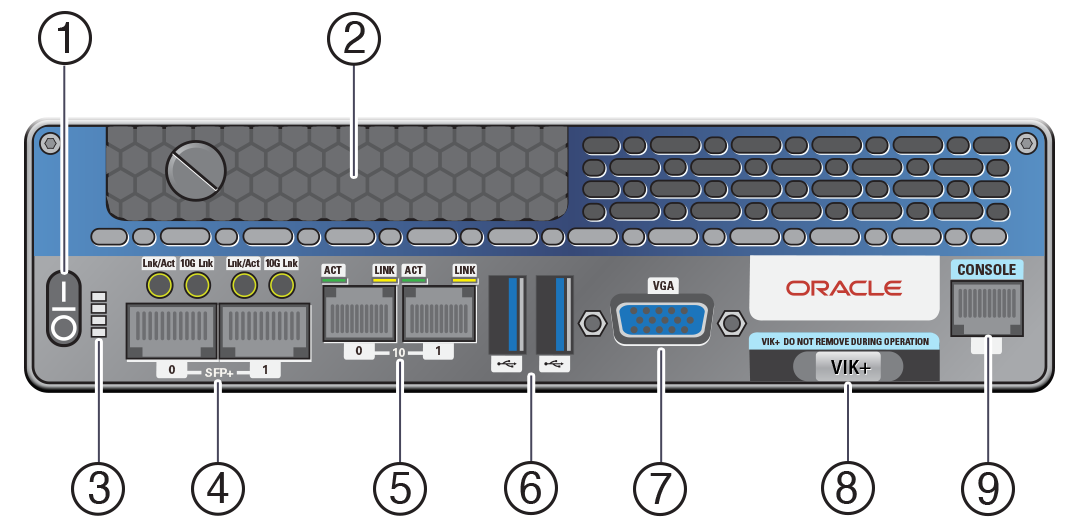

Roving Edge Ultra – Panneau avant

Illustration présentant les éléments du panneau frontal en périphérie de réseau Rover.
Numéro. Description
1 Commutateur d'alimentation
2 Un SSD amovible
3 LED de statut
4 Deux ports Ethernet SFP+ de 10 Go
5 Deux ports Ethernet RJ-45 en cuivre de 1 Go
6

Deux ports USB 3.0. Les deux ports peuvent être connectés à des instances compatibles USB. Pour les exigences, voir Connexion de périphériques USB à des instances.

7 Port VGA désactivé
8 Stockage VIK+ basé sur NVMe avec une capacité de 512 Go
9 Port de console série RJ-45

Étape suivante?

Câbler l'appareil en périphérie de réseau Rover

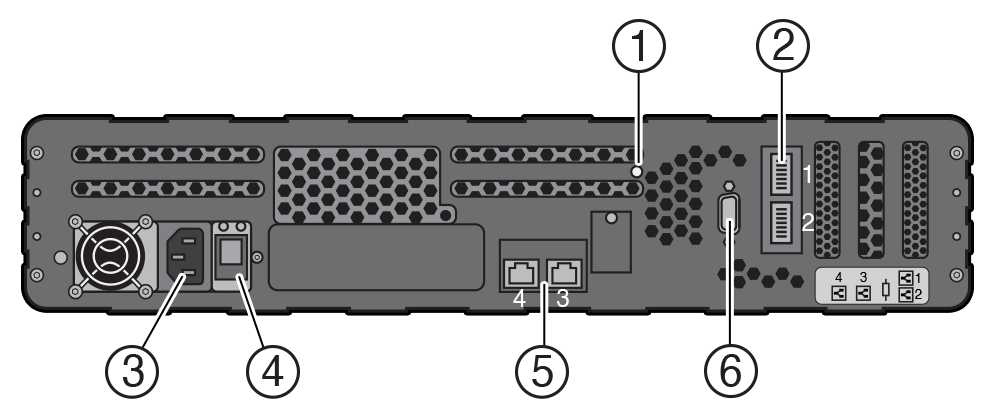

Appareil Roving Edge 1 – Panneau arrière

Illustration présentant le panneau arrière de l'appareil en périphérie de réseau Rover 1.
Numéro. Description
1 Interrupteur d'alimentation
2

Deux ports Ethernet 100GbE QSFP28

3 Réceptacle de puissance
4 Commutateur
5

Deux ports Ethernet RJ45 de 10 Go.

Utilisez le port étiqueté 4 pour la connectivité à votre réseau.

Le port 3 peut éventuellement être utilisé pour la liaison Ethernet avec le port 4. Voir Gestion de la liaison Ethernet.

6 Port de la console série DB-9

Étape suivante?

Câbler l'appareil en périphérie de réseau Rover
