Câblez l'appareil en périphérie de réseau Rover
Utilisez les diagrammes suivants pour localiser les connecteurs à l'arrière de l'appareil en périphérie de réseau Rover lorsque vous connectez des câbles dans cette procédure.
Pour répondre aux exigences MIL-STD-461 Rev G RE102, tous les câbles réseau Ethernet attachés au périphérique en périphérie de réseau Rover doivent être notés CAT8. Sinon, l'exigence minimale pour les câbles Ethernet est CAT6.
Les connexions Ethernet décrites dans cette section sont les connexions Ethernet minimales que vous devez établir pour configurer l'appareil. Vous pouvez utiliser les autres ports NIC et configurer la liaison Ethernet. Voir Identifier les éléments du panneau avant et arrière et Gestion de la liaison Ethernet.
La plupart des appareils nécessitent que vous téléchargiez un fichier logiciel volumineux de 25 Go pour auto-provisionner l'appareil. Pour assurer une installation fluide, nous vous recommandons de connecter l'appareil à un réseau haut débit.

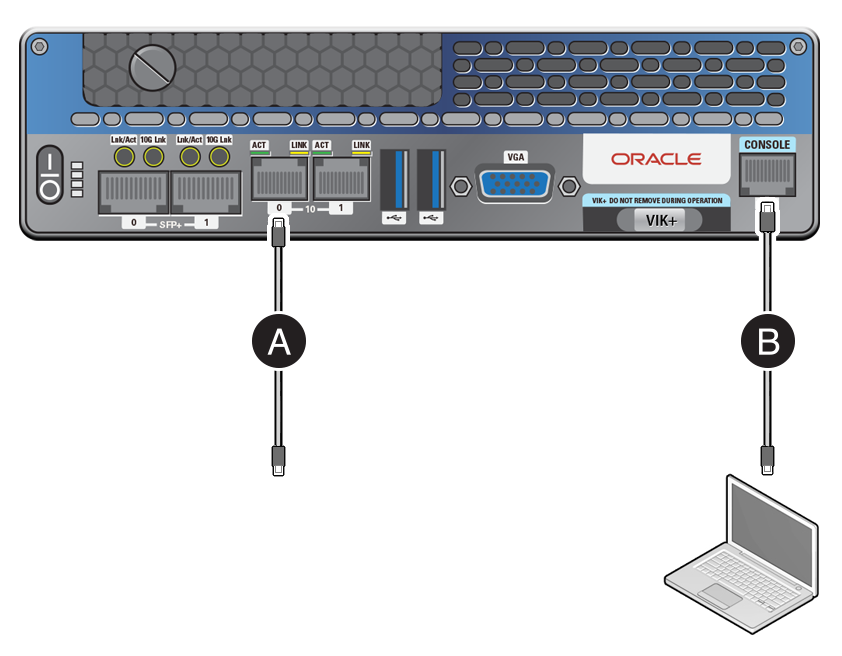

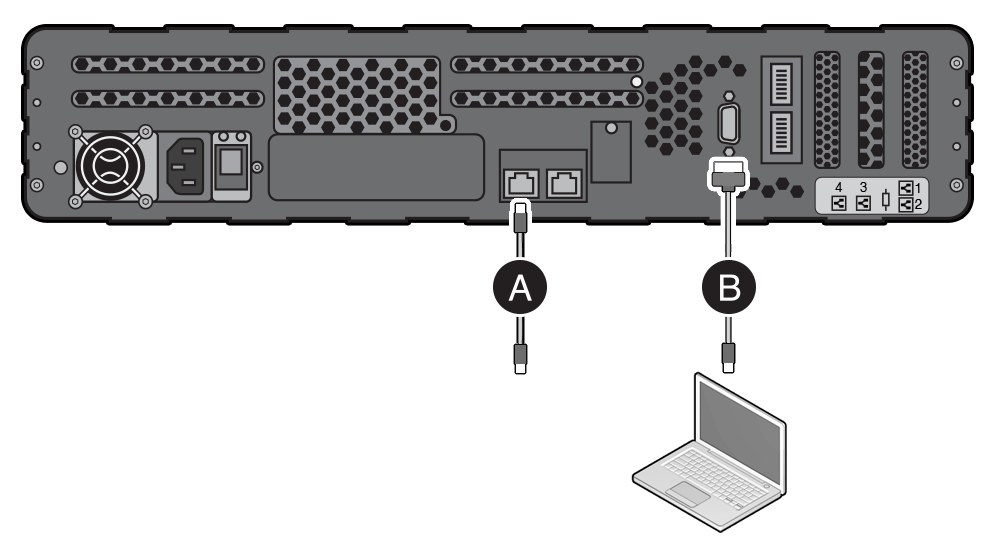

Connectez les câbles au port Ethernet par défaut et au port de la console série, comme illustré dans les diagrammes suivants.
Note
Pour l'installation initiale et l'auto-provisionnement, assurez-vous que l'appareil n'est pas derrière un serveur proxy HTTP et que l'appareil dispose d'une connectivité Internet. Après l'auto-provisionnement, vous pouvez déplacer le périphérique derrière un serveur mandataire HTTP.
-
Utilisez un câble Ethernet 10GBaseT RJ-45 pour connecter le port Ethernet du périphérique à votre commutateur Ethernet.
-
Connectez le câble série USB fourni à partir du port de la console série de l'appareil à un connecteur USB sur votre hôte de contrôle, tel qu'un ordinateur portable.
Appareil en périphérie de réseau Rover 2 : Formes de calcul, GPU et stockage
Appareil en périphérie de réseau Rover 1
Noeud ultra en périphérie de réseau Rover
-
Connectez le cordon d'alimentation fourni au réceptacle d'alimentation de l'appareil et à votre source d'alimentation, mais n'allumez pas encore l'appareil.
Pour Roving Edge Ultra, connectez le cordon d'alimentation au connecteur CA situé à l'arrière de l'appareil.

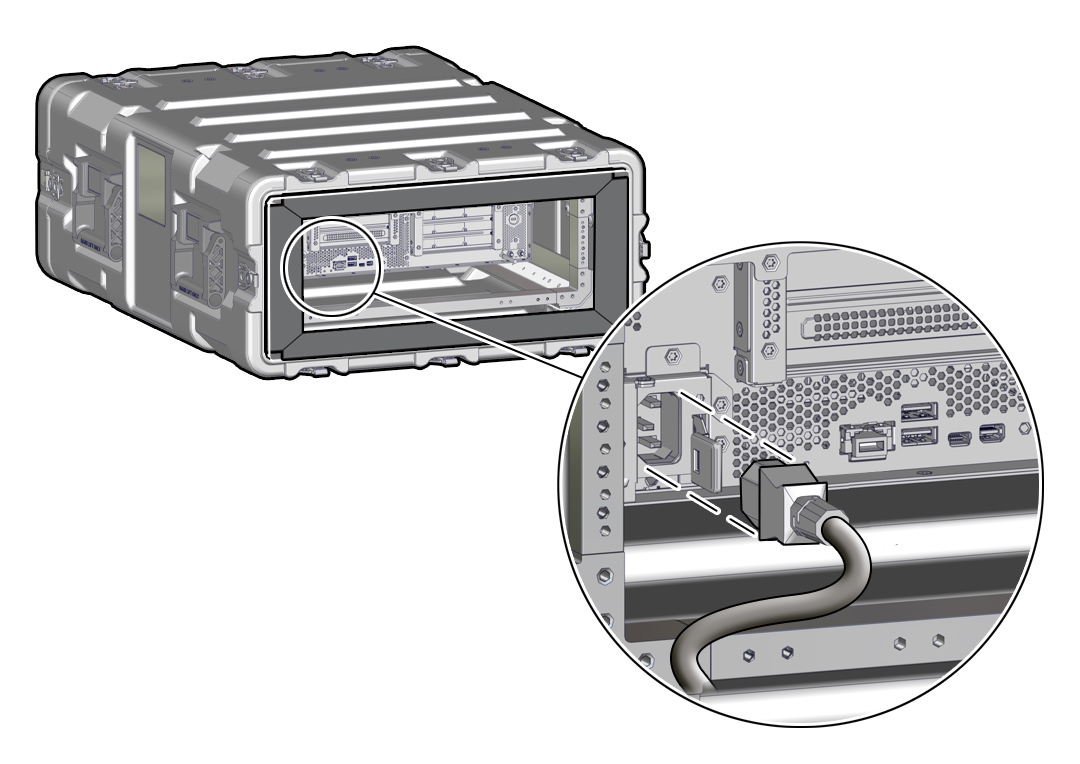

L'illustration suivante montre où connecter le câble d'alimentation sur un appareil en périphérie de réseau Rover 2 qui se trouve dans un boîtier robuste.
Et maintenant?
