Retirez les embouts robustes

Si le périphérique en périphérie de réseau Rover est dans un boîtier robuste, vous devez retirer les embouts avant et arrière pour accéder aux connecteurs de câble. Les embouts restent retirés pendant le fonctionnement.

Attention

Ne supprimez pas l'appareil en périphérie de réseau Rover du cas. Cela peut endommager l'appareil.
Attention

Laissez les embouts enlevés pendant l'opération pour assurer un débit d'air adéquat. Réinstallez les embouts uniquement lorsque l'appareil est hors tension.

  1. A l'avant et à l'arrière de l'étui robuste, trouvez les 16 loquets de virage.

    Remarque : Le bouchon d'extrémité arrière a des roulettes.

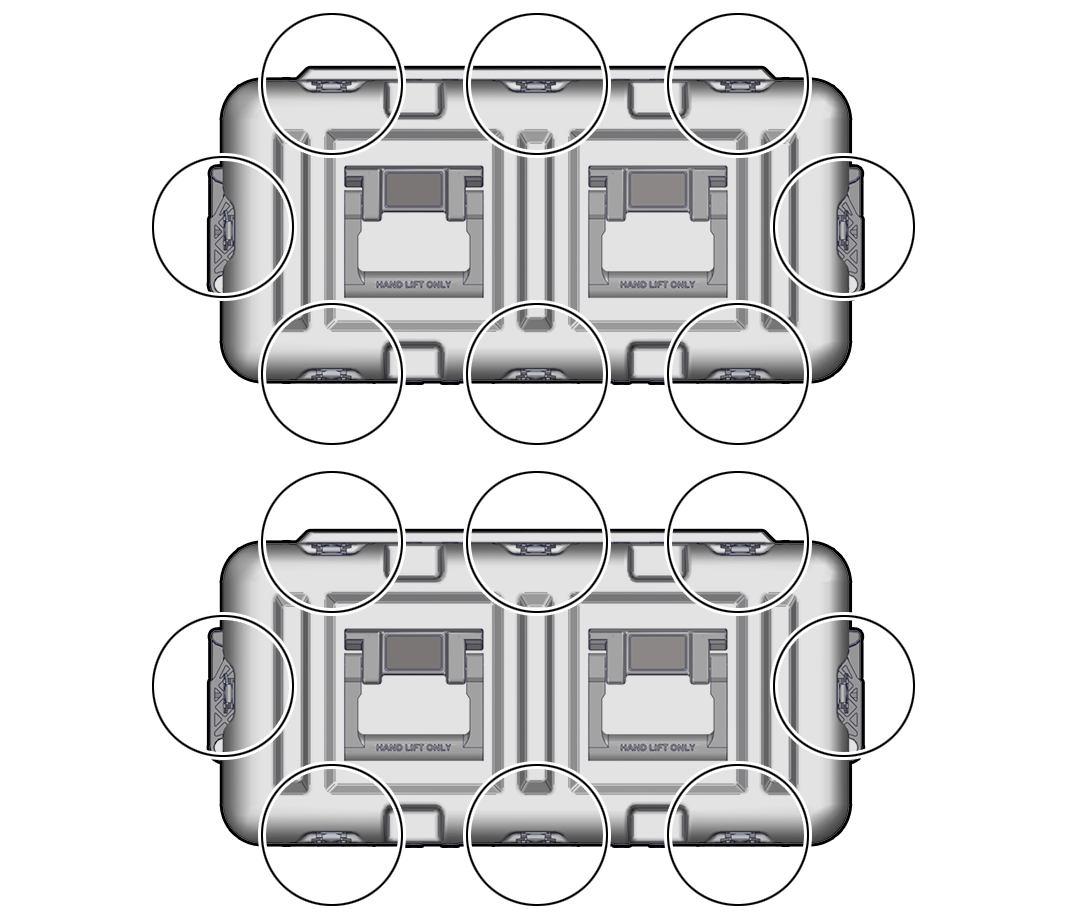

    Illustration montrant l'avant et l'arrière de l'étui robuste où se trouvent les loquets de virage.

  2. Ouvrez tous les 16 verrous tournants sur l'avant et l'arrière du boîtier en soulevant le verrou puis en tournant le verrou dans le sens inverse des aiguilles d'une montre.

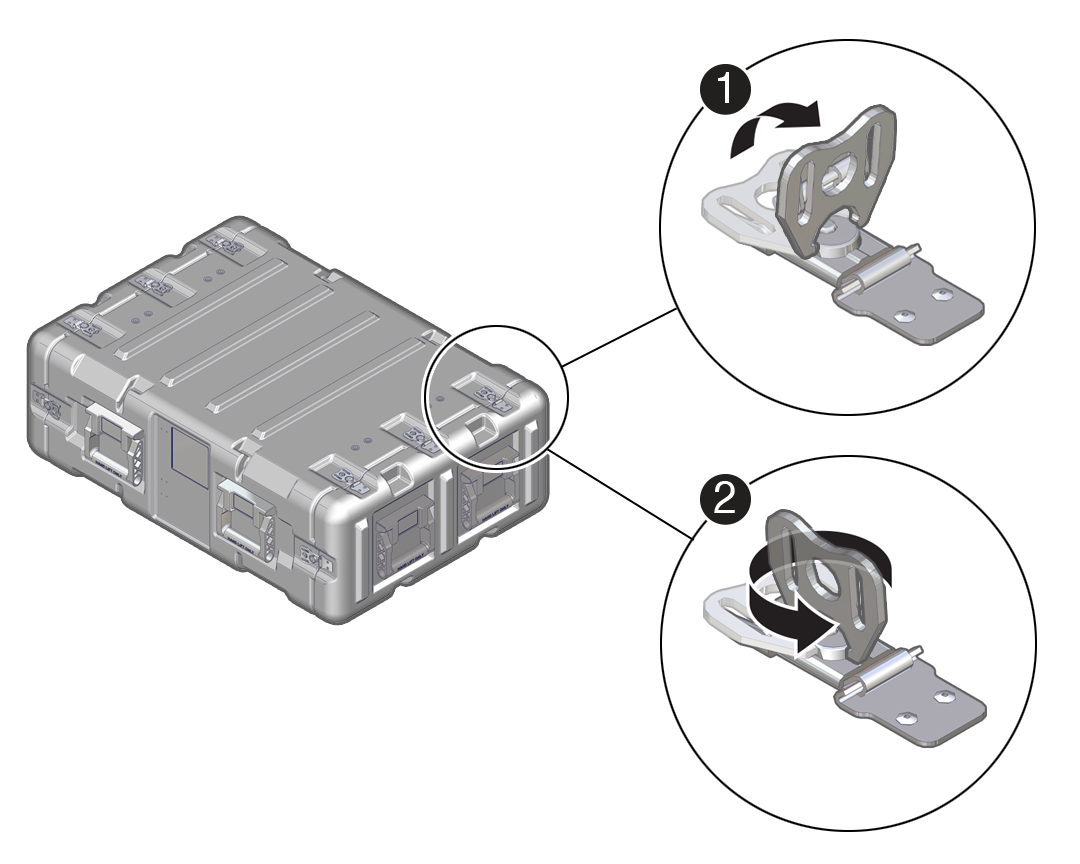

    Illustration montrant comment les verrous s'ouvrent.

  3. Retirez les embouts avant et arrière.

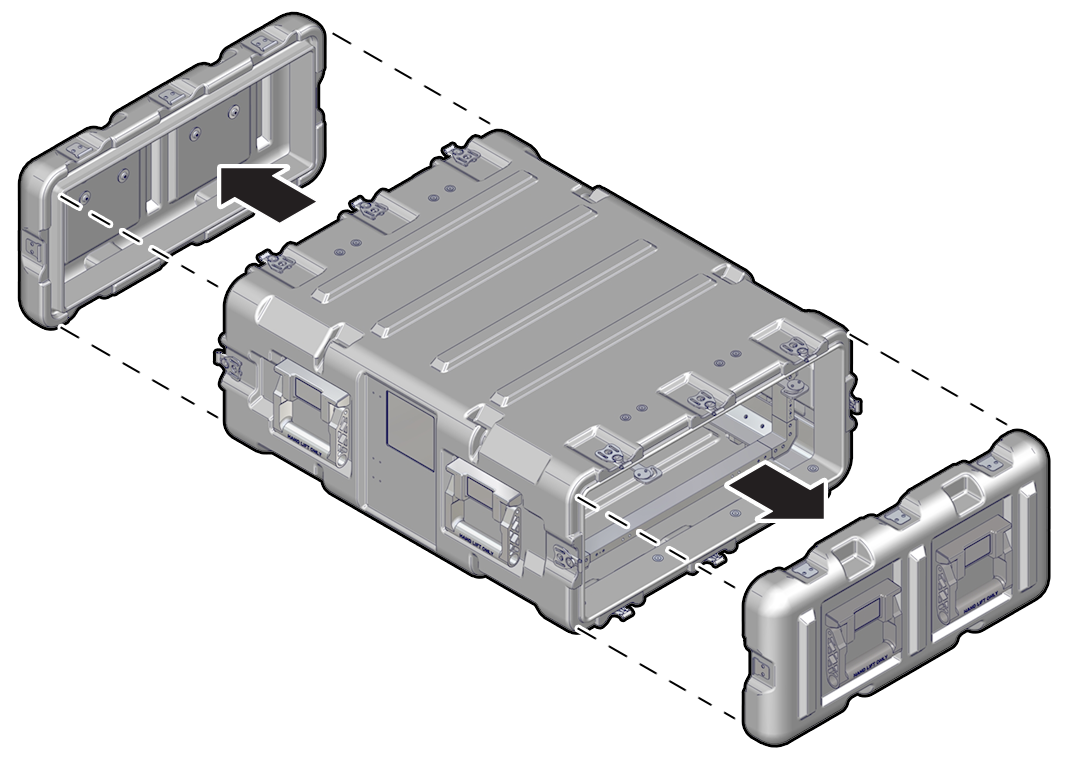

    Illustration montrant le retrait du capuchon d'extrémité.

  4. Retirez la pochette du câble et prolongez les crochets d'extrémité.


    Illustration montrant les crochets d'extrémité utilisés pour stocker les embouts sur le côté du boîtier.
  5. Accrochez les embouts sur les côtés du boîtier robuste.
    Illustration des embouts suspendus de chaque côté du boîtier.
