Solution de surveillance Kubernetes

L'onglet Cluster fournit une vue complète de votre grappe, résumant son état, l'utilisation des ressources et les mesures clés pour la performance globale de la grappe. Il regroupe des informations sur les événements, la capacité, les charges de travail et les composants de système à l'échelle de la grappe, ce qui aide les administrateurs à évaluer l'état général, à repérer les anomalies ou les contraintes de ressources, et à prendre des décisions opérationnelles éclairées.

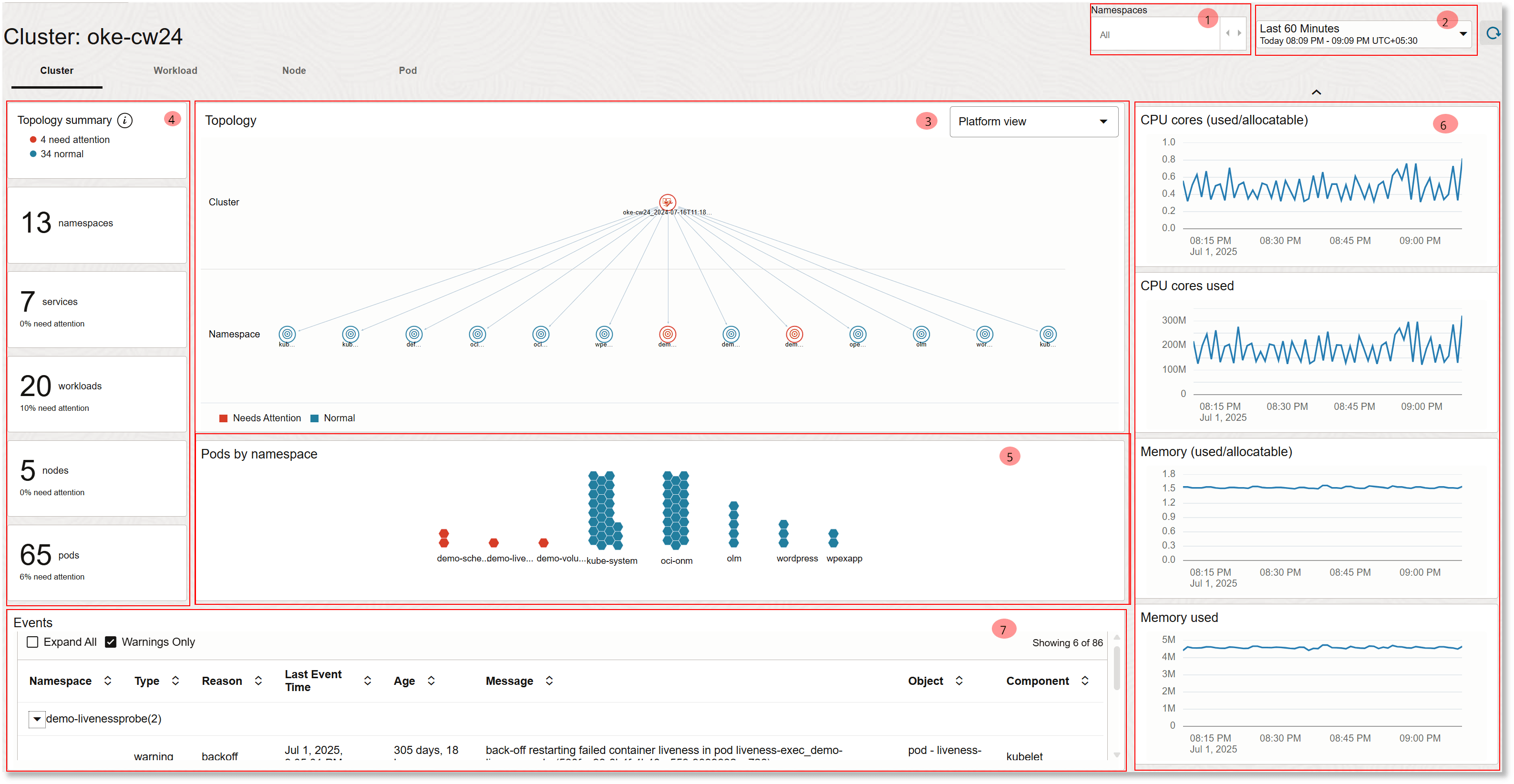

Exemple de vue de grappe de la solution Kubernetes :

Les sections suivantes sont affichées dans la vue Cluster, dans le même ordre que leur numérotation dans l'image ci-dessus :

• Filtres :

  • Filtre d'espaces de noms : Pour filtrer la vue par espace de noms Kubernetes.

• Sélecteur de temps : Il existe deux options d'intervalle de temps : Last 60 Minutes (par défaut) et Last 24 Hours. Toute modification apportée à l'intervalle de temps aura une incidence sur les événements et les fichiers Widgets du panneau de droite.

• Topologie : Les données des objets collectées à partir de l'environnement Kubernetes sont affichées dans cette section. Cliquez avec le bouton droit sur un espace de noms pour l'ajouter au filtre. Ensuite, la vue de topologie change pour refléter les objets de l'espace de noms qui inclut les charges de travail et les noeuds. La topologie est basée sur l'heure courante et n'est pas affectée par les paramètres d'intervalle de temps.

  La couleur de chaque objet de la topologie indique son statut dérivé des événements d'avertissement actifs associés à l'objet ou à ses enfants. Par exemple, si un pod a un ou plusieurs événements d'avertissement, le code de couleur du pod devient RED et la charge de travail correspondante (qui détient le pod) et l'espace de noms sont également reflétés avec le même statut.

  La topologie peut être rendue en trois vues. La vue de plate-forme se concentre sur les ressources logiques de Kubernetes, la vue de réseau sur les communications et les flux de réseau, et la vue d'infrastructure sur les ressources physiques ou virtuelles prenant en charge votre environnement Kubernetes.

  • Vue de plate-forme : La vue de plate-forme fournit une représentation logique de haut niveau de votre environnement Kubernetes, en se concentrant sur les grappes, les espaces de noms, les noeuds et les charges de travail. Il permet de visualiser l'organisation et les liens des ressources, ce qui permet aux opérateurs de plate-forme et aux équipes DevOps de comprendre plus facilement les structures d'application. Cette vue offre un aperçu rapide des relations et des dépendances entre vos ressources Kubernetes.
  • Vue de réseau : La vue de réseau visualise les aspects de réseau de votre déploiement Kubernetes, affichant la façon dont les composants tels que les pods, les noeuds, les charges de travail, les services et les équilibreurs de charge communiquent. Il illustre les chemins réseau, les politiques et les flux de trafic, ce qui vous aide à repérer les problèmes de connectivité ou les erreurs de configuration. Cette vue permet aux équipes de réseau et de sécurité de surveiller ou de dépanner les communications de cluster.
  • Vue Infrastructure : La vue Infrastructure met en évidence les ressources d'infrastructure physique ou virtuelle telles que les ressources de calcul, de stockage et de réseau (y compris les sous-réseaux et les équilibreurs de charge) prenant en charge votre déploiement Kubernetes. Il mappe les nœuds Kubernetes avec les plateformes de matériel ou de virtualisation sous-jacentes, ce qui facilite la corrélation des problèmes de plate-forme avec les composants d'infrastructure. Cette vue est utile pour les administrateurs qui gèrent l'état et les performances de l'infrastructure de cluster.
• Sommaire du panneau de gauche : Le panneau de gauche fournit un sommaire des mesures clés de la grappe, indiquant le nombre d'espaces de noms, de services, de charges de travail, de noeuds et de pods dans l'environnement. Il met en évidence le nombre de mesures nécessitant une attention particulière par rapport à celles qui fonctionnent normalement, ce qui vous aide à évaluer l'état des grappes et à vous concentrer sur les problèmes potentiels. Le sommaire du panneau de gauche est basé sur l'heure courante et n'est pas affecté par les paramètres d'intervalle de temps.
• Pods par espace de noms : pods disponibles dans la topologie regroupés par espace de noms. Pour plus de détails sur la couleur de chaque pod, voir la description de la topologie.

  Cliquez avec le bouton droit de la souris sur l'un des pods ou un espace de noms et cliquez sur Voir les journaux pour voir les détails du journal qui lui est associé. Voir Voir les détails du journal pour votre espace de noms, noeud ou pod.

• Gadgets du panneau de droite : Ces widgets vous aident à surveiller les paramètres clés qui déterminent l'état général de la grappe. The type of widgets available upon using the rotating scroll bar are CPU core (used/allocatable) in %, CPU core used, Memory (used/allocatable) in %, Memory used, Kubernetes system, OS health, Total API server requests, API server request duration, API response size, API request execution duration, etcd request duration, Network: bytes rx, Network: byts tx, Network Packet Rx Rate, Network: Packet Tx Rate, Network: Packet Rx Dropped Rate, and Network: Packet Tx Dropped Rate.

  Pour plus d'informations sur chaque widget de panneau droit, voir Interrogations pour les widgets de panneau droit dans la solution Kubernetes.

• Événements : Cette section affiche les modifications d'état survenant dans la grappe Kubernetes sous forme d'événements. Vous pouvez filtrer davantage les événements en sélectionnant Avertissements seulement ou Tous.

  Vous pouvez développer la section Événements pour afficher la table au centre de la page.

  Pour plus de détails sur l'interrogation utilisée dans la section Événements, voir Interrogations pour la table d'événements dans la solution Kubernetes.

Vous pouvez développer chaque section pour afficher une visualisation plus grande et faire un pointeur de la souris pour afficher plus de détails.

L'onglet Charge de travail se concentre sur les applications et les services exécutés dans votre grappe, notamment les déploiements, statefulSets, daemonSets et d'autres ressources de charge de travail. Il offre une visibilité sur l'état, l'état et la performance de la charge de travail, ce qui vous permet de surveiller le comportement, les défaillances, les goulots d'étranglement de la performance des applications et de forer dans des charges de travail spécifiques à des fins de dépannage ou d'optimisation.

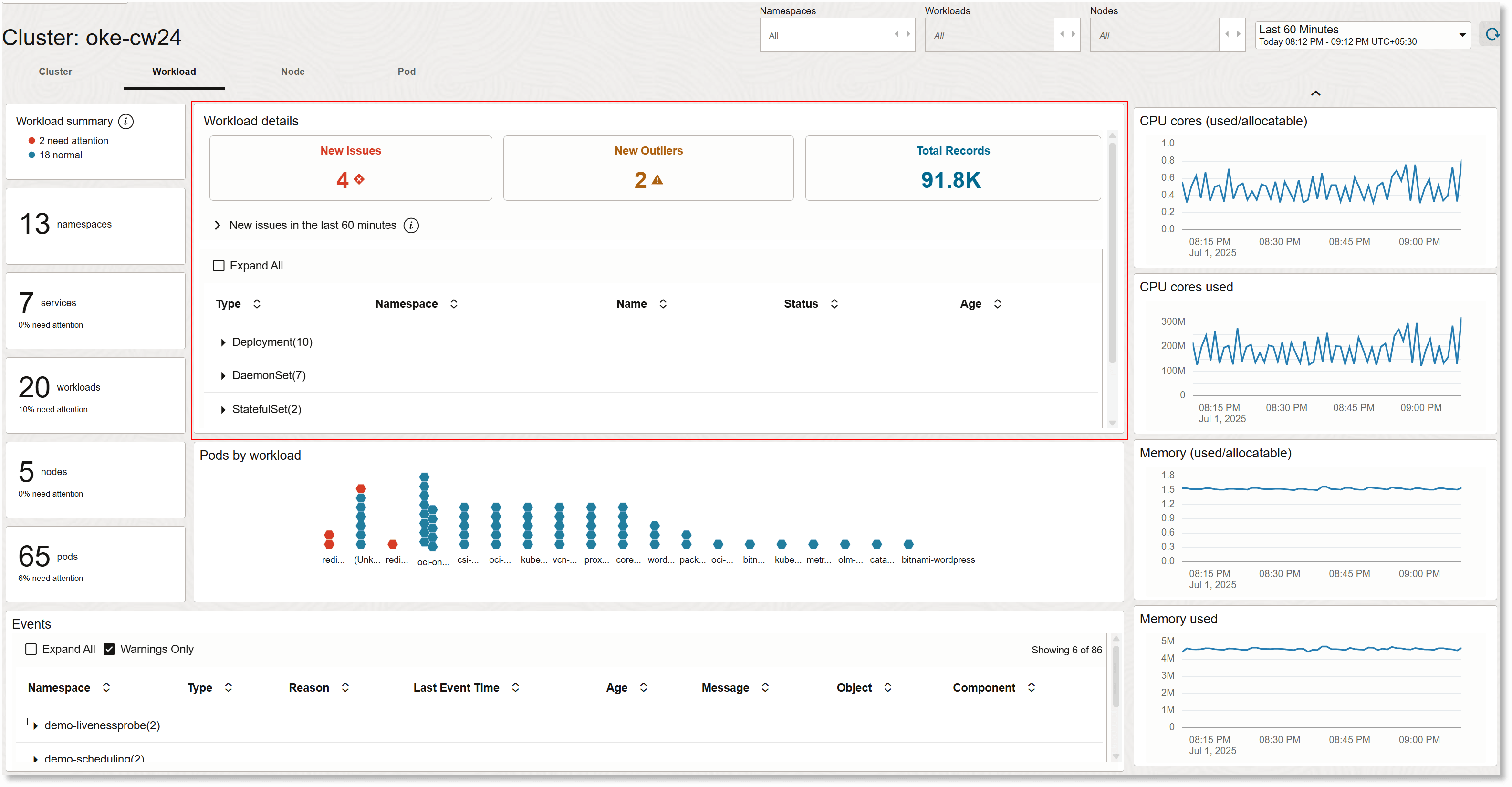

Exemple de vue de charge de travail de la solution Kubernetes :

Les sections Sélecteur de temps, Événements, Sommaire du panneau de gauche et Gadgets logiciels du panneau de droite sont les mêmes que dans la vue de grappe. Le contexte de filtre d'espace de noms est conservé dans la vue de grappe, et un filtre supplémentaire pour les charges de travail est également disponible dans cette vue. La section Charges par charge de travail offre la vue des pods regroupés par charge de travail à laquelle ils appartiennent. De plus, la vue comprend les détails de la charge de travail. Dans cette section, vous pouvez développer chaque type de charge globale pour afficher les informations détaillées sur l'espace de noms, le nom de la charge globale, son statut et son ancienneté.

Pour plus d'informations sur la visualisation des problèmes dans la section Détails de la charge de travail, voir Comment utiliser la visualisation des problèmes dans la solution de surveillance Kubernetes?.

Dans la section Charges par charge de travail, cliquez avec le bouton droit de la souris sur le nom d'une charge de travail et cliquez sur Voir les données clés pour voir les détails de la charge de travail. Voir Voir les données clés sur la charge de travail.

Cliquez avec le bouton droit de la souris sur l'un des pods et cliquez sur Voir les journaux pour voir les détails du journal qui lui est associé. Voir Voir les détails du journal pour votre espace de noms, noeud ou pod.

Pour plus d'informations sur chaque widget de panneau droit, voir Interrogations pour les widgets de panneau droit dans la solution Kubernetes.

Pour plus de détails sur l'interrogation utilisée dans la section Événements, voir Interrogations pour la table d'événements dans la solution Kubernetes.

Les onglets de noeud sont centrés sur les machines individuelles (virtuelles ou physiques) de votre grappe. Il fournit des informations sur l'état de chaque nœud, l'utilisation des ressources, les performances réseau et l'état du système. Cette vue est importante pour la gestion des problèmes au niveau des nœuds, la planification de la capacité et la garantie que les nœuds restent sains avec des ressources adéquates pour prendre en charge les charges de travail.

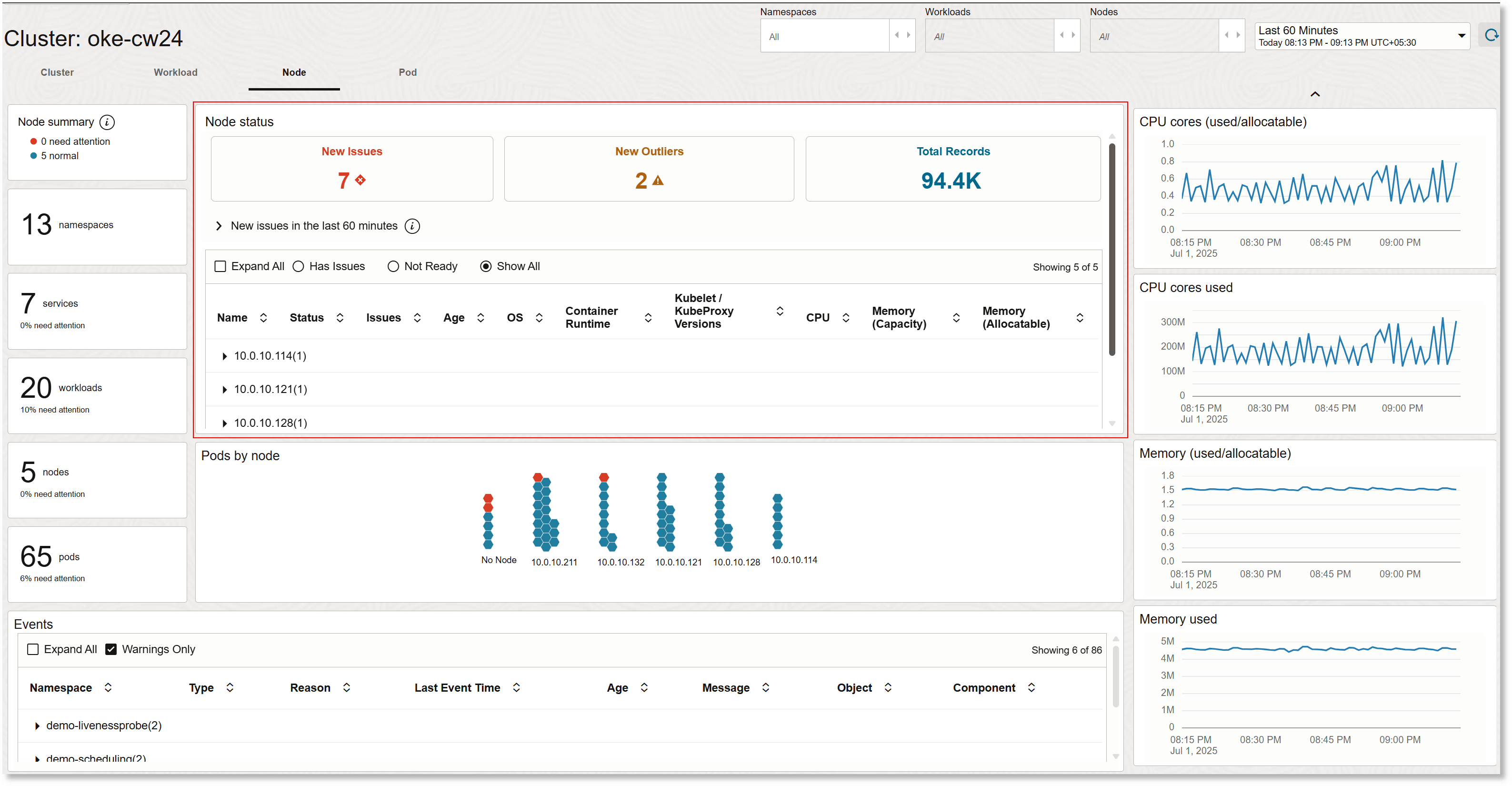

Exemple de vue de noeud de solution Kubernetes :

Les sections Sélecteur de temps, Événements, Sommaire du panneau de gauche et Gadgets logiciels du panneau de droite sont les mêmes que dans la vue de grappe. Le contexte Filtre d'espace de noms et Filtre de charges de travail est conservé dans la vue Charges de travail, et un filtre supplémentaire pour les noeuds est également disponible dans cette vue. La section Noeuds par noeud offre la vue des pods regroupés par noeud auquel ils appartiennent. En outre, la vue comprend le statut du noeud. Dans cette section, vous pouvez développer chaque noeud pour afficher les informations détaillées telles que le statut, les problèmes, l'âge, le système d'exploitation, l'exécution de conteneur, les versions kubelet / kubeproxy, l'UC, la mémoire (capacité) et la mémoire (allocable). Vous pouvez également afficher de manière sélective le statut des noeuds qui présentent des problèmes ou qui ne sont pas prêts.

Pour plus d'informations sur les accès aux vignettes de la section Statut du noeud, voir Comment utiliser la visualisation des problèmes dans la solution de surveillance Kubernetes?.

Cliquez avec le bouton droit de la souris sur l'un des pods et cliquez sur Voir les journaux pour voir les détails du journal qui lui est associé. Voir Voir les détails du journal pour votre espace de noms, noeud ou pod.

Pour plus d'informations sur chaque widget de panneau droit, voir Interrogations pour les widgets de panneau droit dans la solution Kubernetes.

Pour plus de détails sur l'interrogation utilisée dans la section Événements, voir Interrogations pour la table d'événements dans la solution Kubernetes.

L'onglet Pod fournit une granularité à l'unité déployable la plus basse dans Kubernetes, le pod. Il affiche des données en temps réel sur le statut des pods, la consommation des ressources, le réseau, les redémarrages et les événements d'échec. Cela est essentiel pour dépanner des conteneurs spécifiques, comprendre les décisions d'ajustement et de programmation et présenter les problèmes affectant les composants d'application au niveau du module de réseautage.

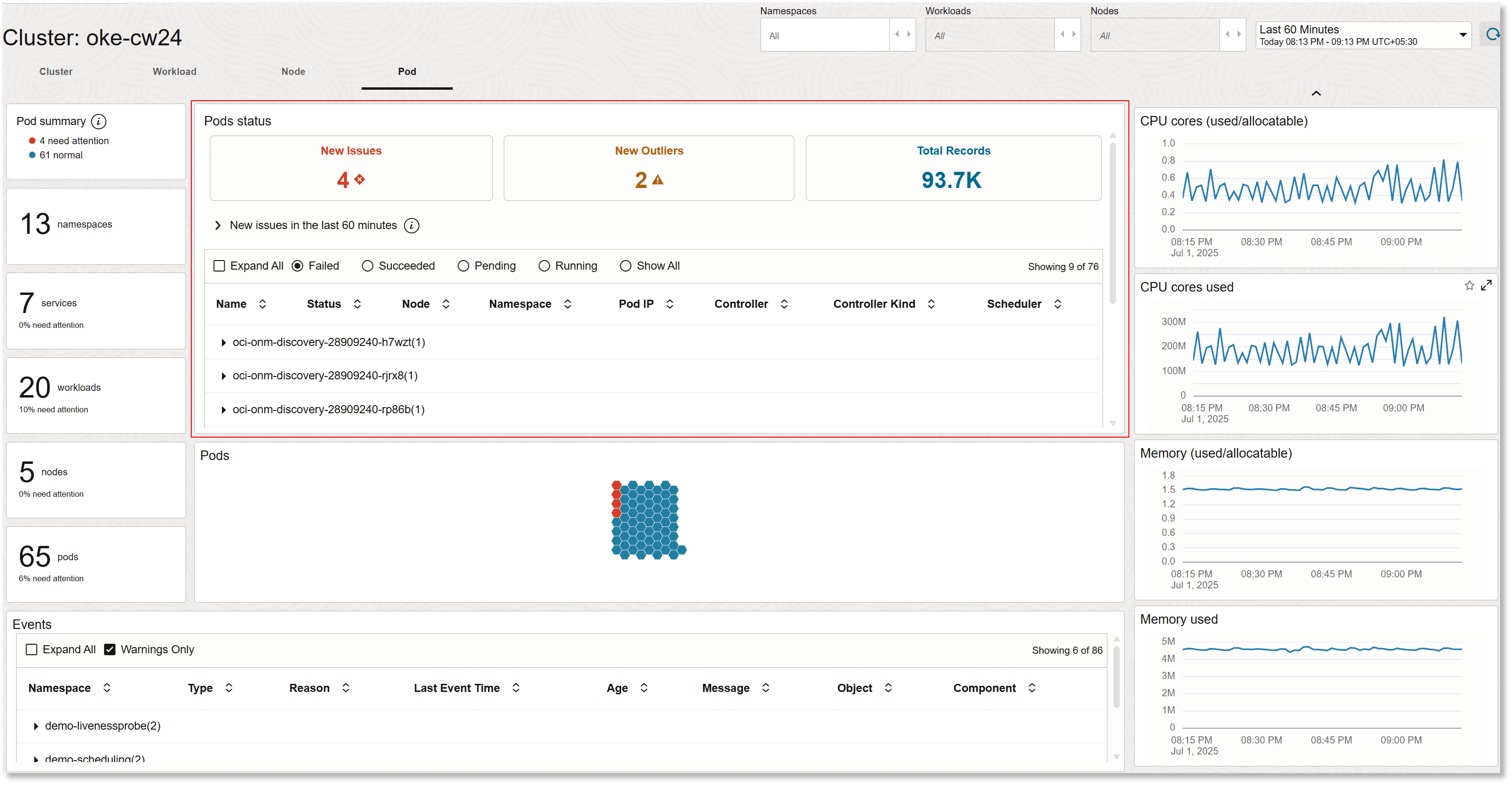

Exemple de vue de pod de solution Kubernetes :

Les sections Sélecteur de temps, Événements, Sommaire du panneau de gauche et Gadgets logiciels du panneau de droite sont les mêmes que dans la vue de grappe. Les contextes Namepace Filter, Workloads Filter et Nodes Filter sont conservés dans la vue Nodes. La section Pods affiche les pods et leur statut en fonction de la sélection de filtre. De plus, la vue comprend le statut des pods. Dans cette section, vous pouvez développer chaque pod pour voir les informations détaillées telles que le statut, le noeud, l'espace de noms, l'adresse IP du pod, le contrôleur, le type de contrôleur et le programmateur. Vous pouvez également consulter de manière sélective les détails des pods en fonction de leur statut courant, par exemple Exécution, Échec, Réussite et En attente.

Pour plus d'informations sur les vignettes de la section Statut des pods, voir Comment utiliser la visualisation des problèmes dans la solution de surveillance Kubernetes?.

Cliquez avec le bouton droit de la souris sur l'un des pods et cliquez sur Voir les journaux pour voir les détails du journal qui lui est associé. Voir Voir les détails du journal pour votre espace de noms, noeud ou pod.

Pour plus d'informations sur chaque widget de panneau droit, voir Interrogations pour les widgets de panneau droit dans la solution Kubernetes.

Pour plus de détails sur l'interrogation utilisée dans la section Événements, voir Interrogations pour la table d'événements dans la solution Kubernetes.

La visualisation Problèmes analyse les journaux en créant des grappes d'enregistrements de journal, c'est-à-dire en regroupant des enregistrements de journal similaires. Les vignettes suivantes sont affichées dans la visualisation Problèmes dans les onglets Charge de travail, Noeud et Code de la solution de surveillance Kubernetes :

• Nouveaux problèmes : La vignette Nouveaux problèmes affiche le nombre de nouveaux problèmes détectés dans l'intervalle de temps sélectionné, tels que les erreurs ou les échecs dans les charges de travail, les noeuds ou les pods. Il s'agit des problèmes détectés dans l'intervalle de temps sélectionné, mais qui ne sont pas présents dans l'intervalle de temps de référence, généralement le jour précédent, spécifié pour l'analyse. Cela vous aide à identifier et à hiérarchiser les incidents récents qui nécessitent une attention particulière pour l'état et la stabilité des grappes.

• Nouvelles valeurs aberrantes : Les nouvelles valeurs aberrantes sont les enregistrements de journal qui se sont produits une seule fois dans l'intervalle courant et qui ne se sont pas produits dans la référence. Une valeur aberrante peut ou non être un problème. La détection des valeurs aberrantes permet une enquête proactive et le dépannage des problèmes potentiels avant leur escalade.

• Nombre total d'enregistrements : La vignette Nombre total d'enregistrements affiche le nombre total d'enregistrements de journal correspondant aux filtres courants dans Oracle Log Analytics dans l'intervalle de temps sélectionné. Cette mesure fournit des informations sur le volume des données de journal collectées, ce qui vous aide à évaluer les niveaux d'activité et les tendances des données dans leur environnement.

Pour plus d'informations sur la visualisation des problèmes et le temps de référence, voir Visualisation des problèmes.

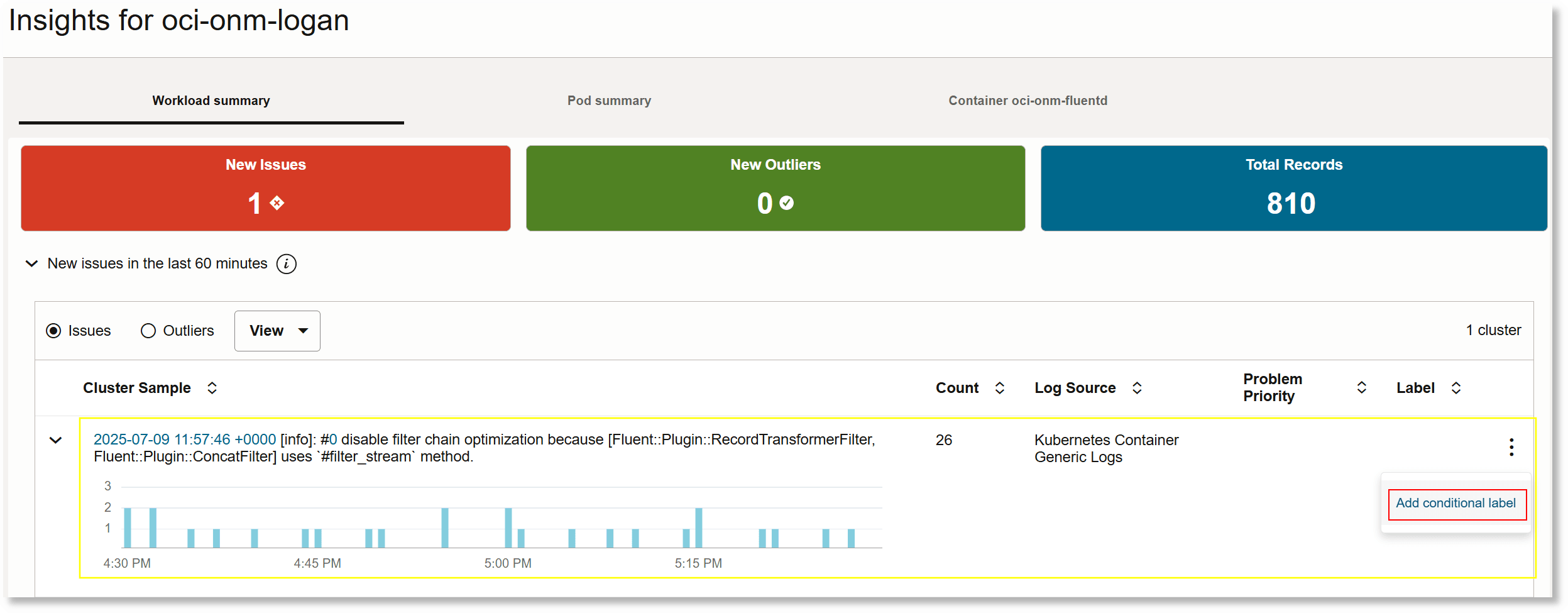

Développez la section sous les vignettes de visualisation Problèmes pour voir les informations tabulées sur les problèmes et les valeurs aberrantes. Développez la rangée du tableau pour afficher l'histogramme. L'exemple de grappe fournit l'exemple d'enregistrement de journal à partir de la signature du message de journal pour la grappe dans laquelle le problème est détecté.

La fonction Données clés sur la charge de travail d'Oracle Log Analytics offre une vue détaillée et interactive d'une charge de travail sélectionnée. L'interface présente des onglets pour le sommaire de la charge de travail, le sommaire des pods et les conteneurs individuels. Cela vous permet d'évaluer l'état de la charge de travail, la configuration, les problèmes connexes et les modifications, ainsi que de forer dans l'utilisation des ressources et les détails au niveau du conteneur.

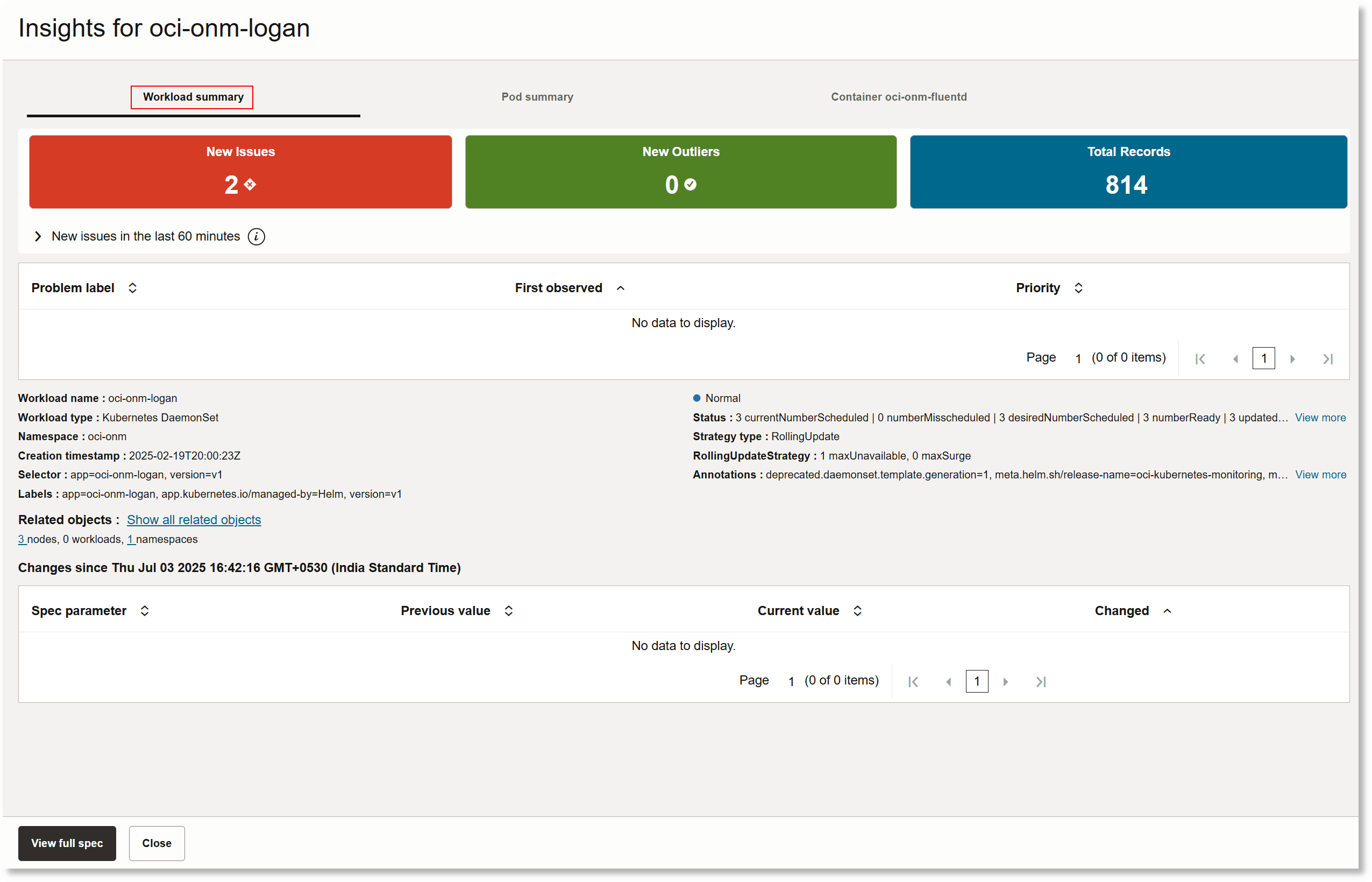

La boîte de dialogue de données clés suivante présente un exemple de charge de travail oci-onm-logan et affiche l'onglet Sommaire de la charge de travail :

Vous pouvez voir les détails du journal en cliquant avec le bouton droit de la souris sur le pod, le noeud ou l'espace de noms et en sélectionnant Voir les journaux dans l'une des interfaces suivantes de la solution Kubernetes :

• Dans l'onglet Grappe, sous la section Champs par espace de noms
• Dans l'onglet Charge de travail, sous la section Champs de données par charge de travail
• Dans l'onglet Noeud, sous la section Noeuds par noeud
• Dans l'onglet Pod, sous la section Pod

Une fenêtre contextuelle s'ouvre et affiche les détails des journaux pour ce pod, ce noeud ou cet espace de noms.

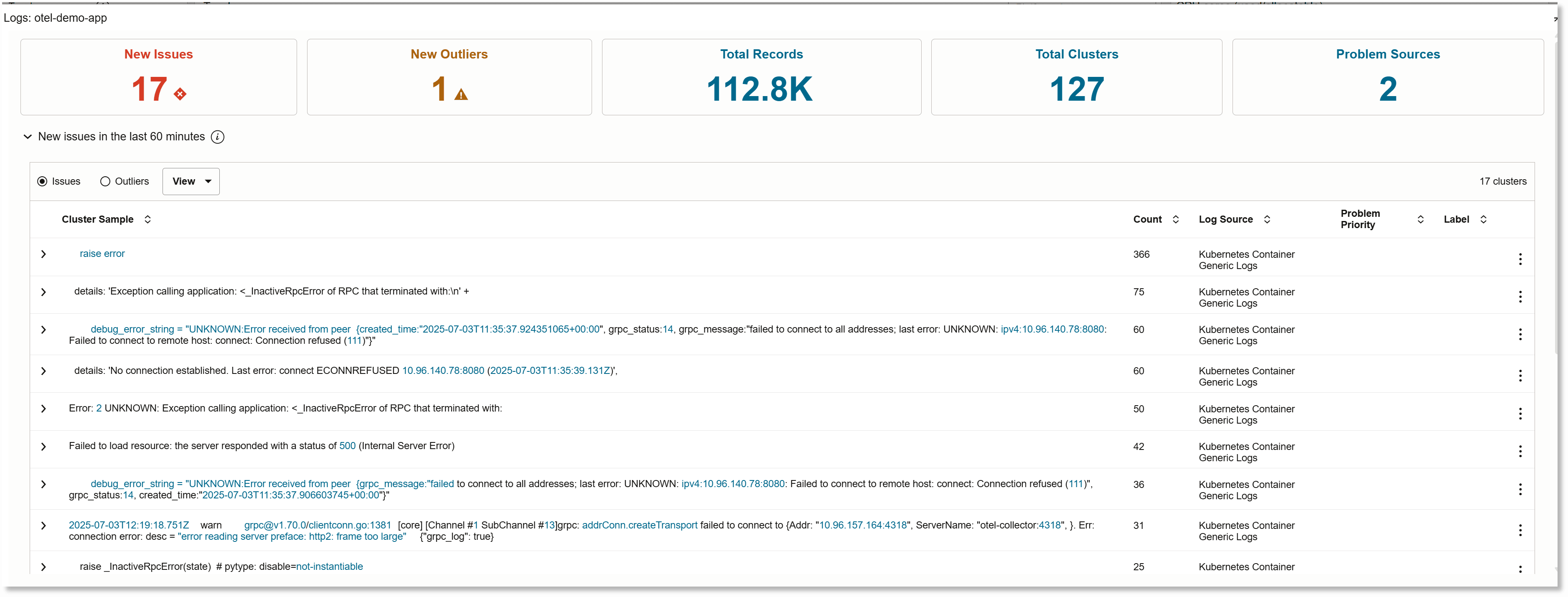

L'image suivante présente la fenêtre contextuelle des détails du journal pour l'espace de noms otel-demo-app :

La fenêtre des détails du journal fournit un sommaire et une analyse approfondie des événements de journal pour un noeud, un espace de noms ou un pod sélectionné. The window displays the Issues visualization tiles New Issues, New Outliers, Total Records, Total Clusters, and Problem Sources. La visualisation Problèmes analyse les journaux en créant des grappes d'enregistrements de journal, c'est-à-dire en regroupant des enregistrements de journal similaires. Pour plus d'informations sur la visualisation des problèmes et le temps de référence, voir Visualisation des problèmes.

Sous ces vignettes de visualisation Problèmes, la fenêtre présente un tableau qui répertorie les échantillons de grappe de problèmes et de valeurs aberrantes et leurs détails. Développez la rangée du tableau pour afficher l'histogramme. L'exemple de grappe fournit l'exemple d'enregistrement de journal à partir de la signature du message de journal pour la grappe dans laquelle le problème est détecté. Le menu Voir vous permet de personnaliser les colonnes qui apparaissent dans la table, telles que le nombre, la source de journaux, la priorité du problème et l'étiquette.
