utiliser l'explorateur AWR

L'explorateur AWR dans le service de données clés sur l'exploitation vous permet de comparer les données de performance de base de données stockées dans le centre AWR sans avoir à basculer entre les rapports AWR horaires.

À partir d'une interface unique qui intègre des outils de performance et de visualisation des données, vous pouvez afficher les données historiques de performance à partir d'instantanés AWR dans des graphiques faciles à interpréter, ce qui vous permet d'analyser rapidement les tendances de performance et de détecter les problèmes.

L'utilisation de l'explorateur AWR dans le service de données clés sur l'exploitation vous permet :

  • Voir et analyser les données AWR dans différents systèmes de base de données
  • Identifier facilement les tendances de performance sans avoir à basculer entre les rapports AWR horaires
  • Visualiser différents aspects des données de performance d'Oracle Database, ce qui peut être utile pour détecter les problèmes de performance

Accéder à l'explorateur AWR

Pour accéder à l'explorateur AWR :

  1. Ouvrez le menu de navigation et cliquez sur Observabilité et gestion. Sous Données clés sur l'exploitation, puis Données clés sur la base de données, cliquez sur Centre AWR. La page AWR Hub s'affiche.
    Note

    Toutes les bases de données fournissant des instantanés AWR sont affichées dans le tableau. Si vous n'avez pas encore configuré le centre AWR ou les bases de données sources pour envoyer des instantanés AWR au centre AWR, voir Configurer le centre AWR.

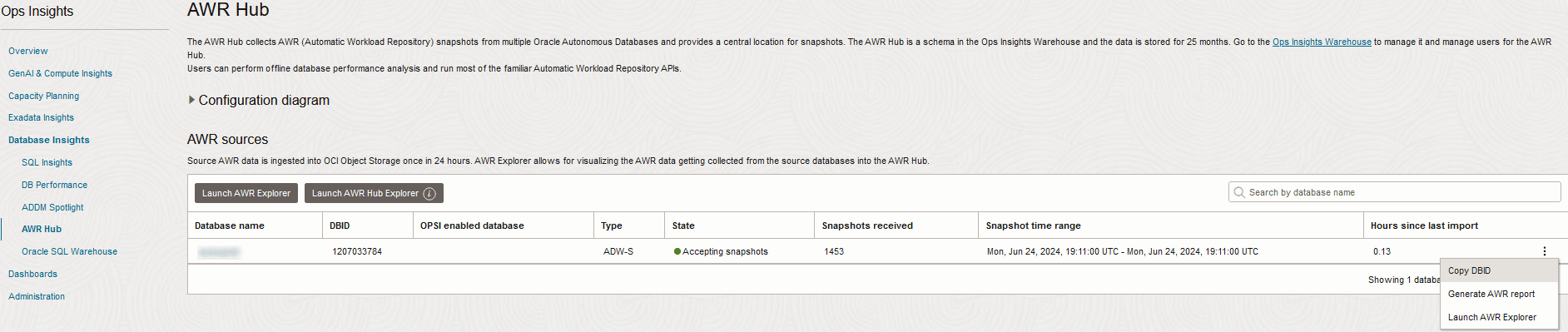

  2. Cliquez sur Plus (points de suspension verticaux) dans la dernière colonne pour afficher le menu contextuel et sélectionnez Lancer l'explorateur AWR.
    Graphique montrant l'élément de menu Lancer l'explorateur AWR

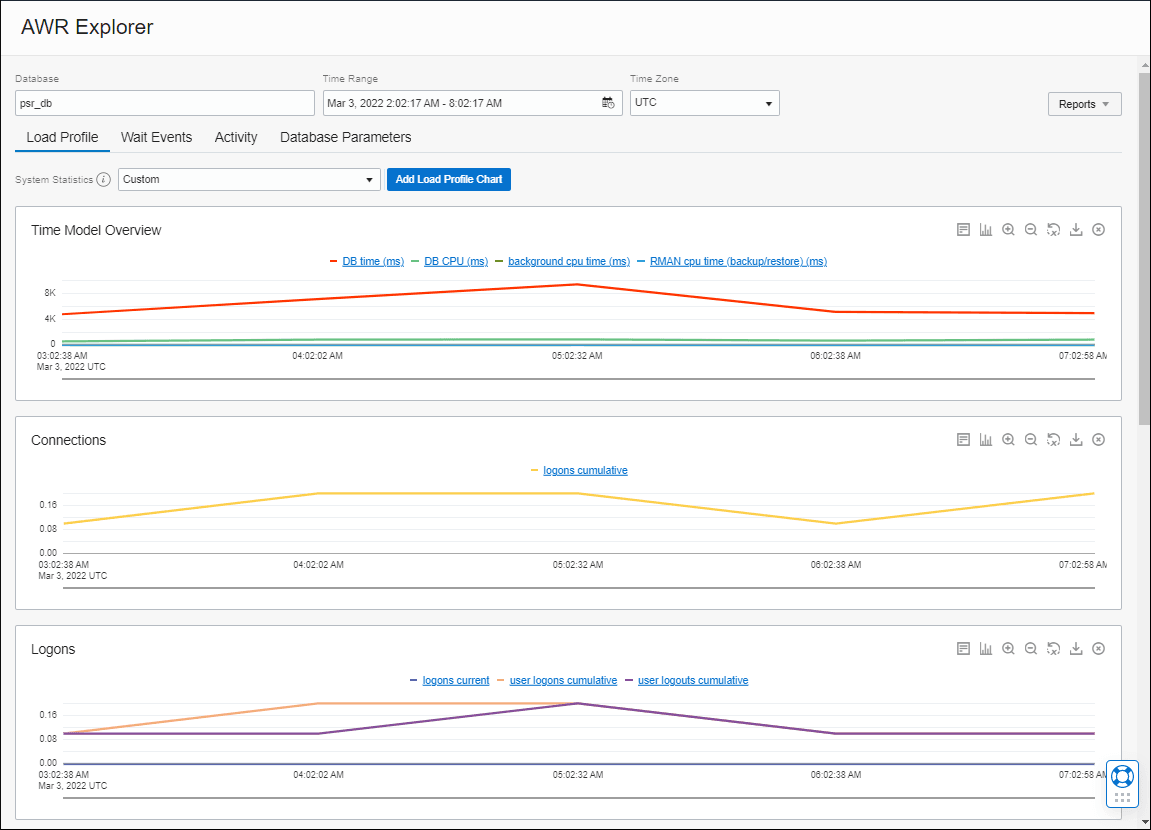

    L'explorateur AWR affiche les graphiques de performance pour la base de données sélectionnée.


    Image représentant la page de l'explorateur AWR avec l'onglet Charger sélectionné.

Les champs suivants sont affichés dans l'explorateur AWR. Vous pouvez sélectionner les options de ces champs pour déterminer les données à afficher :

  • Base de données : Nom utilisé lors de l'enregistrement de la base de données dans le centre AWR.
  • Intervalle de temps : Durée de l'intervalle d'instantanés pour lequel les données AWR sont affichées. Par défaut, la durée du dernier intervalle d'instantanés AWR est sélectionnée. Toutefois, si l'intervalle d'instantanés comprend plus de six instantanés, l'intervalle de temps par défaut correspond à la durée des six derniers instantanés de l'intervalle d'instantanés. Par exemple, si la durée de chaque instantané (intervalle d'instantané) est de 10 minutes, l'intervalle de temps est de 6 * 10 minutes = 1 heure et les données de cet intervalle sont affichées.

    Cliquez sur le champ Intervalle de temps pour afficher la boîte de dialogue Intervalle de temps personnalisé et modifier la durée dans l'intervalle de temps sélectionné, si nécessaire.

  • Fuseau horaire : Fuseau horaire dans lequel les données AWR sont affichées. Par défaut, le fuseau horaire UTC (temps universel coordonné) est sélectionné. Cliquez sur ce champ pour remplacer le fuseau horaire par défaut par celui de votre navigateur local.

Onglets de l'explorateur AWR

L'explorateur AWR affiche les onglets suivants, qui fournissent des informations sur les aspects importants de la performance de la base de données dans la période sélectionnée. Ces onglets affichent des graphiques qui simplifient considérablement l'interprétation et la comparaison des données AWR.

  • Profil de charge : Cet onglet affiche les statistiques historiques du système à partir de tables AWR telles que DBA_HIST_SYSSTAT. Les graphiques affichent les catégories SYSSTAT par défaut, notamment Aperçu du modèle temporel, Connexions et Ouvertures de session, qui fournissent un aperçu de l'état global de la base de données.

    Dans l'onglet Profil de charge, vous pouvez ajouter des graphiques pour afficher d'autres statistiques du système prises en charge. Pour ce faire :

    1. Assurez-vous que l'option Personnalisé est sélectionnée dans la liste déroulante Statistiques du système.
    2. Cliquez sur Ajouter un graphique de profil de charge.
    3. Dans la boîte de dialogue Ajouter un graphique de profil de charge personnalisé, entrez le titre du nouveau graphique, sélectionnez les statistiques du système à afficher et cliquez sur Ajouter un graphique de profil de charge.
  • Événements d'attente : Cet onglet affiche les dix principaux événements d'attente triés par temps d'attente à partir de tables AWR telles que DBA_HIST_SYSTEM_EVENT. Les graphiques affichent l'événement d'attente et les informations Attentes par seconde et Temps d'attente moyen correspondantes.

    Dans l'onglet Événements d'attente, vous pouvez également :

    1. Ajouter de nouveaux graphiques pour afficher d'autres événements d'attente. Pour ce faire, sélectionnez un événement d'attente dans la liste déroulante Événement d'attente et cliquez sur Ajouter un graphique d'événement d'attente.
    2. Afficher un histogramme de l'événement d'attente avec une répartition du pourcentage d'attente par durée, dans un intervalle d'instantanés sélectionné. Pour ce faire, cliquez sur l'option Afficher l'histogramme disponible pour chaque graphique d'événements d'attente. Notez que vous pouvez également cliquer sur le graphique pour accéder à la boîte de dialogue Afficher l'histogramme.
  • Activité : Dans cet onglet, vous pouvez voir la tendance de la performance de la base de données en sélectionnant une dimension Moyenne des sessions actives et en affichant la principale activité pour cette dimension dans l'intervalle de temps sélectionné. Vous pouvez également faire défiler l'affichage vers le bas pour voir l'activité principale en fonction de dimensions supplémentaires, selon la dimension sélectionnée dans le graphique Nombre moyen de sessions actives. Par exemple, si la dimension par défaut Classe d'attente est sélectionnée dans le graphique Nombre moyen de sessions actives, vous pouvez voir l'ID SQL et l'événement d'attente principaux par Classe d'attente ou sélectionner d'autres dimensions dans les menus.
  • Paramètres de base de données : Cet onglet affiche tous les paramètres de base de données qui ont été modifiés. Vous pouvez cliquer sur le lien dans la colonne Modifié pour voir l'historique des modifications. Les informations de l'historique des modifications incluent des détails tels que l'ID instantané lorsque le paramètre de base de données a été modifié, l'heure de début et de fin de l'instantané et la valeur modifiée.

    Dans cet onglet, vous pouvez également afficher tous les paramètres de base de données, y compris ceux qui n'ont pas été modifiés. Pour ce faire, désélectionnez la case Masquer les paramètres inchangés.

Options de visualisation des graphiques AWR

L'explorateur AWR fournit les options de visualisation de données suivantes qui permettent de filtrer les données et de modifier la façon dont les données sont affichées dans les graphiques.

  • Afficher les icônes de donnéesAfficher les données : Cliquez sur cette option pour voir les données brutes dans le graphique. Vous pouvez utiliser cette option pour copier et analyser des données brutes.
  • Icônes pour les graphiques à barres et en lin Passer au graphique à barres ou Passer au graphique linéaire Cliquez sur cette option pour basculer entre un graphique à barres et un graphique linéaire. Notez qu'une modification apportée à l'option de visualisation dans un graphique s'applique à tous les graphiques de l'onglet.
  • icône zoom avant/arrièreZoom avant/arrière : Cliquez sur cette option pour modifier la portée des éléments affichés dans le graphique. Notez qu'après avoir cliqué sur l'icône Zoom avant , vous pouvez utiliser la souris et le pavé tactile pour faire défiler l'affichage vers la droite ou vers la gauche du graphique et effectuer un zoom avant ou arrière. Notez qu'une modification effectuée à l'aide des options de zoom d'un graphique s'applique à tous les graphiques de l'onglet.
  • icône de restaurationRestaurer : Cliquez sur cette option pour annuler les modifications apportées aux graphiques à l'aide des autres options et retourner à l'affichage par défaut.
  • enregistrer le graphique en tant qu'icôneEnregistrer le graphique sous : Cliquez sur cette option pour enregistrer le graphique dans le format .png.
  • supprimer l'icône de graphiqueRetirer le graphique : Cliquez sur cette option pour retirer le graphique de l'onglet. Notez que vous pouvez ajouter de nouveau le graphique en le sélectionnant dans la liste déroulante de l'onglet et en cliquant sur Ajouter un graphique <nom de l'onglet>

Générer des rapports

Vous pouvez générer et télécharger différents rapports à partir de la base de données dans l'explorateur AWR.

Pour ce faire, cliquez sur Rapports et sélectionnez l'une des options suivantes :

  • AWR : Dans la boîte de dialogue Générer le rapport AWR, sélectionnez l'intervalle d'instantanés et cliquez sur Générer le rapport pour générer et télécharger un rapport AWR avec des données de performance supplémentaires.
  • SQL : Dans la boîte de dialogue Générer le rapport SQL, sélectionnez l'intervalle d'instantanés, entrez un ID SQL et cliquez sur Générer le rapport pour générer et télécharger un rapport de vérification de l'état SQL avec des données de performance supplémentaires pour l'énoncé SQL spécifié.
  • ASH : Dans la boîte de dialogue Générer le rapport ASH, spécifiez l'heure de début et l'heure de fin et cliquez sur Générer le rapport pour générer et télécharger un rapport ASH contenant des données d'historique des sessions actives supplémentaires.
