Reconfiguration de l'environnement réseau Private Cloud Appliance

L'environnement réseau est configuré lors de la configuration initiale de Private Cloud Appliance. Un administrateur de boîtier peut mettre à jour cette configuration. Toutefois, une planification minutieuse est recommandée, car ces paramètres définissent les connexions au réseau sur place et peuvent perturber les opérations du système.

Note

Il n'est pas pris en charge pour désactiver l'authentification BGP en remplaçant le mot de passe BGP par une valeur nulle :

PCA-ADMIN> edit networkConfig adminbgppassword=

Même si cette commande est exécutée avec succès, l'authentification BGP reste active et le mot de passe reste inchangé. Il ne s'agit pas d'une condition d'erreur, mais d'une fonction de sécurité. Pour désactiver l'authentification BGP, vous devez le faire explicitement. La commande est la suivante :

PCA-ADMIN> edit networkConfig adminbgpauthentication=false
Important

Entrez les adresses IP des liaisons montantes exactement telles qu'elles apparaissent dans la feuille de calcul de configuration réseau que vous avez remplie en préparation. L'ordre d'entrée est important, en particulier lorsque plusieurs adresses IP sont ajoutées dans le même champ, car elles sont mappées à des commutateurs spécifiques de la colonne vertébrale et du centre de données dans la topologie de liaison montante.

Impossible de modifier les informations d'acheminement

Attention

La modification des informations d'acheminement n'est pas prise en charge. Cela s'applique aux topologies réseau configurées avec un routage dynamique ou statique.

Mise à jour des informations sur les noeuds de gestion

Vous pouvez modifier les adresses IP et les noms d'hôte des noeuds de gestion.

Utiliser l'interface utilisateur Web du service

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Network Environment Information (Informations sur l'environnement réseau), cliquez sur l'onglet Management Nodes (Noeuds de gestion).

    Les détails des noeuds de gestion s'affichent.

  3. Dans le coin supérieur droit de la page, cliquez sur Edit (Modifier).

  4. Cliquez sur Suivant pour naviguer jusqu'à la page à modifier, puis mettez à jour les champs appropriés.

    Pour la description des champs, voir Liste de vérification initiale de l'installation du système.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de l'interface de ligne de commande du service

  1. Affichez les informations de configuration de réseau courantes à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

  2. Utilisez la commande edit NetworkConfig pour modifier l'un des paramètres de noeud de gestion suivants :

    • Adresse IP du noeud de gestion 1

    • Nom d'hôte du noeud de gestion 1

    • Adresse IP du noeud de gestion 2

    • Nom d'hôte du noeud de gestion 2

    • Adresse IP du noeud de gestion 3

    • Nom d'hôte du noeud de gestion 3

    • Adresse IP virtuelle du noeud de gestion

    • Nom d'hôte de l'adresse IP virtuelle du noeud de gestion

    PCA-ADMIN> edit NetworkConfig mgmt01Ip100g=172.n.n.190 mgmt02Ip100g=172.n.n.191
JobId: 52f5177d-402a-4a52-98fe-1cff9c1f26be

Mise à jour de la configuration de la liaison montante du centre de données

Vous pouvez modifier les paramètres de la connexion physique entre Private Cloud Appliance et le réseau sur place.

Attention

La reconfiguration de la connexion au centre de données entraîne une interruption de toute la connectivité réseau vers et depuis l'appliance. Aucun trafic réseau n'est possible pendant la reconfiguration des connexions physiques. Toutes les connexions sont automatiquement restaurées lorsque la mise à jour de la configuration est terminée.

Utiliser l'interface utilisateur Web du service

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Network Environment Information, cliquez sur l'onglet Uplink.

    Les détails de liaison montante s'affichent.

  3. Dans le coin supérieur droit de la page, cliquez sur Edit (Modifier).

  4. Cliquez sur Suivant pour naviguer jusqu'à la page à modifier, puis mettez à jour les champs appropriés.

    Pour la description des champs, voir Liste de vérification initiale de l'installation du système.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de l'interface de ligne de commande du service

  1. Affichez les informations de configuration de réseau courantes à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

  2. Utilisez la commande edit NetworkConfig pour modifier l'un des paramètres de liaison montante de centre de données suivants :

    • Vitesse du port de la liaison montante

    • Nombre de ports de la liaison montante

    • MTU VLAN de la liaison montante

    • Port de liaison montante FEC

    PCA-ADMIN> edit NetworkConfig uplinkPortCount=2
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve

Mise à jour de la configuration du réseau d'administration

Si vous utilisez le réseau d'administration facultatif, vous pouvez mettre à jour les paramètres à l'aide de ces procédures.

Attention

Si vous n'utilisez pas actuellement un réseau d'administration distinct, la page Informations sur l'environnement réseau de l'interface utilisateur Web du service n'affiche pas d'onglet Réseau d'administration ni aucun des paramètres de configuration associés. La sortie de la commande dans l'interface de ligne de commande du service n'affiche aucun paramètre Admin Network non plus. Vous devez d'abord activer le réseau d'administration.

Lorsqu'un réseau d'administration est configuré, il ne peut plus être désactivé.

Pour des informations générales sur la configuration du réseau d'administration, voir Directives de configuration du réseau du centre de données. Pour une description des paramètres du réseau d'administration, voir Liste de vérification initiale de l'installation du système.
Utiliser l'interface utilisateur Web du service

Scénario 1 : Réseau d'administration désactivé

Si vous devez activer et configurer un réseau d'administration distinct, procédez comme suit :

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans le coin supérieur droit de la page, cliquez sur Edit (Modifier).

  3. Dans l'assistant, naviguez jusqu'à l'onglet Admin Network (Réseau d'administration) et réglez Admin Networking à Enable (Activer).

  4. Entrez tous les paramètres requis dans les champs respectifs du formulaire.

  5. Cliquez sur Enregistrer les modifications.

Scénario 2 : Réseau d'administration activé

Si vous avez déjà configuré un réseau d'administration distinct et que vous devez modifier ses paramètres, procédez comme suit :

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Network Environment Information (Informations sur l'environnement réseau), cliquez sur l'onglet Admin Network (Réseau d'administration).

    Les détails du réseau d'administration s'affichent.

  3. Dans le coin supérieur droit de la page, cliquez sur Edit (Modifier).

  4. Cliquez sur Suivant pour naviguer jusqu'à la page à modifier, puis mettez à jour les champs appropriés.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de l'interface de ligne de commande du service

  1. Si vous n'utilisez pas actuellement un réseau d'administration distinct, la sortie de l'interface de ligne de commande n'affichera aucun paramètre de réseau d'administration. Activez d'abord le réseau d'administration.

  2. Affichez les informations de configuration de réseau courantes à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 4
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.10.10.97,10.10.10.101
  Spine2 Ip = 10.10.10.99,10.10.10.103
  Uplink Netmask = 255.255.255.254,255.255.255.254
  Management VIP Hostname = mypca
  Management VIP = 10.10.10.107
  NTP Server(s) = 10.80.211.105,10.211.17.1,10.68.48.1
  Uplink Port Fec = auto
  Public Ip range/list = 10.10.10.114/31,10.10.10.116/31,10.10.10.118/31,10.10.10.120/31,10.10.10.122/31,10.10.10.124/31,10.10.10.126/32
  Management Node1 Hostname = pcamn01
  Management Node2 Hostname = pcamn02
  Management Node3 Hostname = pcamn03
  Management Node1 Ip = 10.10.10.108
  Management Node2 Ip = 10.10.10.109
  Management Node3 Ip = 10.10.10.110
  Object Storage Ip = 10.10.10.113
  Enable Admin Network = true
  Admin Port Speed = 100
  Admin Port Count = 1
  Admin Vlan Mtu = 9216
  Admin Port Fec = auto
  Admin VLAN = 3915
  Admin Spine1 Ip = 10.25.0.111
  Admin Spine2 Ip = 10.25.0.112
  Admin Spine VIP = 10.25.0.110
  Admin Netmask = 255.255.255.0
  Admin Hsrp Group = 152
  Static Routing = false
  Uplink VLAN = 3911
  Peer1 Asn = 50000
  Peer1 Ip = 10.10.10.96,10.10.10.98
  Oracle Asn = 136025
  Bgp Topology = mesh
  Peer2 Asn = 50000
  Peer2 Ip = 10.10.10.100,10.10.10.102
  BGP Authentication = false
  BGP KeepAlive Timer = 60
  BGP Holddown Timer = 180
  Network Config Lifecycle State = ACTIVE
  admin DNS Address1 = 10.25.0.1
  admin Management Node1 Hostname = pcamn01admin.example.com
  admin Management Node2 Hostname = pcamn02admin.example.com
  admin Management Node3 Hostname = pcamn03admin.example.com
  admin Management Node1 Ip = 10.25.0.101
  admin Management Node2 Ip = 10.25.0.102
  admin Management Node3 Ip = 10.25.0.103
  admin Management VIP Hostname = mypcaadmin.example.com
  admin Management VIP = 10.25.0.100

  3. Utilisez la commande edit NetworkConfig pour modifier l'un des paramètres de réseau d'administration suivants :

    Conseil

    Entrez edit networkConfig ? pour afficher les paramètres disponibles pour modification.

    • Activation du réseau d'administration

    • Adresse IP virtuelle d'administration et nom d'hôte de la grappe de noeuds de gestion

    • Adresse IP d'administration et nom d'hôte du noeud de gestion 1-3

    • Adresse IP DNS de l'administrateur 1-3

    • Nombre de ports d'administration, vitesse, FEC

    • Bloc CIDR d'administration

    • Réseau VLAN d'administration et MTU

    • Adresse IP de la passerelle d'administration

    • Masque réseau de l'administrateur

    • Adresse IP d'administration de la colonne vertébrale 1+2

    • Adresse IP virtuelle de l'administrateur de la colonne vertébrale

    PCA-ADMIN> edit NetworkConfig adminPortSpeed=25
JobId: 62f8137f-772a-4a52-98f4-1cfv9c1f24te

PCA-ADMIN> edit NetworkConfig adminCidr=10.25.0.1/24
JobId: 861381ae-cc63-44a2-a66e-8e095e4a99f9

Mise à jour des informations sur le serveur NTP

Note

Vous pouvez vérifier le statut de connexion NTP d'un système en cours d'exécution à tout moment. Dans l'interface utilisateur Web du service, elle s'affiche dans l'onglet NTP de la page Informations sur l'environnement réseau. Dans l'interface de ligne de commande du service, vous pouvez exécuter cette commande :

PCA-ADMIN> checkNtpServers
Data:
  id              Accessible
  --              ----------
  10.64.0.252     true
  192.0.2.2       true

Vous pouvez modifier ou ajouter des adresses IP pour les serveurs NTP.

Utiliser l'interface utilisateur Web du service

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Network Environment Information (Informations sur l'environnement réseau), cliquez sur l'onglet NTP.

    Les détails NTP s'affichent.

  3. Dans le coin supérieur droit de la page, cliquez sur Edit (Modifier).

  4. Cliquez sur Suivant pour naviguer jusqu'à la page à modifier, puis mettez à jour les champs appropriés.

    Pour la description des champs, voir Liste de vérification initiale de l'installation du système.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de l'interface de ligne de commande du service

  1. Affichez les informations de configuration de réseau courantes à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

  2. Utilisez la commande edit NetworkConfig pour modifier les serveurs NTP. Entrez plusieurs adresses IP dans une liste, séparées par des virgules :

    PCA-ADMIN> edit NetworkConfig ntpIps=100.n.n.254,100.n.n.253
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve

Mise à jour des informations sur le serveur DNS

Vous pouvez modifier ou ajouter des adresses IP pour les serveurs DNS.

Utiliser l'interface utilisateur Web du service

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Informations sur l'environnement réseau, cliquez sur l'onglet DNS.

    Les détails du DNS s'affichent.

  3. Dans le coin supérieur droit de la page, cliquez sur Edit (Modifier).

  4. Cliquez sur Suivant pour naviguer jusqu'à la page à modifier, puis mettez à jour les champs appropriés.

    Pour la description des champs, voir Liste de vérification initiale de l'installation du système.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de l'interface de ligne de commande du service

  1. Affichez les informations de configuration de réseau courantes à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

  2. Utilisez la commande edit NetworkConfig pour modifier les adresses IP DNS :

    • DNS IP1

    • DNS IP2

    • DNS IP3

    PCA-ADMIN> edit NetworkConfig DnsIp2=206.n.n.2
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve

Mise à jour de la configuration des adresses IP publiques

Vous pouvez ajouter des adresses IP publiques ou modifier les adresses IP actuellement configurées.

Attention

La modification des adresses IP publiques en cours d'utilisation peut perturber le système.

Utiliser l'interface utilisateur Web du service

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Network Environment Information, cliquez sur l'onglet Uplink.

    Les détails de liaison montante s'affichent.

  3. Dans le coin supérieur droit de la page, cliquez sur Edit (Modifier).

  4. Cliquez sur Suivant pour naviguer jusqu'à la page à modifier, puis mettez à jour les champs appropriés.

    Pour la description des champs, voir Liste de vérification initiale de l'installation du système.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de l'interface de ligne de commande du service

  1. Affichez les informations de configuration de réseau courantes à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

  2. Utilisez la commande edit NetworkConfig pour modifier les adresses IP publiques ou l'adresse IP publique du stockage d'objets :

    • Adresse IP publique du stockage d'objets

    • Intervalle/liste d'adresses IP publiques

    PCA-ADMIN> edit NetworkConfig PublicIps= 10.n.n.17/32,10.n.n.18/32,10.n.n.19/32
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve

Configuration des paramètres du mandataire du boîtier

La procédure de configuration initiale du boîtier, décrite dans Achèvement de la configuration et de la configuration initiales, ne fournit aucune option pour ajouter une configuration de mandataire à l'échelle du système. Toutefois, certains services de plate-forme et d'infrastructure nécessitent une connectivité vers des points d'extrémité en dehors de l'environnement du boîtier. Par exemple, pour la fédération avec un fournisseur d'identités, les services IAM et d'administration doivent acquérir des métadonnées à partir de ce serveur externe (pour les utilisateurs de Compute Enclave et de Service Enclave respectivement). Si le trafic réseau passe par un serveur mandataire dans le centre de données, les demandes entre le boîtier et le serveur externe ne peuvent pas être exécutées avec succès.

Pour activer la communication réseau externe au moyen d'un serveur mandataire de centre de données, ajoutez la configuration du mandataire à la configuration du réseau du boîtier. Assurez-vous que la procédure de configuration initiale du boîtier est terminée en premier.

Utiliser l'interface utilisateur Web du service

  1. Dans le menu de navigation Configuration PCA, cliquez sur Détails du boîtier.

    La page Détails du boîtier contient des propriétés de système telles que le domaine, la région et le domaine.

  2. Pour configurer un proxy au niveau de l'appliance, cliquez sur le bouton Set Rack-Wide Proxy dans le coin supérieur droit.

    Une fenêtre de configuration de mandataire s'affiche.

  3. Remplissez les paramètres de configuration du mandataire :

    • Nom du mandataire : Entrez le nom de domaine complet du serveur mandataire.

    • Hôte mandataire : Entrez l'adresse IP du serveur mandataire.

    • Port mandataire : Entrez le numéro de port utilisé par le serveur mandataire pour l'acheminement des demandes.

    • Nom d'utilisateur du mandataire : Si nécessaire, entrez un nom d'utilisateur pour l'authentification auprès du serveur mandataire.

    • Mot de passe du mandataire : Si nécessaire, entrez le mot de passe du nom d'utilisateur du mandataire.

    • Mot de passe de confirmation du mandataire : Si nécessaire, entrez de nouveau le mot de passe du mandataire pour confirmation.

    Les paramètres de nom d'utilisateur et de mot de passe sont facultatifs, au cas où le serveur mandataire nécessite une authentification. Les détails sont stockés dans le service secret (chambre forte), où les services peuvent les extraire en toute sécurité pour établir leur connexion externe.

  4. Cliquez sur Set Rack-Wide Proxy pour enregistrer la configuration du proxy.

    La configuration du mandataire s'affiche dans un onglet distinct de la page Détails du boîtier.

  5. Pour supprimer la configuration du mandataire du boîtier, allez à la page Détails du boîtier et cliquez sur Effacer le mandataire à l'échelle du bâti dans le coin supérieur droit.

  6. Si vous devez modifier la configuration du mandataire stocké, supprimez-la et remplissez à nouveau la fenêtre de configuration du mandataire avec les paramètres corrects.

Utilisation de l'interface de ligne de commande du service

  1. Ajoutez les détails de la configuration du mandataire à l'aide de la commande setProxy.

    Syntaxe (entrée sur une seule ligne) :

    PCA-ADMIN> setProxy
proxyName=<proxy_fqdn>
proxyHost=<proxy_ip>
proxyPort=<proxy_port>
proxyUsername=<proxy_user>
proxyPassword=<proxy_password>
proxyConfirmPassword=<proxy_password>

    Exemple :

    PCA-ADMIN> setProxy proxyName=myproxy.example.com
proxyHost=172.16.0.100
proxyPort=8080
proxyUsername=proxyuser
proxyPassword=********
proxyConfirmPassword=********

    Les paramètres de nom d'utilisateur et de mot de passe sont facultatifs, au cas où le serveur mandataire nécessite une authentification. Les détails sont stockés dans le service secret (chambre forte), où les services peuvent les extraire en toute sécurité pour établir leur connexion externe.

  2. Pour supprimer la configuration de mandataire du boîtier, entrez la commande clearProxy. Aucun paramètre de commande n'est requis.

  3. Si vous devez modifier la configuration du mandataire stocké, exécutez de nouveau la commande setProxy avec les paramètres corrects.

Activation de la connectivité IPv6 externe

La connexion entre Private Cloud Appliance et le réseau sur place peut éventuellement être configurée pour prendre en charge le trafic IPv6. Il s'agit d'une mise en oeuvre de pile double, ce qui signifie qu'une configuration de base IPv4 est appliquée lors de l'installation et de la configuration initiales du système, et que la prise en charge IPv6 est activée en parallèle.

Important

Actuellement, la connectivité de réseau virtuel IPv6 n'est prise en charge que pour les instances de calcul dotées de cartes vNIC SR-IOV (virtualisation d'E/S racine unique).

Conseil

Gardez les adresses IPv4 et IPv6 équivalentes et les blocs CIDR faciles à identifier à l'aide d'un modèle de conversion lisible par l'homme.

Utiliser l'interface utilisateur Web du service (de préférence)

La connectivité à l'instance de calcul IPv6 nécessite que les paquets IPv6 soient acheminés sur les liens montants et vers les sous-réseaux où les instances de calcul ont une adresse IPv6. L'interface utilisateur Web du service fournit une page de configuration réseau à cette fin.

  1. Dans le menu de navigation, sous Configuration PCA, sélectionnez IPv6 Environnement réseau.

  2. Dans la page Informations sur l'environnement réseau IPv6, dans le coin supérieur droit, cliquez sur Modifier.

    La fenêtre IPv6 Network Configuration s'affiche.

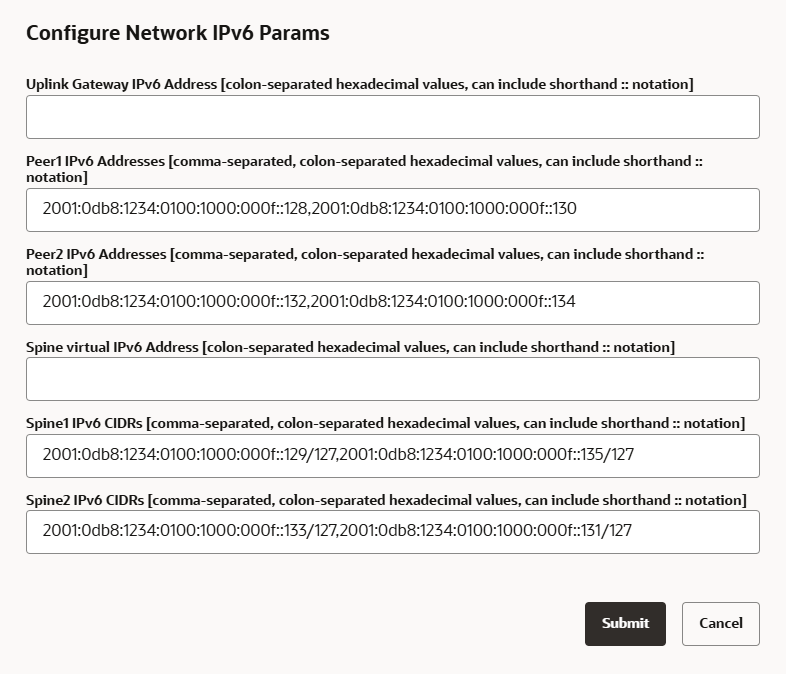

    Figure présentant la page Informations sur l'environnement réseau IPv6.

  3. Remplissez les paramètres IPv6 requis pour les liens montants du système.

    L'exemple présente une topologie de maillage avec routage dynamique. Pour le routage statique, la passerelle de liaison montante et les adresses IP virtuelles de colonne vertébrale sont des paramètres requis.

  4. Cliquez sur Soumettre pour appliquer la configuration IPv6 aux liens montants.

  5. Pour supprimer la configuration IPv6, modifiez et soumettez avec des champs de paramètre vides.

Utilisation de l'interface de ligne de commande du service

Vous pouvez également définir les paramètres de configuration IPv6 à partir de l'interface de ligne de commande, à l'aide de la commande edit NetworkConfigV6.

Syntaxe de la commande :

PCA-ADMIN> edit networkConfigV6
uplinkGatewayV6Ip=<value>
peer1V6Ip=<value>
peer2V6Ip=<value>
spineV6Vip=<value>
spine1V6Cidr=<value>
spine2V6Cidr=<value>

Exemple :

PCA-ADMIN> edit networkConfig \
peer1V6Ip=2001:0db8:1234:0100:1000:000f::128,2001:0db8:1234:0100:1000:000f::130 \
peer2V6Ip=2001:0db8:1234:0100:1000:000f::132,2001:0db8:1234:0100:1000:000f::134 \
spine1V6Cidr=2001:0db8:1234:0100:1000:000f::129/127,2001:0db8:1234:0100:1000:000f::135/127 \
spine2V6Cidr=2001:0db8:1234:0100:1000:000f::133/127,2001:0db8:1234:0100:1000:000f::131/127

Pour supprimer la configuration IPv6, entrez la même commande avec les paramètres réglés à des valeurs vides.

PCA-ADMIN> edit networkConfigV6 peer1V6Ip= peer2V6Ip= spine1V6Cidr= spine2V6Cidr=
