Retirez les bouts de caisse robustes

Si l'appareil en périphérie de réseau Rover est dans un boîtier robuste, vous devez retirer les embouts avant et arrière pour accéder aux connecteurs de câble. Les bouchons d'extrémité restent enlevés pendant le fonctionnement.

Attention

Ne supprimez pas l'appareil en périphérie de réseau Rover de ce cas. Cela peut endommager l'appareil.
Attention

Laissez les bouchons d'extrémité retirés pendant le fonctionnement pour assurer un flux d'air adéquat. Réinstallez les bouchons d'extrémité uniquement lorsque l'appareil est hors tension.

  1. À l'avant et à l'arrière de l'étui robuste, trouvez les 16 verrous à tour d'aile.

    Note : Le capuchon arrière a des roulettes.

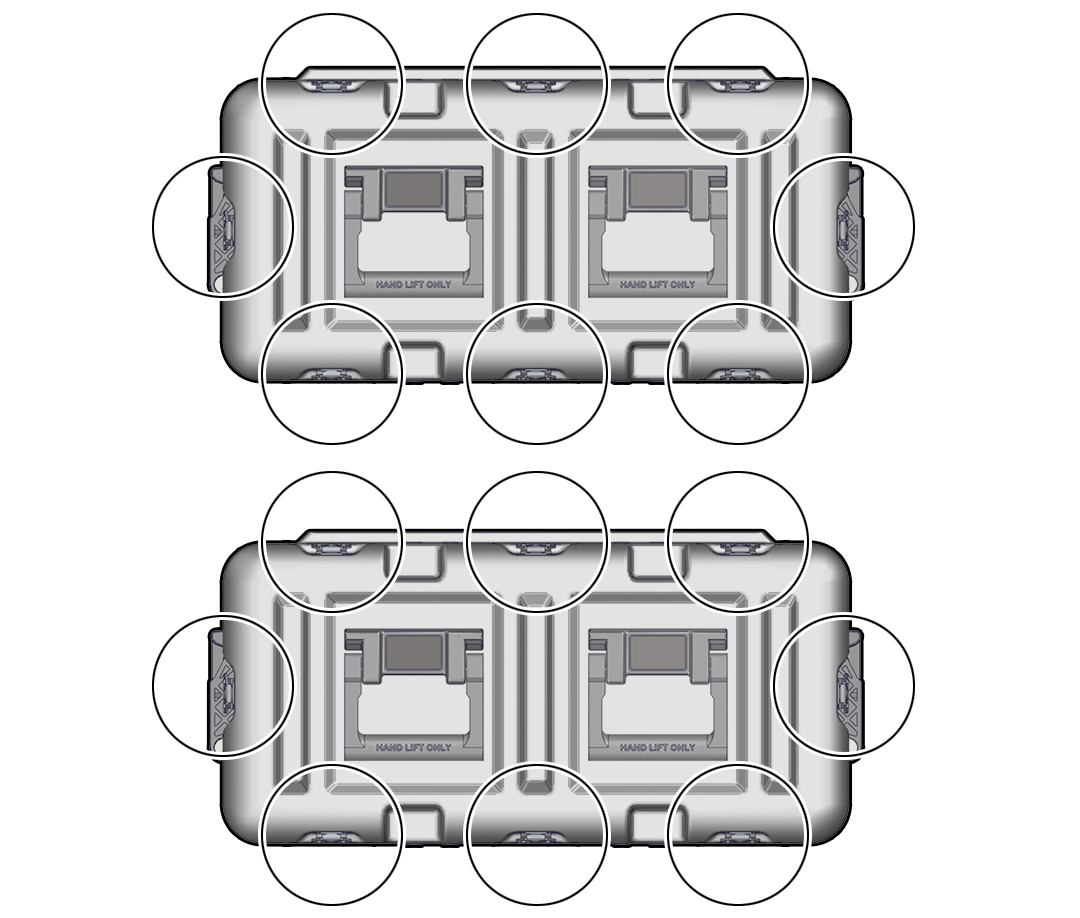

    Illustration montrant l'avant et l'arrière du boîtier robuste où se trouvent les loquets aile-tour.

  2. Ouvrez les 16 loquets de tour d'aile à l'avant et à l'arrière du boîtier en soulevant le loquet puis en tournant le loquet dans le sens antihoraire.

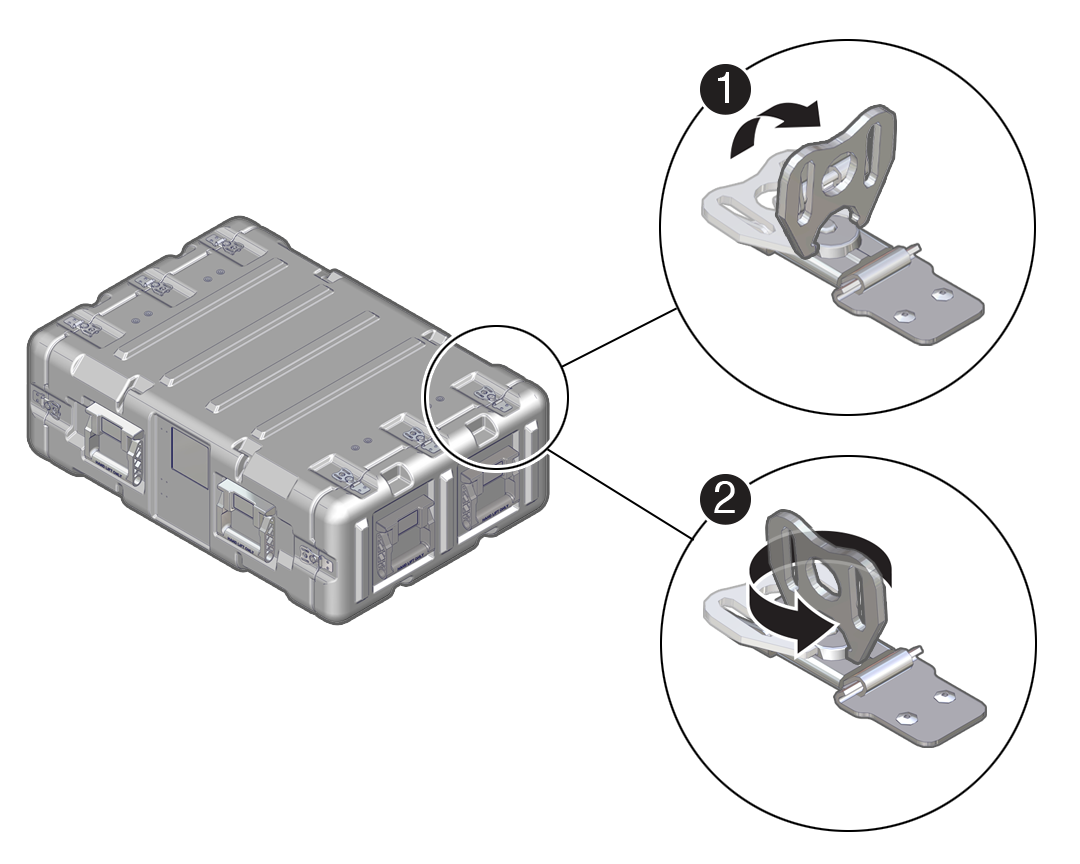

    Illustration montrant comment les verrous s'ouvrent.

  3. Retirez les embouts avant et arrière.

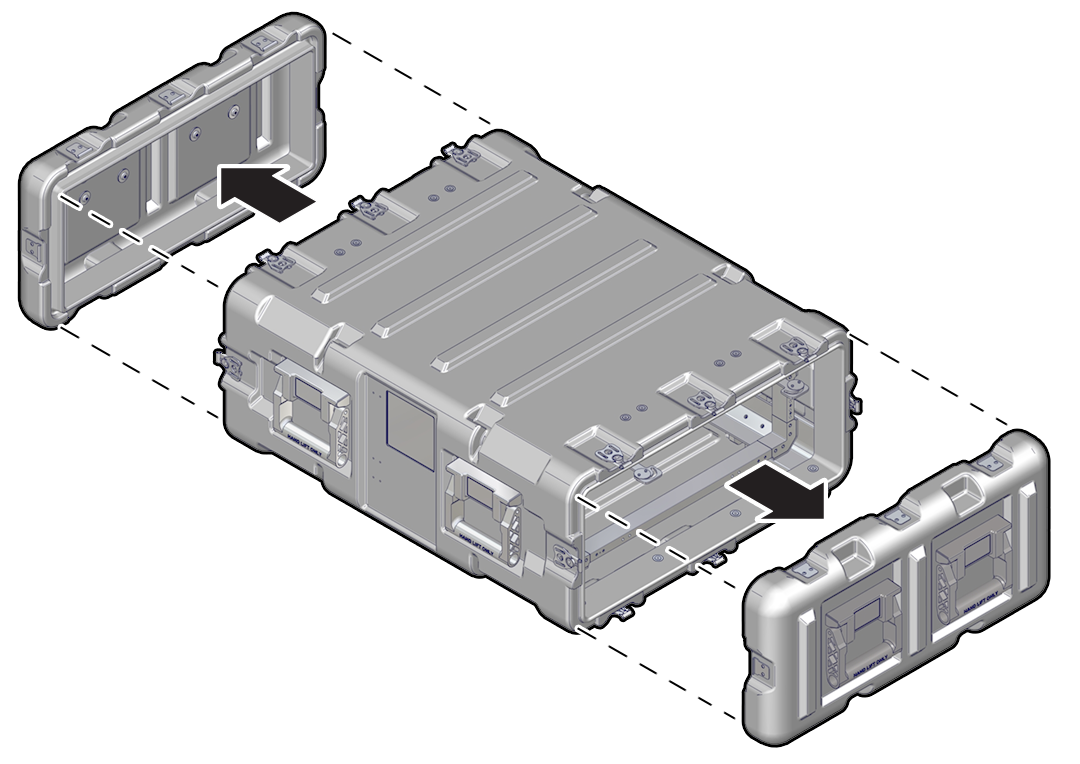

    Illustration montrant l'enlèvement du bouchon d'extrémité.

  4. Retirez la poche du câble et étendez les crochets du capuchon d'extrémité.


    Illustration illustrant les crochets de capuchon d'extrémité utilisés pour stocker les capuchons d'extrémité sur le côté du boîtier.
  5. Accrochez les embouts sur les côtés de l'étui robuste.

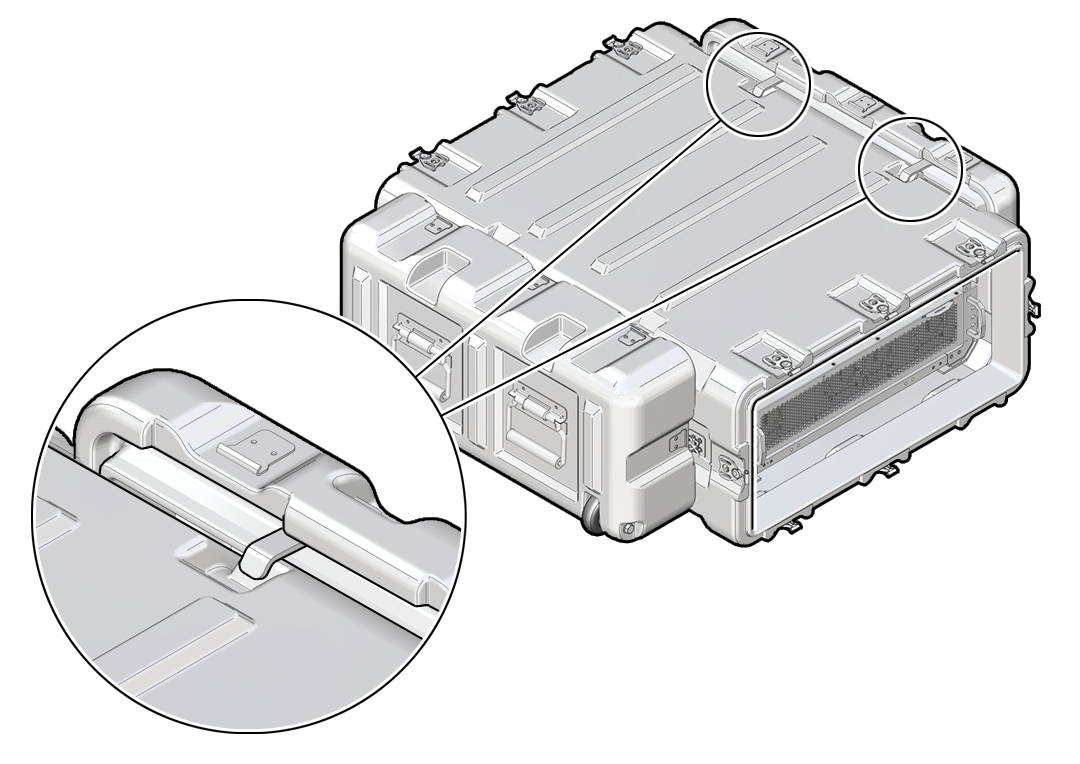

    Illustration des embouts accrochés de chaque côté du boîtier.
