Identifier les éléments du panneau avant et arrière
Utilisez l'une des illustrations suivantes pour vous familiariser avec les connecteurs de périphérique Roving Edge.
Pour répondre aux exigences MIL-STD-461 Rev G RE102, tous les câbles réseau Ethernet attachés à l'appareil en périphérie de réseau Rover doivent être notés CAT8. Sinon, la condition minimale pour les câbles Ethernet est CAT6.

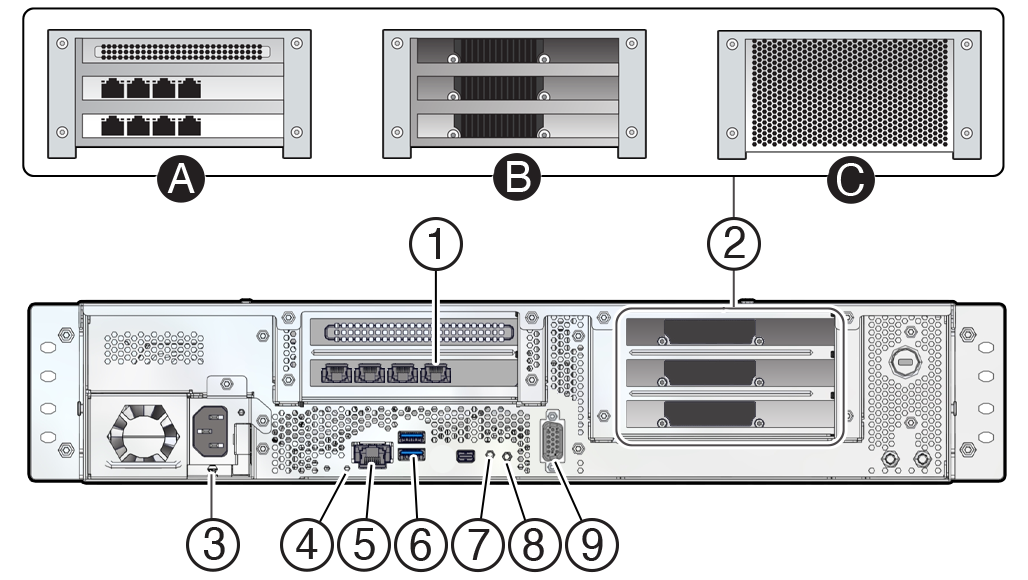

Appareil Roving Edge 2 – Panneau arrière
| Numéro. | Description |
|---|---|
| 1 |
PCIe 0 : 1 Carte Ethernet Quad Port 10GBASE-T avec attributions de ports RJ-45 de gauche à droite : 3, 2, 1, 0 Pour toutes les formes, utilisez les ports suivants :
|

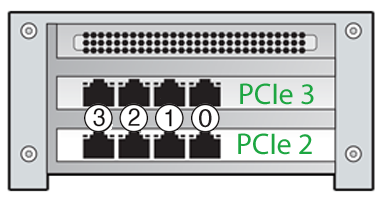

| 2A | La forme de calcul comprend 2 cartes Ethernet Quadriport 10GBASE-T supplémentaires.  La liaison Ethernet n'est pas prise en charge. Tous les ports des versions PCIe 2 et PCIe 3 doivent rester déconnectés. |
| 2B |
La forme de processeur graphique comprend 3 processeurs graphiques NVIDIA AD104GL [L4]. |
| 2C |
La forme de stockage comprend 4 disques SSD supplémentaires de 15,38. |
| 3 | Réceptacle électrique |
| 4 |
LED d'état du système
|
| 5 | Port RJ-45 réservé, pour utilisation Oracle uniquement. |
| 6 |
Deux ports USB 3.0. Le port supérieur est réservé pour le dépannage d'usine. Le port inférieur peut être connecté à des instances compatibles USB. Pour les exigences, voir Connexion de périphériques USB à des instances. |
| 7 | bouton de réinitialisation |
| 8 | Interrupteur d'alimentation et LED
|
| 9 | Port de la console série DB-9. Votre communication initiale avec le périphérique est effectuée via la console série connectée à un ordinateur hôte de contrôle, tel qu'un ordinateur portable. Voir Câblez l'appareil en périphérie de réseau Rover. |
Étape suivante?
Appareil Roving Edge 2 – Panneau avant
| Numéro. | Description |
|---|---|

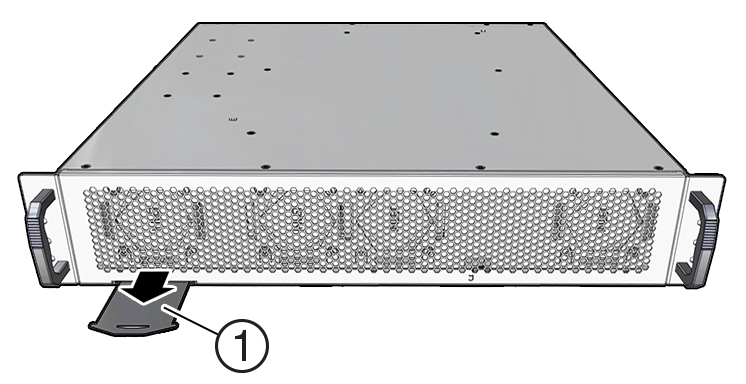

| 1 | Carte de retrait. La carte indique où obtenir la documentation et répertorie les numéros de série et de modèle. Voir les deux côtés de la carte. |
