Concevoir une topologie de récupération après sinistre pour Oracle Analytics Cloud avec Oracle Cloud Infrastructure Full Stack Disaster Recovery Service
Un plan de récupération après sinistre bien conçu permet de récupérer rapidement après un sinistre et de continuer à fournir des services à vos utilisateurs.
La récupération après sinistre désigne le processus de préparation et de récupération après un sinistre. Un sinistre peut être tout événement qui met vos applications en risque, comme des pannes de réseau, des défaillances d'équipement et d'application ou des catastrophes naturelles.
Oracle Analytics Cloud fournit le contrat de niveau de service de disponibilité d'au moins 99,9 %. Malgré la disponibilité d'un CNS sur Oracle Analytics Cloud, pour certaines organisations, il est obligatoire d'avoir une instance de récupération après sinistre statutaire ou de vérification. Par conséquent, vous êtes responsable de la planification de la reprise après sinistre.
Oracle Cloud Infrastructure (OCI) fournit une infrastructure et des services hautement disponibles et évolutifs qui vous permettent de concevoir une topologie RS.
Ce guide de référence fournit une architecture et des directives pour les instances Oracle Analytics Cloud utilisant Oracle Cloud Infrastructure Full Stack Disaster Recovery Service dans le cas de la récupération après sinistre.
Architecture
Cette architecture présente une topologie à plusieurs niveaux avec des ressources redondantes réparties entre deux régions OCI.
Les diagrammes suivants illustrent cette architecture de référence.

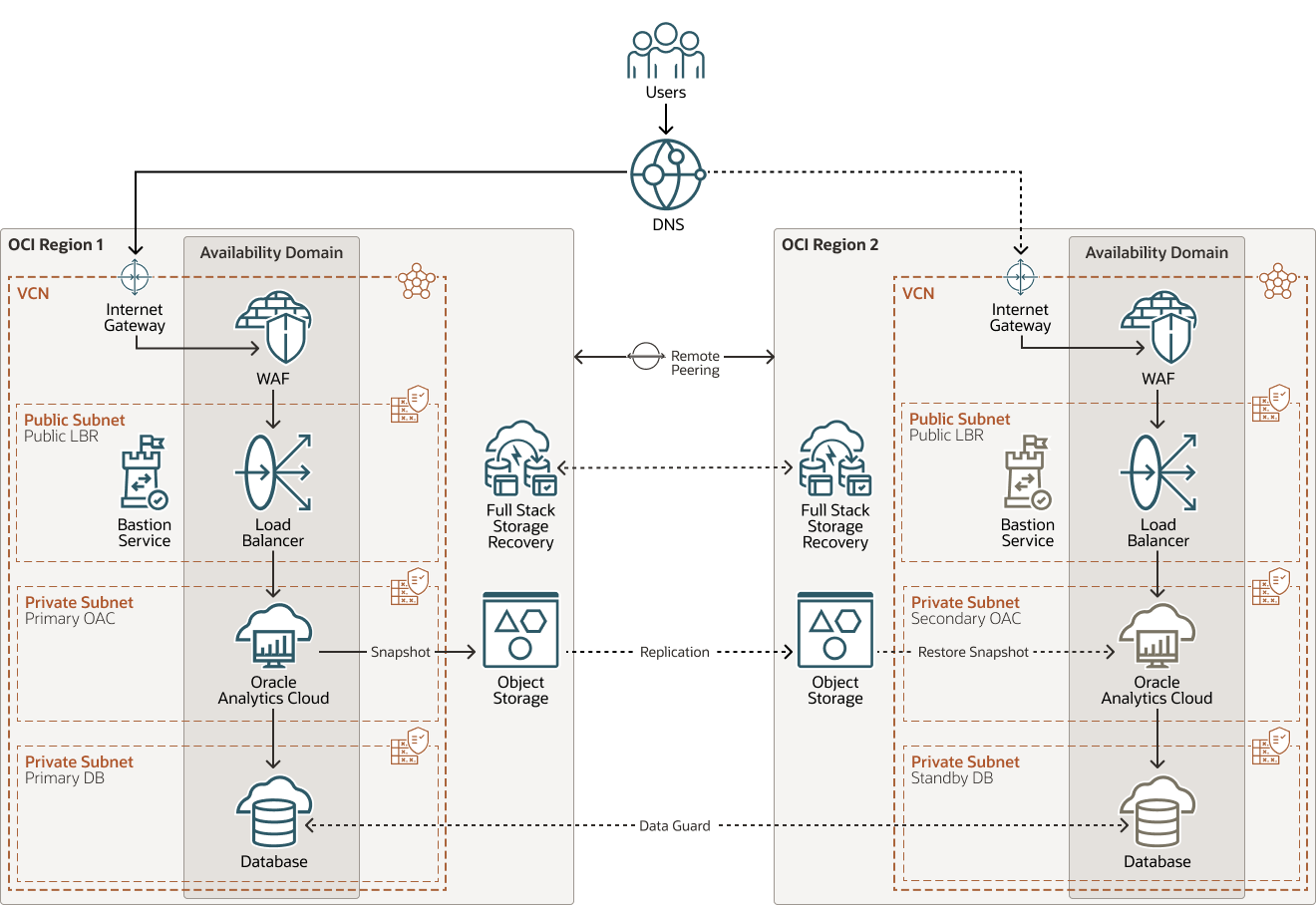

Il n'est pas possible d'accéder à une instance privée Oracle Analytics Cloud à partir du réseau Internet public. Un équilibreur de charge public OCI est donc nécessaire pour faciliter l'accès. L'adresse IP de l'équilibreur de charge public sera ajoutée au registraire DNS.
oci-fullstack-dr-private-oac-x-region-topology-oracle.zip

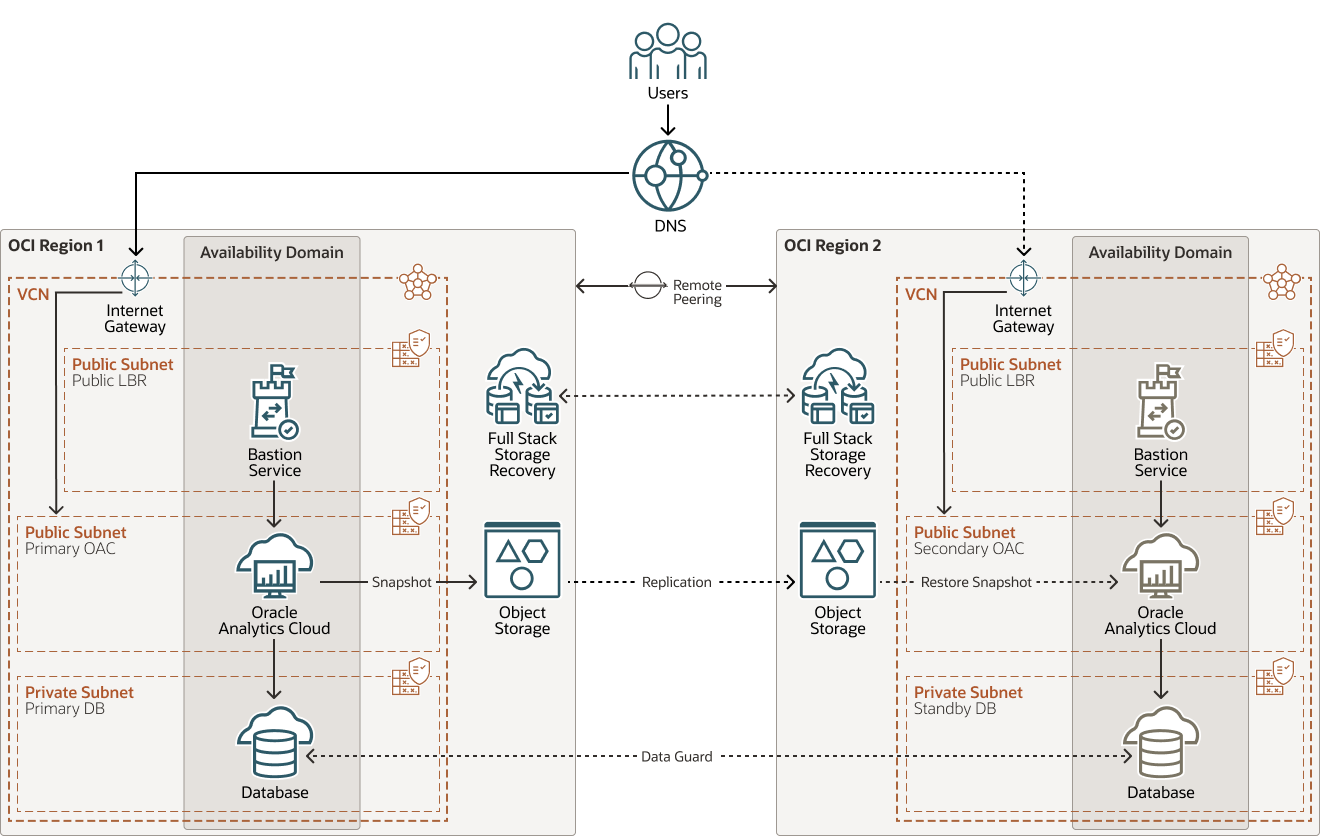

Une instance publique Oracle Analytics Cloud est accessible directement à partir d'Internet. L'adresse IP publique d'Oracle Analytics Cloud sera configurée directement avec le registraire DNS.
oci-fullstack-dr-public-oac-x-region-topology-oracle.zip
L'architecture comprend les composants suivants :
- Location
Une location est une partition sécurisée et isolée qu'Oracle configure dans Oracle Cloud lors de votre inscription à Oracle Cloud Infrastructure. Vous pouvez créer, organiser et administrer vos ressources dans Oracle Cloud au sein de votre location. Une location est synonyme d'une société ou d'une organisation. Habituellement, une société aura une seule location et reflétera sa structure organisationnelle au sein de cette location. Une seule location est généralement associée à un seul abonnement, et un seul abonnement n'a généralement qu'une seule location.
- Région
Une région Oracle Cloud Infrastructure est une zone géographique localisée qui contient un ou plusieurs centres de données, appelés domaines de disponibilité. Les régions sont indépendantes les unes des autres, et de grandes distances peuvent les séparer (dans différents pays ou continents).
- Compartiment
Les compartiments sont des partitions logiques inter-régions dans une location Oracle Cloud Infrastructure. Utilisez des compartiments pour organiser, contrôler l'accès et définir des quotas d'utilisation pour vos ressources Oracle Cloud. Dans un compartiment donné, vous définissez des politiques qui contrôlent l'accès et définissent des privilèges pour les ressources.
- Domaines de disponibilité
Les domaines de disponibilité sont des centres de données indépendants et autonomes dans une région. Les ressources physiques de chaque domaine de disponibilité sont isolées des ressources des autres domaines de disponibilité, ce qui garantit la tolérance aux pannes. Les domaines de disponibilité ne partagent pas les éléments d'infrastructure (alimentation ou refroidissement, par exemple) ni le réseau de domaines de disponibilité interne. Par conséquent, une défaillance d'un domaine de disponibilité ne devrait pas affecter les autres domaines de disponibilité de la région.
- Domaines d'erreur
Un domaine d'erreur est un regroupement de matériel et d'infrastructure au sein d'un domaine de disponibilité. Chaque domaine de disponibilité comporte trois domaines d'erreur avec une puissance et un matériel indépendants. Lorsque vous répartissez des ressources entre plusieurs domaines d'erreur, vos applications peuvent tolérer les pannes physiques de serveur, la maintenance du système et les pannes d'alimentation au sein d'un domaine d'erreur.
- Réseau en nuage virtuel (VCN) et sous-réseau
Un VCN est un réseau défini par logiciel personnalisable que vous avez configuré dans une région Oracle Cloud Infrastructure. Comme les réseaux en nuage virtuels traditionnels, ils vous offrent un contrôle sur votre environnement de réseau. Un VCN peut disposer de plusieurs blocs CIDR sans chevauchement que vous pouvez modifier après avoir créé le VCN. Vous pouvez segmenter un VCN en sous-réseaux, dont la portée peut concerner une région ou un domaine de disponibilité. Un sous-réseau est constitué d'un intervalle contigu d'adresses qui ne chevauchent pas les autres sous-réseaux dans le réseau en nuage virtuel. Vous pouvez modifier la taille d'un sous-réseau après sa création. Un sous-réseau peut être public ou privé.
- Équilibreur de charge
Le service Oracle Cloud Infrastructure Load Balancing permet une répartition automatisée du trafic à partir d'un point d'entrée unique vers plusieurs serveurs dorsaux.
- Liste de sécurité
Pour chaque sous-réseau, vous pouvez créer des règles de sécurité qui spécifient la source, la destination et le type de trafic qui doivent être autorisés à entrer et à sortir du sous-réseau.
- Passerelle de traduction d'adresses de réseau (NAT)
Une passerelle NAT permet aux ressources privées d'un VCN d'accéder à des hôtes sur Internet, sans les exposer aux connexions Internet entrantes.
- Passerelle de service
La passerelle de service fournit l'accès d'un VCN à d'autres services, tels qu'Oracle Cloud Infrastructure Object Storage. Le trafic entre le réseau VCN et le service Oracle circule sur la matrice réseau Oracle et ne passe pas par Internet.
- Protection d'infrastructure en nuage
Vous pouvez utiliser Oracle Cloud Guard pour surveiller et maintenir la sécurité de vos ressources dans Oracle Cloud Infrastructure. Le service de protection d'infrastructure en nuage utilise des recettes de détecteur que vous pouvez définir pour examiner vos ressources afin de détecter les faiblesses en matière de sécurité et pour surveiller les opérateurs et les utilisateurs pour certaines activités risquées. Lorsqu'une mauvaise configuration ou une activité non sécurisée est détectée, le service de protection d'infrastructure en nuage recommande des actions correctives et aide à effectuer ces actions, en fonction des recettes de répondant que vous pouvez définir.
- Zone de sécurité
Les zones de sécurité garantissent les meilleures pratiques de sécurité d'Oracle dès le départ en appliquant des politiques telles que le chiffrement des données et la prévention de l'accès public aux réseaux pour un compartiment entier. Une zone de sécurité est associée à un compartiment du même nom et inclut des politiques de zone de sécurité ou une "recette" qui s'applique au compartiment et à ses sous-compartiments. Vous ne pouvez pas ajouter ou déplacer un compartiment standard vers un compartiment de zone de sécurité.
- Stockage d'objets
Le service de stockage d'objets pour Oracle Cloud Infrastructure offre un accès rapide à de grandes quantités de données structurées et non structurées de tous types, notamment des sauvegardes de base de données, des données analytiques et du contenu riche, comme des images et des vidéos. Vous pouvez stocker des données en toute sécurité, puis les extraire directement à partir d'Internet ou de la plate-forme en nuage. Vous pouvez adapter le stockage sans que la performance ou la fiabilité des services soit affectée. Utilisez le stockage standard pour le stockage "à chaud" auquel vous devez accéder rapidement, immédiatement et fréquemment. Utilisez le stockage d'archives pour le stockage "à froid" que vous retenez pendant de longues périodes et auquel vous accédez rarement.
- FastConnect
Oracle Cloud Infrastructure FastConnect offre un moyen facile de créer une connexion privée dédiée entre votre centre de données et Oracle Cloud Infrastructure. FastConnect fournit des options de bande passante supérieure et permet une utilisation du réseau plus fiable que les connexions Internet.
- Passerelle d'appairage local (LPG)
Une passerelle LPG vous permet d'appairer un VCN à un autre dans la même région. L'appairage signifie que les réseaux en nuage virtuels communiquent à l'aide d'adresses IP privées, sans que le trafic passe par Internet ou passe par votre réseau sur place.
- Service de récupération après sinistre de pile complète
Le service de récupération après sinistre de pile complète pour OCI est un service d'orchestration et de gestion de la récupération après sinistre pour OCI qui fournit des fonctions complètes de récupération après sinistre pour toutes les couches d'une pile d'applications, notamment l'infrastructure, l'intergiciel, la base de données et l'application.
- Service d'hôte bastion
Oracle Cloud Infrastructure Bastion fournit un accès sécurisé restreint et limité dans le temps aux ressources qui n'ont pas de points d'extrémité publics et qui nécessitent des contrôles d'accès stricts aux ressources, tels que les machines sans système d'exploitation et virtuelles, Oracle MySQL Database Service, Autonomous Transaction Processing (ATP), Oracle Cloud Infrastructure Kubernetes Engine (OKE) et toute autre ressource qui autorise l'accès au protocole SSH. Avec le service Hôte bastion OCI, vous pouvez permettre l'accès à des hôtes privés sans déployer et tenir à jour un hôte de saut. En outre, vous bénéficiez d'une meilleure sécurité grâce à des autorisations basées sur l'identité et à une session SSH centralisée, auditée et limitée dans le temps. Le service Hôte bastion OCI élimine le besoin d'une adresse IP publique pour l'accès bastion, éliminant ainsi les tracas et la surface d'attaque potentielle lors de la fourniture d'un accès distant.
- Autonomous Database
Oracle Autonomous Database est un environnement de base de données préconfiguré entièrement géré que vous pouvez utiliser pour le traitement des transactions et les charges de travail d'entreposage de données. Il n'est pas nécessaire de configurer ou de gérer du matériel ni d'installer des logiciels. Oracle Cloud Infrastructure gère la création, la sauvegarde, l'application de correctifs, la mise à niveau et le réglage de la base de données.
- Analyse
Oracle Analytics Cloud est un service en nuage public évolutif et sécurisé qui permet aux analystes d'affaires de disposer de fonctions d'analyse de pointe en libre-service, qui utilisent l'intelligence artificielle, pour la préparation et la visualisation de données, la production de rapports d'entreprise, l'analyse augmentée et le traitement et la génération de langues naturelles. Grâce à Oracle Analytics Cloud, vous bénéficiez également de fonctionnalités flexibles de gestion du service, notamment une configuration rapide, une mise à l'échelle et des correctifs faciles, ainsi qu'une gestion automatisée du cycle de vie.
- Data Guard
Oracle Data Guard et Oracle Active Data Guard fournissent un jeu complet de services qui créent, tiennent à jour, gèrent et surveillent une ou plusieurs bases de données de secours et qui permettent aux bases de données Oracle de production de rester disponibles sans interruption. Oracle Data Guard tient à jour ces bases de données de secours en tant que copies de la base de données de production à l'aide de la réplication en mémoire. Si la base de données de production devient indisponible en raison d'une interruption planifiée ou non planifiée, Oracle Data Guard peut remplacer n'importe quelle base de données de secours par le rôle de production, réduisant ainsi le temps d'arrêt associé à l'interruption. Oracle Active Data Guard offre la possibilité supplémentaire de décharger les charges de travail en lecture principalement vers les bases de données de secours et fournit également des fonctions avancées de protection des données.
- Passerelle de routage dynamique (DRG)
La passerelle DRG est un routeur virtuel qui fournit un chemin pour le trafic réseau privé entre les réseaux en nuage virtuels de la même région, entre un VCN et un réseau en dehors de la région, tel qu'un VCN dans une autre région Oracle Cloud Infrastructure, un réseau sur place ou un réseau d'un autre fournisseur de nuage.
- Pare-feu d'application Web (WAF)
Oracle Cloud Infrastructure Web Application Firewall (WAF) est un service d'application conforme à l'industrie des cartes de paiement, régional et en périphérie de réseau attaché à un point d'application, tel qu'un équilibreur de charge ou un nom de domaine d'application Web. Le service WAF protège les applications contre le trafic Internet malveillant ou indésirable. Le service WAF peut protéger tout point d'extrémité accessible sur Internet en appliquant uniformément des règles aux applications d'un client.
Recommandations
- VCN
Lorsque vous créez un VCN, déterminez le nombre de blocs CIDR requis et la taille de chaque bloc en fonction du nombre de ressources que vous prévoyez d'attacher aux sous-réseaux du VCN. Utilisez des blocs CIDR qui se trouvent dans l'espace d'adresses IP privées standard.
Sélectionnez les blocs CIDR qui ne chevauchent aucun autre réseau (dans Oracle Cloud Infrastructure, votre centre de données sur place ou un autre fournisseur de nuage) auquel vous voulez configurer des connexions privées.
Après avoir créé un VCN, vous pouvez modifier, ajouter et supprimer ses blocs CIDR.
Lorsque vous concevez les sous-réseaux, tenez compte de vos exigences en matière de flux de trafic et de sécurité. Attachez toutes les ressources d'un niveau ou d'un rôle spécifique au même sous-réseau, qui peut servir de limite de sécurité.
- Protection d'infrastructure en nuage
Cloner et personnaliser les recettes par défaut fournies par Oracle pour créer des recettes de détecteur et de répondant personnalisées. Ces recettes vous permettent de spécifier quel type de violations de sécurité génèrent un avertissement et quelles actions sont autorisées pour elles. Par exemple, vous pouvez détecter des seaux de stockage d'objets dont la visibilité est réglée à Public.
Appliquez le service de protection d'infrastructure en nuage au niveau de la location pour couvrir la portée la plus large et réduire le fardeau administratif lié à la maintenance de plusieurs configurations.
Vous pouvez également utiliser la fonction de liste gérée pour appliquer certaines configurations aux détecteurs.
- Zones de sécurité
Pour les ressources qui nécessitent une sécurité maximale, Oracle recommande d'utiliser des zones de sécurité. Une zone de sécurité est un compartiment associé à une recette de politiques de sécurité définie par Oracle et basée sur les meilleures pratiques. Par exemple, les ressources d'une zone de sécurité ne doivent pas être accessibles par l'Internet public et elles doivent être chiffrées à l'aide de clés gérées par le client. Lors de la création et de la mise à jour de ressources dans une zone de sécurité, Oracle Cloud Infrastructure valide les opérations en fonction des politiques de la recette de zone de sécurité et refuse les opérations qui violent l'une des politiques.
- Groupes de sécurité de réseau
Vous pouvez utiliser des groupes de sécurité de réseau pour définir un jeu de règles de trafic entrant et sortant qui s'appliquent à des cartes vNIC spécifiques. Nous vous recommandons d'utiliser des groupes plutôt que des listes de sécurité, car ils vous permettent de séparer l'architecture de sous-réseau du VCN des exigences de sécurité de votre application.
- Bande passante de l'équilibreur de charge
Lors de la création de l'équilibreur de charge, vous pouvez sélectionner une forme prédéfinie qui fournit une bande passante fixe, ou spécifier une forme personnalisée (flexible) dans laquelle vous définissez une plage de bande passante et laissez le service ajuster la bande passante automatiquement en fonction des modèles de trafic. Avec l'une ou l'autre approche, vous pouvez modifier la forme en tout temps après avoir créé l'équilibreur de charge.
- Résolution DNS
Par défaut, le résolveur Internet et VCN ne permet pas aux instances de résoudre les noms des hôtes dans votre réseau sur place connecté à votre réseau VCN par le RPV site-à-site ou OCI FastConnect. Cette fonctionnalité est obtenue à l'aide d'un résolveur personnalisé ou en configurant le résolveur DNS privé du réseau VCN.
- Sauvegarde d'instantané
Oracle recommande de prendre des instantanés à des points de reprise importants, par exemple, avant d'apporter une modification majeure à votre contenu ou environnement. En outre, Oracle recommande de prendre régulièrement des instantanés quotidiennement ou à une fréquence que vous définissez en fonction du taux de modification de votre environnement et des exigences de repositionnement ou des délais d'objectifs de point de récupération (OPR). Il est conseillé de conserver les fichiers d'instantané dans le stockage d'objets OCI.
Points à considérer
Tenez compte des points suivants lors du déploiement de cette architecture de référence.
- Performance
Lors de la planification de l'OPR et de l'ODR, tenez compte du temps nécessaire à la copie des sauvegardes de volume entre les régions. Il est essentiel de noter que le service Oracle Analytics Cloud ne fait pas encore partie du service de récupération après sinistre de pile complète OCI. Vous ne pouvez orchestrer que les étapes impliquées dans le processus de récupération après sinistre en un seul clic.
- Disponibilité
Vous pouvez utiliser des paramètres de domaine DNS personnalisés pour rediriger le trafic client vers la région de production courante après un basculement.
- Coût
En cas de basculement de la région principale vers la région de secours, vous pouvez économiser des coûts substantiels (environ 80 %) sur l'instance secondaire. Une instance secondaire peut être en mode pause.
- Source de la base de données
Vos bases de données sources sont synchronisées à l'aide de Data Guard et gérées automatiquement par le service de récupération après sinistre de pile complète OCI.
- URL personnalisée
Vous avez des préalables pour les URL personnalisées, telles que les domaines et les certificats personnalisés.
- Configurations
Les configurations suivantes dans les instances principale et secondaire doivent être synchronisées en fonction de votre processus de gestion des modifications, car elles ne seront pas effectuées sur la sauvegarde d'instantané.
- Configuration de l'analyseur de virus
- Configuration du serveur de courriel
- Autres instantanés enregistrés dans l'environnement source
- Utilisateurs (et groupes)
- Configuration de la gestion des identités (par exemple, authentification unique)
- Configuration du réseau
- Connexion à la base de données
Votre connexion de base de données RPD aux bases de données principale et secondaire doit être la même.
Déployez
Les scripts Bash de référence sont disponibles dans GitHub.
- Allez à GitHub.
- Clonez ou téléchargez le référentiel sur votre ordinateur local.
- Suivez les instructions du document
README
. - Voir aussi Récupération après sinistre de pile complète : Automatiser les opérations de récupération pour Oracle Analytics Cloud Service.
