À propos du basculement automatique d'adresses IP virtuelles et d'Oracle Private Cloud Appliance
Note :
Ce contenu est fourni à titre informatif et à titre indicatif seulement. La consultation ou toute autre assistance liée au contenu n'est pas couverte par le contrat Oracle Support ou les demandes de service associées. Si vous avez des questions ou des besoins supplémentaires, communiquez directement avec votre contact Oracle Sales.À propos d'Oracle Private Cloud Appliance
Oracle Private Cloud Appliance (PCA) est un système conçu par Oracle et conçu pour mettre en oeuvre les niveaux d'application et d'intergiciel.
Le boîtier privé en nuage offre les avantages opérationnels suivants des déploiements de nuage public aux clients qui préfèrent ou ont besoin d'une solution sur place :
- Une infrastructure et une architecture en nuage privées cohérentes avec Oracle Cloud Infrastructure (OCI).
- API et trousses SDK compatibles avec OCI pour une mise en oeuvre sur place à l'échelle du bâti. Ainsi, les charges de travail, l'expérience utilisateur, les ensembles d'outils et les compétences sont portables entre des nuages privés et publics.
- Complexité de l'infrastructure et temps de déploiement réduits pour les charges de travail virtualisées dans des nuages privés grâce à un système matériel et logiciel intégré.
- Une plateforme complète offrant une performance optimale pour un large éventail de types d'applications et de charges de travail, avec des ressources intégrées de gestion, de calcul, de stockage et de réseau.
- Services d'infonuagique et d'administration pour les applications modernes en nuage natif.
- Une architecture de microservices moderne, Kubernetes et les technologies connexes, pour une pile logicielle à l'épreuve du temps.
- Connectez-vous directement à Oracle Exadata et à Oracle Database Appliance pour créer une infrastructure idéale pour les applications évolutives à plusieurs niveaux.
Architecture

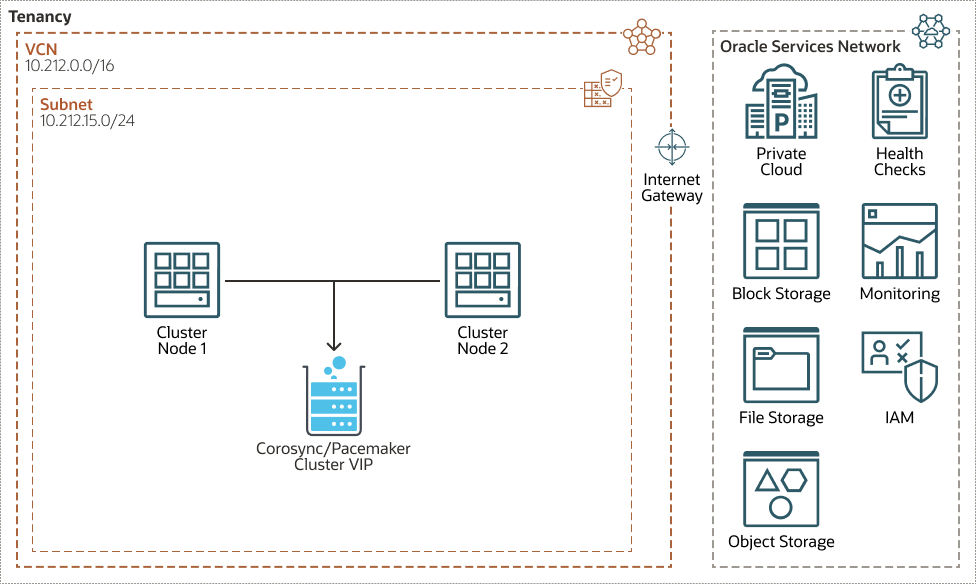

Cette architecture affiche les noeuds de grappe avec Corosync et Pacemaker installés sur une adresse IP virtuelle dans une location OCI.
Utilisez cette architecture pour déployer le basculement automatique d'adresses IP virtuelles.
pca-x9-automatique-virtuel-ip-failover.zip
Cette architecture prend en charge les composants suivants :
- Location
Une location est une partition sécurisée et isolée qu'Oracle configure dans Oracle Cloud lors de votre inscription à Oracle Cloud Infrastructure. Vous pouvez créer, organiser et administrer vos ressources dans Oracle Cloud au sein de votre location. Une location est synonyme d'une société ou d'une organisation. Habituellement, une société aura une seule location et reflétera sa structure organisationnelle au sein de cette location. Une seule location est généralement associée à un seul abonnement, et un seul abonnement n'a généralement qu'une seule location.
- Réseau en nuage virtuel (VCN) et sous-réseau
Un VCN est un réseau défini par logiciel personnalisable que vous avez configuré dans une région Oracle Cloud Infrastructure. Comme les réseaux de centre de données traditionnels, les réseaux en nuage virtuels vous offrent un contrôle complet sur votre environnement de réseau. Un VCN peut disposer de plusieurs blocs CIDR sans chevauchement que vous pouvez modifier après avoir créé le VCN. Vous pouvez segmenter un VCN en sous-réseaux, dont la portée peut concerner une région ou un domaine de disponibilité. Un sous-réseau est constitué d'un intervalle contigu d'adresses qui ne chevauchent pas les autres sous-réseaux dans le réseau en nuage virtuel. Vous pouvez modifier la taille d'un sous-réseau après sa création. Un sous-réseau peut être public ou privé.
- Passerelle Internet
La passerelle Internet permet le trafic entre les sous-réseaux publics d'un VCN et l'Internet public.
- Volume par blocs
Les volumes de stockage par blocs vous permettent de créer, d'attacher, de connecter et de déplacer des volumes de stockage afin de répondre à vos exigences en matière de stockage, de performance et d'applications. Une fois un volume attaché et connecté à une instance, vous pouvez l'utiliser comme un disque dur classique. Vous pouvez également connecter un volume et l'associer à une autre instance sans perte de données.
- Surveillance
Le service Oracle Cloud Infrastructure Monitoring surveille activement et passivement vos ressources en nuage à l'aide de mesures pour surveiller les ressources et les alarmes pour vous aviser lorsque ces mesures répondent aux déclencheurs spécifiés par l'alarme.
- Stockage de fichiers
Le service de stockage de fichiers pour Oracle Cloud Infrastructure fournit un système de fichiers de réseau durable, évolutif, sécurisé et de niveau entreprise. Vous pouvez vous connecter à un système de fichiers du service de stockage de fichiers à partir de toute instance sans système d'exploitation, sur machine virtuelle ou en conteneur d'un VCN. Vous pouvez également accéder à un système de fichiers depuis l'extérieur du réseau VCN à l'aide d'Oracle Cloud Infrastructure FastConnect et du RPV IPSec.
- Stockage d'objets
Le service de stockage d'objets offre un accès rapide à de grandes quantités de données structurées et non structurées de tous types, notamment des sauvegardes de base de données, des données analytiques et du contenu enrichi, comme des images et des vidéos. Vous pouvez stocker des données en toute sécurité, puis les extraire directement à partir d'Internet ou de la plate-forme en nuage. Vous pouvez adapter le stockage de façon transparente sans que la performance ou la fiabilité des services soit affectée. Utilisez le stockage standard pour le stockage "à chaud" auquel vous devez accéder rapidement, immédiatement et fréquemment. Utilisez le stockage d'archives pour le stockage "à froid" que vous retenez pendant de longues périodes et auquel vous accédez rarement.
- Service de gestion des identités et des accès (GIA)
Oracle Cloud Infrastructure Identity and Access Management (IAM) est le plan de contrôle d'accès pour Oracle Cloud Infrastructure (OCI) et Oracle Cloud Applications. L'API IAM et l'interface utilisateur vous permettent de gérer les domaines d'identité et les ressources du domaine d'identité. Chaque domaine d'identité IAM OCI représente une solution autonome de gestion des identités et des accès ou une population d'utilisateurs différente.
- Adresse IP virtuelle de grappe Corosync et Pacemaker
Corosync et Pacemaker sont des composants tiers installés dans vos grappes pour permettre le basculement automatique d'adresses IP virtuelles.
Étapes préliminaires
Avant de commencer, assurez-vous que les conditions suivantes sont remplies :
- Images de plate-forme OL7.9 ou OL8.0 de boîtier en nuage privé.
- Un VCN, un sous-réseau et une liste de sécurité sont définis.
- Passerelle Internet, par exemple accès externe.
- Deux instances avec une forme minimale VM.PCAStandard1.4.
-
Installez l'interface de ligne de commande OCI sur les deux instances.
-
Des ensembles Corosync et Pacemaker ont été installés sur les deux instances.
- Ensemble d'autorité de certification obtenu.
- Configurez le déploiement d'instance de calcul.
À propos des services et des rôles requis
Cette solution nécessite le service suivant :
-
Oracle Private Cloud Appliance X9-2
Il s'agit des rôles nécessaires pour chaque service.
| Nom de service : Rôle | Requis pour... |
|---|---|
Oracle Private Cloud Appliance : Compute Enclave |
Créez des structures de réseau, de calcul et de stockage. |
Voir En savoir comment obtenir les services Oracle Cloud pour les solutions Oracle pour obtenir les services en nuage dont vous avez besoin.
