Configuration d'un bastion pour l'accès à un cluster

Procédure d'administrateur VCN

En tant qu'administrateur VCN, suivez les étapes ci-dessous pour configurer des règles de sécurité sortantes et entrantes afin de permettre à un bastion d'accéder à l'adresse d'API Kubernetes :

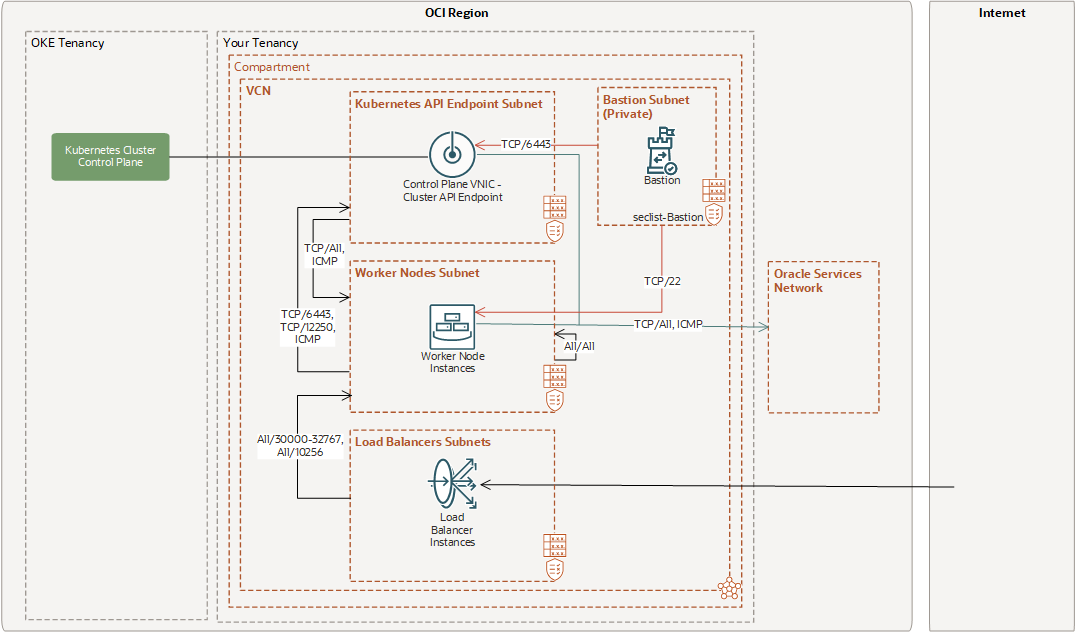

1. Créez un sous-réseau privé pour héberger le bastion, dans le même VCN que le cluster auquel vous souhaitez accorder l'accès.

   Si vous avez déjà créé un sous-réseau pour héberger un bastion afin d'accéder aux noeuds de processus actif, vous pouvez réutiliser ce sous-réseau au lieu d'en créer un. Reportez-vous à Configuration d'un bastion pour fournir un accès SSH aux noeuds gérés.

2. Ajoutez la règle de sécurité sortante TCP/6443 suivante à la liste de sécurité associée au sous-réseau de bastion.

   Cette règle de sécurité sortante autorise le trafic du sous-réseau du bastion vers le sous-réseau de l'adresse d'API Kubernetes du cluster.

   Etat :	Destination	Protocole/Port de destination	Description :
   Avec conservation de statut	CIDR de l'adresse d'API Kubernetes (par exemple, 10.0.0.0/29)	TCP/6443	Autoriser la communication entre le bastion et l'adresse d'API Kubernetes.

3. Si elle n'est pas déjà présente, ajoutez la règle de sécurité entrante TCP/6443 suivante à une liste de sécurité nouvelle ou existante associée au sous-réseau hébergeant l'adresse d'API Kubernetes.

   Cette règle de sécurité entrante autorise le trafic vers le sous-réseau d'adresse d'API Kubernetes à partir du sous-réseau de bastion.

   Etat :	Source	Protocole/Port de destination	Description :
   Avec conservation de statut	CIDR de sous-réseau du bastion	TCP/6443	Autoriser la communication entre le bastion et l'adresse d'API Kubernetes.

   Remarque



   Bien qu'il ne s'agisse pas de la conception préférée d'Oracle, vous pouvez utiliser le même sous-réseau à la fois pour le bastion et pour l'adresse d'API Kubernetes du cluster. Dans ce cas, ajoutez la règle de sécurité sortante TCP/6443 à la liste de sécurité associée au sous-réseau d'adresse d'API Kubernetes.

Procédure d'administrateur de cluster

En tant qu'administrateur de cluster, procédez comme suit pour configurer un bastion afin d'accéder à l'adresse d'API Kubernetes :

1. Créez un bastion, comme suit :
   1. Dans la console, ouvrez le menu de navigation et sélectionnez Identité, sécurité.
   2. Sélectionnez Bastion.
   3. Sur la page Bastion, sélectionnez Créer un bastion.
   4. Dans la boîte de dialogue Créer un bastion, définissez les propriétés suivantes :
      • Nom du bastion : nom du bastion. Evitez de saisir des informations confidentielles. Seuls les caractères alphanumériques sont pris en charge.
      • Réseau cloud virtuel cible : indiquez le VCN du cluster Kubernetes auquel vous souhaitez accorder l'accès.
      • Sous-réseau cible : sous-réseau destiné à héberger le bastion, avec les règles de sécurité entrantes et sortantes que vous avez configurées.
      • Liste d'autorisation de bloc CIDR : plage d'adresses de la notation CIDR que vous souhaitez autoriser à se connecter aux sessions hébergées par ce bastion. Par exemple, 0.0.0.0/0 pour autoriser l'accès à partir d'Internet ou d'une plage d'adresses plus limitée. Par exemple : 203.0.113.0/24.
   5. (Optional) To change the maximum amount of time that any session on this bastion can remain active, select Show Advanced Options, and then enter a value for Maximum Session Time-to-Live.
   6. Sélectionnez Créer un bastion.
   7. Une fois le bastion créé, sélectionnez son nom pour afficher des informations le concernant, y compris son OCID.

   Pour plus d'informations sur la création d'un bastion, reportez-vous à Procédure de création d'un bastion.

2. Fournissez aux utilisateurs de cluster l'OCID du bastion.
3. Assurez-vous que des stratégies IAM appropriées sont en place pour autoriser les utilisateurs de cluster à utiliser le bastion. Reportez-vous à Stratégies IAM requises pour la création et l'utilisation de bastions pour accéder aux clusters.

   Si vous le souhaitez, vous pouvez également configurer des stratégies IAM pour limiter les ressources auxquelles les utilisateurs du cluster peuvent accéder à l'aide du bastion. Reportez-vous à Configuration de stratégies IAM pour limiter l'utilisation des bastions.

Procédure d'utilisateur de cluster

En tant qu'utilisateur de cluster, procédez comme suit pour créer une session de bastion afin d'accéder à l'adresse d'API Kubernetes :

1. Si vous ne l'avez pas encore fait, créez le fichier kubeconfig pour le cluster auquel vous souhaitez accéder, en exécutant :

   oci ce cluster create-kubeconfig \
     --cluster-id <cluster OCID> \
     --file $HOME/.kube/config \
     --region <region> \
     --token-version 2.0.0


2. Modifiez le fichier kubeconfig du cluster et l'adresse IP indiquée pour server afin d'indiquer l'adresse IP et le port sur lesquels écouter le trafic SSH :
   1. Localisez la ligne suivante :

      server: https://x.x.x.x:6443

   2. Modifiez la ligne comme suit :

      server: https://127.0.0.1:6443

      Par exemple :

      apiVersion: v1
      clusters:
      - cluster:
          certificate-authority-data:______
          server: https://127.0.0.1:6443
      - name: cluster-xxxxxxx
      …


3. Créez une session de bastion à l'aide de la console ou de l'interface de ligne de commande comme suit :

   Utilisation de la console

   1. Sur la page Bastion, sélectionnez le nom du bastion créé par l'administrateur du cluster.
   2. Sur la page Sessions, sélectionnez Créer une session.
   3. Dans la boîte de dialogue Créer une session, définissez les propriétés suivantes :
      • Type de session : sélectionnez Session de transmission de ports SSH.
      • Nom de session : nom d'affichage de la nouvelle session. Evitez de saisir des informations confidentielles.
      • Connexion à l'hôte cible en utilisant : sélectionnez Adresse IP.
      • Adresse IP : indiquez la partie de l'adresse IP de l'adresse privée d'API Kubernetes du cluster (affichée sur la page Détails du cluster).
      • Port : indiquez la partie de port de l'adresse privée d'API Kubernetes du cluster (affichée sur la page Détails du cluster). Par exemple, 6443.
      • Clé SSH : indiquez le fichier de clés publiques d'une paire de clés SSH existante que vous souhaitez utiliser pour la session, ou générez une nouvelle paire de clés SSH et enregistrez la clé privée.
   4. (Facultatif) Pour modifier la durée maximale durant laquelle la session peut rester active, sélectionnez Afficher les options avancées, puis entrez une valeur pour Durée de vie de session maximale.
   5. Sélectionnez Créer une session.
   Utilisation de l'interface de ligne de commande

   oci bastion session create-port-forwarding \
    --bastion-id <bastion OCID> \
    --ssh-public-key-file <ssh public key> \
    --target-private-ip <API Private IP endpoint> \
    --target-port 6443


   Pour plus d'informations sur la création d'une session de bastion, reportez-vous à Procédure de création d'une session.

4. Procurez-vous la commande suivante pour créer un tunnel SSH à l'aide de la console ou de la CLI :

   Utilisation de la console

   Sur la page Sessions, sélectionnez Copier la commande SSH dans le menu Actions (trois points) en regard de la session que vous venez de créer.

   Utilisation de l'interface de ligne de commande

   oci bastion session get --session-id <session OCID> | jq '.data."ssh-metadata".command'

   La commande de tunnel SSH que vous avez obtenue a le format suivant :

   ssh -i <privateKey> -N -L <localPort>:<session-IP>:<session-port> -p 22 <session-ocid>

   où :

   • <session-IP>:<session-port> est l'adresse IP et le numéro de port de l'adresse d'API Kubernetes que vous avez indiqués lors de la création de la session de bastion. Par exemple, 10.0.0.6:6443.
   • <session-ocid> est l'OCID de la session de bastion que vous avez créée.
5. Exécutez la commande pour créer le tunnel SSH sur un poste de travail local ou dans Cloud Shell, comme suit :

   1. Modifiez la commande de tunnel SSH que vous avez obtenue comme suit :

      • Remplacez <privateKey> par le chemin du fichier contenant la clé privée de la paire de clés SSH indiquée pour la session. Par exemple, /home/johndoe/.ssh/id_rsa
      • Remplacez <localPort> par 6443 ou un port libre sur votre système (station de travail locale si votre réseau est appairé avec le VCN du cluster ou Cloud Shell).
      • Ajoutez & à la fin de la commande pour l'exécuter en arrière-plan.
   2. Exécutez la commande de tunnel SSH modifiée sur un poste de travail local ou dans la fenêtre Cloud Shell.

      Par exemple :

      ssh -i /home/johndoe/.ssh/id_rsa -N -L 6443:10.0.0.6:6443 -p 22 ocid1.bastionsession_______oraclecloud.com &

Vous pouvez désormais effectuer des opérations kubectl sur le cluster jusqu'à ce que le tunnel SSH ou la session de bastion expire.

Procédure d'administrateur VCN

En tant qu'administrateur VCN, procédez comme suit pour configurer des règles de sécurité sortantes et entrantes afin d'activer un bastion pour fournir un accès SSH aux noeuds gérés :

1. Créez un sous-réseau pour héberger le bastion, dans le même VCN que le cluster auquel vous souhaitez accorder l'accès.

   Si vous avez déjà créé un sous-réseau pour héberger un bastion afin d'accéder à l'adresse d'API Kubernetes, vous pouvez réutiliser ce sous-réseau au lieu de créer un sous-réseau. Reportez-vous à Configuration d'un bastion pour accéder à l'adresse d'API Kubernetes.

2. Ajoutez la règle de sécurité sortante TCP/22 suivante à la liste de sécurité associée au sous-réseau de bastion.

   Cette règle de sécurité sortante autorise le trafic du sous-réseau du bastion vers le sous-réseau des noeuds de processus actif.

   Etat :	Destination	Protocole/Port de destination	Description :
   Avec conservation de statut	CIDR des noeuds de processus actif (par exemple, 10.0.1.0/24)	TCP/22	Autoriser la communication entre le bastion et les noeuds de processus actif.

3. Si elle n'est pas déjà présente, ajoutez la règle de sécurité entrante TCP/22 suivante à une liste de sécurité nouvelle ou existante associée au sous-réseau hébergeant les noeuds de processus actif.

   Cette règle de sécurité entrante autorise le trafic vers le sous-réseau de noeud de processus actif à partir du sous-réseau de bastion.

   Etat :	Source	Protocole/Port de destination	Description :
   Avec conservation de statut	CIDR de sous-réseau du bastion	TCP/22	Autoriser la communication entre le bastion et les noeuds de processus actif.

   Remarque



   Bien qu'il ne s'agisse pas de la conception préférée d'Oracle, vous pouvez utiliser le même sous-réseau pour le bastion et les noeuds de processus actif. Dans ce cas, ajoutez la règle de sécurité sortante TCP/22 à la liste de sécurité associée au sous-réseau de noeud de processus actif.

Procédure d'administrateur de cluster

En tant qu'administrateur de cluster, procédez comme suit pour configurer un bastion afin de fournir un accès SSH aux noeuds gérés :

1. Activez l'agent de bastion sur le noeud de processus actif auquel vous souhaitez vous connecter via SSH comme suit :
   1. Dans la page de liste Clusters, sélectionnez le nom du cluster contenant le noeud de processus actif auquel vous souhaitez vous connecter. Si vous avez besoin d'aide pour trouver la page de liste ou le cluster, reportez-vous à Liste des clusters.
   2. Sous Ressources, sélectionnez Pools de noeuds et sélectionnez le nom du pool de noeuds contenant le noeud de processus actif auquel vous souhaitez vous connecter.
   3. Sous Ressources, sélectionnez Noeuds et sélectionnez le nom du noeud de processus actif auquel vous souhaitez vous connecter.
   4. Sur la page Détails de l'instance, affichez l'onglet Agent Oracle Cloud et activez/désactivez le module d'extension Bastion Activé.

      L'application de la modification peut prendre jusqu'à 10 minutes.

   5. Attendez que le statut du module d'extension Bastion soit En cours avant de passer à l'étape suivante.
2. Créez un bastion, comme suit :
   1. Ouvrez le menu de navigation et sélectionnez Identité et sécurité.
   2. Sélectionnez Bastion.
   3. Sur la page Bastion, sélectionnez Créer un bastion.
   4. Dans la boîte de dialogue Créer un bastion, définissez les propriétés suivantes :
      • Nom du bastion : nom du bastion. Evitez de saisir des informations confidentielles. Seuls les caractères alphanumériques sont pris en charge.
      • Réseau cloud virtuel cible : indiquez le VCN du cluster Kubernetes auquel vous souhaitez accorder l'accès.
      • Sous-réseau cible : sous-réseau destiné à héberger le bastion, avec les règles de sécurité entrantes et sortantes que vous avez configurées.
      • Liste d'autorisation de bloc CIDR : plage d'adresses de la notation CIDR que vous souhaitez autoriser à se connecter aux sessions hébergées par ce bastion. Par exemple, 0.0.0.0/0 pour autoriser l'accès à partir d'Internet ou d'une plage d'adresses plus limitée. Par exemple : 203.0.113.0/24.
   5. (Optional) To change the maximum amount of time that any session on this bastion can remain active, select Show Advanced Options, and then enter a value for Maximum Session Time-to-Live.
   6. Sélectionnez Créer un bastion.
   7. Une fois le bastion créé, sélectionnez son nom pour afficher des informations le concernant, y compris son OCID.

   Pour plus d'informations sur la création d'un bastion, reportez-vous à Procédure de création d'un bastion.

3. Fournissez aux utilisateurs de cluster l'OCID du bastion.
4. Assurez-vous que des stratégies IAM appropriées sont en place pour autoriser les utilisateurs de cluster à utiliser le bastion. Reportez-vous à Stratégies IAM requises pour la création et l'utilisation de bastions pour accéder aux clusters.

   Si vous le souhaitez, vous pouvez également configurer des stratégies IAM pour limiter les ressources auxquelles les utilisateurs du cluster peuvent accéder à l'aide du bastion. Reportez-vous à Configuration de stratégies IAM pour limiter l'utilisation des bastions.

Procédure d'utilisateur de cluster

En tant qu'utilisateur de cluster, procédez comme suit pour créer une session de bastion afin de fournir un accès SSH aux noeuds gérés :

1. Créez une session de bastion à l'aide de la console ou de l'interface de ligne de commande comme suit :

   Utilisation de l'interface de ligne de commande

   1. Sur la page Bastion, sélectionnez le nom du bastion créé par l'administrateur du cluster.
   2. Sur la page Sessions, sélectionnez Créer une session.
   3. Dans la boîte de dialogue Créer une session, définissez les propriétés suivantes :
      • Type de session : sélectionnez Session SSH gérée.
      • Nom de session : nom d'affichage de la nouvelle session. Evitez de saisir des informations confidentielles.
      • Nom utilisateur : entrez opc.
      • Instance de calcul dans <nom du compartiment> : sélectionnez le nom de l'instance de calcul de noeud de processus actif dans la liste des instances de calcul du compartiment. Si nécessaire, changez de compartiment pour trouver l'instance. Seules les instances actives sont affichées.
      • Clé SSH : indiquez le fichier de clés publiques d'une paire de clés SSH existante que vous souhaitez utiliser pour la session, ou générez une nouvelle paire de clés SSH et enregistrez la clé privée.
   4. (Facultatif) Pour modifier la durée maximale durant laquelle la session peut rester active, sélectionnez Afficher les options avancées, puis entrez une valeur pour Durée de vie de session maximale.

      Notez que vous ne modifiez pas la valeur par défaut dans le champ Port d'instance de calcul cible (le port par défaut est déjà défini sur 22). En outre, vous n'indiquez pas d'adresses IP dans le champ Adresse IP de l'instance de calcul cible car vous avez déjà sélectionné les instances de calcul.

   5. Sélectionnez Créer une session.
   Utilisation de l'interface de ligne de commande

   oci bastion session create-managed-ssh \
     --bastion-id <bastion OCID> \
     --ssh-public-key-file <ssh public key> \
     --target-resource-id <worker node instance OCID> \
     --target-os-username <instance_username>

   Pour plus d'informations sur la création d'une session de bastion, reportez-vous à Procédure de création d'une session.

2. Procurez-vous la commande suivante pour créer un tunnel SSH à l'aide de la console ou de la CLI :

   Utilisation de la console

   Sur la page Sessions, sélectionnez Copier la commande SSH dans le menu Actions (trois points) en regard de la session que vous venez de créer.

   Utilisation de l'interface de ligne de commande

   oci bastion session get --session-id <session OCID> | jq '.data."ssh-metadata".command'

   La commande de tunnel SSH que vous avez obtenue a le format suivant :

   ssh -i <privateKey> -o ProxyCommand="ssh -i <privateKey> -W %h:%p -p 22 <session-ocid>" -p 22 opc@<node-private-ip>

   où :

   • <session-ocid> est l'OCID de la session de bastion que vous avez créée.
   • <node-private-ip> est l'adresse IP privée du noeud de processus actif que vous avez indiqué lors de la création de la session de bastion. Exemple : 10.0.10.99.
3. Exécutez la commande pour créer le tunnel SSH sur un poste de travail local ou dans Cloud Shell, comme suit :

   1. Modifiez la commande de tunnel SSH que vous avez obtenue comme suit :

      • Remplacez <privateKey> par le chemin du fichier contenant la clé privée de la paire de clés SSH indiquée pour la session. Par exemple, /home/johndoe/.ssh/id_rsa
      • Ajoutez & à la fin de la commande pour l'exécuter en arrière-plan.
   2. Exécutez la commande de tunnel SSH modifiée sur un poste de travail local ou dans la fenêtre Cloud Shell.

      Par exemple :

      ssh -i /home/johndoe/.ssh/id_rsa -o ProxyCommand="ssh -i /home/johndoe/.ssh/id_rsa -W %h:%p -p 22 ocid1.bastionsession_______oraclecloud.com" -p 22 opc@10.0.10.99 &

Vous pouvez désormais effectuer des opérations sur les noeuds de processus actif jusqu'à ce que le tunnel SSH ou la session de bastion expire.
