Câblage de l'appareil Roving Edge

Utilisez les diagrammes suivants pour localiser les connecteurs à l'arrière de l'appareil Roving Edge lorsque vous connectez des câbles dans cette procédure.

Remarque

Pour répondre aux exigences de MIL-STD-461 Rev G RE102, tous les câbles réseau Ethernet connectés à l'appareil Roving Edge doivent être évalués à CAT8. Sinon, la configuration minimale requise pour les câbles Ethernet est CAT6.

Remarque

Les connexions Ethernet décrites dans cette section sont les connexions Ethernet minimales que vous devez établir pour configurer le périphérique. Vous pouvez utiliser les autres ports NIC et configurer la liaison Ethernet. Reportez-vous aux sections Identify Front and Rear Panel Items et Managing Ethernet Bonding.
Conseil

La plupart des périphériques nécessitent le téléchargement d'un fichier logiciel volumineux de 25 Go pour l'auto-provisionner. Pour assurer une installation en douceur, nous vous recommandons de connecter l'appareil à un réseau haut débit.

  1. Connectez les câbles au port Ethernet par défaut et au port de console série comme indiqué dans les diagrammes suivants.

    Remarque

    Pour l'installation initiale et l'auto-provisionnement, assurez-vous que l'appareil n'est pas derrière un serveur proxy HTTP et que l'appareil dispose d'une connectivité Internet. Après l'auto-provisionnement, vous pouvez déplacer le périphérique derrière un serveur proxy HTTP.

    1. Utilisez un câble Ethernet RJ-45 10GBaseT pour connecter le port Ethernet du périphérique à votre commutateur Ethernet.

    2. Connectez le câble série USB fourni à partir du port de la console série du périphérique à un connecteur USB sur l'hôte de contrôle, tel qu'un ordinateur portable.

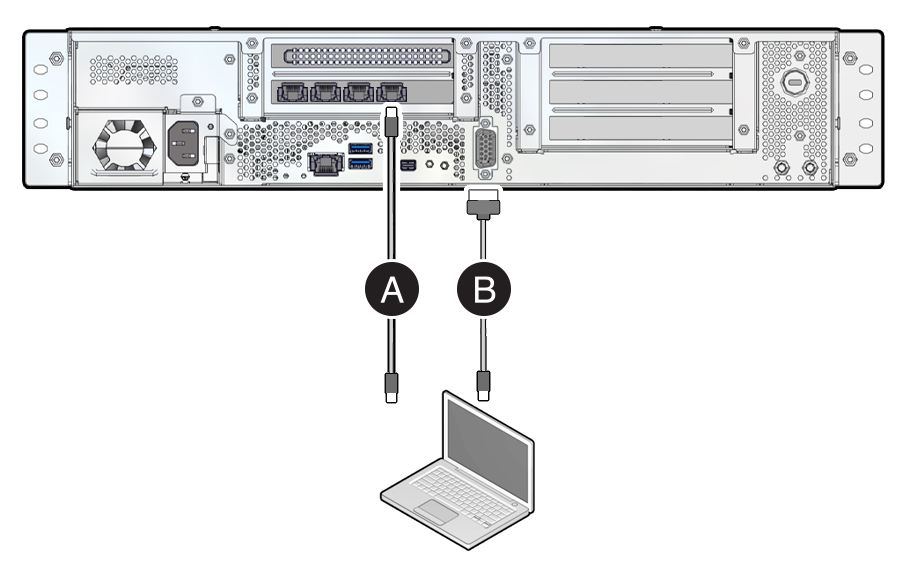

    Appareil Roving Edge 2 : formes de calcul, de GPU et de stockage

    Illustration montrant où connecter les câbles Ethernet et DB-9 sur les formes de stockage, de calcul, de GPU et de périphérique Roving Edge 2.

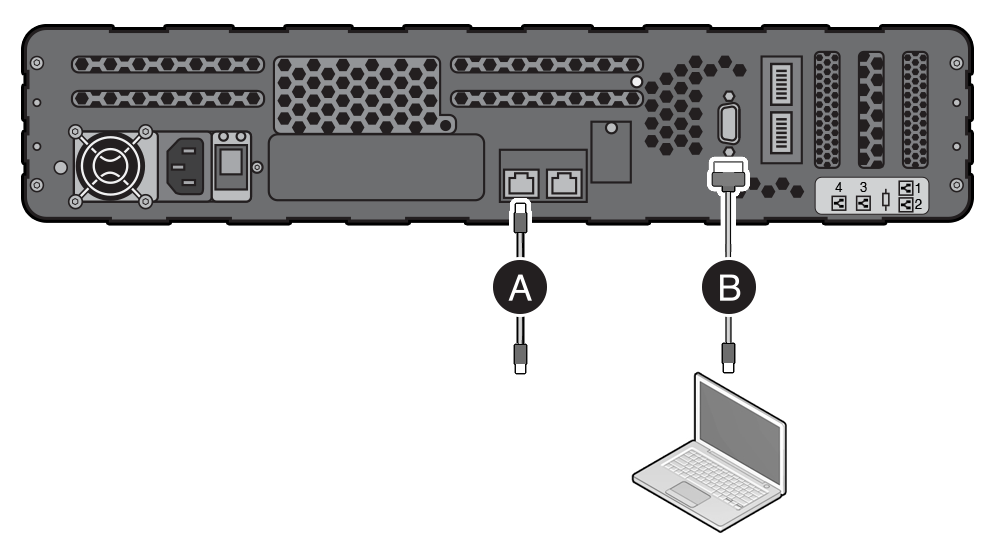

    Roving Edge Device 1

    Illustration montrant où connecter les câbles Ethernet et DB=9 sur le périphérique Roving Edge 1.

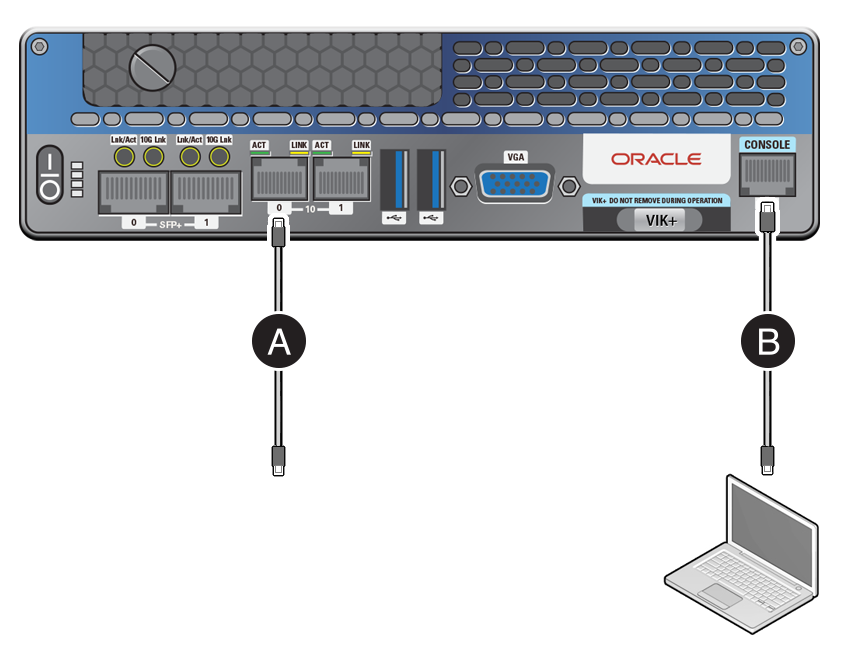

    Roving Edge Ultra

    Illustration montrant où connecter les câbles Ethernet et de console série sur Roving Edge Ultra.

  2. Connectez le cordon d'alimentation fourni à la prise secteur du dispositif et à votre source d'alimentation, mais ne mettez pas encore le dispositif sous tension.

    Pour Roving Edge Ultra, connectez le cordon d'alimentation au connecteur CA à l'arrière de l'appareil.

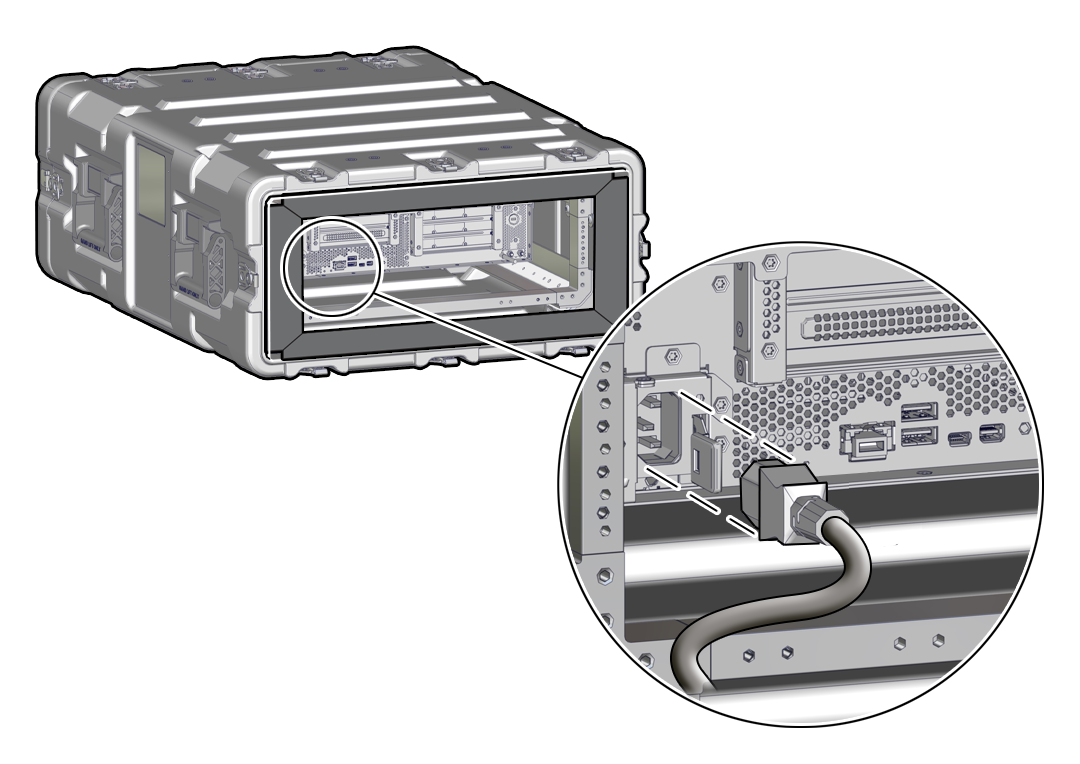

    L'illustration suivante montre où connecter le câble d'alimentation sur un appareil Roving Edge 2 qui se trouve dans un boîtier robuste.

    Illustration montrant l'emplacement de la prise électrique.
