Identifier les éléments des panneaux avant et arrière

Utilisez l'une des illustrations suivantes pour vous familiariser avec les connecteurs Roving Edge.

Remarque

Pour répondre aux exigences de MIL-STD-461 Rev G RE102, tous les câbles réseau Ethernet connectés à l'appareil Roving Edge doivent être évalués à CAT8. Sinon, la configuration minimale requise pour les câbles Ethernet est CAT6.

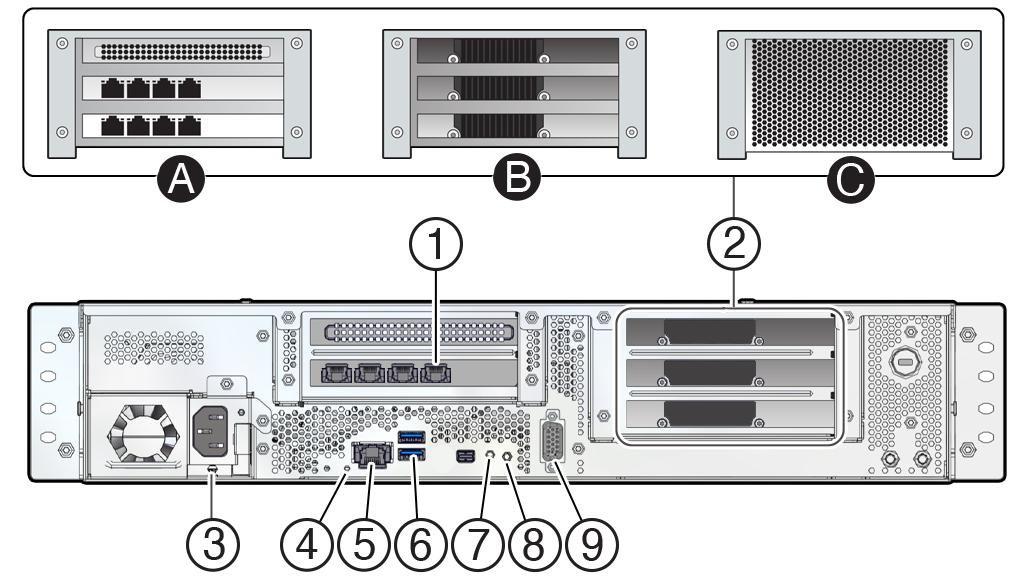

Roving Edge Device 2 - Panneau arrière

Illustration du panneau arrière de Roving Edge 2.
Non. Description :
1

PCIe 0 : 1 carte Ethernet quadruple port 10GBASE-T avec assignations de port RJ-45 de gauche à droite : 3, 2, 1, 0

Pour toutes les formes, utilisez les ports suivants :

  • Port 0 (port le plus à droite) : connectez ce port au réseau de votre centre de données. Reportez-vous à Câblage de l'appareil Roving Edge.
  • Ports 1 et 2 : peuvent éventuellement être utilisés pour la liaison Ethernet avec le port 0. Reportez-vous à la section Managing Ethernet Bonding
  • Port 3 (port le plus à gauche) : port Ethernet 3 réservé. Ne vous connectez pas à ce port.
2A

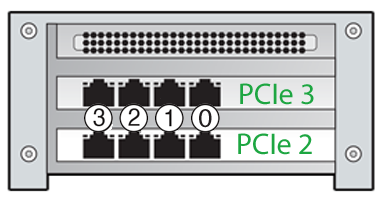

La forme de calcul inclut 2 cartes Ethernet 10GBASE-T à quatre ports supplémentaires.

Le schéma représentant la carte la plus haute est PCIe 3, la carte la plus basse est PCIe 2.

Tous les ports sur PCIe 2 et PCIe 3 peuvent éventuellement être utilisés pour la liaison Ethernet avec le port PCIe 0. Vous pouvez également utiliser PCIe 0 ports 1 et 2 (voir l'élément 1 dans ce tableau). Reportez-vous à la section Managing Ethernet Bonding.
2B

La forme de GPU inclut 3 GPU NVIDIA AD104GL [L4].
2C

La forme de stockage inclut 4 disques SSD supplémentaires de 15,38.
3 Prise secteur
4

LED d'état du système

  • Activé – Un événement critique s'est produit
  • Désactivé – Normal
5 Port RJ-45 réservé, à usage Oracle uniquement.
6

Deux points USB 3.0. Les deux ports peuvent être connectés à des instances compatibles USB. Pour connaître la configuration requise, reportez-vous à la section Connecting USB Devices to Instances.
7 Bouton Réinitialiser
8

Interrupteur et LED d'alimentation

  • Activé : l'hôte est sous tension
  • Off – L'hôte est hors tension
  • Ambre – Faille
Voir la section Power On the Device.
9 Port de console série DB-9.

Votre communication initiale avec l'appareil s'effectue via la console série connectée à un ordinateur hôte de contrôle, tel qu'un ordinateur portable.

Reportez-vous à Câblage de l'appareil Roving Edge.

Etapes suivantes ?

Câblage de l'appareil Roving Edge

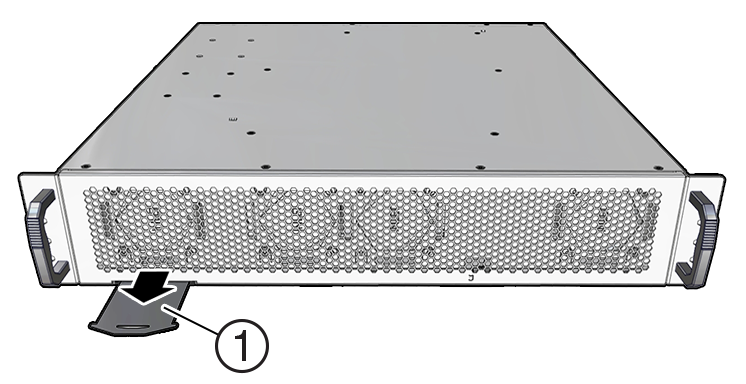

Roving Edge Device 2 – Panneau avant

Illustration montrant la carte de retrait où se trouve le numéro de série.
Non. Description :
1

Carte de retrait.

La carte indique où obtenir la documentation et répertorie les numéros de série et de modèle. Voir les deux côtés de la carte.

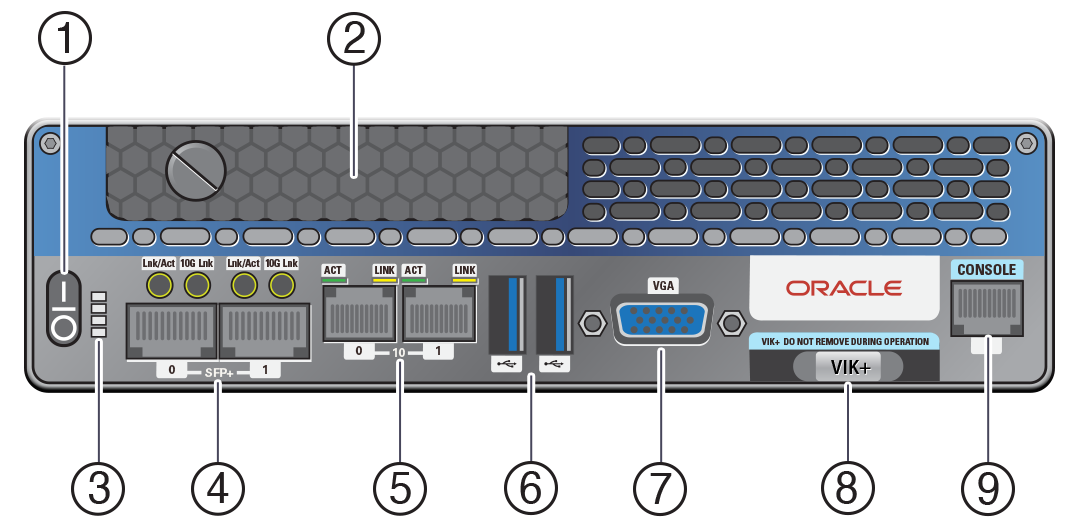

Roving Edge Ultra – Panneau avant

Illustration présentant les éléments du panneau avant Roving Edge.
Non. Description :
1 Interrupteur d'alimentation
2 Un SSD amovible
3 LED d'état
4 Deux ports Ethernet SFP+ 10 Gb
5 Deux ports Ethernet RJ-45 en cuivre 1 Go
6

Deux points USB 3.0. Les deux ports peuvent être connectés à des instances compatibles USB. Pour connaître la configuration requise, reportez-vous à la section Connecting USB Devices to Instances.
7 Port VGA désactivé
8 Stockage VIK+ basé sur NVMe avec une capacité de 512 Go
9 Port RJ-45 de la console série

Etapes suivantes ?

Câblage de l'appareil Roving Edge

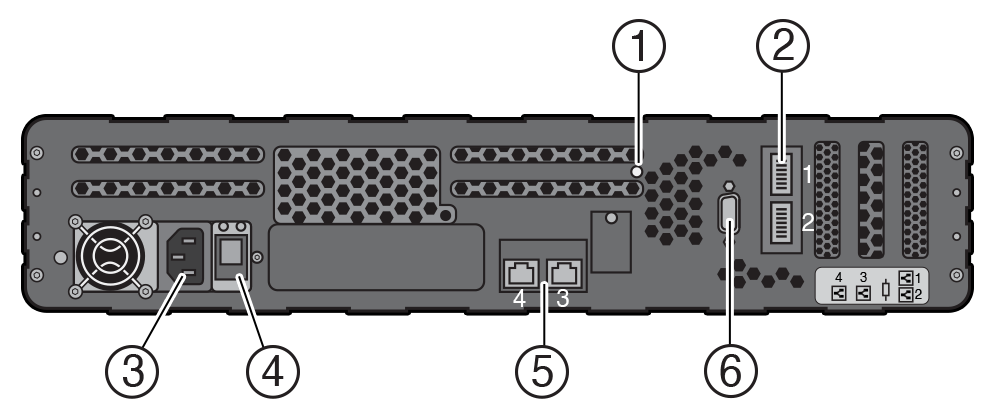

Roving Edge Device 1 - Panneau arrière

Illustration présentant le panneau arrière de l'appareil Roving Edge 1.
Non. Description
1 Interrupteur de suralimentation
2

Deux ports Ethernet 100GbE QSFP28
3 Prise secteur
4 Interrupteur d'alimentation
5

Deux ports Ethernet RJ45 de 10 Go.

Utilisez le port étiqueté 4 pour la connectivité à votre réseau.

Le port 3 peut éventuellement être utilisé pour la liaison Ethernet avec le port 4. Reportez-vous à la section Managing Ethernet Bonding.
6 Port de console série DB-9

Etapes suivantes ?

Câblage de l'appareil Roving Edge
