Montage du périphérique dans un rack

Montage en rack du périphérique

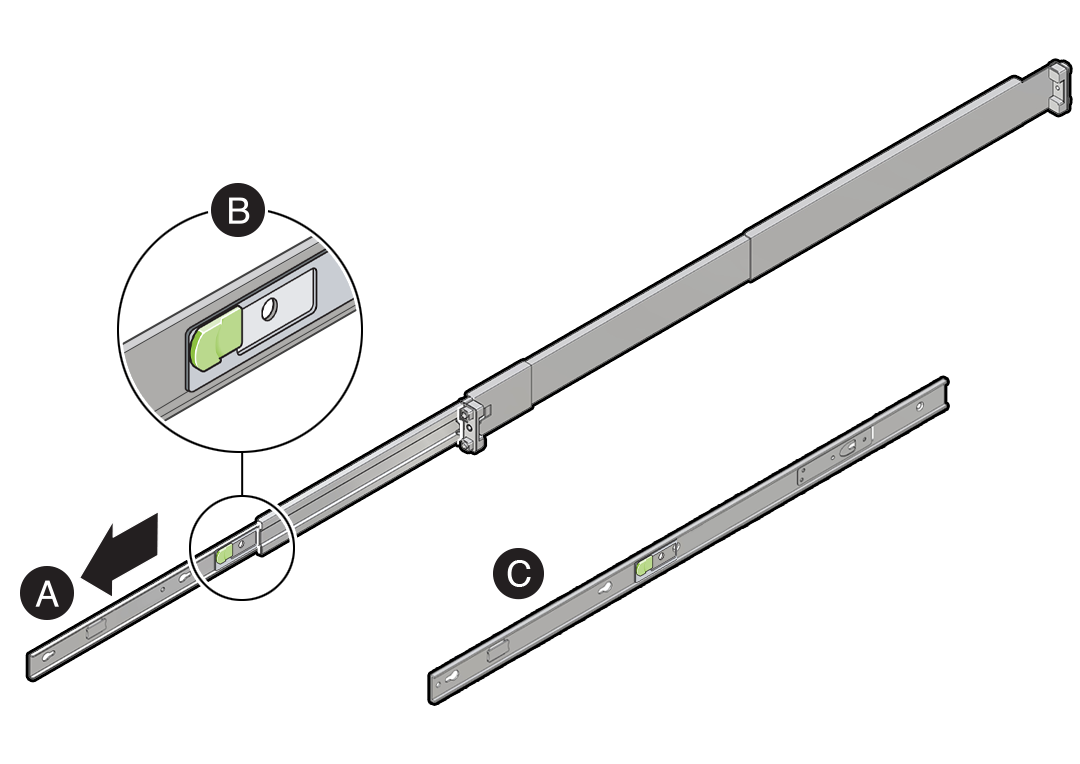

1. Séparez les supports de montage des périphériques des glissières.




   1. Sortez les supports de montage des supports de glissière.
   2. Appuyez sur le levier de dégagement pour libérer le mécanisme de verrouillage.
   3. Retirez les supports de montage des rails latéraux.

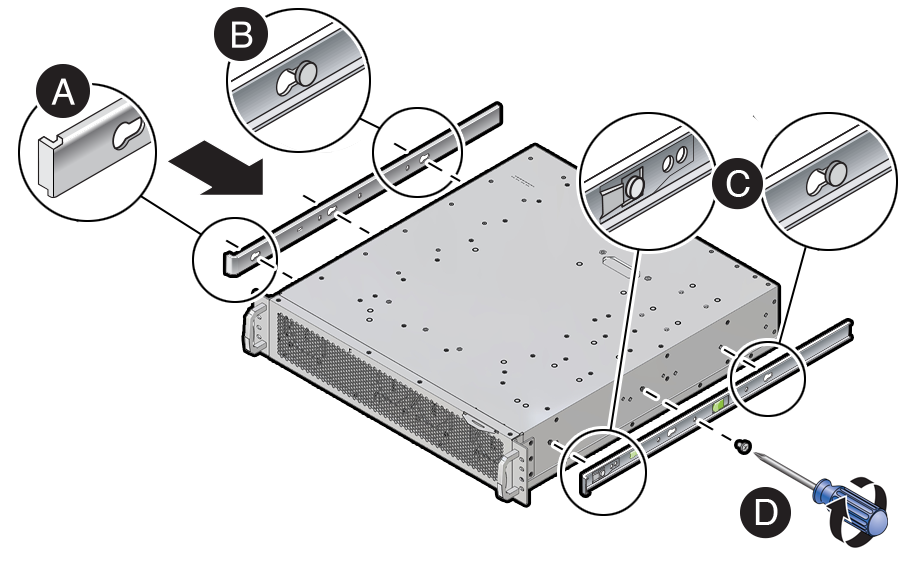

2. Attachez les supports de montage au périphérique.





   1. Placez les supports de montage contre le périphérique de sorte que l'arrêt de la glissière se trouve à l'avant du périphérique.

   2. Alignez les ouvertures du trou de serrure sur le support de montage avec les broches de repérage sur le côté du dispositif.
   3. Poussez les supports de montage vers l'avant jusqu'à ce qu'ils se verrouillent avec une sélection sonore.
   4. Fixez les supports de montage en installant une vis M4 de chaque côté du périphérique.

3. Identifiez l'emplacement où vous voulez installer le dispositif dans le porte-tubes.

   L'appareil Roving Edge nécessite deux unités de rack (2U) d'espace vertical.

   Attention



   Afin de réduire les risques de blessures, stabilisez le rack d'extension et, le cas échéant, allongez la barre antibasculement avant d'installer le serveur.

4. Si les montants de votre rack ne sont pas étiquetés, marquez les trous de montage sur les montants avant et arrière pour assurer une installation de niveau.

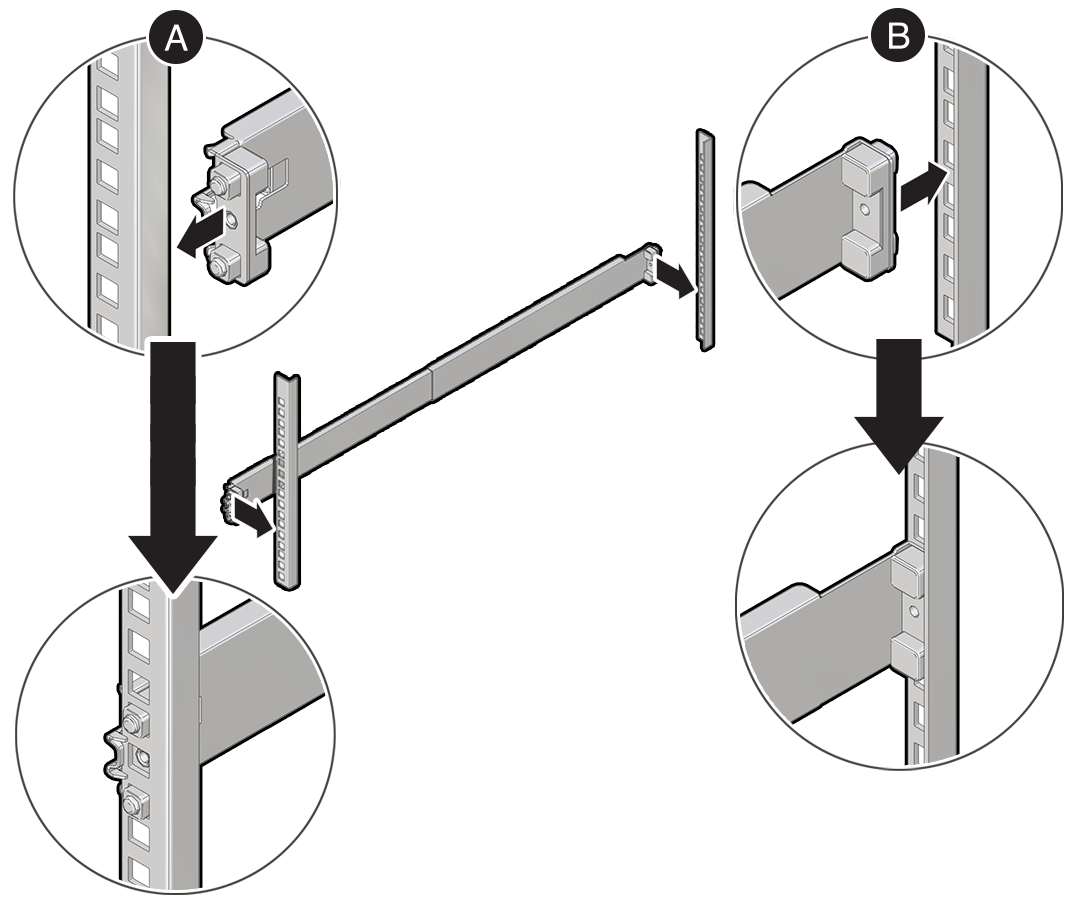

5. Fixez les deux glissières au rack.




   1. Insérez les glissières avant dans les montants du rack avant.
   2. Ajustez les glissières arrière pour atteindre les montants du rack arrière, puis enclenchez les glissières dans les montants du rack arrière.

6. Installez le périphérique dans les glissières.




   1. Etendez les glissières avant internes.
   2. Faites glisser les supports de montage dans les glissières prolongées jusqu'à ce que le périphérique soit solidement pris en charge par les glissières, mais qu'il soit sorti du rack.
   3. Tirez le levier vert vers l'avant pour permettre aux supports de montage de glisser complètement dans les glissières.
   4. Soulevez le levier d'arrêt de la glissière et poussez complètement le périphérique dans le rack.

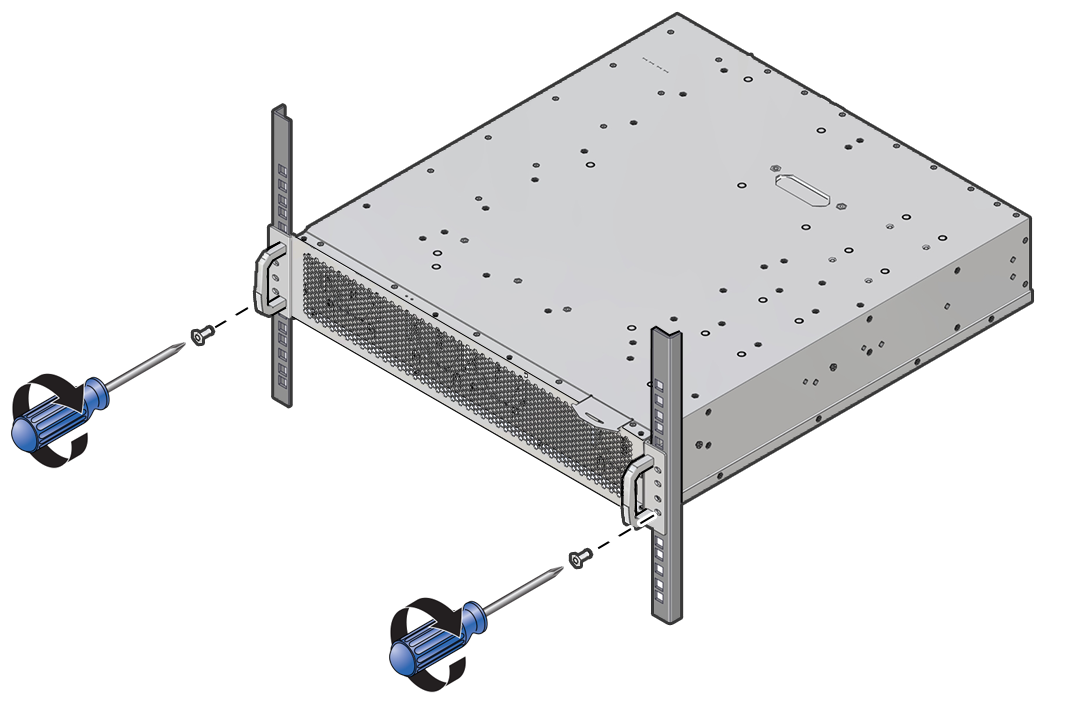

7. Installez deux vis M4 à l'avant du périphérique.
