CloudWatch

Vous pouvez créer des tableaux de bord à partir de la console CloudWatch ou par programmation à l'aide de l'API PutDashboard (via l'interface de ligne de commande ou le kit SDK). L'API utilise une chaîne JSON décrivant la disposition et les widgets de votre tableau de bord. Vous pouvez même réutiliser le JSON à partir d'un tableau de bord existant pour en créer un. Pour plus d'informations, reportez-vous à PutDashboard dans la référence d'API CloudWatch.

Créer un tableau de bord à partir de la console AWS

1. Dans la console AWS, sélectionnez CloudWatch.
2. Dans le menu de gauche, sélectionnez Tableaux de bord, puis cliquez sur le bouton Créer un tableau de bord.
3. Entrez un nom de tableau de bord dans le champ, puis cliquez sur le bouton Créer un tableau de bord.
4. Sur la page Ajouter un widget, sélectionnez votre type de widget.
   1. Graphique (zone de ligne/empilée) : sélectionnez Configurer, puis sélectionnez des mesures dans la boîte de dialogue Ajouter un graphique de mesures. Sélectionnez le widget Créer.
      1. Si aucune mesure n'est répertoriée (par exemple, s'il n'y a aucune donnée des 14 derniers jours), vous pouvez l'ajouter manuellement. Pour plus d'informations, reportez-vous à Graphier les mesures manuellement sur un tableau de bord CloudWatch.
5. Choisissez Ajouter un widget, puis répétez l'étape 4 pour ajouter d'autres widgets. Vous pouvez en ajouter autant que vous le souhaitez.
6. Pour n'importe quel graphique, cliquez sur l'icône info pour afficher les descriptions des mesures.
7. Cliquez sur l'icone Enregistrer le tableau de bord pour enregistrer les modifications.

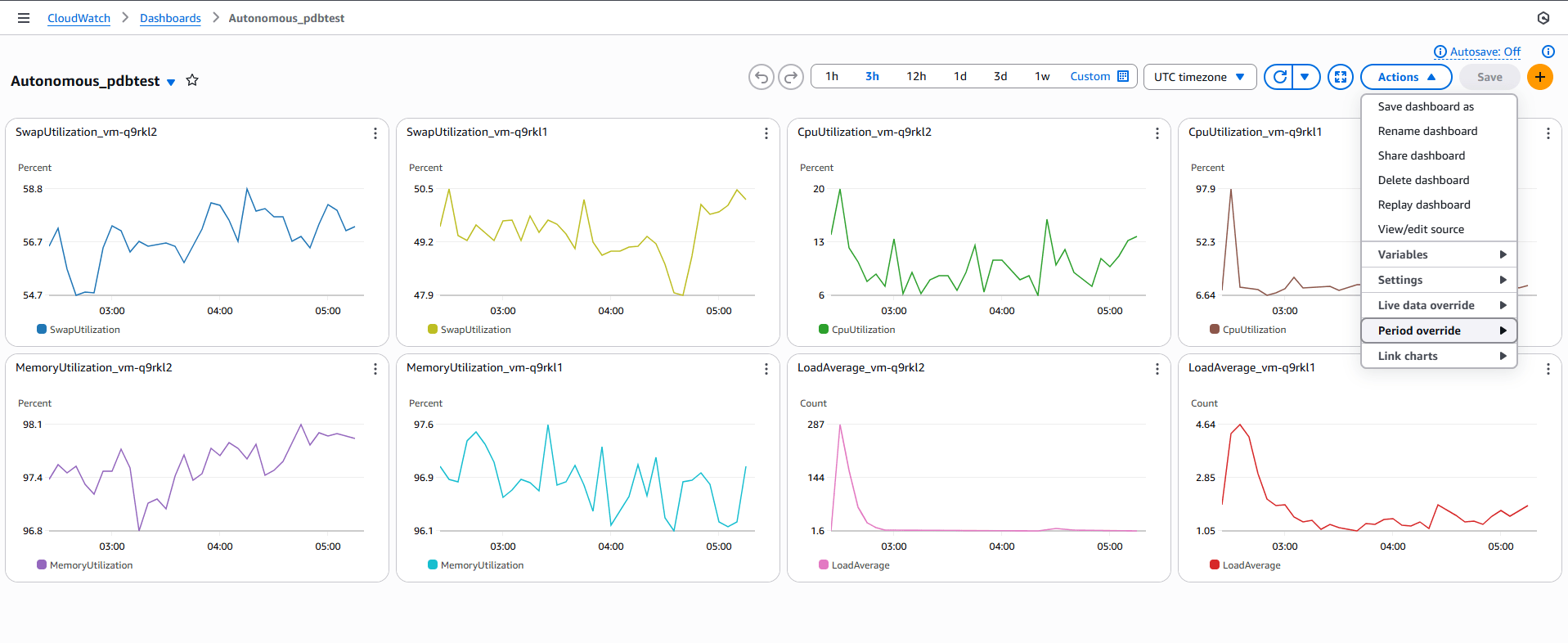

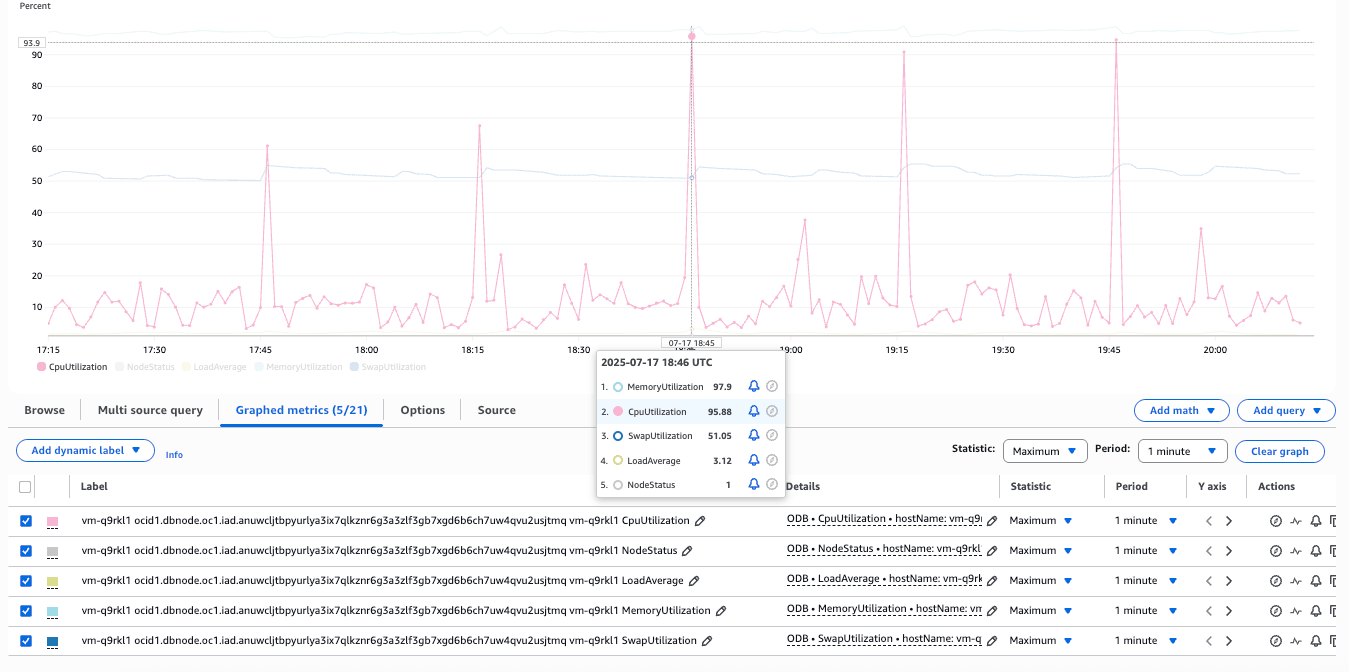

Par exemple, un tableau de bord personnalisé est créé à l'aide des mesures de deux machines virtuelles dans un cluster de machines virtuelles Exadata. Ce tableau de bord affiche une analyse comparative des mesures telles que l'utilisation de l'UC, l'utilisation de SAP, l'utilisation de la mémoire et la moyenne de charge pour les deux machines virtuelles du cluster.

Une alarme de mesure surveille une mesure CloudWatch unique ou le résultat d'une expression mathématique basée sur des mesures CloudWatch. Elle déclenche une ou plusieurs actions lorsque la mesure ou l'expression surveillée enfreint un seuil spécifié sur un nombre défini de périodes d'évaluation. Ces actions incluent l'envoi de notifications via Amazon Simple Notification Service (SNS), l'exécution d'actions Amazon EC2 ou de redimensionnement automatique, ou la création d'OpsItems ou d'incidents dans AWS Systems Manager.

Dans cet exemple suivant, vous allez créer un sujet Amazon SNS pour activer les notifications par courriel et message texte. Créez un sujet nommé AutonomousMonitor et abonnez-vous à votre adresse électronique professionnelle pour recevoir des notifications. Cette rubrique SNS sera également utilisée ultérieurement lors de la configuration des alarmes CloudWatch.

1. Créez une rubrique Amazon SNS en exécutant la commande suivante :

   aws sns create-topic --name <Name of the SNS topic>

2. Abonnez-vous à la rubrique, puis indiquez le protocole de courriel et l'adresse électronique de l'adresse de notification en exécutant la commande suivante :

   aws sns subscribe --topic-arn <ARN of the SNS topic created> --protocol email --notification-endpoint <Email ID>

3. Confirmez l'abonnement avant que l'adresse électronique ne puisse commencer à recevoir des messages.
   1. Vérifiez votre adresse électronique et choisissez Confirmer l'abonnement dans le courriel que vous recevez d'Amazon SNS.

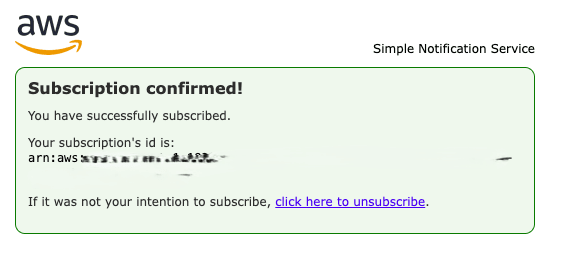

   2. Amazon SNS ouvre automatiquement votre navigateur Web et affiche une confirmation d'abonnement avec votre ID d'abonnement.

4. Vérifiez l'état de l'abonnement. Elle renvoie 1 si le statut est Confirmé.

   aws sns get-topic-attributes \

     --topic-arn < ARN of the topic > \

     --query 'Attributes.SubscriptionsConfirmed' \

     --output text

5. Vous pouvez maintenant créer une alarme CloudWatch sur n'importe quel widget du tableau de bord. Collectez les mesures à partir des trois espaces de noms : AWS/ODB. Vous pouvez utiliser la requête suivante pour identifier les mesures disponibles dans chaque espace de noms :

   aws cloudwatch list-metrics --namespace "AWS/ODB"

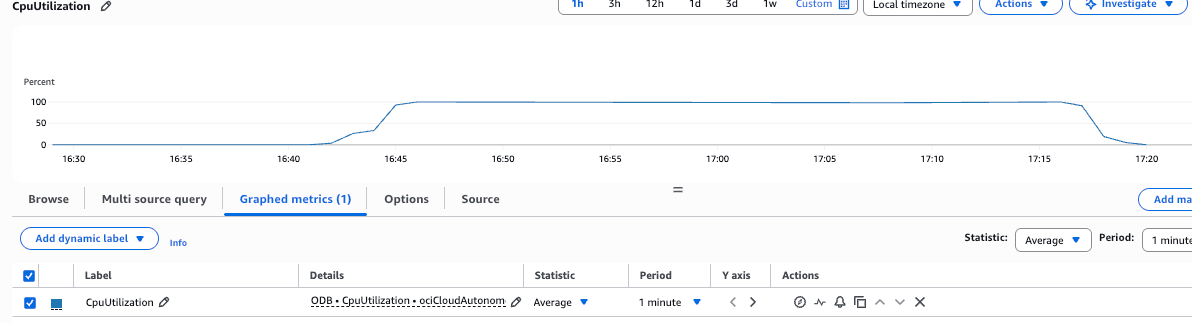

6. Choisissez une mesure et utilisez le code suivant pour créer une alarme CloudWatch. Veillez à indiquer l'espace de noms, les dimensions et le nom de mesure corrects. L'exemple ci-dessous montre comment déclencher une alarme pour une utilisation élevée de l'UC lorsqu'une base de données dépasse 60 %.

   aws cloudwatch put-metric-alarm \

     --alarm-name cpu_monitor_ATP \

     --alarm-description "Alarm when CPU exceeds 60% for ATP PDBTESTARNAB" \

     --metric-name CpuUtilization \

     --namespace AWS/ODB \

     --statistic Average \

     --period 60 \

     --threshold 60 \

     --comparison-operator GreaterThanThreshold \

     --dimensions Name=ociCloudAutonomousVmClusterId,Value=ocid1.cloudautonomousvmcluster.oc1.iad.anuwcljtbpyurlyac4bbp52ehggvqadbtsjeqwuiqcgah4i6mndr6swd6u2a \

                  Name=deploymentType,Value=Dedicated \

                  Name=resourceId,Value=ocid1.autonomousdatabase.oc1.iad.anuwcljtbpyurlyai6xy7kik3wdj4sz273wjg2kolfbkse6ons7v2dcte76q \

                  Name=cloudExadataInfrastructureId,Value=exa_e913o1khws \

                  Name=cloudAutonomousVmClusterId,Value=avmc_xgzshl9ela \

                  Name=displayName,Value="CPU Utilization" \

                  Name=resourceName,Value=PDBTESTARNAB \

                  Name=region,Value=iad \

                  Name=autonomousDBType,Value=ATP \

                  Name=ociCloudExadataInfrastructureId,Value=ocid1.cloudexadatainfrastructure.oc1.iad.anuwcljtbpyurlyazqzf3ggqwaydvu32l34izfzm4a4vnsay7b67iaedza6a \

     --evaluation-periods 2 \

     --alarm-actions arn:aws:sns:us-east-1:182399700237:AutonomousMonitor

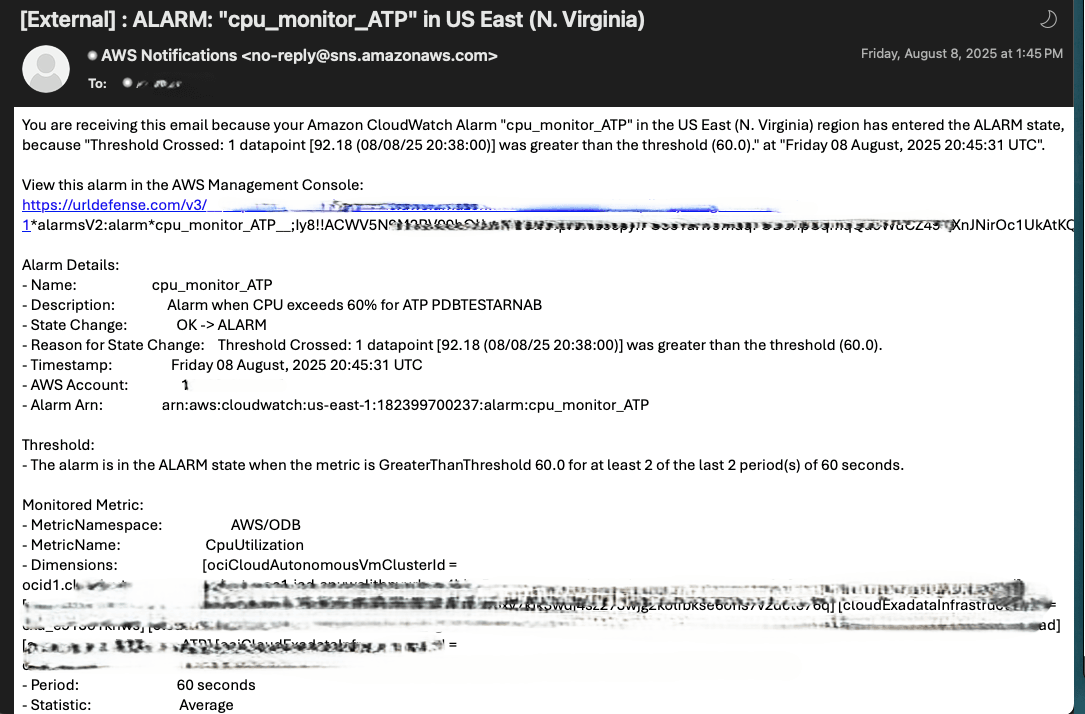

7. La capture d'écran suivante montre le courriel que vous recevrez.
