Liaisons montantes

Connexion physique

Sur chaque commutateur Spine, les ports 1 à 4 peuvent être utilisés pour les liaisons montantes vers le réseau du centre de données. Pour des vitesses de 10 Gbit/s ou 25 Gbits/s, le port du commutateur Spine doit être divisé à l'aide d'un câble de rupture MPO à 4xLC. Pour des vitesses de 40 Gb/s ou 100 Gb/s, chaque port de commutateur utilise une seule connexion de câble MPO à MPO. La vitesse de connexion correcte doit être spécifiée lors de la configuration initiale afin que les ports du commutateur soient configurés avec le mode de découpage et la vitesse de transfert appropriés.

Les liaisons montantes sont configurées lors de l'initialisation du système, en fonction des informations que vous fournissez dans le cadre de la liste de contrôle d'installation. Les ports de liaison montante inutilisés du commutateur Spine, y compris les ports de rupture inutilisés, sont désactivés pour des raisons de sécurité. Le tableau présente les configurations de liaison montante prises en charge par nombre de ports et vitesse, ainsi que la bande passante totale résultante.

Quel que soit le nombre de ports et de vitesses de port configurés, vous sélectionnez également une topologie pour les liaisons montantes entre les commutateurs Spine et le réseau du centre de données. Ces informations sont essentielles pour que l'administrateur réseau configure le groupement de liaisons (canaux de port) sur les commutateurs du centre de données. Le tableau ci-dessous présente les options disponibles.

Topologie

La topologie physique des liaisons montantes entre le rack et le réseau du centre de données dépend des exigences en matière de bande passante et des commutateurs et ports du centre de données disponibles. La connexion à un seul commutateur de centre de données implique la sélection d'une topologie triangulaire. Pour augmenter la redondance, vous répartissez les liaisons montantes sur une paire de commutateurs de centre de données, en sélectionnant une topologie carrée ou maillée. Chaque topologie vous permet de commencer avec une bande passante minimale, que vous pouvez augmenter avec des besoins croissants. La bande passante maximale est de 800 Gbits/s, en supposant que les commutateurs, transcepteurs et câbles du centre de données le permettent.

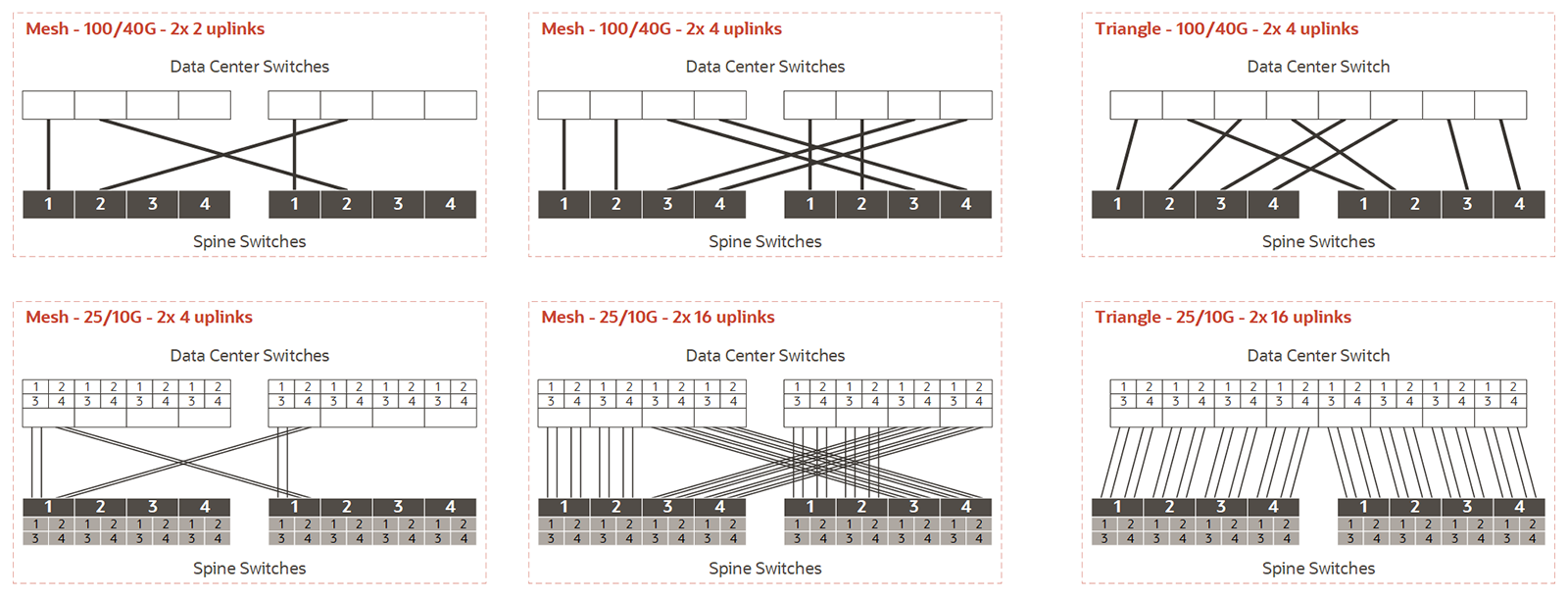

Les diagrammes suivants fournissent une vue simplifiée des topologies prises en charge et peuvent être utilisés comme conseils initiaux pour intégrer le rack au réseau du centre de données. Utilisez les diagrammes et les notes pour déterminer la configuration appropriée du câblage et du commutateur pour votre installation. Pour obtenir des exemples de configuration de liaison montante plus détaillés, testés par Oracle, reportez-vous à Topologies de référence.

Remarques sur le diagramme

Sur le côté rack, deux commutateurs Spine doivent être connectés au réseau du centre de données. Les deux commutateurs Spine doivent avoir des configurations de ports et de câbles identiques. Dans chaque exemple, les commutateurs Spine sont affichés en bas, tous les ports de liaison montante étant identifiés par leur numéro de port. Les lignes représentent la connexion du câble sortant aux commutateurs du centre de données, qui sont affichés en haut de chaque exemple sans numéro de port.

Modèle de câblage et vitesse du port

Il y a six exemples au total, organisés en deux lignes par trois colonnes.

• La ligne supérieure affiche les options de câblage basées sur des connexions 100 Gb/s ou 40 Gb/s complètes. La ligne inférieure affiche les options de câblage à l'aide de ports de rupture à des vitesses de 25 Gb/s ou 10 Gb/s ; les boîtes plus petites numérotées de 1 à 4 représentent les connexions de rupture pour chacun des quatre ports de liaison montante principaux par commutateur Spine.

• La troisième colonne présente une topologie triangulaire avec des connexions à port complet et des connexions à découpage. La différence avec la colonne deux est que toutes les liaisons montantes sont connectées à un seul commutateur de centre de données. La bande passante totale est la même, mais la topologie triangulaire ne dispose pas de la redondance du commutateur du centre de données.

• Il n'existe aucun diagramme pour la topologie carrée. La configuration du câblage carré est similaire aux exemples de maillage, mais sans les modèles de croisement. Visuellement, tous les connecteurs des diagrammes seraient parallèles. Dans une topologie carrée, tous les câbles sortants d'un commutateur Spine sont connectés au même commutateur de centre de données par port. Contrairement au maillage, le carré implique que chaque commutateur Spine est appairé avec un seul commutateur de centre de données.

Nombre de liens

Lors de la connexion des liaisons montantes, vous devez suivre la numérotation des ports du commutateur Spine. N'oubliez pas que les deux commutateurs Spine sont câblés à l'identique, de sorte que chaque liaison montante ou connexion correspond à une paire de câbles.

• Avec un câble par port Spine, à l'aide de transcepteurs de 100 ou 40 Gbits/s, la première paire de liaisons montantes utilise des ports de commutateurs Spine numérotés 1, la seconde utilise le port 2, etc. Dans cette configuration, le nombre maximal de liaisons montantes est de quatre par commutateur Spine.

• Lorsque des câbles de rupture sont utilisés, avec des vitesses de port de 25 ou 10 Gbits/s, la première paire de liaisons montantes utilise le port 1/1. Avec deux ou quatre liaisons montantes par commutateur Spine, il n'y a toujours qu'un seul port complet en cours d'utilisation. Lorsque vous augmentez le nombre de liaisons montantes à 8 par commutateur Spine, les ports 1/1-2/4 sont en cours d'utilisation. A 16 liaisons montantes par commutateur Spine, toutes les connexions de rupture des quatre ports réservés seront en cours d'utilisation.

• Dans une topologie de maillage, un modèle de câblage particulier doit être suivi : connectez la première moitié de toutes les liaisons montantes à un commutateur de centre de données et la seconde moitié à l'autre commutateur de centre de données. Par exemple : si vous avez quatre liaisons montantes, les deux premières vont au même commutateur ; si vous avez huit liaisons montantes (non représentées dans les diagrammes), les quatre premières vont au même commutateur ; si vous avez 16 liaisons montantes, les huit premières vont au même commutateur.

Implications de la topologie de maillage

• Dans une topologie de maillage, la configuration du commutateur Spine s'attend à ce que la première moitié de toutes les liaisons montantes soit connectée à un commutateur de centre de données et la seconde moitié à l'autre commutateur de centre de données. Lorsque vous connectez initialement le rack au réseau de votre centre de données, il est simple de suivre ce modèle.

• Toutefois, si vous augmentez le nombre de liaisons montantes ultérieurement, le modèle de câblage du maillage a une incidence importante sur les liaisons montantes existantes. Comparez les diagrammes des deux premières colonnes : lorsque vous doublez le nombre de liaisons montantes, la moitié des connexions existantes doit être déplacée vers l'autre commutateur du centre de données. Pour les liaisons montantes 100/40 Gb, le recâblage n'est requis que lorsque vous augmentez le nombre de liaisons de 2 à 4. En raison du plus grand nombre de câbles, les liaisons montantes 25/10 Gb nécessitent plus de recâblage : lors de l'augmentation du nombre de liaisons montantes de 2 à 4, de 4 à 8 et de 8 à 16.

Connexion logique

La connexion logique entre le rack et le centre de données est entièrement implémentée dans la couche 3. Dans le modèle OSI (Open Systems Interconnection), la couche 3 est appelée couche réseau, qui utilise les champs d'adresse IP source et de destination dans son en-tête pour acheminer le trafic entre les appareils connectés.

Compute Cloud@Customer prend en charge deux options de connexion logique : vous devez choisir entre le routage statique et le routage dynamique. Les deux options de routage sont prises en charge par les trois topologies physiques.

Conceptions de routage prises en charge

Le tableau suivant indique les modèles de routage pris en charge en fonction de la topologie physique de votre centre de données et de la connexion logique que vous choisissez d'implémenter.

Notez que le groupement de liaisons entre plusieurs périphériques (vPC ou MLAG) est uniquement pris en charge avec le routage statique. Lorsque le routage dynamique est sélectionné, le groupement de liaisons est limité aux ports du même commutateur.

Lorsque les liaisons montantes sont câblées dans une topologie de maillage, un minimum de 2 connexions physiques par commutateur Spine s'applique. Pour établir l'appairage BGP, 2 sous-réseaux sont requis. Si le nombre de liaisons montantes change, les canaux de port sont reconfigurés mais les sous-réseaux dédiés restent les mêmes.
