Solution de surveillance de Kubernetes

L'onglet Cluster fournit une vue complète de votre cluster, récapitulant son état, son utilisation des ressources et ses mesures clés pour les performances globales du cluster. Il regroupe des informations sur les événements, la capacité, les charges de travail et les composants système à l'échelle du cluster, ce qui aide les administrateurs à évaluer le statut global, à repérer les anomalies ou les contraintes de ressources, et à prendre des décisions opérationnelles éclairées.

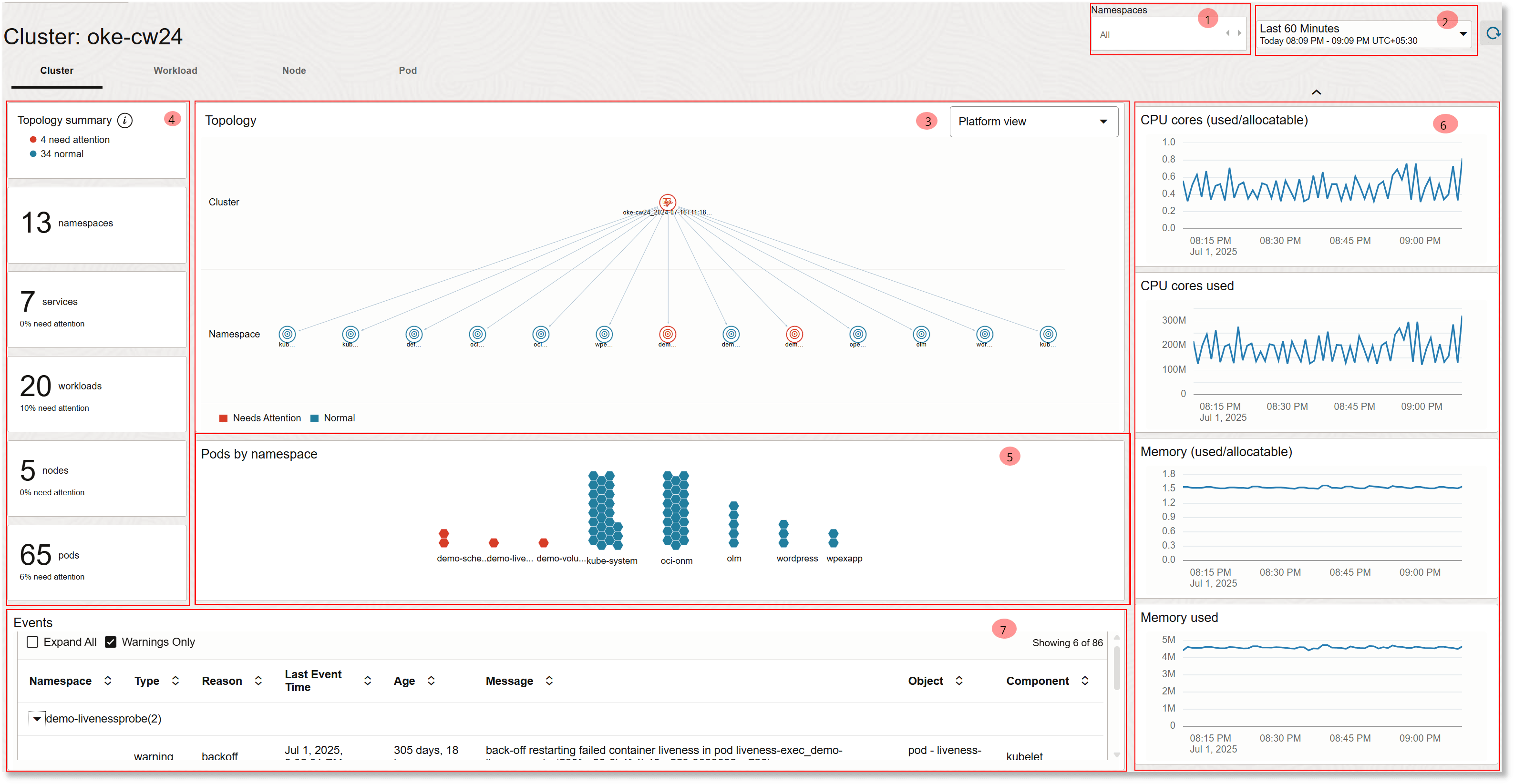

Exemple de vue de cluster de solutions Kubernetes :

Les sections suivantes sont affichées dans la vue de cluster, répertoriées dans le même ordre que leur numérotation dans l'image ci-dessus :

• Filtres:

  • Filtre d'espaces de noms : pour filtrer la vue par espace de noms Kubernetes.

• Sélecteur de temps : il existe deux options de période : Last 60 Minutes (par défaut) et Last 24 Hours. Toute modification apportée dans la période aura un impact sur les événements et les widgets du panneau droit.

• Topologie : les données d'objet collectées à partir de l'environnement Kubernetes sont affichées dans cette section. Cliquez avec le bouton droit de la souris sur un espace de noms pour l'ajouter au filtre. Ensuite, la vue de topologie change pour refléter les objets dans l'espace de noms qui inclut les charges globales et les noeuds. La topologie est basée sur l'heure actuelle et n'est pas affectée par les paramètres de période.

  La couleur de chaque objet de la topologie indique son statut dérivé des événements d'avertissement actifs associés à l'objet ou à ses enfants. Par exemple, si un pod a un ou plusieurs événements d'avertissement, le code couleur du pod devient RED et la charge globale correspondante (qui possède le pod) et l'espace de noms sont également reflétés avec le même statut.

  La topologie peut être affichée dans trois vues. Platform View se concentre sur les ressources logiques Kubernetes, Network View sur les flux de communication et réseau, et Infrastructure View sur les ressources physiques ou virtuelles prenant en charge votre environnement Kubernetes.

  • Vue de plate-forme : la vue de plate-forme fournit une représentation logique de haut niveau de votre environnement Kubernetes, en se concentrant sur les clusters, les espaces de noms, les noeuds et les charges globales. Il permet de visualiser la façon dont les ressources sont organisées et associées, ce qui facilite la compréhension des structures d'application par les opérateurs de plate-forme et les équipes DevOps. Cette vue fournit des informations rapides sur les relations et les dépendances entre vos ressources Kubernetes.
  • Vue réseau : la vue réseau visualise les aspects réseau de votre déploiement Kubernetes, en affichant la façon dont les composants tels que les pods, les noeuds, les charges globales, les services et les équilibreurs de charge communiquent. Elle illustre les chemins réseau, les stratégies et les flux de trafic, ce qui vous aide à repérer les problèmes de connectivité ou les erreurs de configuration. Cette vue bénéficie à la surveillance ou au dépannage des communications de cluster par les équipes réseau et de sécurité.
  • Vue Infrastructure : la vue Infrastructure met en évidence les ressources d'infrastructure physique ou virtuelle telles que le calcul, le stockage et le réseau (y compris les sous-réseaux et les équilibreurs de charge) qui prennent en charge votre déploiement Kubernetes. Il met en correspondance les noeuds Kubernetes avec les plates-formes matérielles ou de virtualisation sous-jacentes, ce qui permet de corréler les problèmes de plate-forme avec les composants d'infrastructure. Cette vue est utile pour les administrateurs qui gèrent l'état et les performances de l'infrastructure de cluster.
• Récapitulatif du panneau gauche : le panneau de gauche fournit un récapitulatif des mesures de cluster clés, indiquant le nombre d'espaces de noms, de services, de charges globales, de noeuds et de pods dans l'environnement. Il met en évidence le nombre de mesures qui nécessitent une attention particulière par rapport à celles qui fonctionnent normalement, ce qui vous aide à évaluer l'état du cluster et à vous concentrer sur les problèmes potentiels. Le résumé du volet de gauche est basé sur l'heure actuelle et n'est pas affecté par les paramètres de période.
• Pods par espace de noms : pods disponibles dans la topologie regroupés par espace de noms. Pour plus de détails sur la couleur de chaque pod, reportez-vous à la description de la topologie.

  Cliquez avec le bouton droit de la souris sur l'un des pods ou un espace de noms, puis cliquez sur Visualiser les journaux pour visualiser les détails de journal associés. Reportez-vous à Visualisation des détails de journal pour l'espace de noms, le noeud ou le pod.

• Widgets du panneau droit : ces widgets vous aident à surveiller les paramètres clés qui déterminent l'état général du cluster. The type of widgets available upon using the rotating scroll bar are CPU core (used/allocatable) in %, CPU core used, Memory (used/allocatable) in %, Memory used, Kubernetes system, OS health, Total API server requests, API server request duration, API response size, API request execution duration, etcd request duration, Network: bytes rx, Network: byts tx, Network Packet Rx Rate, Network: Packet Tx Rate, Network: Packet Rx Dropped Rate, and Network: Packet Tx Dropped Rate.

  Pour plus d'informations sur chaque widget de panneau droit, reportez-vous à Requêtes pour les widgets de panneau droit dans la solution Kubernetes.

• Evénements : cette section affiche les modifications d'état survenant dans le cluster Kubernetes sous la forme d'événements. Vous pouvez filtrer davantage les événements par Avertissements uniquement ou Tous.

  Vous pouvez développer la section des événements pour afficher le tableau au centre de la page.

  Pour plus de détails sur la requête utilisée dans la section Evénements, reportez-vous à Requêtes pour la table Evénements dans la solution Kubernetes.

Vous pouvez développer chaque section pour afficher une visualisation plus large et effectuer un pointeur de la souris pour afficher plus de détails.

L'onglet Charge globale se concentre sur les applications et services exécutés dans votre cluster, notamment les déploiements, statefulSets, daemonSets et d'autres ressources de charge globale. Il offre une visibilité sur l'état, l'état et les performances des charges de travail, ce qui vous permet de surveiller le comportement des applications, les pannes, les goulets d'étranglement en matière de performances et d'explorer des charges de travail spécifiques à des fins de dépannage ou d'optimisation.

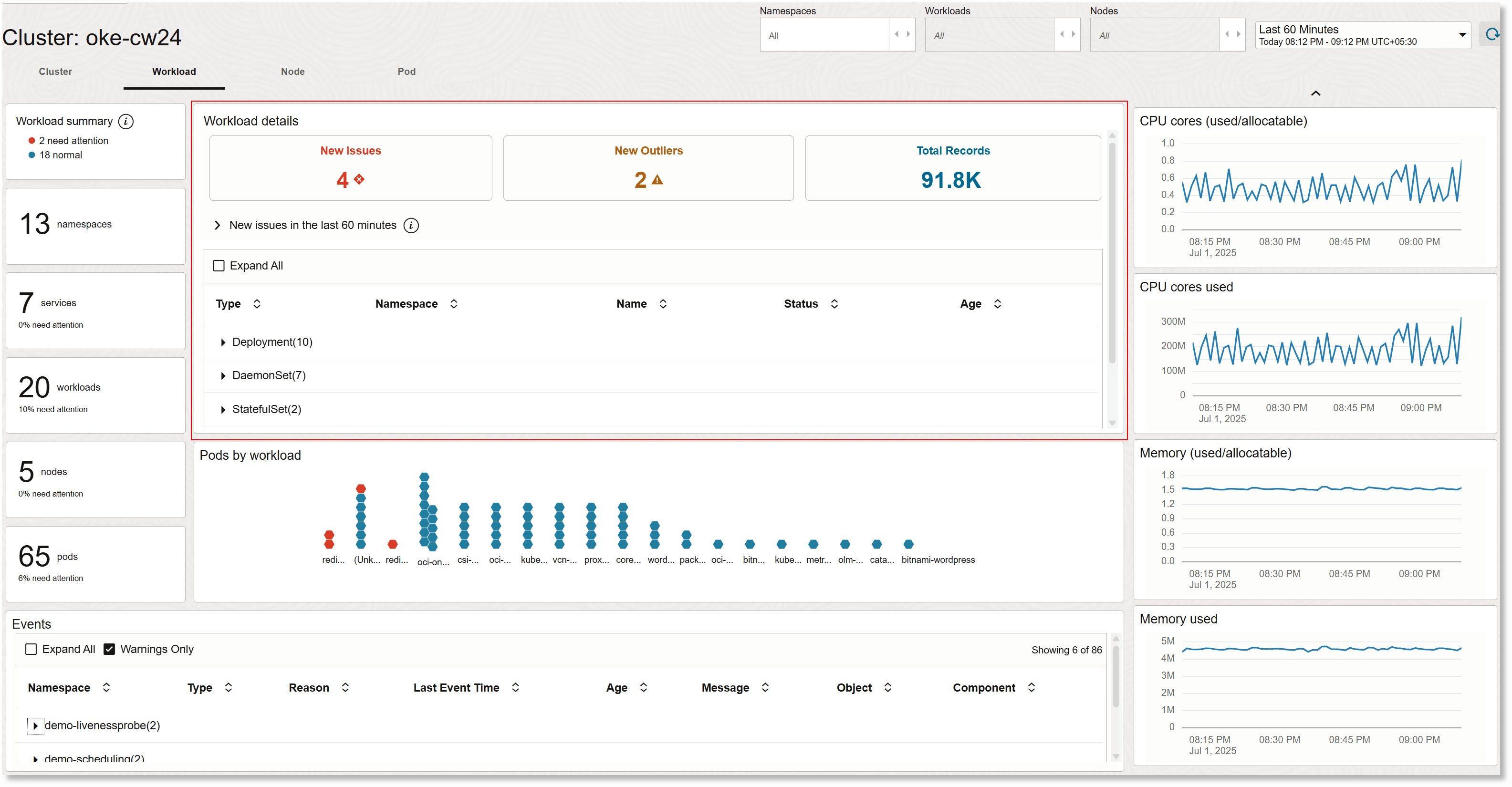

Exemple de vue de charge globale de solution Kubernetes :

Les sections Sélecteur de temps, Evénements, Récapitulatif du panneau gauche et Widgets du panneau droit sont les mêmes que dans la vue de cluster. Le contexte de filtre d'espace de noms est conservé dans la vue de cluster et un filtre supplémentaire pour les charges globales est également disponible dans cette vue. La section Pods par charge globale offre la vue des pods regroupés en fonction de la charge globale à laquelle ils appartiennent. En outre, la vue inclut les détails de la charge globale. Dans cette section, vous pouvez développer chaque type de charge globale pour afficher des informations détaillées sur l'espace de noms, le nom de la charge globale, son statut et son ancienneté.

Pour plus d'informations sur la visualisation des problèmes dans la section Détails de la charge globale, reportez-vous à Utilisation de la visualisation des problèmes dans la solution de surveillance Kubernetes.

Dans la section Pods par charge globale, cliquez avec le bouton droit de la souris sur un nom de charge globale et cliquez sur Afficher les informations clés pour visualiser les détails de la charge globale. Reportez-vous à Visualisation des analyses de charge globale.

Cliquez avec le bouton droit de la souris sur l'un des pods et cliquez sur Visualiser les journaux pour visualiser les détails de journal qui lui sont associés. Reportez-vous à Visualisation des détails de journal pour l'espace de noms, le noeud ou le pod.

Pour plus d'informations sur chaque widget de panneau droit, reportez-vous à Requêtes pour les widgets de panneau droit dans la solution Kubernetes.

Pour plus de détails sur la requête utilisée dans la section Evénements, reportez-vous à Requêtes pour la table Evénements dans la solution Kubernetes.

L'onglet Noeud est centré sur les machines individuelles (virtuelles ou physiques) du cluster. Il fournit des informations sur l'état, l'utilisation des ressources, les performances réseau et l'état du système de chaque noeud. Cette vue est importante pour la gestion des problèmes au niveau des noeuds, la planification de la capacité et la garantie que les noeuds restent en bon état avec des ressources adéquates pour prendre en charge les charges de travail.

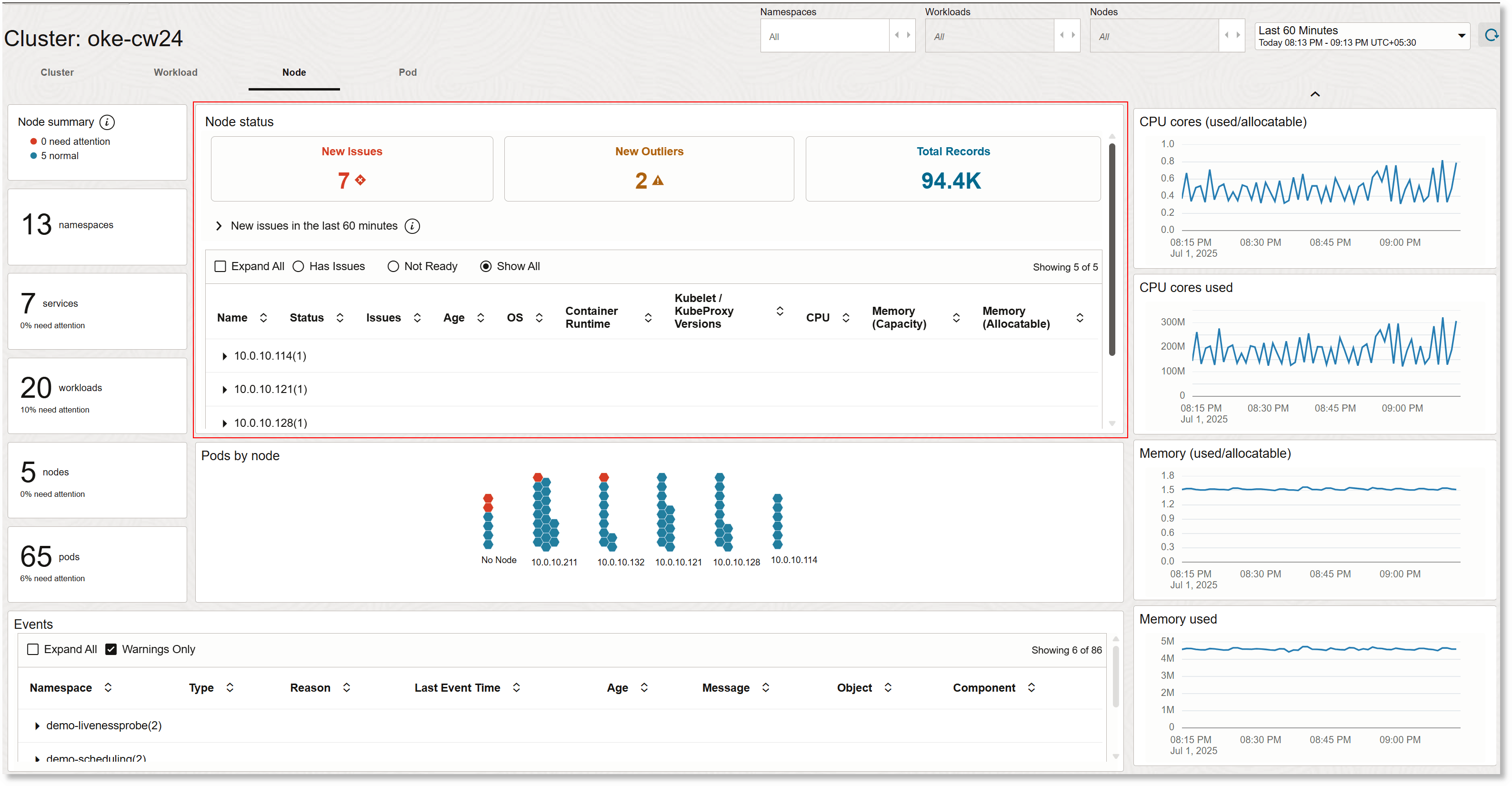

Exemple de vue de noeud de solution Kubernetes :

Les sections Sélecteur de temps, Evénements, Récapitulatif du panneau gauche et Widgets du panneau droit sont les mêmes que dans la vue de cluster. Les contextes Filtre d'espace de noms et Filtre de charges globales sont conservés à partir de la vue Charges globales, et un filtre supplémentaire pour les noeuds est également disponible dans cette vue. La section Pods par noeud offre la vue des pods regroupés par noeud auquel ils appartiennent. En outre, la vue inclut le statut du noeud. Dans cette section, vous pouvez développer chaque noeud pour afficher des informations détaillées telles que l'état, les problèmes, l'âge, le système d'exploitation, l'exécution de conteneur, les versions de kubelet / kubeproxy, la CPU, la mémoire (capacité) et la mémoire (allocalisable). Vous pouvez également afficher de manière sélective le statut des noeuds qui présentent des problèmes ou qui ne sont pas prêts.

Pour plus d'informations sur les vignettes de la section Statut du noeud, reportez-vous à Utilisation de la visualisation des problèmes dans la solution de surveillance Kubernetes.

Cliquez avec le bouton droit de la souris sur l'un des pods et cliquez sur Visualiser les journaux pour visualiser les détails de journal qui lui sont associés. Reportez-vous à Visualisation des détails de journal pour l'espace de noms, le noeud ou le pod.

Pour plus d'informations sur chaque widget de panneau droit, reportez-vous à Requêtes pour les widgets de panneau droit dans la solution Kubernetes.

Pour plus de détails sur la requête utilisée dans la section Evénements, reportez-vous à Requêtes pour la table Evénements dans la solution Kubernetes.

L'onglet Pod fournit une granularité au niveau de l'unité déployable la plus faible dans Kubernetes - le pod. Il affiche des données en temps réel sur l'état du pod, la consommation des ressources, la mise en réseau, les redémarrages et les événements d'échec. Cela est essentiel pour dépanner des conteneurs spécifiques, comprendre les décisions de mise à l'échelle et de planification, et présenter les problèmes affectant les composants d'application au niveau du pod.

Exemple de vue de pod de solution Kubernetes :

Les sections Sélecteur de temps, Evénements, Récapitulatif du panneau gauche et Widgets du panneau droit sont les mêmes que dans la vue de cluster. Les contextes Filtre d'espace de noms, Filtre de charges globales et Filtre de noeuds sont conservés à partir de la vue Noeuds. La section Pods affiche les pods et leur statut en fonction de la sélection de filtre. En outre, la vue inclut le statut des pods. Dans cette section, vous pouvez développer chaque pod pour afficher des informations détaillées telles que l'état, le noeud, l'espace de noms, l'adresse IP du pod, le contrôleur, le type de contrôleur et le planificateur. Vous pouvez également afficher de manière sélective les détails des pods en fonction de leur statut actuel, tel que En cours d'exécution, Echec, Succès et En attente.

Pour plus d'informations sur les mosaïques dans la section Statut des pods, reportez-vous à Utilisation de la visualisation des problèmes dans la solution de surveillance Kubernetes.

Cliquez avec le bouton droit de la souris sur l'un des pods et cliquez sur Visualiser les journaux pour visualiser les détails de journal qui lui sont associés. Reportez-vous à Visualisation des détails de journal pour l'espace de noms, le noeud ou le pod.

Pour plus d'informations sur chaque widget de panneau droit, reportez-vous à Requêtes pour les widgets de panneau droit dans la solution Kubernetes.

Pour plus de détails sur la requête utilisée dans la section Evénements, reportez-vous à Requêtes pour la table Evénements dans la solution Kubernetes.

La visualisation Problèmes analyse les journaux en créant des clusters d'enregistrements de journal, c'est-à-dire en regroupant des enregistrements de journal similaires. Les mosaïques suivantes sont affichées dans la visualisation Problèmes des onglets Charge globale, Noeud et Pod de la solution de surveillance Kubernetes :

• Nouveaux problèmes : la mosaïque Nouveaux problèmes affiche le nombre de nouveaux problèmes détectés dans la période sélectionnée, tels que les erreurs ou les échecs dans les charges globales, les noeuds ou les pods. Il s'agit des problèmes détectés dans la période sélectionnée mais qui ne sont pas présents dans la période de référence, généralement le jour précédent, spécifiée pour l'analyse. Cela vous aide à identifier et à hiérarchiser les incidents récents qui nécessitent une attention particulière pour l'état et la stabilité du cluster.

• Nouvelles valeurs aberrantes : les nouvelles valeurs aberrantes sont les enregistrements de journal qui se sont produits une seule fois dans la plage actuelle et qui ne se sont pas produits dans la ligne de base. Une valeur aberrante peut ou non poser problème. La détection des valeurs aberrantes permet d'effectuer des recherches proactives et de résoudre les problèmes potentiels avant qu'ils ne s'aggravent.

• Nombre total d'enregistrements : la mosaïque Nombre total d'enregistrements affiche le nombre total d'enregistrements de journal qui correspondent aux filtres en cours dans Oracle Log Analytics dans la période sélectionnée. Cette mesure fournit des informations sur le volume de données de journal collectées, ce qui vous aide à évaluer les niveaux d'activité et les tendances des données dans leur environnement.

Pour plus d'informations sur la visualisation des problèmes et la durée de référence, reportez-vous à Visualisation des problèmes.

Développez la section sous les mosaïques de visualisation Problèmes pour afficher les informations tabulées sur les problèmes et les valeurs aberrantes. Développez la ligne de la table pour afficher l'histogramme. L'exemple de cluster fournit l'exemple d'enregistrement de journal à partir de la signature du message de journal pour le cluster dans lequel le problème est détecté.

La fonctionnalité Analyses de charge globale d'Oracle Log Analytics offre une vue détaillée et interactive d'une charge globale sélectionnée. L'interface présente des onglets pour le récapitulatif de charge globale, le récapitulatif de pod et les conteneurs individuels. Cela vous permet d'évaluer l'état, la configuration, les problèmes et les modifications de la charge globale, ainsi que d'explorer l'utilisation des ressources et les détails au niveau du conteneur.

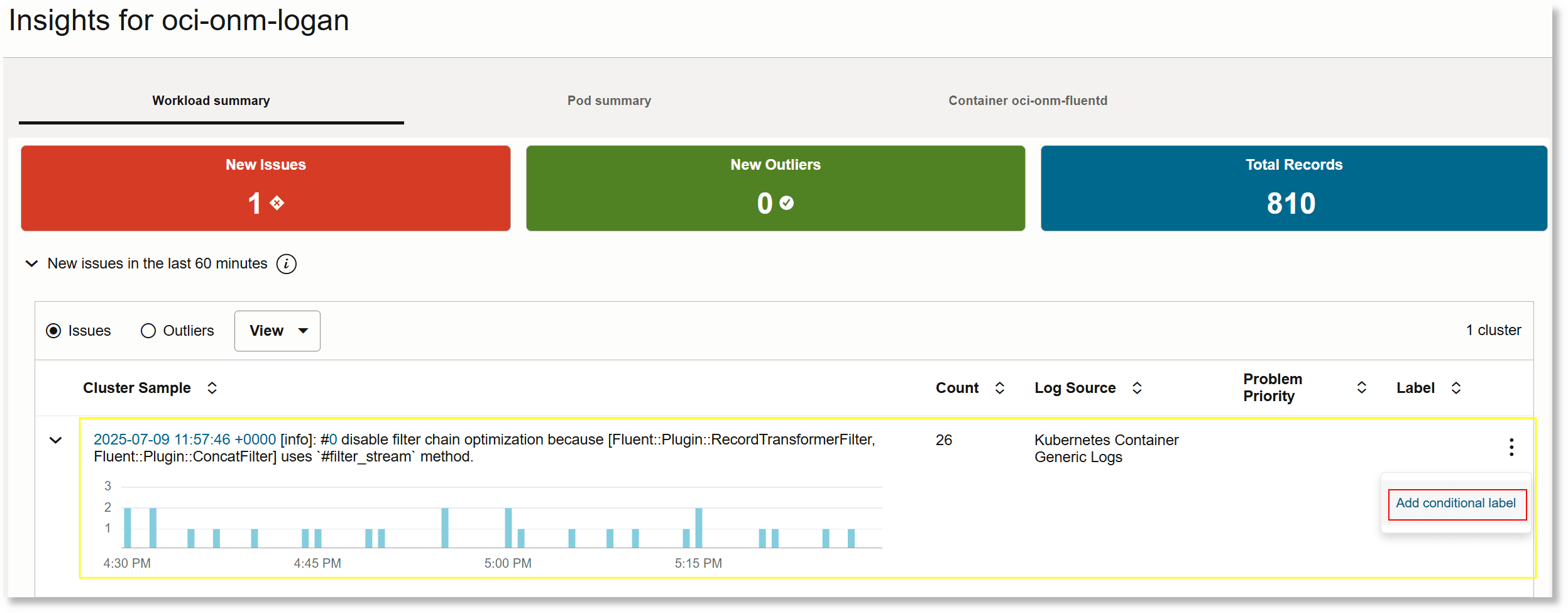

La boîte de dialogue Informations clés suivante est destinée à un exemple de charge globale oci-onm-logan et affiche l'onglet Récapitulatif de la charge globale :

Vous pouvez visualiser les détails du journal en cliquant avec le bouton droit de la souris sur le pod, le noeud ou l'espace de noms et en sélectionnant Afficher les journaux dans l'une des interfaces suivantes de la solution Kubernetes :

• Dans l'onglet Cluster, sous la section Pods par espace de noms
• Dans l'onglet Charge globale, sous la section Pods par charge globale
• Dans l'onglet Noeud, sous la section Pods par noeud
• Dans l'onglet Pod, sous la section Pod

Une fenêtre contextuelle s'ouvre et affiche les détails des journaux pour ce pod, ce noeud ou cet espace de noms.

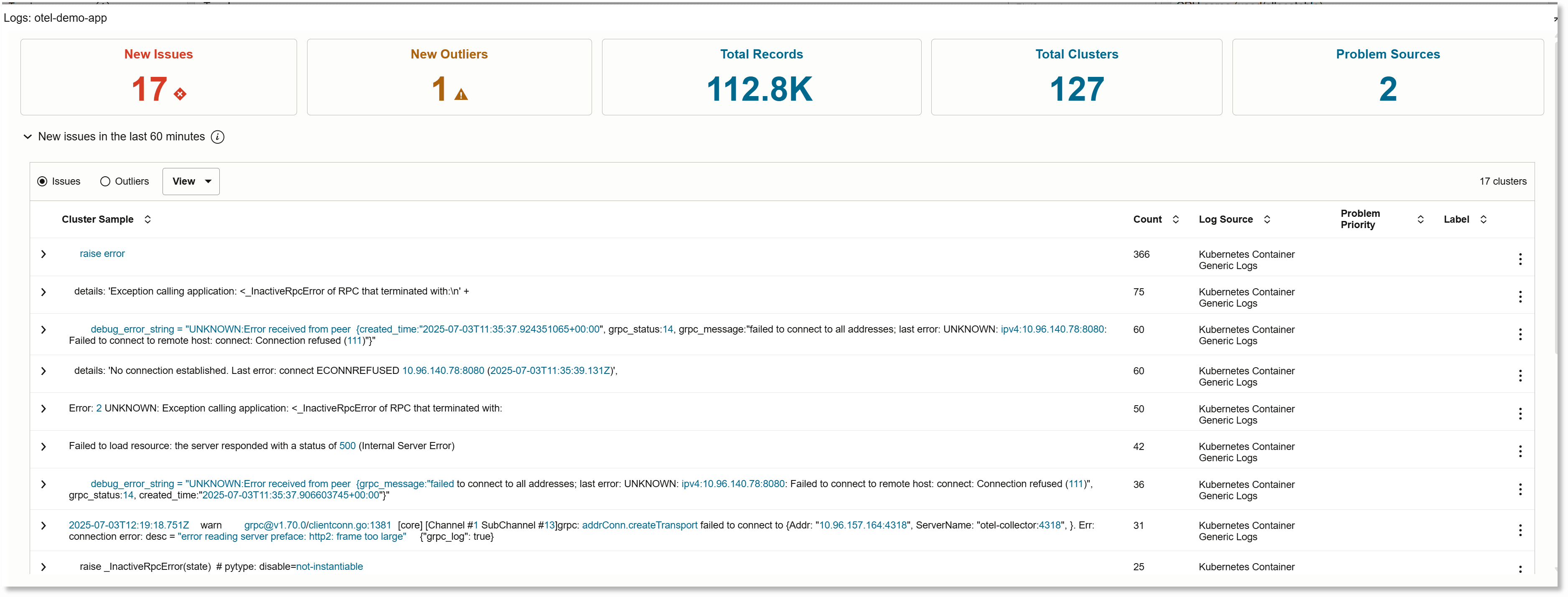

L'image suivante affiche la fenêtre contextuelle des détails de journal pour l'espace de noms otel-demo-app :

La fenêtre de détails du journal fournit un récapitulatif et une analyse approfondie des événements de journal pour un noeud, un espace de noms ou un pod sélectionné. La fenêtre affiche les mosaïques de visualisation Problèmes Nouveaux problèmes, Nouvelles valeurs aberrantes, Nombre total d'enregistrements, Nombre total de clusters et Sources de problème. La visualisation Problèmes analyse les journaux en créant des clusters d'enregistrements de journal, c'est-à-dire en regroupant des enregistrements de journal similaires. Pour plus d'informations sur la visualisation des problèmes et la durée de référence, reportez-vous à Visualisation des problèmes.

Sous ces mosaïques de visualisation Problèmes, la fenêtre présente un tableau répertoriant les échantillons de cluster Problèmes et valeurs aberrantes ainsi que leurs détails. Développez la ligne de la table pour afficher l'histogramme. L'exemple de cluster fournit l'exemple d'enregistrement de journal à partir de la signature du message de journal pour le cluster dans lequel le problème est détecté. Le menu Afficher vous permet de personnaliser les colonnes qui apparaissent dans la table, telles que le nombre, la source de journal, la priorité des problèmes et le libellé.
