Assurez-vous que vous avez collecté les informations nécessaires sur votre cluster Kubernetes dans votre location et que vous disposez des privilèges nécessaires pour connecter votre cluster. Oracle recommande à un utilisateur disposant de privilèges d'administrateur d'effectuer cette opération. Une fois la connexion établie, les journaux, les mesures et les informations d'objet des composants Kubernetes et des noeuds de calcul associés sont collectés à partir de ce cluster.

1. Ouvrez le menu de navigation et cliquez sur Observation et gestion. Sous Analyse de journalisation, cliquez sur Solutions, puis sur Kubernetes. La page Solution de surveillance Kubernetes s'ouvre.

2. Sur la page Solution de surveillance Kubernetes, cliquez sur Connecter des clusters. L'assistant Ajouter des données s'ouvre. Ici, la section Surveiller Kubernetes est déjà développée. Cliquez sur Oracle OKE. La page Configurer la surveillance de l'environnement OKE s'ouvre.

3. Sélectionnez le cluster OKE à connecter à Oracle Logging Analytics en cliquant sur la ligne correspondante dans le tableau des clusters. Utilisez les détails du tableau pour identifier le cluster OKE approprié. Cliquez sur Suivant.

4. Dans le menu, sélectionnez le compartiment de stockage des données de télémétrie et des ressources de surveillance associées.

5. Les stratégies et groupes dynamiques requis sont éventuellement créés. Vous pouvez désactiver la case à cocher si vous les avez déjà créées. Pour connaître les stratégies requises, reportez-vous à Autoriser toutes les opérations de solution Kubernetes.

6. Le serveur de mesures est éventuellement installé pour la collecte des mesures d'utilisation. Vous pouvez désactiver cette case si vous l'avez déjà installée.

7. Sélectionnez l'option de déploiement de solution :

   • Activer automatiquement les clusters ci-dessus : sélectionnez cette option pour permettre à Oracle Logging Analytics de créer automatiquement toutes les ressources requises.
     Remarque

     Cette option de déploiement n'est pas recommandée pour les clusters OKE qui ne disposent pas d'adresse de serveur d'API publique. Dans ce cas, utilisez l'option de déploiement Je déploierai manuellement les clusters ci-dessus. Pour plus de détails, reportez-vous à la page GitHub OCI Kubernetes Monitoring.

     La configuration de la collecte automatique de journaux crée ou met à jour les ressources suivantes :

     • Stratégie IAM et groupes dynamiques
     • Groupes de journaux et entités Oracle Logging Analytics
     • Clé d'agent de gestion
     • Espace de noms de mesure
     • Configuration d'agent de gestion
     • Configuration de Fluentd
     • Manifestes Kubernetes et chart Helm
   • Je déploierai manuellement les clusters ci-dessus : sélectionnez cette option pour qu'Oracle Logging Analytics crée toutes les ressources Oracle Cloud Infrastructure et vous offre la possibilité de gérer le déploiement de Fluentd et d'autres configurations via des manifestes Helm/Kubernetes dans votre cluster. Toutefois, les instructions d'installation seront fournies à la fin du workflow de connexion. Cette option vous permet de personnaliser la configuration par défaut et les autres paramètres de collecte utilisés dans le déploiement automatique.

8. Cliquez sur Configurer la collecte de journaux pour confirmer la configuration que vous avez indiquée.

   Les ressources Oracle Cloud Infrastructure sont désormais créées.

9. Si vous sélectionnez l'option de déploiement manuel pour la solution, suivez les instructions d'installation fournies à la fin du workflow de connexion pour le déploiement de graphiques Helm.

La configuration est alors terminée pour collecter les données de votre cluster Kubernetes. Accédez à la page de la solution de surveillance Kubernetes et attendez quelques minutes que la collecte de données soit terminée. Lorsque la collecte de données est en cours, la dernière télémétrie du cluster est Unknown. Vous pouvez consulter la solution après modification de ce statut.

Les données de télémétrie collectées à partir de votre cluster Kubernetes sont présentées dans plusieurs vues pour vous aider à obtenir des informations sur l'environnement et ses performances.

Pour afficher la solution de votre cluster Kubernetes, procédez comme suit :

1. Ouvrez le menu de navigation et cliquez sur Observation et gestion. Sous Analyse de journalisation, cliquez sur Solutions, puis sur Kubernetes. La page Solution de surveillance Kubernetes s'ouvre. Les clusters déjà connectés à Oracle Logging Analytics sont répertoriés dans l'onglet Clusters surveillés.

2. Sous Clusters surveillés, cliquez sur le nom du cluster à surveiller et à analyser. La solution pour le cluster sélectionné s'ouvre avec la vue Cluster par défaut.

Maintenant, explorez la solution et les différentes vues disponibles pour parcourir les niveaux de la topologie et obtenez des détails à chaque niveau dans Vue de cluster, Vue de charge globale, Vue de noeud et Vue de pod. Notez que le contexte de filtre est maintenu entre les différentes vues.

Vue de cluster

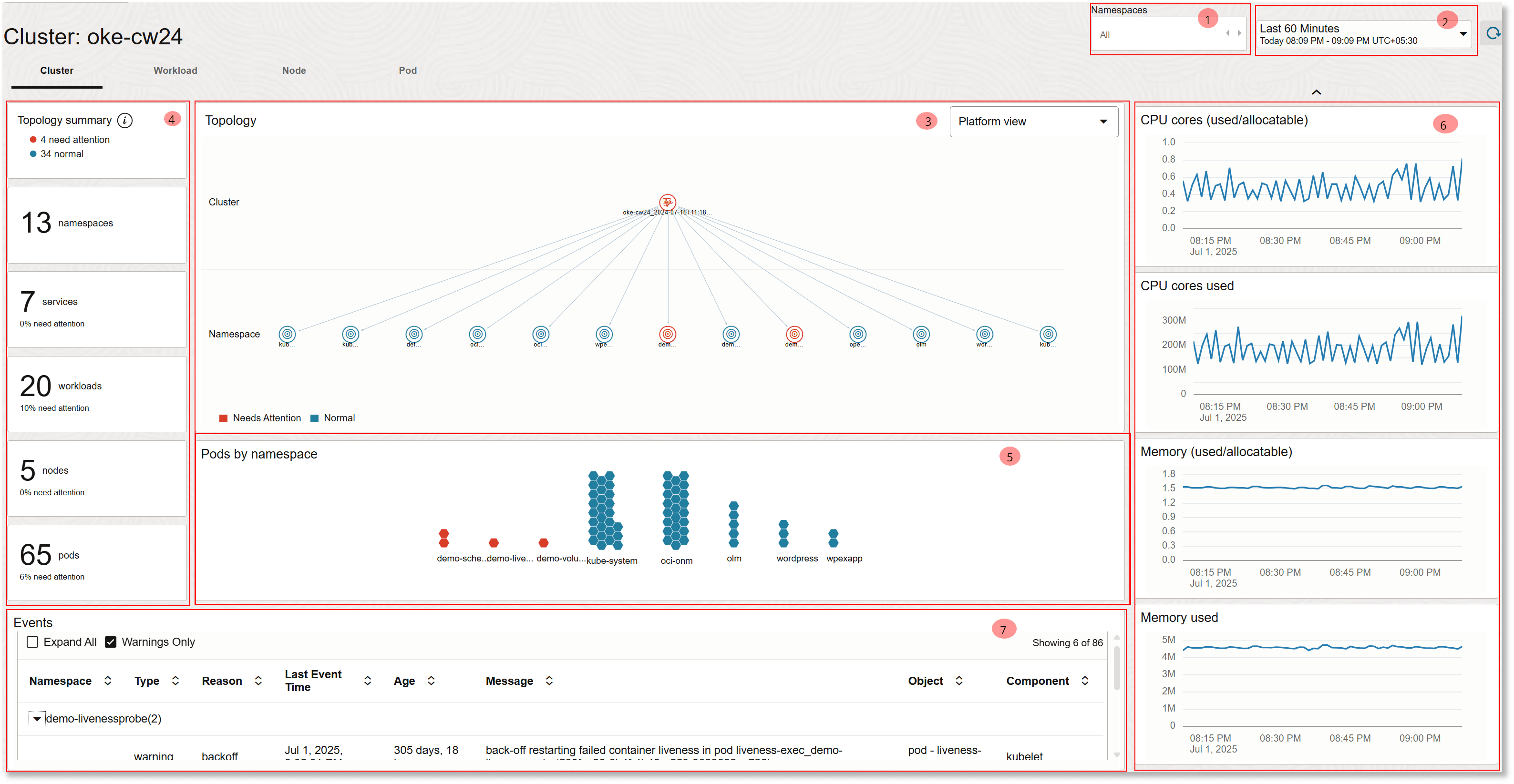

Exemple de vue de cluster de solutions Kubernetes :

La vue Cluster comprend les sections suivantes :

• Sélecteur d'heure (2 dans l'image) : il existe deux options de période, Last 60 Minutes (par défaut) et Last 24 Hours. Toute modification apportée dans la période aura une incidence sur les événements et les widgets du panneau de droite.

• Filtres (1 dans l'image) :

  • Filtre d'espaces de noms : permet de filtrer la vue par espace de noms Kubernetes.

• Topologie : (3 dans l'image) : les données d'objet collectées à partir de l'environnement Kubernetes sont affichées dans cette section. Cliquez avec le bouton droit de la souris sur un espace de noms pour l'ajouter au filtre. Ensuite, la vue de topologie change pour refléter les objets dans l'espace de noms qui inclut les charges globales et les noeuds. La topologie est basée sur l'heure actuelle et n'est pas affectée par les paramètres de période.

  La couleur de chaque objet de la topologie indique son statut dérivé d'événements d'avertissement actifs associés à l'objet ou à ses enfants. Par exemple, si un pod comporte un ou plusieurs événements d'avertissement, le code de couleur du pod devient RED et la charge globale correspondante (propriétaire du pod) et l'espace de noms est également réfléchi avec le même statut.

• Pods par espace de noms : (5 dans l'image) : pods disponibles dans la topologie. Pour plus de détails sur la couleur de chaque pod, voir le paragraphe ci-dessus.
• Récapitulatif du panneau de gauche (4 dans l'image) : le récapitulatif du panneau de gauche est basé sur l'heure actuelle et n'est pas affecté par les paramètres de période.
• Evénements : (7 dans l'image) cette section affiche les modifications d'état survenant dans le cluster Kubernetes sous la forme d'événements. Vous pouvez filtrer davantage les événements par Avertissements uniquement ou par Tout.

  Vous pouvez développer la section Evénements pour afficher le tableau au centre de la page.

• Widgets du panneau de droite (6 dans l'image) : ces widgets vous aident à surveiller l'état du système. The type of widgets available upon using the rotating scroll bar are CPU core (used/allocatable) in %, CPU core used, Memory (used/allocatable) in %, Memory used, Kubernetes system, OS health, Total API server requests, API server request duration, API response size, API request execution duration, etcd request duration, Network: bytes rx, Network: byts tx, Network Packet Rx Rate, Network: Packet Tx Rate, Network: Packet Rx Dropped Rate, and Network: Packet Tx Dropped Rate.

Vous pouvez développer chaque section pour afficher une visualisation plus grande et passer le curseur de la souris pour afficher plus de détails.

Vue de charge globale

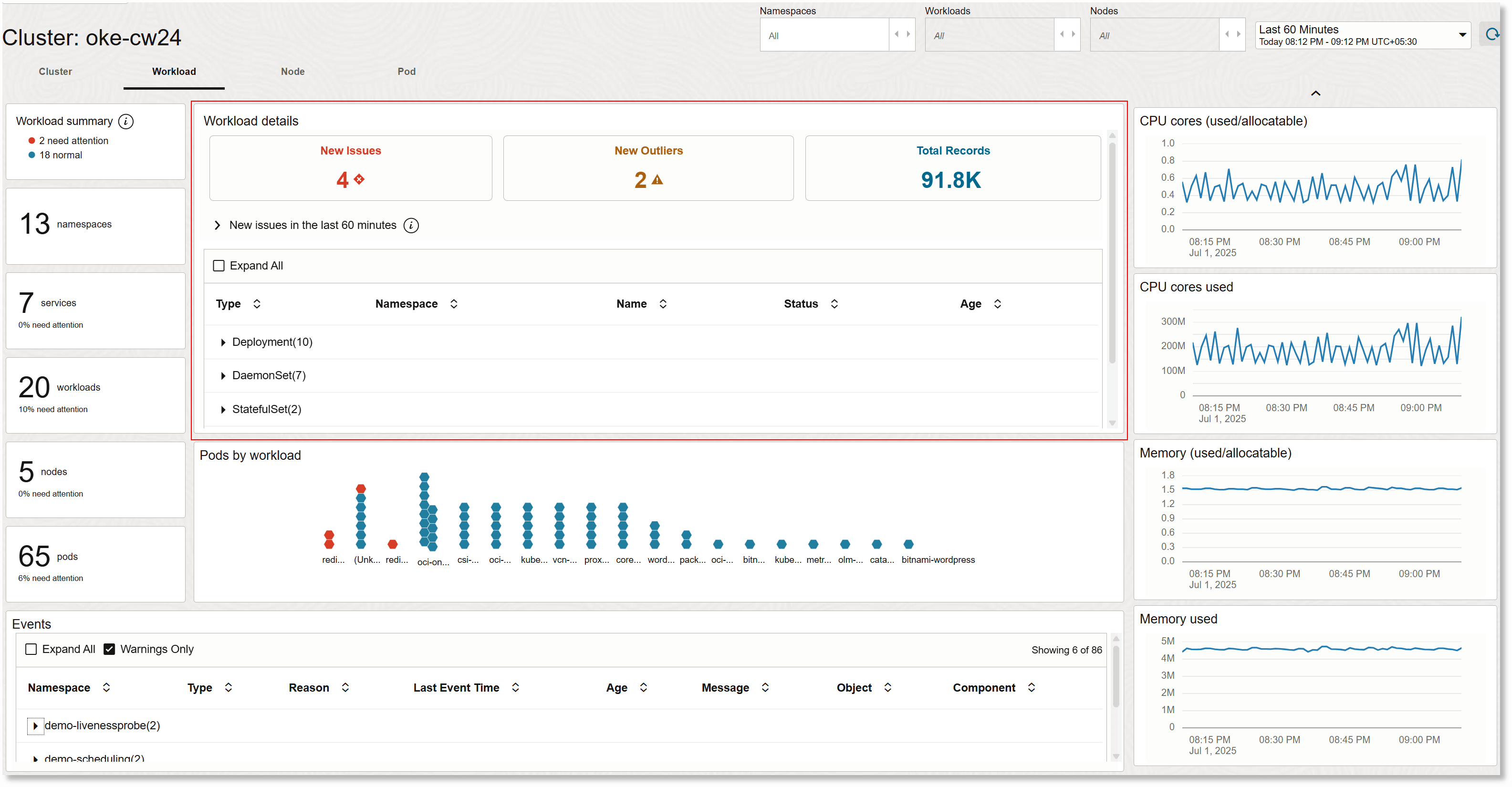

Exemple de vue de charge globale de solution Kubernetes :

Les sections Sélecteur d'heure, Evénements, Récapitulatif du panneau de gauche et Widgets du panneau de droite sont les mêmes que dans la vue de cluster. Le contexte de filtre d'espace de noms est conservé dans la vue de cluster, et un filtre supplémentaire pour les charges globales est également disponible dans cette vue. La section Pods par charge globale offre la vue des pods regroupés en fonction de la charge globale à laquelle ils appartiennent. En outre, la vue inclut les détails de la charge globale. Dans cette section, vous pouvez développer chaque type de charge globale pour afficher des informations détaillées sur l'espace de noms, le nom de la charge globale, son statut et son ancienneté.

Vue Noeud

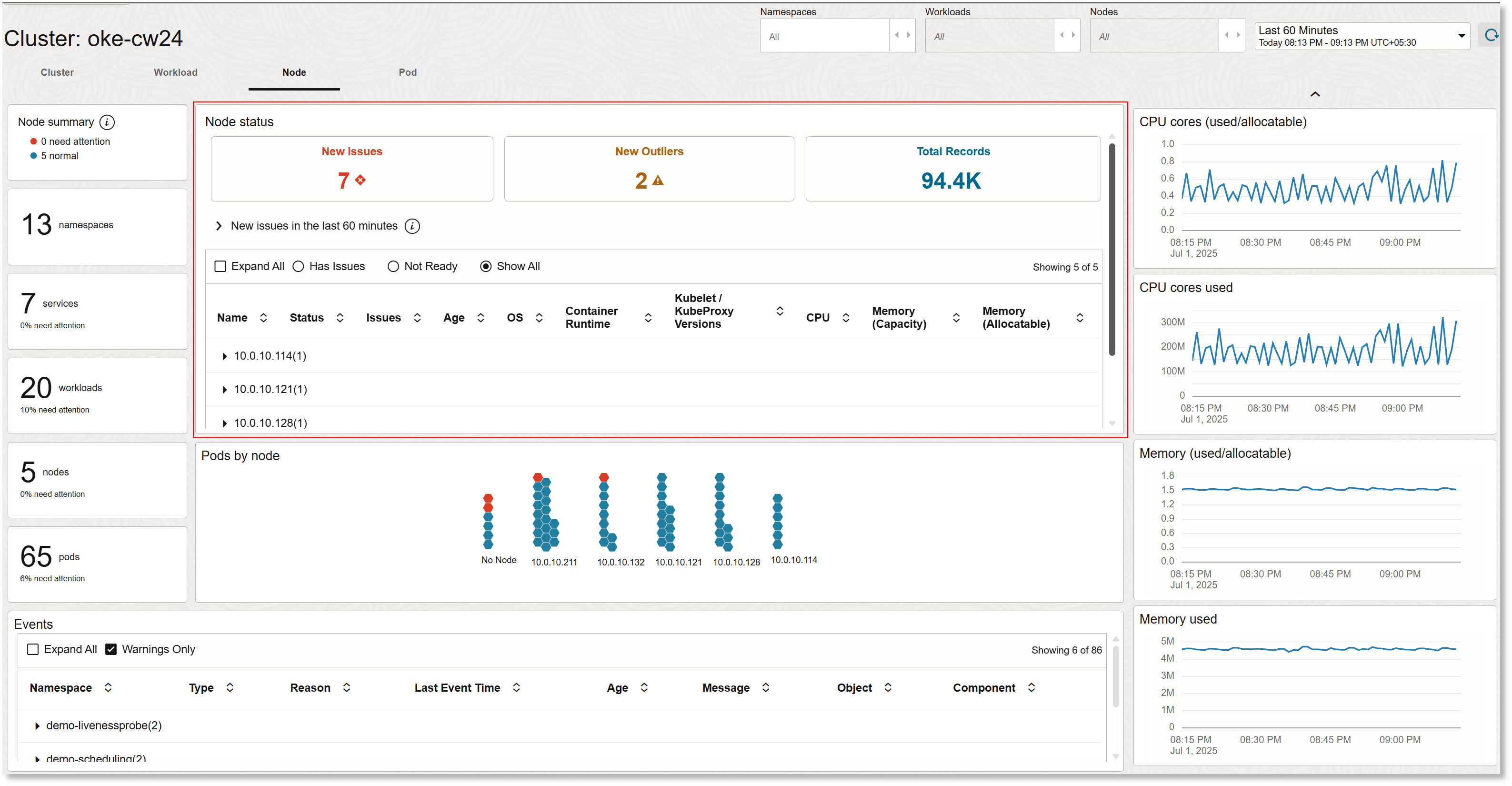

Exemple de vue de noeud de solution Kubernetes :

Les sections Sélecteur d'heure, Evénements, Récapitulatif du panneau de gauche et Widgets du panneau de droite sont les mêmes que dans la vue de cluster. Le contexte Filtre d'espace de noms et Filtre de charges de travail est conservé dans la vue Charges de travail et un filtre supplémentaire pour les noeuds est également disponible dans cette vue. La section Pods par noeud offre la vue des pods regroupés par noeud auquel ils appartiennent. En outre, la vue inclut le statut du noeud. Dans cette section, vous pouvez développer chaque noeud pour afficher des informations détaillées telles que le statut, les problèmes, l'âge, le système d'exploitation, l'exécution de conteneur, les versions kubelet / kubeproxy, la CPU, la mémoire (capacité) et la mémoire (allocable). Vous pouvez également afficher de manière sélective le statut des noeuds qui présentent des problèmes ou qui ne sont pas prêts.

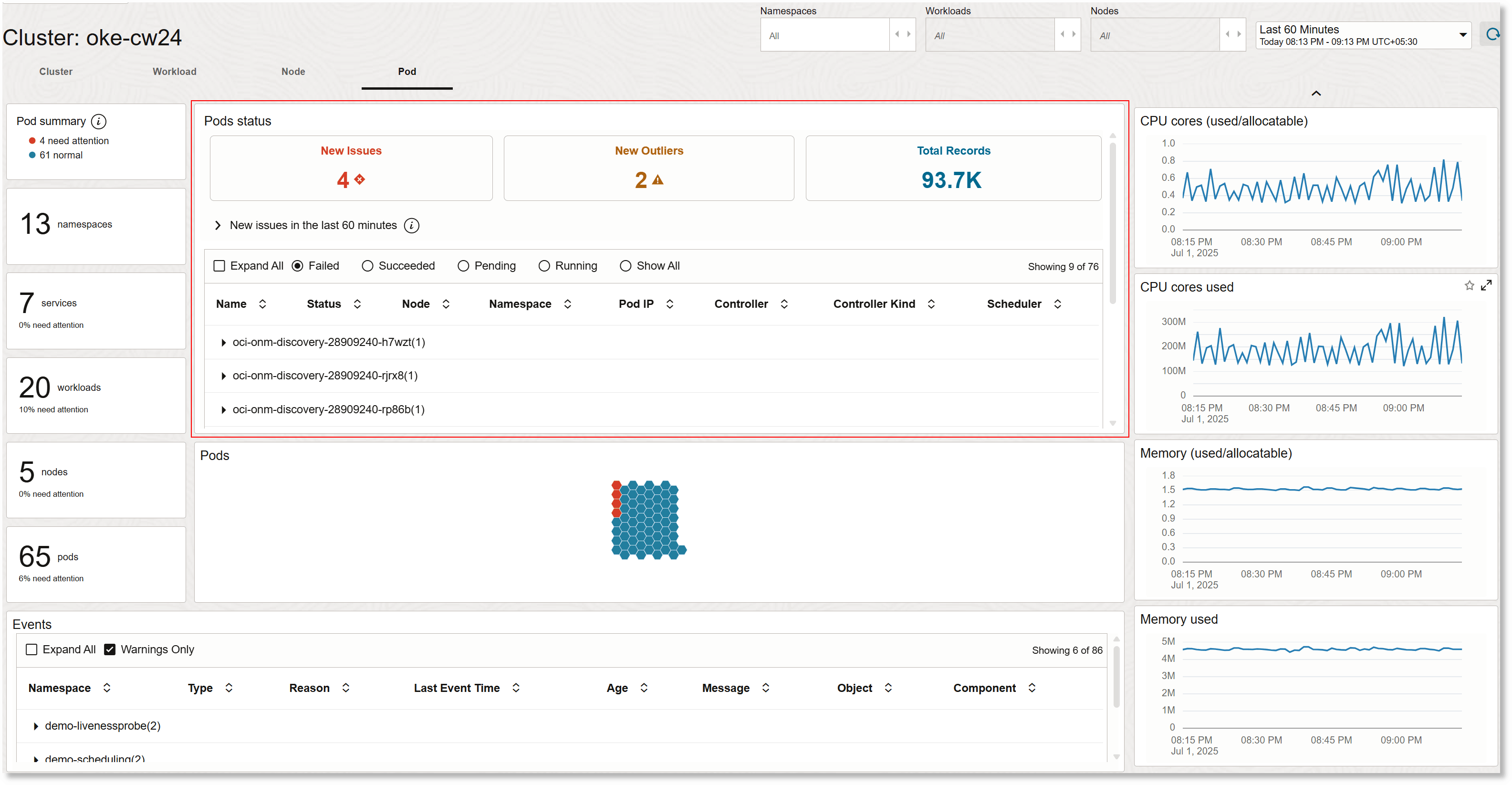

Exemple de vue de pod de solution Kubernetes :

Les sections Sélecteur d'heure, Evénements, Récapitulatif du panneau de gauche et Widgets du panneau de droite sont les mêmes que dans la vue de cluster. Le contexte de filtre d'espace de noms, de charge globale et de filtre de noeuds est conservé dans la vue de noeuds. La section Pods affiche les pods et leur statut en fonction de la sélection de filtre. En outre, la vue inclut le statut des pods. Dans cette section, vous pouvez développer chaque pod pour afficher des informations détaillées telles que le statut, le noeud, l'espace de noms, l'adresse IP de pod, le contrôleur, le type de contrôleur et le planificateur. Vous pouvez également visualiser de manière sélective les détails des pods en fonction de leur statut en cours, comme En cours d'exécution, Echec, Succès et En attente.

Créez un groupe dynamique pour permettre la collecte de journaux, de mesures et d'informations sur les objets :

ALL {instance.compartment.id = '<OKE_COMPARTMENT_OCID>'}
ALL {resource.type='managementagent', resource.compartment.id='<TELEMETRY_COMPARTMENT_OCID>'}

Créez des stratégies pour permettre au groupe dynamique d'effectuer des opérations de collecte de données :

allow dynamic-group <dynamic_group_name> to {LOG_ANALYTICS_LOG_GROUP_UPLOAD_LOGS} in compartment id <TELEMETRY_COMPARTMENT_OCID>
allow dynamic-group <dynamic_group_name> to use METRICS in compartment id <TELEMETRY_COMPARTMENT_OCID> WHERE target.metrics.namespace = 'mgmtagent_kubernetes_metrics'
allow dynamic-group <dynamic_group_name> to {LOG_ANALYTICS_DISCOVERY_UPLOAD} in tenancy

Pour plus d'informations sur les groupes dynamiques et les stratégies IAM, reportez-vous à Documentation OCI : gestion des groupes dynamiques et à Documentation OCI : gestion des stratégies.
