Activer les filtres

La boîte de dialogue Options de filtre affiche la liste des champs utilisés dans le graphique des statistiques temporelles. Activez la case à cocher Afficher les filtres de recherche. Vous pouvez sélectionner un ou plusieurs champs à afficher dans le panneau Filtre. Exemple de recherche :

*
| eval 'Raw Size (bytes)' = unit('Raw Size', byte)
| link Time, 'Entity Type'
| timestats name = 'Entity Types'
            sum(Count) as 'Number of Logs',
            sum('Raw Size (bytes)') as 'Log Size'
        by 'Entity Type'

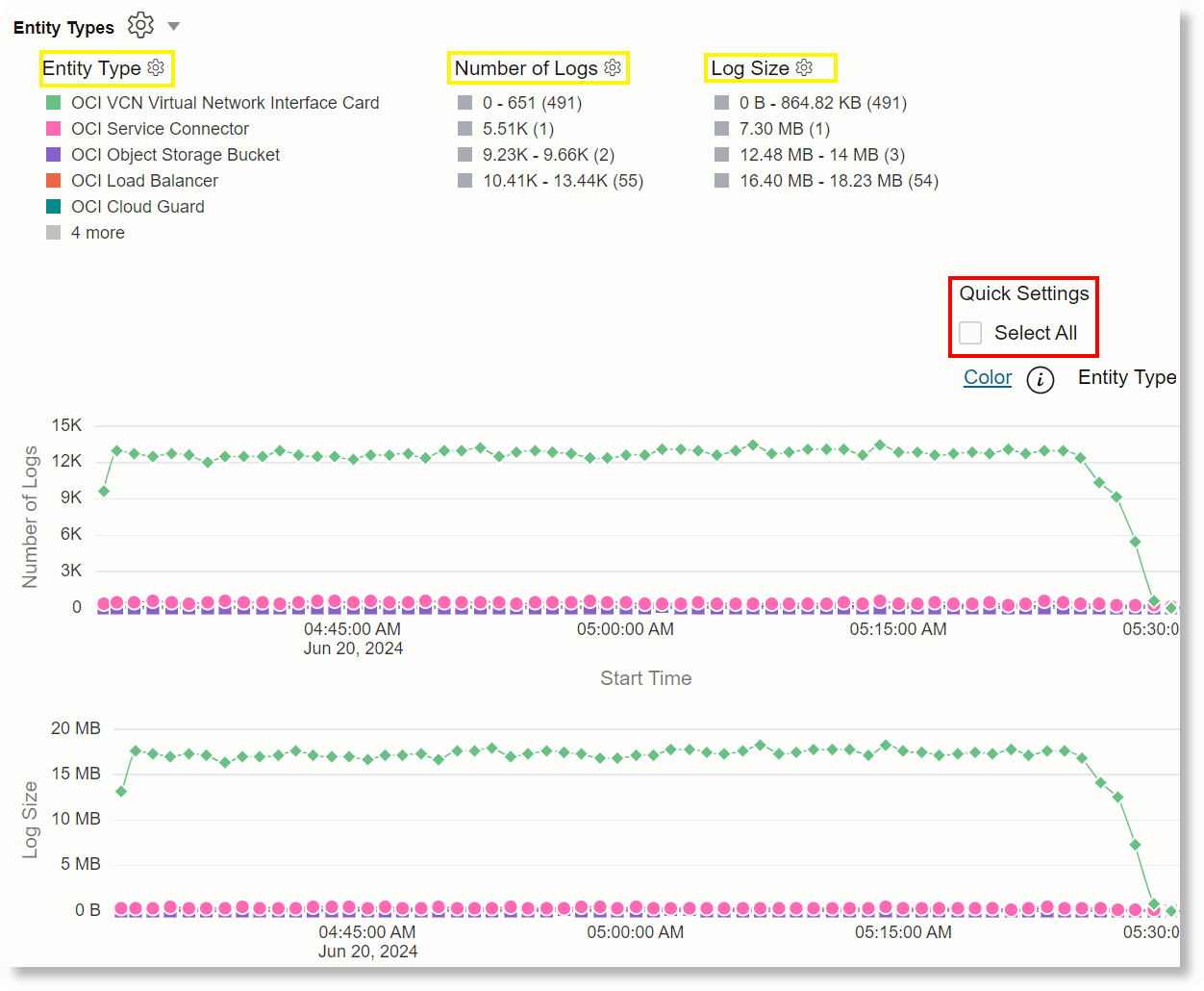

La boîte de dialogue Options de filtre affiche désormais les champs suivants générés par la commande timestats et les champs utilisés dans la clause by : Type d'entité, Nombre de journaux, Taille de journal.

Dans le panneau Champs, vous pouvez sélectionner un ou plusieurs filtres pour afficher uniquement ces points de données spécifiques. Vous pouvez réinitialiser le filtre en activant/désactivant l'option Tout sélectionner.

Une fois le filtre activé pour un champ spécifique, pour afficher la liste complète des valeurs d'un champ chaîne, cliquez sur l'icône Paramètres en regard du nom du champ.

Personnaliser les filtres

Accédez à la boîte de dialogue Personnaliser les filtres à partir du menu Paramètres en regard du titre du graphique de séries chronologiques.

Dans le cas des champs numériques, vous pouvez également personnaliser le filtre en cliquant sur l'icône Paramètres en regard du nom du champ numérique. La boîte de dialogue Personnaliser le filtre s'ouvre. Les options Méthode de calcul de plage suivantes sont disponibles :

• Par défaut : par défaut, la plage est fixée à un cinquième de la valeur maximale, puis arrondie à 2s, 3s, 4s, 5s ou 10s. Par exemple, si la valeur maximale est 48, la plage est 10. Then the buckets would be calculated as Below 0, Up to 9, 10 - 19, 20 - 29, 30 - 39, 40 - 49, Above 50.

• Logarithmique : pour utiliser des plages logarithmiques telles que 1 - 10, 10 - 100 et 1000 - 10000, remplacez la méthode de calcul de plage par logarithmique.

• Personnalisé : certains jeux de données nécessitent des plages de variables. Par exemple, considérez l'exigence de bucket CPU Average comme 0 - 30 % en cas de sous-utilisation, 30 - 80 % en cas d'utilisation effective, 80 - 95 % en cas d'avertissement et tout élément supérieur à 95 % en cas d'extrême fin. Pour configurer des plages de variables, vous pouvez indiquer des valeurs séparées par des virgules 30,80,95. Cela permet de créer les buckets 0-30, 30-80, 80-95, 95+.

Vous pouvez éventuellement activer la case à cocher Valeurs de regroupement <= 0 séparément afin de créer un bucket distinct pour les valeurs de champ inférieures ou égales à zéro.

Rechercher dans le filtre

Accédez à la boîte de dialogue Personnaliser les filtres à partir du menu Paramètres en regard du titre du graphique de séries chronologiques.

Pour les champs chaîne, vous pouvez saisir une clé dans le texte pour la recherche. Vous pouvez également fournir des expressions régulières pour la recherche. Par exemple, la recherche de e$ affichera toutes les valeurs de champ se terminant par la lettre e.

Cochez l'option Inverser pour afficher uniquement les valeurs qui ne correspondent pas aux critères.

Comprendre la syntaxe des temps de liaison

Dans le cas d'emploi détaillé des séries chronologiques Analyse des séries chronologiques à l'aide de la commande timestats, la requête suivante est utilisée :

'Log Source' = 'OCI VCN Flow Unified Schema Logs'
| link span=1day Time, Action
| timestats name="Trend of Action" sum(Count) as Records by Action

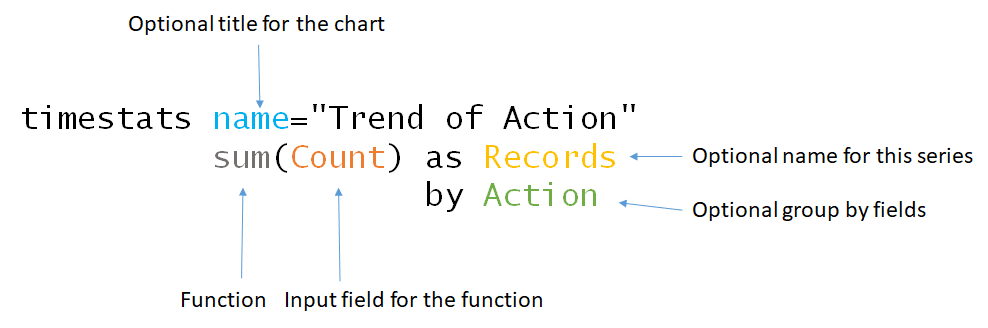

Certaines parties de la commande timestats dans l'exemple ci-dessus se présentent comme suit :

Vous pouvez utiliser les paramètres suivants dans la syntaxe de commande :

*
| eval 'Raw Size (bytes)' = unit('Raw Size', byte)
| link Time, 'Log Source'
| timestats avg('Raw Size (bytes)') as Size,
            sum(Count) as Records
         by 'Log Source'

Utilisation des champs dans les chronologies de lien

Il existe deux types de champs pouvant être utilisés pour une fonction timestats :

• Champ de propriété : tout champ utilisé dans la commande link ou créé à l'aide des commandes stats, eventstats, eval, lookup, nlp ou delta après link.

• Champ d'enregistrement de journal : champ défini dans la source de journal et existant dans l'enregistrement de journal. Vous pouvez faire directement référence à ces champs à partir d'une fonction timestats.

Seuls les champs de propriété sont autorisés dans une clause partielle. Les champs volumineux tels que Message, Contenu d'origine, Pile d'erreurs ne sont pas autorisés dans une fonction ou dans une clause partielle.

Création de graphiques pour un sous-ensemble de journaux : utilisez la commande addfields afin de générer des graphiques pour un sous-ensemble de données spécifique. Les champs utilisés dans addfields doivent être un champ de propriété. L'exemple suivant illustre l'utilisation de addfields :

*
| link Time, 'Log Source'
| addfields
   [ * | where 'Log Source' in ('Linux Audit Logs',
                                'Linux Secure Logs',
                                'Linux Syslog Logs',
                                'Linux Cron Logs')
       | timestats name = 'Linux Logs' sum(Count) as Records by 'Log Source'
   ],    [ * | where 'Log Source' not in ('Linux Audit Logs',
                                          'Linux Secure Logs',
                                          'Linux Syslog Logs',
                                          'Linux Cron Logs')
             | timestats name = 'Non Linux Logs' sum(Count) as Records by 'Log Source'
   ]

Spécification du nombre de graphiques à renvoyer : utilisez les paramètres topcount ou bottomcount pour indiquer le nombre de graphiques à renvoyer à l'interface utilisateur.

• topcount : lors du regroupement par champs, renvoie N nombre de groupes distincts avec les valeurs agrégées les plus élevées.
• bottomcount : lors du regroupement par champs, renvoie N nombre de groupes distincts avec les valeurs agrégées les plus petites.

Par exemple :

*
| link Time, 'Log Source'
| timestats topcount = 3 name = 'Top 3 Log Sources by Count'
            sum(Count) as 'Log Records'
        by 'Log Source'
| addfields
     [ * | where 'Log Source' in ('Linux Audit Logs', 'Linux Secure Logs', 'Linux Syslog Logs', 'Linux Cron Logs')
         | timestats bottomcount = 3 name = 'Bottom 3 Linux Logs'
                     sum(Count) as Records
                   by 'Log Source' ]

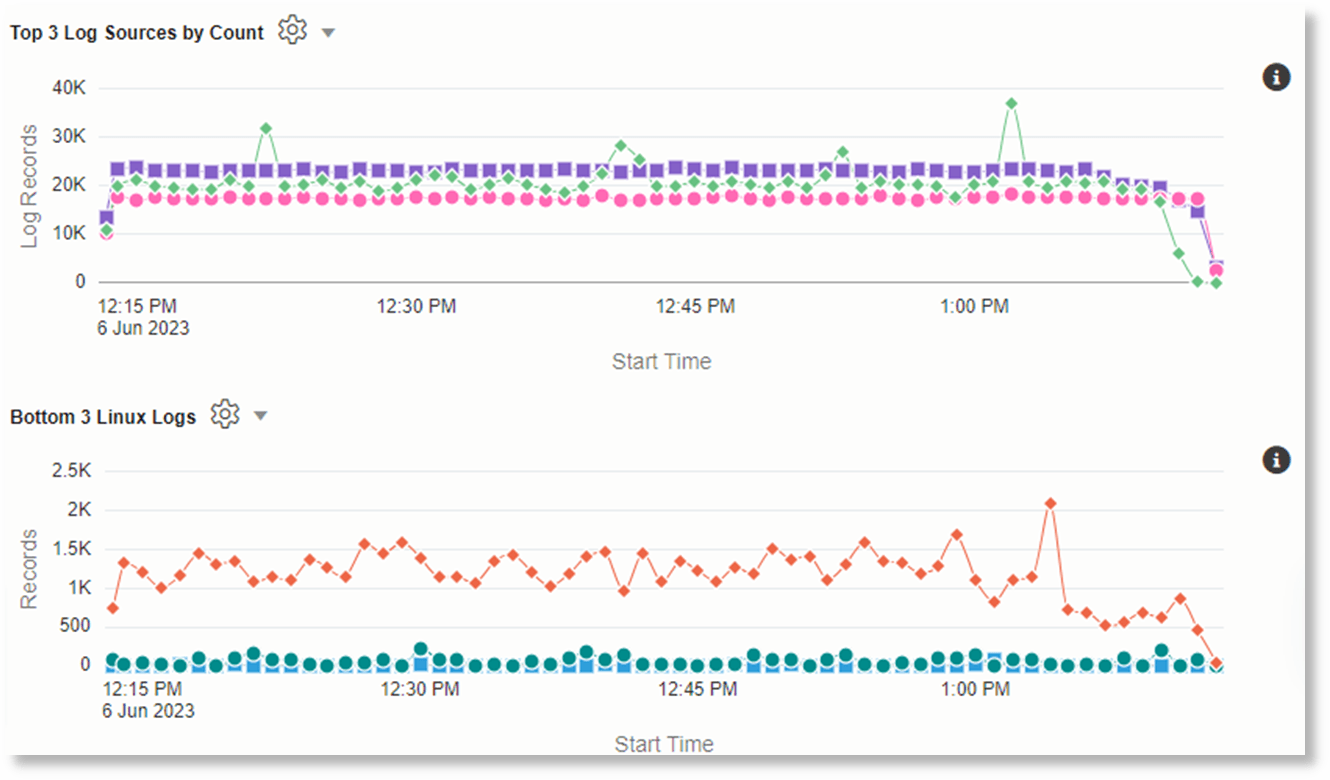

Les graphiques suivants sont générés suite à l'exécution de la requête ci-dessus :

Limites pour les séries chronologiques

• Nombre de champs dans la clause by : jusqu'à quatre champs sont autorisés dans la clause by.

• Champs autorisés : évitez d'utiliser des champs volumineux dans la fonction et dans la clause by. Les champs Message, Détails supplémentaires, Pile d'erreurs et Contenu du journal d'origine sont des exemples de champs volumineux.

• Valeurs NULL : les horodatages alignent les valeurs de la table de liens à l'aide des valeurs de la colonne Heure de début. Par exemple, un champ Durée peut avoir des valeurs uniquement pour 10:06 AM, 10:10 AM et 1:12pm. Dans le cadre de l'alignement, une commande timestats avg(Duration) calcule la moyenne des valeurs 10:06 AM et 10:10 AM en une seule moyenne pour 10:00am. Comme il n'y a pas de valeurs pour 11h et 12h, elles sont remplies de zéros. La valeur 1:12pm est placée à l'intervalle 1 PM.

  L'intervalle d'alignement réel dépend de l'intervalle utilisé pour la requête. Un intervalle peut être spécifié explicitement à l'aide du paramètre span.

• Nombre de valeurs de série temporelle : seule la commande 100 series per timestats est renvoyée. Voici quelques exemples illustrant cette limite :

  • La commande timestats sum(Count) as Records by 'Log Source' renvoie uniquement les 100 principales sources de journal. Les 100 premiers sont identifiés en triant d'abord les valeurs de chaque série temporelle de source de journal, puis en triant ces séries temporelles. Cela signifie que si les enregistrements d'une source de journal contiennent tous les zéros et un seul pic important, cela est inclus dans les résultats renvoyés.
  • La commande timestats sum(Count) as Records by 'Log Source', Label renvoie les 100 combinaisons unique principales de la source de journal et de l'étiquette.

  Si des résultats partiels sont renvoyés, une icône d'informations en regard de la série temporelle indique le nombre total de séries générées.

  Voici quelques-unes des options permettant de gérer un grand nombre de valeurs de séries temporelles :

  • Utilisez la commande addfields pour filtrer les valeurs spécifiques à utiliser dans les timestats.
  • Utilisez topcount ou bottomcount pour renvoyer les 100 premiers ou les 100 derniers graphiques.
  • Utilisez la commande timecluster pour mettre en cluster les séries temporelles. Cela réduit le nombre de dossiers, car seuls les échantillons représentatifs sont renvoyés.

Options de configuration pour les graphiques de séries chronologiques

Comme pour les histogrammes, les options suivantes sont disponibles pour l'exploration à l'aide des graphiques. Cliquez sur l'icône Options de graphique :

• Masquer/Afficher les graphiques : vous pouvez masquer ou afficher un graphique.

• Sélectionner le type de graphique : vous pouvez choisir parmi différents types de graphique.

• Ajuster la hauteur et la largeur du graphique : vous pouvez augmenter la hauteur du graphique à l'aide de l'option Hauteur. Faites glisser la commande Largeur pour augmenter ou diminuer la largeur des graphiques. S'il existe plusieurs fonctions, la réduction de la largeur entraînerait l'affichage d'un plus grand nombre de graphiques sur la même ligne. A pleine largeur, tous les graphiques sont affichés en lignes individuelles. Si vous réduisez la largeur, les dossiers sont organisés dans plusieurs colonnes.

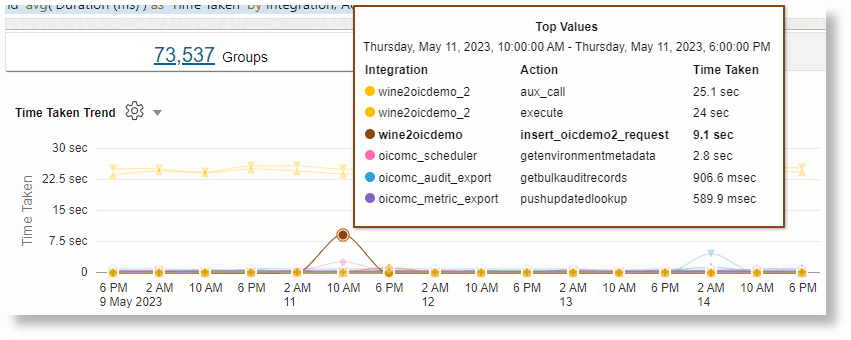

• Corrélation entre graphiques : vous pouvez utiliser l'option de graphique Afficher les info-bulles corrélées pour afficher les info-bulles corrélées entre les graphiques.

En outre, vous pouvez utiliser les options suivantes pour configurer vos graphiques :

• Contrôle de légende : vous pouvez activer ou désactiver les légendes à l'aide de l'option Afficher la légende des options de graphique.

• Filtres de graphique : vous pouvez utiliser les filtres pour analyser de manière interactive les séries temporelles. Activez les filtres en cliquant sur Options de graphique, Filtres et Afficher les filtres de recherche. Les options de filtre affichent la liste des champs utilisés dans le graphique des statistiques temporelles. Vous pouvez sélectionner un ou plusieurs champs à afficher dans le panneau Filtre. Une fois que vous avez sélectionné les options de filtre, les champs générés par la commande timestats ainsi que les champs utilisés dans la clause by sont affichés au-dessus du graphique.

  Sélectionnez un ou plusieurs filtres pour afficher uniquement ces points de données spécifiques. Vous pouvez réinitialiser la sélection de filtre en activant/désactivant l'option Tout sélectionner.

• Rechercher et personnaliser des filtres : cliquez sur l'icône Options en regard d'un nom de filtre pour afficher la liste complète des valeurs de ce filtre. Vous pouvez saisir le texte à rechercher. Vous pouvez également fournir des expressions régulières pour la recherche. Par exemple, la recherche de e$ affichera tous les résultats qui se terminent par la lettre e.

  Cochez l'option Inverser pour afficher uniquement les valeurs qui ne correspondent pas aux critères.

• Sélectionner des couleurs : vous pouvez configurer la couleur de chaque série temporelle.

  Tenez compte de la requête suivante qui affiche la tendance de chaque élément Status dans les journaux d'audit OCI :

  Status != null and 'Log Source' = 'OCI Audit Logs'
  | link Time, Status
  | timestats sum(Count) as 'Number of Hits' by Status

  Le graphique affiche les valeurs de statut et leur couleur par défaut. Les valeurs du champ Statut sont 200, 201, 404, 409, 204 et 400.







  Activez les filtres à l'aide des options de graphique pour afficher l'option de couleur en regard du graphique.







  Cliquez sur le lien Couleur, sélectionnez le champ Status et sélectionnez une palette ayant autant de couleurs que de valeurs à configurer.







  Mettez à jour chaque expression de couleur avec la valeur ou une expression régulière que vous souhaitez mettre en correspondance.







  Vous pouvez répéter ce processus pour chaque champ de la liste déroulante Couleur pour configurer les couleurs.

Comprendre le fonctionnement du lien timecluster

Le clustering examine chaque série temporelle ayant une forme et des valeurs similaires. Voici quelques-unes des caractéristiques utilisées pour regrouper les séries temporelles :

• Pics et vallées de la série chronologique : les séries chronologiques avec des pics et des vallées similaires ont tendance à être regroupées.

• Valeurs à chaque point : même si deux séries temporelles présentent des pics similaires, elles peuvent tout de même tomber dans des clusters différents, si les valeurs sont éloignées les unes des autres.

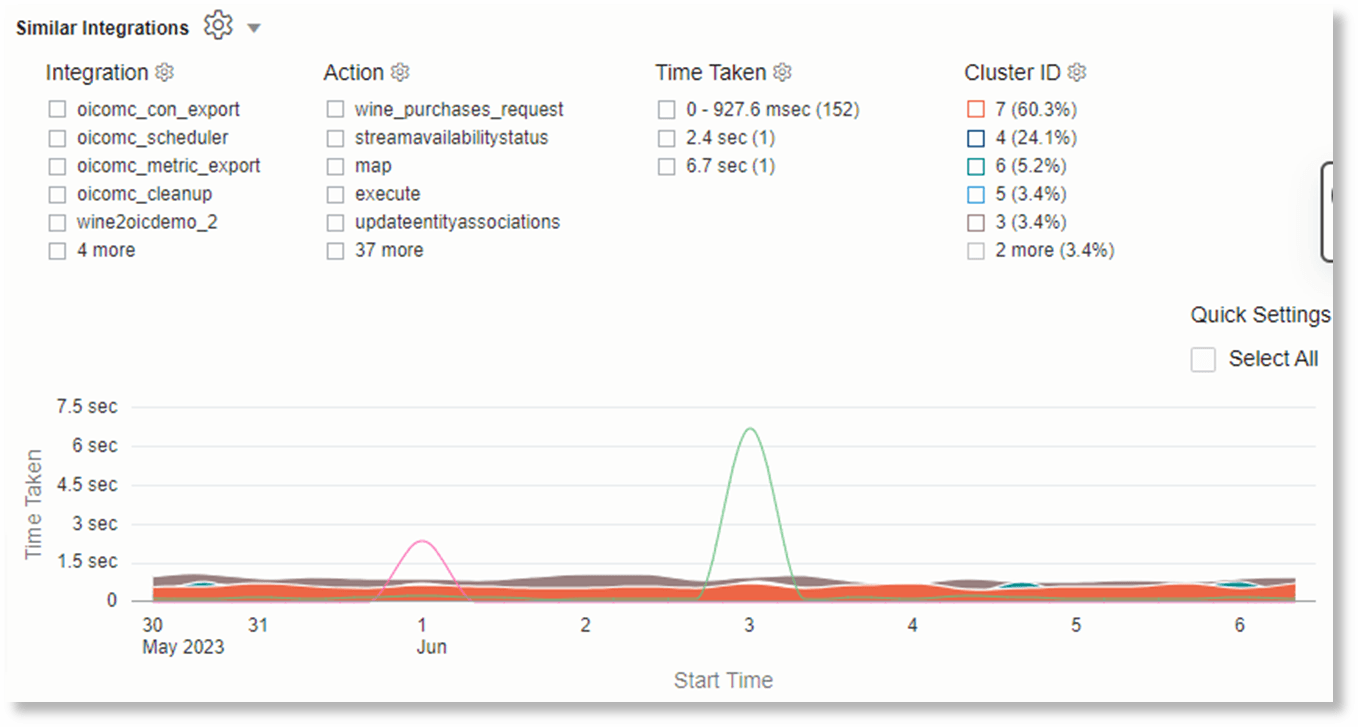

Chaque cluster obtient les propriétés suivantes qui sont affichées dans la console :

La syntaxe et les options de timecluster sont similaires à celles de la commande timestats. Pour comprendre la syntaxe et les options de configuration des graphiques de séries temporelles, reportez-vous à Présentation de la syntaxe des statistiques temporelles de lien et à Options de configuration des graphiques de séries temporelles.

Pour obtenir un exemple de cas d'emploi du tracé d'une série chronologique à l'aide de timecluster, reportez-vous à la section Time Series Clustering.
