Reconfiguration de l'environnement réseau de l'appliance de cloud privé

L'environnement réseau est configuré lors de la configuration initiale de Private Cloud Appliance. Un administrateur de l'appareil peut mettre à jour cette configuration. Cependant, une planification minutieuse est recommandée, car ces paramètres définissent les connexions au réseau sur site et peuvent perturber les opérations du système.

Remarque

Il n'est pas pris en charge de désactiver l'authentification BGP en définissant le mot de passe BGP sur NULL :

PCA-ADMIN> edit networkConfig adminbgppassword=

Même si cette commande est exécutée avec succès, l'authentification BGP reste active et le mot de passe reste inchangé. Il ne s'agit pas d'une condition d'erreur mais d'une fonction de sécurité. Pour désactiver l'authentification BGP, vous devez le faire explicitement. La commande est la suivante :

PCA-ADMIN> edit networkConfig adminbgpauthentication=false
Important

Entrez les adresses IP des liaisons montantes telles qu'elles apparaissent dans la feuille de calcul de configuration réseau que vous avez renseignée en préparation. L'ordre d'entrée est important, en particulier lorsque plusieurs adresses IP sont ajoutées dans le même champ, car elles sont mappées avec des commutateurs de colonne vertébrale et de centre de données spécifiques dans la topologie de liaison montante.

Impossible de modifier les informations de gamme

Attention

La modification des informations de routage n'est pas prise en charge. Cela s'applique aux topologies réseau configurées avec un routage dynamique ou statique.

Mettre à jour les informations du noeud de gestion

Vous pouvez modifier les adresses IP et les noms d'hôte des noeuds de gestion.

Utiliser l'interface utilisateur Web de service

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Network Environment Information, cliquez sur l'onglet Management Nodes.

    Les détails des noeuds de gestion apparaissent.

  3. Dans le coin supérieur droit de la page, cliquez sur Modifier.

  4. Cliquez sur Suivant pour accéder à la page à modifier, puis mettez à jour les champs appropriés.

    Pour une description des champs, reportez-vous à la section Initial System Installation Checklist.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de la CLI de service

  1. Affichez les informations de configuration réseau actuelles à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

  2. Utilisez la commande edit NetworkConfig pour modifier l'un des paramètres de noeud de gestion suivants :

    • Adresse IP du noeud de gestion 1

    • Nom d'hôte du noeud de gestion 1

    • Adresse IP du noeud de gestion 2

    • Nom d'hôte du noeud de gestion 2

    • Adresse IP du noeud de gestion 3

    • Nom d'hôte du noeud de gestion 3

    • Adresse IP virtuelle du noeud de gestion

    • Nom d'hôte VIP du noeud de gestion

    PCA-ADMIN> edit NetworkConfig mgmt01Ip100g=172.n.n.190 mgmt02Ip100g=172.n.n.191
JobId: 52f5177d-402a-4a52-98fe-1cff9c1f26be

Mise à jour de la configuration des liaisons montantes du centre de données

Vous pouvez modifier les paramètres de la connexion physique entre Private Cloud Appliance et le réseau sur site.

Attention

La reconfiguration de la connexion au centre de données entraîne une interruption de toute la connectivité réseau vers et depuis l'appareil. Aucun trafic réseau n'est possible lorsque les connexions physiques sont reconfigurées. Toutes les connexions sont automatiquement restaurées lorsque la mise à jour de la configuration est terminée.

Utiliser l'interface utilisateur Web de service

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Network Environment Information, cliquez sur l'onglet Uplink.

    Les détails de liaison montante apparaissent.

  3. Dans le coin supérieur droit de la page, cliquez sur Modifier.

  4. Cliquez sur Suivant pour accéder à la page à modifier, puis mettez à jour les champs appropriés.

    Pour une description des champs, reportez-vous à la section Initial System Installation Checklist.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de la CLI de service

  1. Affichez les informations de configuration réseau actuelles à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

  2. Utilisez la commande edit NetworkConfig pour modifier l'un des paramètres de liaison montante de centre de données suivants :

    • Vitesse du port de liaison montante

    • Nombre de ports de liaison montante

    • MTU de VLAN de liaison montante

    • Port de liaison montante FEC

    PCA-ADMIN> edit NetworkConfig uplinkPortCount=2
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve

Mise à jour de la configuration du réseau d'administration

Si vous utilisez le réseau d'administration facultatif, vous pouvez mettre à jour les paramètres à l'aide de ces procédures.

Attention

Si vous n'utilisez pas actuellement de réseau d'administration distinct, la page Informations sur l'environnement réseau de l'interface utilisateur Web de service n'affichera aucun onglet Réseau d'administration ni aucun des paramètres de configuration associés. La sortie de commande dans la CLI de service n'affiche aucun paramètre de réseau d'administration non plus. Vous devez d'abord activer le réseau d'administration.

Lorsqu'un réseau d'administration est configuré, il ne peut pas être à nouveau désactivé.

Pour des informations générales sur la configuration du réseau d'administration, reportez-vous à la section Data Center Network Configuration Guidelines. Pour une description des paramètres du réseau d'administration, reportez-vous à la section Initial System Installation Checklist.
Utiliser l'interface utilisateur Web de service

Scénario 1 : Réseau d'administration désactivé

Si vous devez activer et configurer un réseau d'administration distinct, procédez comme suit :

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans le coin supérieur droit de la page, cliquez sur Modifier.

  3. Dans l'assistant, accédez à l'onglet Réseau d'administration et définissez la gestion réseau d'administration sur Activer.

  4. Entrez tous les paramètres requis dans les champs respectifs du formulaire.

  5. Cliquez sur Enregistrer les modifications.

Scénario 2 : Réseau d'administration activé

Si vous avez déjà configuré un réseau d'administration distinct et que vous devez modifier ses paramètres, procédez comme suit :

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Network Environment Information, cliquez sur l'onglet Admin Network.

    Les détails du réseau d'administration apparaissent.

  3. Dans le coin supérieur droit de la page, cliquez sur Modifier.

  4. Cliquez sur Suivant pour accéder à la page à modifier, puis mettez à jour les champs appropriés.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de la CLI de service

  1. Si vous n'utilisez pas actuellement un réseau d'administration distinct, la sortie de la CLI n'affichera aucun paramètre de réseau d'administration. Activez d'abord le réseau d'administration.

  2. Affichez les informations de configuration réseau actuelles à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 4
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.10.10.97,10.10.10.101
  Spine2 Ip = 10.10.10.99,10.10.10.103
  Uplink Netmask = 255.255.255.254,255.255.255.254
  Management VIP Hostname = mypca
  Management VIP = 10.10.10.107
  NTP Server(s) = 10.80.211.105,10.211.17.1,10.68.48.1
  Uplink Port Fec = auto
  Public Ip range/list = 10.10.10.114/31,10.10.10.116/31,10.10.10.118/31,10.10.10.120/31,10.10.10.122/31,10.10.10.124/31,10.10.10.126/32
  Management Node1 Hostname = pcamn01
  Management Node2 Hostname = pcamn02
  Management Node3 Hostname = pcamn03
  Management Node1 Ip = 10.10.10.108
  Management Node2 Ip = 10.10.10.109
  Management Node3 Ip = 10.10.10.110
  Object Storage Ip = 10.10.10.113
  Enable Admin Network = true
  Admin Port Speed = 100
  Admin Port Count = 1
  Admin Vlan Mtu = 9216
  Admin Port Fec = auto
  Admin VLAN = 3915
  Admin Spine1 Ip = 10.25.0.111
  Admin Spine2 Ip = 10.25.0.112
  Admin Spine VIP = 10.25.0.110
  Admin Netmask = 255.255.255.0
  Admin Hsrp Group = 152
  Static Routing = false
  Uplink VLAN = 3911
  Peer1 Asn = 50000
  Peer1 Ip = 10.10.10.96,10.10.10.98
  Oracle Asn = 136025
  Bgp Topology = mesh
  Peer2 Asn = 50000
  Peer2 Ip = 10.10.10.100,10.10.10.102
  BGP Authentication = false
  BGP KeepAlive Timer = 60
  BGP Holddown Timer = 180
  Network Config Lifecycle State = ACTIVE
  admin DNS Address1 = 10.25.0.1
  admin Management Node1 Hostname = pcamn01admin.example.com
  admin Management Node2 Hostname = pcamn02admin.example.com
  admin Management Node3 Hostname = pcamn03admin.example.com
  admin Management Node1 Ip = 10.25.0.101
  admin Management Node2 Ip = 10.25.0.102
  admin Management Node3 Ip = 10.25.0.103
  admin Management VIP Hostname = mypcaadmin.example.com
  admin Management VIP = 10.25.0.100

  3. Utilisez la commande edit NetworkConfig pour modifier l'un des paramètres réseau d'administration suivants :

    Conseil

    Entrez edit networkConfig ? pour afficher les paramètres disponibles pour modification.

    • Activation du réseau d'administration

    • Adresse IP virtuelle d'administration et nom d'hôte du cluster de noeuds de gestion

    • Adresse IP d'administration et nom d'hôte du noeud de gestion 1-3

    • Adresse IP DNS d'administration 1-3

    • Nombre de ports admin, vitesse, FEC

    • CIDR d'administration

    • VLAN et MTU d'administration

    • Adresse IP de la passerelle d'administration

    • Administrateur - Masque de réseau

    • Adresse IP d'administration Spine 1+2

    • Adresse IP virtuelle d'administration de colonne vertébrale

    PCA-ADMIN> edit NetworkConfig adminPortSpeed=25
JobId: 62f8137f-772a-4a52-98f4-1cfv9c1f24te

PCA-ADMIN> edit NetworkConfig adminCidr=10.25.0.1/24
JobId: 861381ae-cc63-44a2-a66e-8e095e4a99f9

Mise à jour des informations du serveur NTP

Remarque

Vous pouvez vérifier le statut de connexion NTP d'un système en cours d'exécution à tout moment. Dans l'interface utilisateur Web de service, elle est affichée dans l'onglet NTP de la page Informations sur l'environnement réseau. Dans la CLI de service, vous pouvez exécuter la commande suivante :

PCA-ADMIN> checkNtpServers
Data:
  id              Accessible
  --              ----------
  10.64.0.252     true
  192.0.2.2       true

Vous pouvez modifier ou ajouter des adresses IP pour les serveurs NTP.

Utiliser l'interface utilisateur Web de service

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Network Environment Information, cliquez sur l'onglet NTP.

    Les détails du NTP apparaissent.

  3. Dans le coin supérieur droit de la page, cliquez sur Modifier.

  4. Cliquez sur Suivant pour accéder à la page à modifier, puis mettez à jour les champs appropriés.

    Pour une description des champs, reportez-vous à la section Initial System Installation Checklist.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de la CLI de service

  1. Affichez les informations de configuration réseau actuelles à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

  2. Utilisez la commande edit NetworkConfig pour modifier les serveurs NTP. Entrez plusieurs adresses IP en les séparant par une virgule :

    PCA-ADMIN> edit NetworkConfig ntpIps=100.n.n.254,100.n.n.253
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve

Mise à jour des informations du serveur DNS

Vous pouvez modifier ou ajouter des adresses IP pour les serveurs DNS.

Utiliser l'interface utilisateur Web de service

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Network Environment Information, cliquez sur l'onglet DNS.

    Les détails du DNS apparaissent.

  3. Dans le coin supérieur droit de la page, cliquez sur Modifier.

  4. Cliquez sur Suivant pour accéder à la page à modifier, puis mettez à jour les champs appropriés.

    Pour une description des champs, reportez-vous à la section Initial System Installation Checklist.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de la CLI de service

  1. Affichez les informations de configuration réseau actuelles à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

  2. Utilisez la commande edit NetworkConfig pour modifier les adresses IP DNS :

    • DNS IP1

    • DNS IP2

    • DNS IP3

    PCA-ADMIN> edit NetworkConfig DnsIp2=206.n.n.2
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve

Mise à jour de la configuration d'une adresse IP publique

Vous pouvez ajouter des adresses IP publiques ou modifier les adresses IP actuellement configurées.

Attention

La modification des adresses IP publiques en cours d'utilisation peut entraîner une interruption du système.

Utiliser l'interface utilisateur Web de service

  1. Dans le menu de navigation, cliquez sur Environnement réseau.

  2. Dans la page Network Environment Information, cliquez sur l'onglet Uplink.

    Les détails de liaison montante apparaissent.

  3. Dans le coin supérieur droit de la page, cliquez sur Modifier.

  4. Cliquez sur Suivant pour accéder à la page à modifier, puis mettez à jour les champs appropriés.

    Pour une description des champs, reportez-vous à la section Initial System Installation Checklist.

  5. Cliquez sur Enregistrer les modifications.

Utilisation de la CLI de service

  1. Affichez les informations de configuration réseau actuelles à l'aide de la commande show NetworkConfig.

    PCA-ADMIN> show NetworkConfig
Data:
  Uplink Port Speed = 100
  Uplink Port Count = 2
  Uplink Vlan Mtu = 9216
  Spine1 Ip = 10.n.n.12
  Spine2 Ip = 10.n.n.13
  Uplink Netmask = 255.255.255.0
  Management VIP Hostname = ukpca01mn
  Management VIP 100g = 10.n.n.8
  NTP Server(s) = 100.n.n.254
  Uplink Port Fec = auto
  Public Ip range/list = 10.n.n.2/32,10.n.n.3/32,10.n.n.4/32,10.n.n.5/32,10.n.n.6/32,10.n.n.7/32
  DNS Address1 = 206.n.n.1
  DNS Address2 = 206.n.n.2
  DNS Address3 = 10.n.n.197
  Management Node1 Hostname = ukpca01-mn1
  Management Node2 Hostname = ukpca01-mn2
  Management Node3 Hostname = ukpca01-mn3
  100g Management Node1 Ip = 10.n.n.9
  100g Management Node2 Ip = 10.n.n.10
  100g Management Node3 Ip = 10.n.n.11
  Object Storage Ip = 10.n.n.1
  Enable Admin Network = false
  Static Routing = true
  Spine VIP = 10.n.n.14
  Uplink Gateway = 10.n.n.1
  Uplink VLAN = 799
  Uplink Hsrp Group = 61
  BGP Authentication = false

  2. Utilisez la commande edit NetworkConfig pour modifier les adresses IP publiques ou l'adresse IP publique du stockage d'objets :

    • Adresse IP publique Object Storage

    • Liste/plage d'adresses IP publiques

    PCA-ADMIN> edit NetworkConfig PublicIps= 10.n.n.17/32,10.n.n.18/32,10.n.n.19/32
JobId: 42f5137f-122a-4a52-98fe-1cfv9c1f26ve

Configuration des paramètres de proxy de l'appareil

La procédure de configuration initiale de l'appareil, telle que décrite dans la section Completing the Initial Setup and Configuration, ne permet pas d'ajouter une configuration de proxy à l'échelle du système. Cependant, certains services de plate-forme et d'infrastructure nécessitent une connectivité aux adresses en dehors de l'environnement de l'appareil. Par exemple, pour une fédération avec un fournisseur d'identités, les services IAM et Admin doivent acquérir des métadonnées à partir de ce serveur externe (pour les utilisateurs de l'enclave de calcul et de l'enclave de service respectivement). Si le trafic réseau passe par un serveur proxy dans le centre de données, les demandes entre l'appareil et le serveur externe ne peuvent pas être traitées correctement.

Pour activer la communication réseau externe via un serveur proxy de centre de données, ajoutez la configuration proxy à la configuration réseau de l'appareil. Assurez-vous que la procédure de configuration initiale de l'appareil est terminée en premier.

Utiliser l'interface utilisateur Web de service

  1. Dans le menu de navigation Configuration PCA, cliquez sur Détails de l'appareil.

    La page Détails de l'appliance contient des propriétés système telles que le domaine, la région et le domaine.

  2. Pour configurer un proxy au niveau de l'appareil, cliquez sur le bouton Set Rack-Wide Proxy dans l'angle supérieur droit.

    Une fenêtre de configuration de proxy apparaît.

  3. Renseignez les paramètres de configuration du proxy :

    • Nom du proxy : entrez le nom de domaine complet du serveur proxy.

    • Hôte proxy : entrez l'adresse IP du serveur proxy.

    • Port proxy : entrez le numéro de port utilisé par le serveur proxy pour le routage des demandes.

    • Nom d'utilisateur proxy : si nécessaire, entrez un nom d'utilisateur pour l'authentification auprès du serveur proxy.

    • Mot de passe du proxy : si nécessaire, entrez le mot de passe du nom utilisateur du proxy.

    • Mot de passe de confirmation du proxy : si nécessaire, saisissez à nouveau le mot de passe du proxy pour confirmation.

    Les paramètres de nom d'utilisateur et de mot de passe sont facultatifs si le serveur proxy requiert une authentification. Les détails sont stockés dans le service secret (Vault), où les services peuvent les extraire en toute sécurité pour établir leur connexion externe.

  4. Cliquez sur Set Rack-Wide Proxy pour enregistrer la configuration du proxy.

    La configuration du proxy s'affiche dans un onglet distinct de la page Détails de l'appareil.

  5. Pour supprimer la configuration de proxy de l'appareil, accédez à la page Détails de l'appareil et cliquez sur Effacer le proxy au niveau du rack dans l'angle supérieur droit.

  6. Si vous devez modifier la configuration de proxy stockée, supprimez-la et remplissez à nouveau la fenêtre de configuration de proxy avec les paramètres corrects.

Utilisation de la CLI de service

  1. Ajoutez les détails de configuration de proxy à l'aide de la commande setProxy.

    Syntaxe (saisie sur une seule ligne) :

    PCA-ADMIN> setProxy
proxyName=<proxy_fqdn>
proxyHost=<proxy_ip>
proxyPort=<proxy_port>
proxyUsername=<proxy_user>
proxyPassword=<proxy_password>
proxyConfirmPassword=<proxy_password>

    Exemple :

    PCA-ADMIN> setProxy proxyName=myproxy.example.com
proxyHost=172.16.0.100
proxyPort=8080
proxyUsername=proxyuser
proxyPassword=********
proxyConfirmPassword=********

    Les paramètres de nom d'utilisateur et de mot de passe sont facultatifs si le serveur proxy requiert une authentification. Les détails sont stockés dans le service secret (Vault), où les services peuvent les extraire en toute sécurité pour établir leur connexion externe.

  2. Pour supprimer la configuration de proxy de l'appliance, entrez la commande clearProxy. Aucun paramètre de commande n'est requis.

  3. Si vous devez modifier la configuration de proxy stockée, exécutez à nouveau la commande setProxy avec les paramètres corrects.

Activation de la connectivité IPv6 externe

La connexion entre Private Cloud Appliance et le réseau sur site peut éventuellement être configurée pour prendre en charge le trafic IPv6. Il s'agit d'une implémentation à double pile, ce qui signifie qu'une configuration de base IPv4 est appliquée lors de l'installation et de la configuration initiales du système et que la prise en charge de IPv6 est activée en parallèle.

Important

La connectivité de réseau virtuel IPv6 n'est actuellement prise en charge que pour les instances de calcul avec des cartes d'interface réseau virtuelles SR-IOV (virtualisation d'E/S à root unique).

Conseil

Gardez les adresses IPv4 et IPv6 équivalentes et les CIDR faciles à identifier à l'aide d'un schéma de conversion lisible par l'utilisateur.

Utilisation de l'interface utilisateur Web de service (préférée)

La connectivité de l'instance de calcul IPv6 nécessite que les paquets IPv6 soient acheminés via les liaisons montantes et vers les sous-réseaux où les instances de calcul ont une adresse IPv6. L'interface utilisateur Web de service fournit une page de configuration réseau à cette fin.

  1. Dans le menu de navigation, sous PCA Config, sélectionnez IPv6 Network Environment.

  2. Dans la page IPv6 Network Environment Information, dans le coin supérieur droit, cliquez sur Edit.

    La fenêtre IPv6 Network Configuration s'affiche.

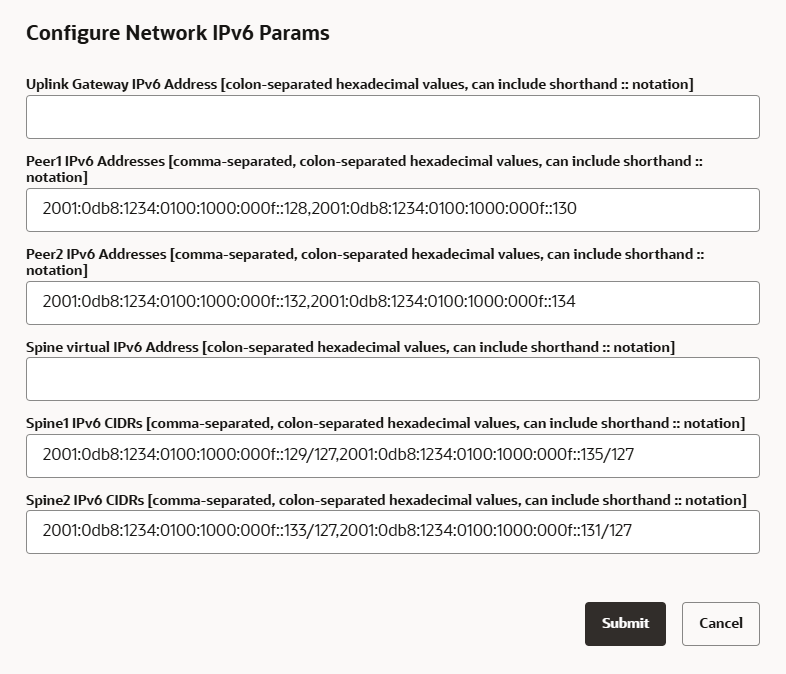

    Figure illustrant la page IPv6 Network Environment Information.

  3. Renseignez les paramètres IPv6 requis pour les liaisons montantes du système.

    L'exemple présente une topologie maillée avec routage dynamique. Pour le routage statique, les adresses IP virtuelles de passerelle de liaison montante et de colonne vertébrale sont des paramètres requis.

  4. Cliquez sur Soumettre pour appliquer la configuration IPv6 aux liaisons montantes.

  5. Pour enlever la configuration IPv6, modifiez et soumettez avec des champs de paramètre vides.

Utilisation de la CLI de service

Vous pouvez également définir les paramètres de configuration IPv6 à partir de l'interface de ligne de commande, à l'aide de la commande edit NetworkConfigV6.

Syntaxe de la commande :

PCA-ADMIN> edit networkConfigV6
uplinkGatewayV6Ip=<value>
peer1V6Ip=<value>
peer2V6Ip=<value>
spineV6Vip=<value>
spine1V6Cidr=<value>
spine2V6Cidr=<value>

Exemple :

PCA-ADMIN> edit networkConfig \
peer1V6Ip=2001:0db8:1234:0100:1000:000f::128,2001:0db8:1234:0100:1000:000f::130 \
peer2V6Ip=2001:0db8:1234:0100:1000:000f::132,2001:0db8:1234:0100:1000:000f::134 \
spine1V6Cidr=2001:0db8:1234:0100:1000:000f::129/127,2001:0db8:1234:0100:1000:000f::135/127 \
spine2V6Cidr=2001:0db8:1234:0100:1000:000f::133/127,2001:0db8:1234:0100:1000:000f::131/127

Pour enlever la configuration IPv6, entrez la même commande avec les paramètres définis sur des valeurs vides.

PCA-ADMIN> edit networkConfigV6 peer1V6Ip= peer2V6Ip= spine1V6Cidr= spine2V6Cidr=
