Activer l'interconnexion inter-région multicloud entre Microsoft Azure et Oracle Cloud Infrastructure

Introduction

Pour créer une expérience multicloud intégrée, Microsoft et Oracle offrent une interconnexion directe entre Microsoft Azure et Oracle Cloud Infrastructure (OCI) à l'aide de Microsoft Azure ExpressRoute et OCI FastConnect. L'interconnexion Microsoft Azure ExpressRoute et OCI FastConnect fournit une faible latence, un haut débit et une connectivité directe privée entre les deux clouds.

Vous pouvez configurer l'interconnexion entre Microsoft Azure et Oracle Cloud Infrastructure à l'aide des instructions fournies dans ce guide étape par étape. Une fois l'interconnexion configurée, vous devez connecter le réseau virtuel à ExpressRoute.

Ce tutoriel explique comment étendre la connectivité inter-région interconnectée à l'aide de ExpressRoute cross connection et de l'appairage de région OCI.

Objectif

Activez la connectivité inter-région entre l'environnement Oracle Cloud Infrastructure et Microsoft Azure via la connectivité réseau OCI-Azure Interconnect. Nous avons couvert le déploiement de l'environnement dans Azure et OCI et la validation de la connectivité réseau entre les régions interconnectées OCI/Azure.

Prérequis

Public

Ce tutoriel est destiné aux professionnels des fournisseurs Cloud Service et aux administrateurs multiclouds.

Architecture

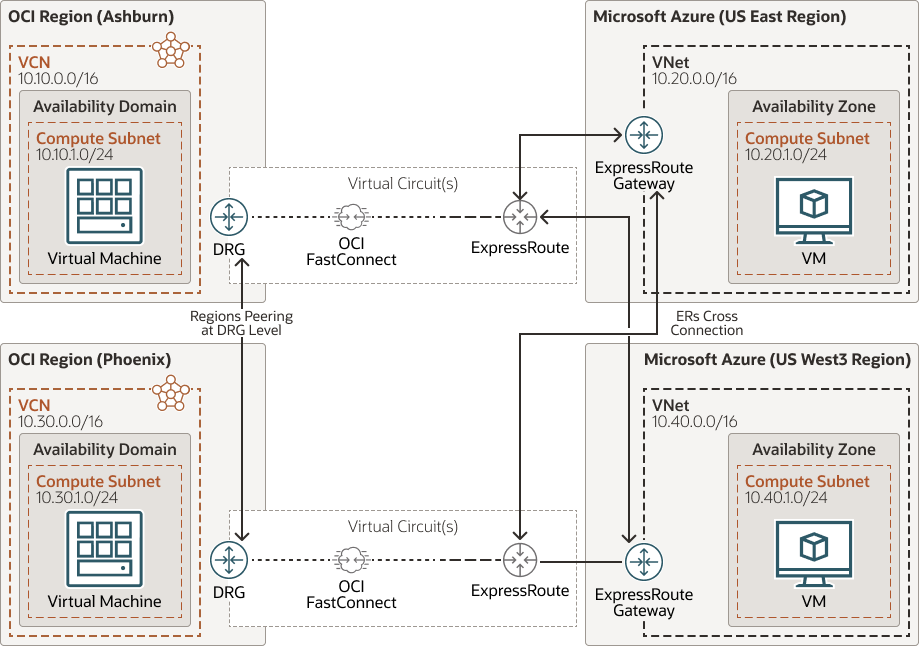

Voici un exemple de topologie réseau et d'architecture de haut niveau de la solution.

Architecture de connectivité inter-région OCI Azure Interconnect

Vous pouvez vous reporter à cette architecture lorsque vous souhaitez étendre la connectivité de région interconnectée à l'aide de connexions croisées ExpressRoute et de l'appairage de région dans les régions OCI.

Tâche 1 : configuration du réseau virtuel et du sous-réseau sur Azure

  1. Connectez-vous au portail Azure.

  2. Dans la partie supérieure gauche de l'écran, sélectionnez Create a resource, Networking, Virtual network ou recherchez Virtual network dans la zone de recherche.

  3. Dans l'écran Créer un réseau virtuel, entrez ou sélectionnez ces informations dans l'onglet Notions de base.

    Détails du projet

    • Abonnement : sélectionnez votre abonnement Azure
    • Groupe de ressources : sélectionnez Créer, saisissez resource-group-name, puis cliquez sur OK ou sélectionnez un resource-group-name existant en fonction des paramètres.

    Détails de l'instance

    • Nom : saisissez virtual-network-name.

    • Région : sélectionnez region-name.

  4. Sélectionnez l'onglet Adresses IP ou cliquez sur le bouton Suivant : Adresses IP à la fin de la page.

  5. Dans l'onglet Adresses IP, saisissez les informations suivantes.

    • Espace d'adressage IPv4 : saisissez ipv4-address-range ; exemple : 10.20.0.0/16 pour US East Region, 10.40.0.0/16 pour US West3 Region.

  6. Sous Subnet name, sélectionnez le mot default.

  7. Dans Modifier le sous-réseau, entrez les informations suivantes.

    • Nom de sous-réseau : entrez subnet-name.
    • Plage d'adresses de sous-réseau : saisissez subnet-address-range ; exemple : 10.20.1.0/24 pour le sous-réseau de calcul dans US East, 10.40.1.0/24 pour le sous-réseau de calcul dans US West3.

  8. Sélectionnez Enregistrer.

  9. Sélectionnez l'onglet Vérifier + créer ou cliquez sur le bouton Vérifier + créer.

  10. Choisissez Créer.

Répétez les étapes 1 à 9 pour les deux régions interconnectées, puis passez à la section suivante pour créer des sous-réseaux de passerelle et des passerelles de réseau virtuel.

Tâche 2 : création d'un sous-réseau de passerelle et d'une passerelle de réseau virtuel sur Azure

Tâche 3 : connexion de votre circuit ExpressRoute à la passerelle de réseau virtuel via une connexion sur Azure

Remarque : [facultatif] vous pouvez également activer la portée globale au niveau ExpressRoute pour prendre en charge la connectivité à partir d'un environnement sur site ou d'une option de restauration entre l'appairage de région OCI pour prendre en charge la connectivité. Pour en savoir plus sur la portée internationale, consultez ce guide étape par étape.

Tâche 4 : création de connexions croisées ExpressRoute à l'aide de passerelles de réseau virtuel sur Azure

Tâche 5 : création d'une machine virtuelle sur Azure

Dans cette section, vous allez créer des machines virtuelles pour valider la connectivité d'Azure à Oracle Cloud Infrastructure.

  1. Dans la partie supérieure gauche de l'écran du portail Azure, sélectionnez Créer une ressource, Compute, Machine virtuelle.

  2. Dans Créer une machine virtuelle - Concepts de base, entrez ou sélectionnez ces informations.

    Paramètre Valeur
    Détails du projet
    Abonnement Sélectionnez votre abonnement.
    Groupe de ressources Sélectionnez your-resource-group. Sélectionnez le groupe de ressources que vous avez créé au cours des étapes de prérequis.
    Détails de l'instance
    Nom de machine virtuelle Saisissez vm-name.
    Région Sélectionnez (US) East US or Region dans lequel vous effectuez le déploiement.
    Options de disponibilité Conservez la valeur par défaut Aucune redondance d'infrastructure.
    Image Sélectionnez Ubuntu Server 18.04 LTS - Gen1.
    Taille Sélectionnez Standard_B2s.
    Compte administrateur
    Type d'authentification Sélectionnez Mot de passe. Vous pouvez également choisir l'authentification basée sur SSH et mettre à jour la valeur requise si nécessaire.
    Nom utilisateur Entrez un nom d'utilisateur.
    Mot de passe Entrez un mot de passe. Le mot de passe doit comporter au moins 12 caractères et répondre aux exigences de complexité définies.
    Confirmer le mot de passe Saisissez-le à nouveau.
    Règles de port entrant
    Ports entrants publics Sélectionnez Aucun.

  3. Sélectionnez Next : Disks.

  4. Dans Créer une machine virtuelle - Disques, conservez les valeurs par défaut et sélectionnez Suivant : Networking.

  5. Dans Créer une machine virtuelle - Networking, sélectionnez les informations suivantes :

    Paramètre Valeur
    Réseau virtuel Sélectionnez virtual-network.
    Sous-réseau Sélectionnez compute-subnet. Exemple : 10.20.1.0/24 dans la région Est des Etats-Unis.
    Adresse IP publique Conservez la valeur par défaut (new) my-vm-ip.
    Ports entrants publics Sélectionnez Autoriser les ports sélectionnés.
    Sélectionner des ports entrants Sélectionnez SSH.

  6. Sélectionnez Review + create. Vous êtes dirigé vers la page Review + create où Azure valide votre configuration.

  7. Lorsque le message Validation transmise s'affiche, sélectionnez Créer.

Répétez les étapes 1 à 7 pour les deux machines virtuelles de région et passez à la section suivante pour créer les ressources requises sur Oracle Cloud Infrastructure.

Tâche 6 : création de ressources sur Oracle Cloud Infrastructure

Dans cette section, vous allez créer les ressources requises pour prendre en charge la validation à partir de la console OCI dans les régions interconnectées. Dans la console OCI, créez les ressources suivantes dans chaque région :

Vous pouvez suivre ce guide étape par étape pour créer une machine virtuelle et terminer la configuration requise du réseau cloud virtuel/sous-réseau. Vous devez suivre ce guide étape par étape pour établir l'appairage de région entre régions OCI via DRG.

Une fois que vous avez créé les ressources et la configuration requises en fonction de l'architecture, passez à la section suivante pour valider la connectivité des régions interconnectées.

Tâche 7 : validation du trafic dans OCI/Azure Interconnect

Dans cette section, vous allez vous connecter aux machines virtuelles Linux des deux fournisseurs cloud et effectuer un test ping pour vérifier la connectivité.

  1. Connectez-vous aux machines virtuelles Linux sur les deux fournisseurs cloud à l'aide de votre terminal.

  2. Lancez un ICMP RTT des machines virtuelles Azure aux machines virtuelles OCI et inversement.

    • Cela garantira la connectivité réseau.

    • Le tableau ci-dessous présente un test de connectivité effectué en fonction de la topologie réseau partagée. Il indique que vous pouvez atteindre OCI Ashburn, OCI Phoenix à US East, US West3 et vice-versa.

      Validation du trafic SRIOV/Mise en réseau accélérée ICMP RTT (millisecondes)
      Machine virtuelle OCI Ashburn vers Azure US East VM ; 10.10.0.168 > 10.20.1.4 oui 2.2
      Machine virtuelle OCI Ashburn vers Azure US West3 VM ; 10.10.0.168 > 10.40.1.4 oui 48,47
      Machine virtuelle OCI Ashburn vers OCI PHX VM ; 10.10.0.168 > 10.30.0.194 oui 58,75
      Machine virtuelle OCI PHX vers Azure US East VM ; 10.30.0.194 > 10.20.1.4 oui 62.00
      Machine virtuelle OCI PHX vers Azure US West3 VM ; 10.30.0.194 > 10.40.1.4 oui 2.2
      Machine virtuelle OCI PHX vers machine virtuelle OCI Ashburn ; 10.30.0.194 > 10.10.0.168 oui 49,0
      Azure US East VM to OCI Ashburn VM ; 10.20.1.4 > 10.10.0.168 oui 2.3
      Azure US East VM to OCI PHX VM ; 10.20.1.4 > 10.30.0.194 oui 61,7
      Azure US East VM to Azure US West3 VM ; 10.20.1.4 > 10.40.1.4 oui 52,9
      Azure US West3 VM to OCI Ashburn VM ; 10.40.1.4 > 10.20.1.4 oui 59,5
      Azure US West3 VM to OCI PHX VM ; 10.40.1.4 > 10.30.0.194 oui 2.2
      Azure US West3 VM to Azure US East VM ; 10.40.1.4 > 10.30.1.4 oui 62,0

    • ICMP RTT entre Azure et OCI reflète la connectivité établie entre les régions à l'aide de la connexion croisée ExpressRoute et de l'appairage de régions conformément à notre topologie réseau.

    • Remarque : le tableau ci-dessus indique ICMP RTT comme point de référence pouvant varier en fonction des régions et de l'architecture des cas d'emploi. Il est recommandé de faire un POC.

    • Vous trouverez plus d'informations sur la latence Azure entre les régions dans Microsoft Learn : statistiques de latence aller-retour réseau Azure.

    • Pour plus d'informations sur le test de la latence de machine virtuelle, reportez-vous à Microsoft Learn : test de la latence du réseau de machine virtuelle Azure dans un réseau virtuel Azure.

    • Remarque : vous pouvez valider le basculement de récupération après sinistre en désactivant l'option d'appairage privé ExpressRoute pour garantir le trafic : Microsoft Learn : Azure ExpressRoute : réinitialise l'appairage de circuit à l'aide du portail Azure.

Tâche 8 : nettoyage des ressources

Une fois que vous avez terminé d'utiliser les ressources, supprimez le groupe de ressources et les ressources associées.

  1. Si ce n'est pas déjà fait, supprimez la liaison d'interconnexion. Pour plus d'informations, reportez-vous au guide step-by-step.

  2. Saisissez your-resource-group-name dans la zone de recherche en haut du portail et sélectionnez your-resource-group-name dans les résultats de la recherche.

  3. Sélectionnez Supprimer le groupe de ressources.

  4. Saisissez your-resource-group-name pour TYPE THE RESOURCE GROUP NAME et sélectionnez Delete.

  5. De même, supprimez les ressources dans Oracle Cloud Infrastructure.
