Activer la résolution DNS pour les machines virtuelles de gestion Oracle Cloud VMware Solution et l'hôte ESXi à partir du segment de superposition NSX-T

Présentation

Oracle Cloud VMware Solution vous permet de créer et de gérer des centres de données définis par logiciel (SDDC) activés pour VMware dans Oracle Cloud Infrastructure (OCI). Oracle Cloud VMware Solution fournit NSX-T comme outil de réseau défini par logiciel par défaut.

NSX-T permet au client de configurer un large éventail d'options de mise en réseau, telles que la commutation, le routage, le pare-feu distribué et bien d'autres.

Il s'agit du deuxième tutoriel de la série des trois parties qui décrit l'activation de la résolution de noms pour différents domaines, à savoir les domaines sur site/URL publics/machines virtuelles Oracle Cloud VMware Solution Management.

Ce tutoriel explique comment activer la résolution de noms pour les machines virtuelles Oracle Cloud VMware Solution Management à partir du segment de superposition NSX-T.

Objectif

Oracle Cloud VMware Solution NSX-T Manager permet la résolution de noms à partir d'un segment superposé vers plusieurs cibles telles qu'Internet, les machines virtuelles de gestion Oracle Cloud VMware Solution, le réseau sur site et d'autres.

NSX-T classe généralement les domaines comme zones DNS et FQDN par défaut. L'intégration sera utile pour les scénarios dans lesquels le client a différents domaines/serveurs DNS. Il aidera les administrateurs à rediriger le trafic des serveurs de noms vers des serveurs individuels sans avoir à pointer toutes les requêtes vers des serveurs de noms spécifiques.

Après avoir suivi ce tutoriel, les administrateurs NSX-T pourront résoudre les machines virtuelles Oracle Cloud VMware Solution Management (via leur nom) à partir de segments de surcouche soutenus par NSX-T.

Prérequis

Tâche 1 : activation du processus d'écoute DNS VCN OCI

Le provisionnement de SDDC OCVS crée une zone privée DNS OCI pour les machines virtuelles de gestion OCVS.

Le DNS OCI du VCN peut accepter les demandes DNS entrantes de résolution de noms pour les domaines DNS privés. Cette adresse DNS est appelée processus d'écoute. Pour plus de détails, reportez-vous à la documentation DNS VCN.

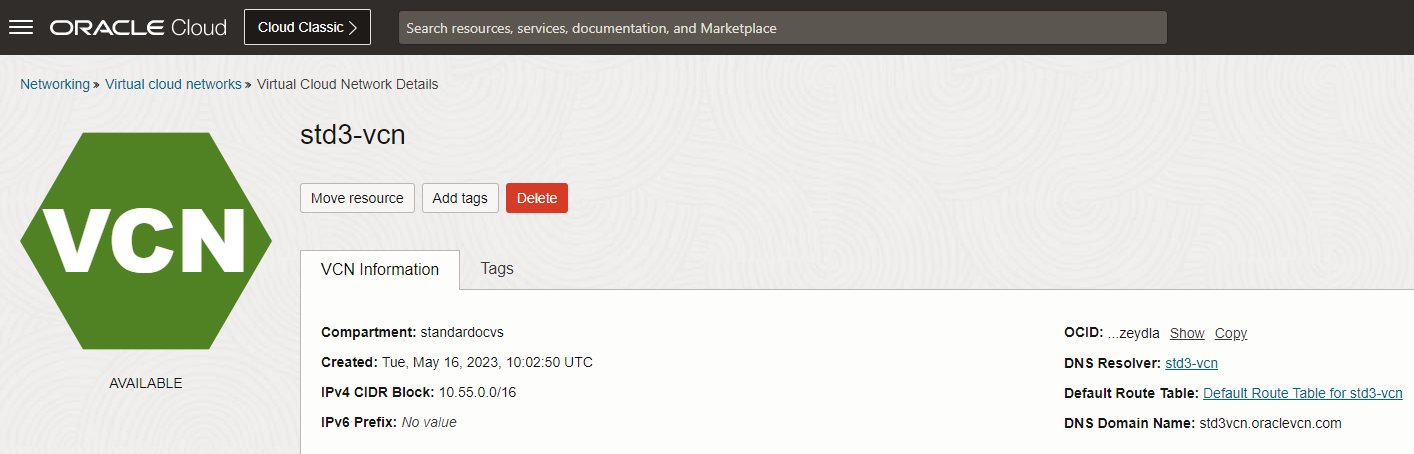

  1. Accédez au portail VCN OCI et cliquez sur le lien du résolveur DNS.

    RackWare RMM BYOL

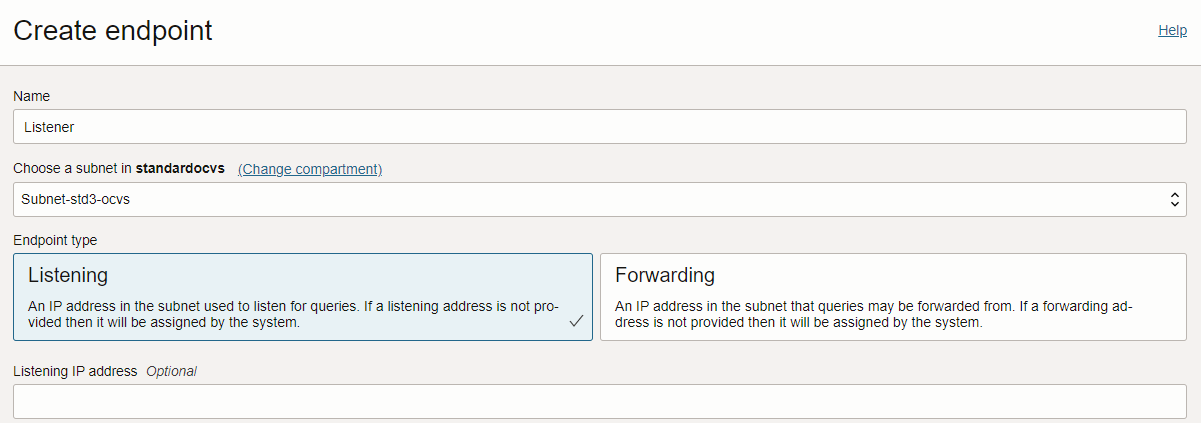

  2. Cliquez sur Adresses, puis sur Créer une adresse.

    • Entrez le nom de processus d'écoute.
    • Choisissez le sous-réseau de provisionnement que nous avons enregistré à l'étape ci-dessus.
    • Choisissez le type d'adresse Listening.
    • Adresse IP d'écoute (laissez-la vide).
    • Cliquez sur Créer une adresse.

    RackWare RMM BYOL

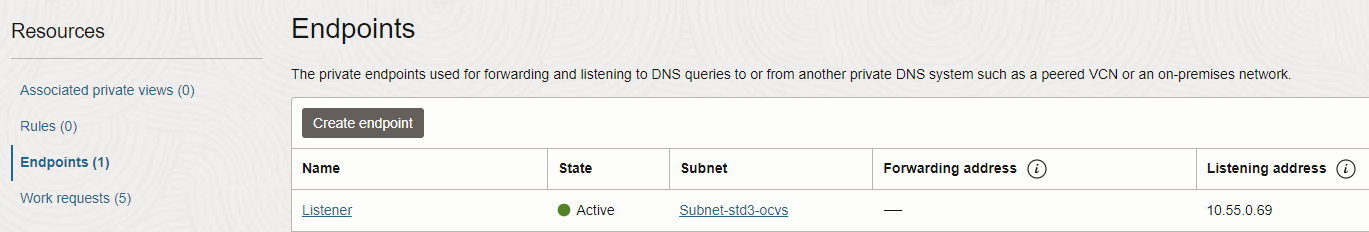

Cette opération crée une adresse de processus d'écoute

Ajouter un hôte à la série de récupération après sinistre

Tâche 2 : activer la communication sur le sous-réseau de provisionnement

Nous activerons la communication avec les hôtes OCVS ESXi à partir des segments de superposition NSX-T et inversement.

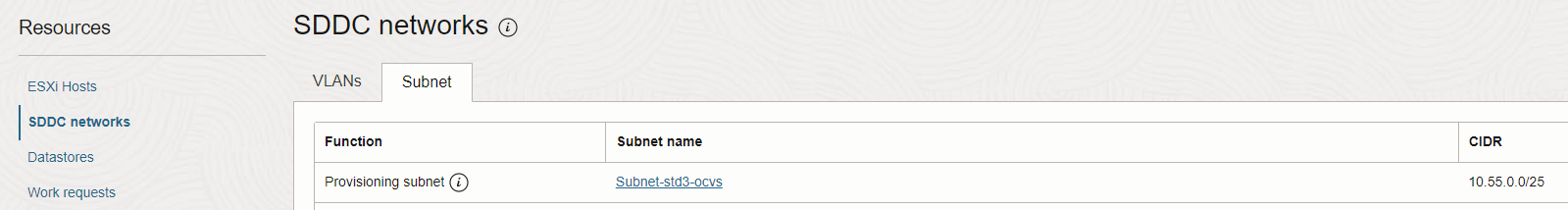

Cliquez sur le menu de navigation Hybride, VMware Solution suivie du SDDC. Faites défiler l'écran vers le bas et cliquez sur les réseaux SDDC. Sous l'onglet Sous-réseau, le sous-réseau de provisionnement est répertorié.

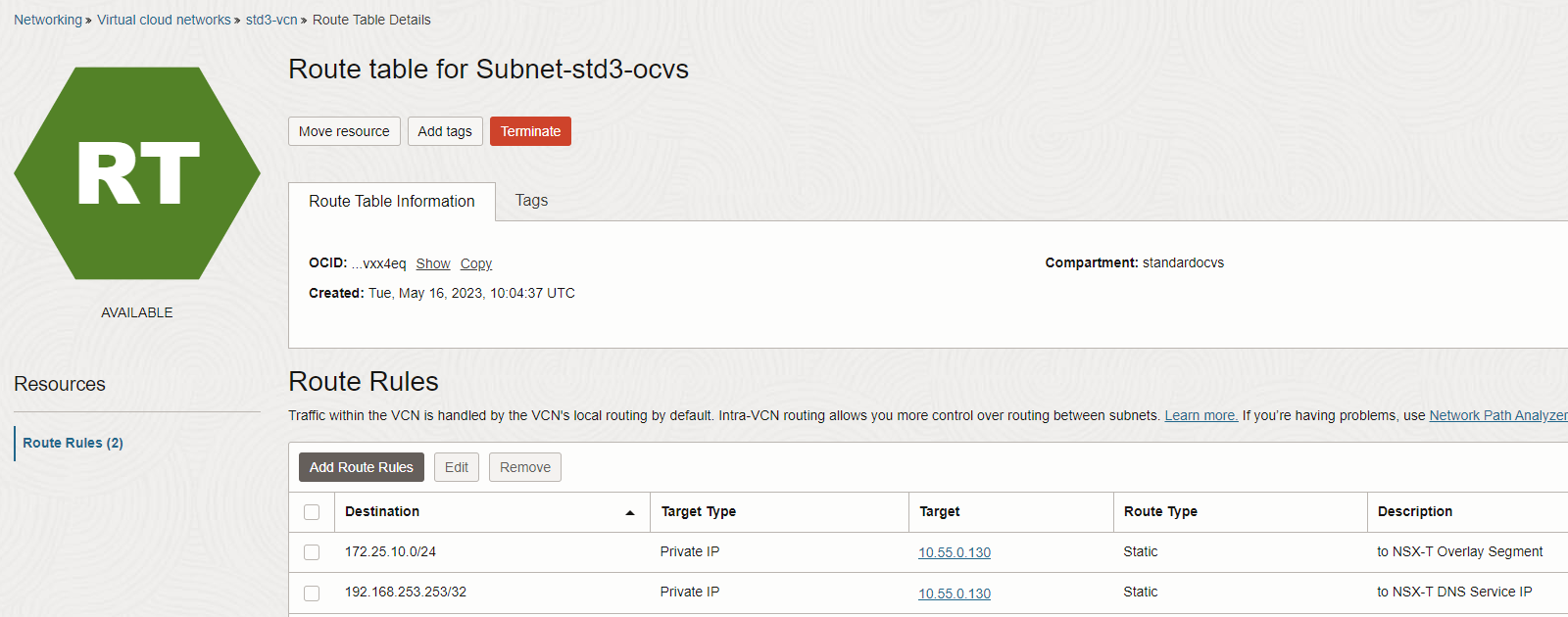

  1. Accédez au sous-réseau de provisionnement Oracle Cloud VMware Solution et activez la communication sur la table de routage.

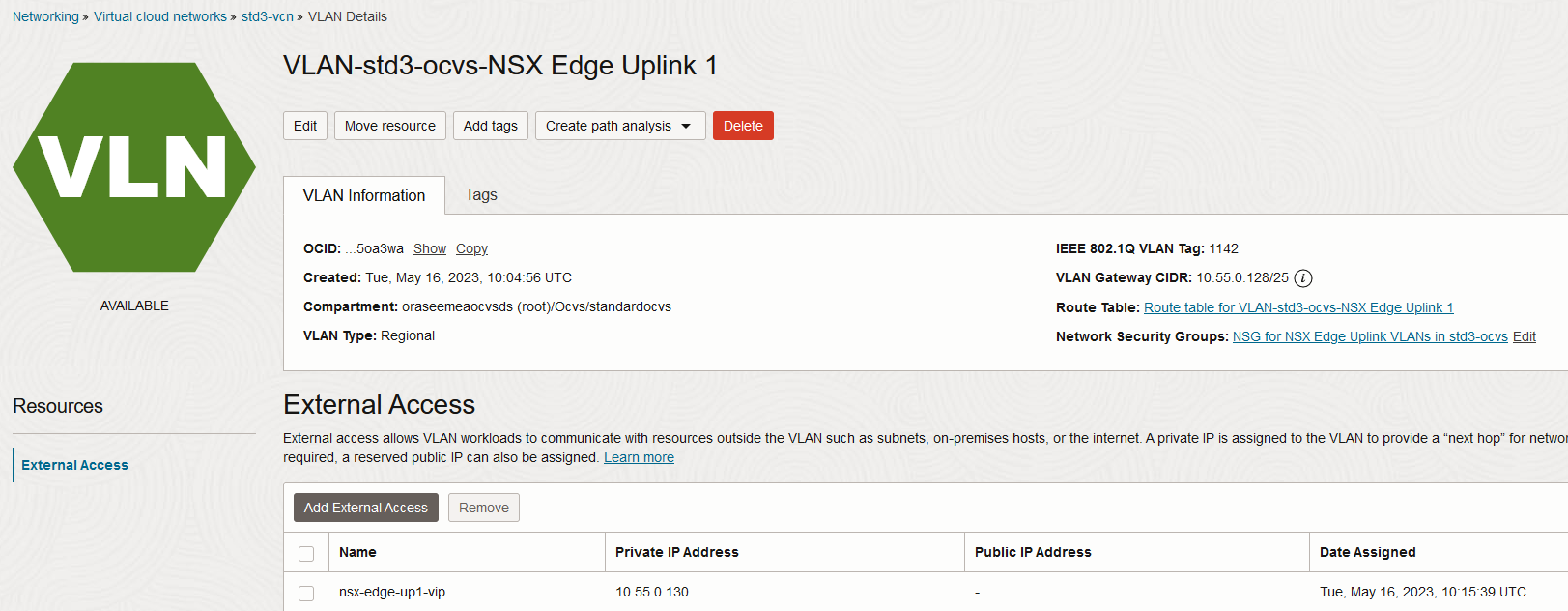

Nous ajouterons une adresse IP de service DNS NSX-T et CIDR de superposition NSX-T résolus en nsx-edge-up1-vip (capture ci-dessus)

Ajouter un hôte à la série de récupération après sinistre

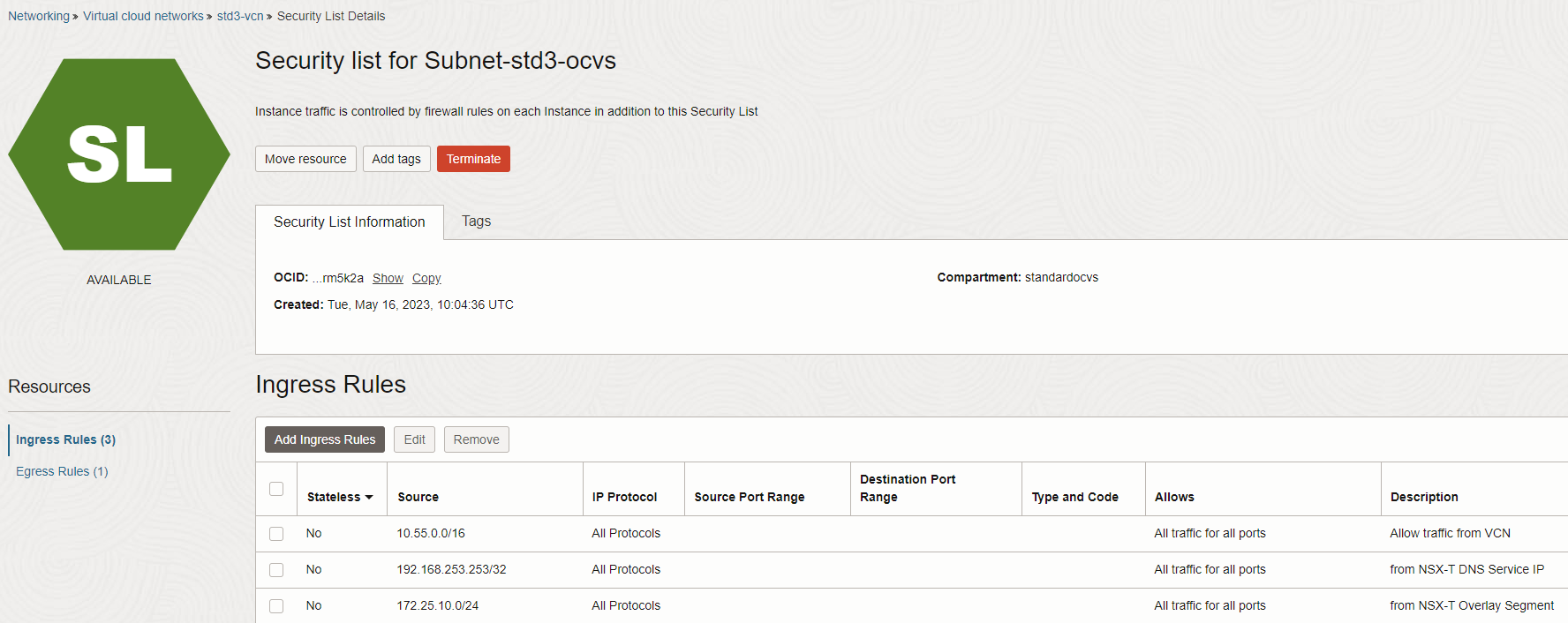

  1. Autorisez le trafic via la liste de sécurité.

    Modèle pour vCenter

Tâche 3 : activation de la communication sur le vLAN vSphere

Nous allons maintenant activer la communication avec les machines virtuelles de gestion OCVS à partir du segment de superposition.

  1. Connectez-vous au portail OCI, cliquez sur le menu de navigation Hybrid, VMware Solution et cliquez sur le SDDC Oracle Cloud VMware Solution.

  2. Faites défiler l'écran vers le bas et cliquez sur les réseaux SDDC. Cliquez sur le vLAN associé à vSphere.

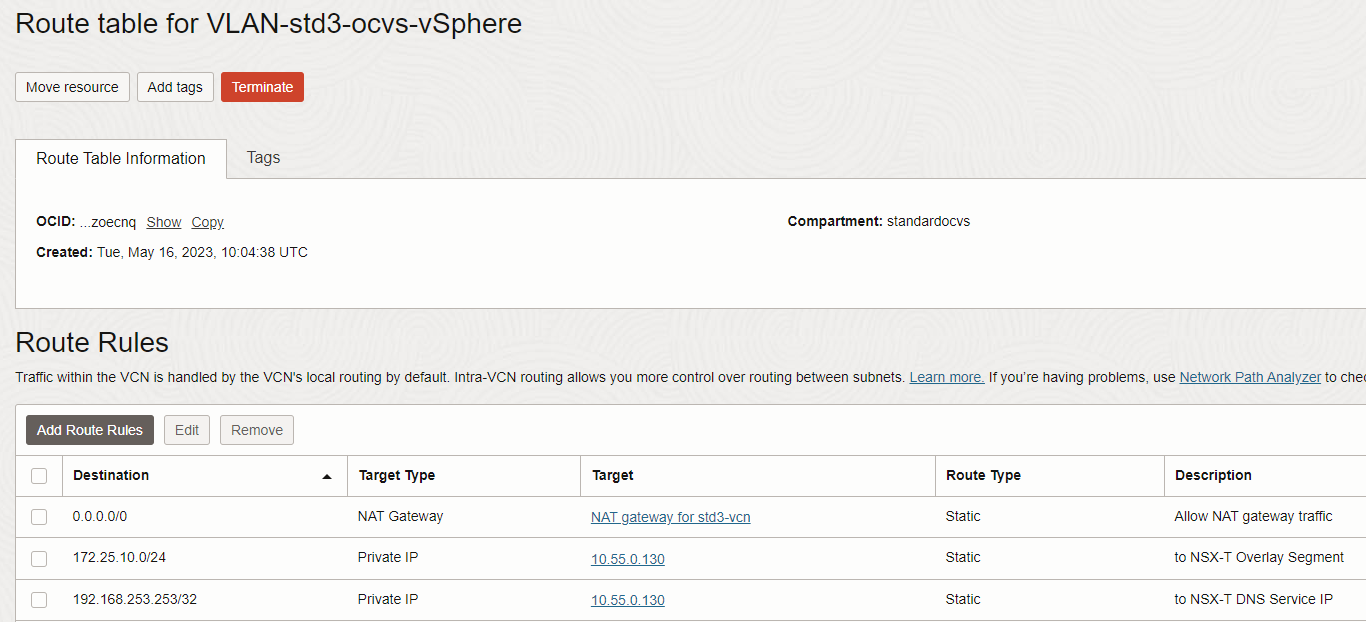

  3. Activez le trafic sur la table de routage associée.

    RackWare RMM BYOL

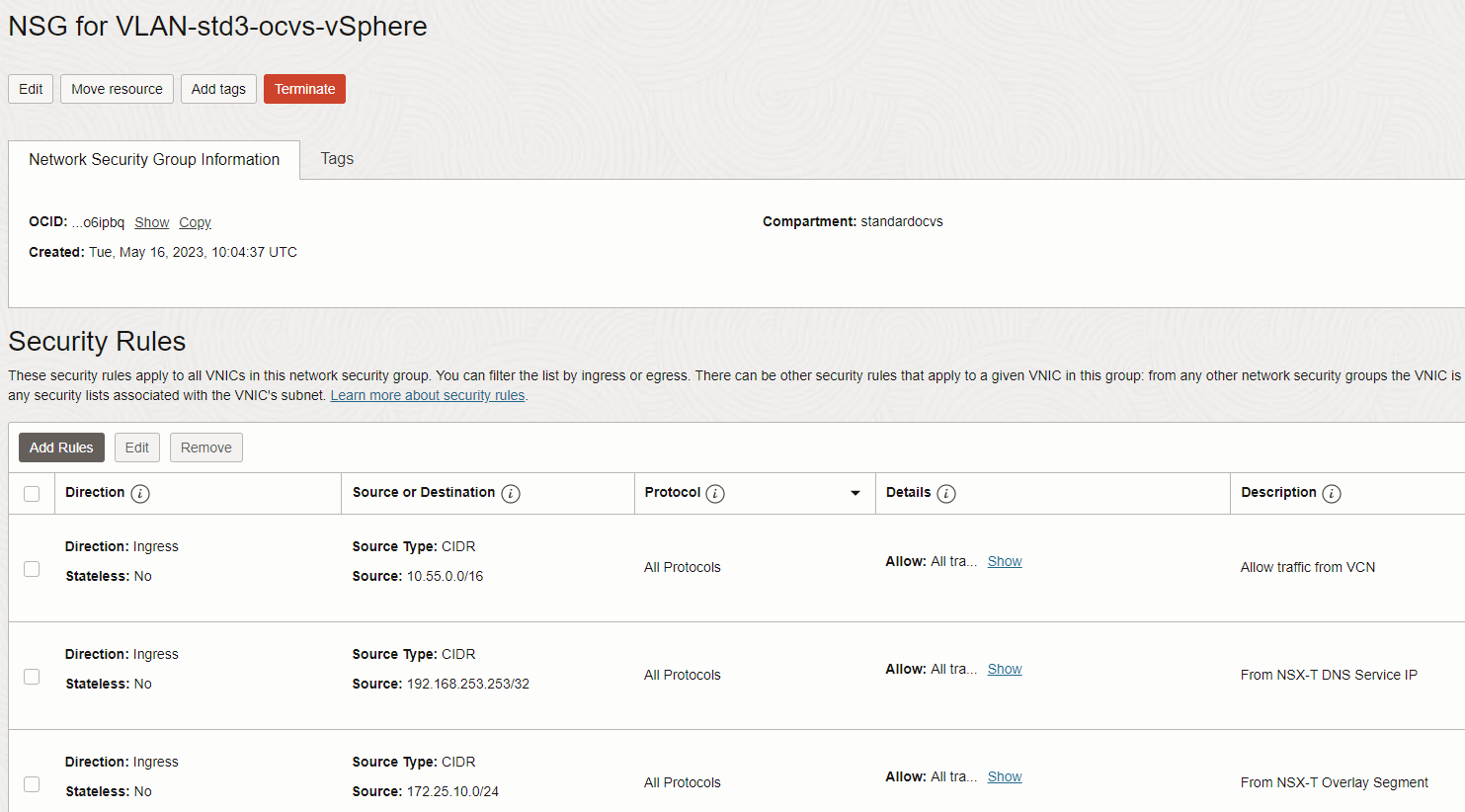

  4. Autorisez le trafic sur la liste de sécurité réseau associée.

    Modèle pour vCenter

Tâche 4 : création d'un domaine de gestion Oracle Cloud VMware Solution et association au service DNS

Dans le Tutoriel 1 : Activation de la résolution DNS pour les URL publiques du segment de superposition NSX-T d'Oracle Cloud VMware Solution, nous avons déjà créé le DNS par défaut et l'avons associé au service DNS NSX-T. Nous devons maintenant créer un domaine de gestion Oracle Cloud VMware Solution et l'associer au même service DNS.

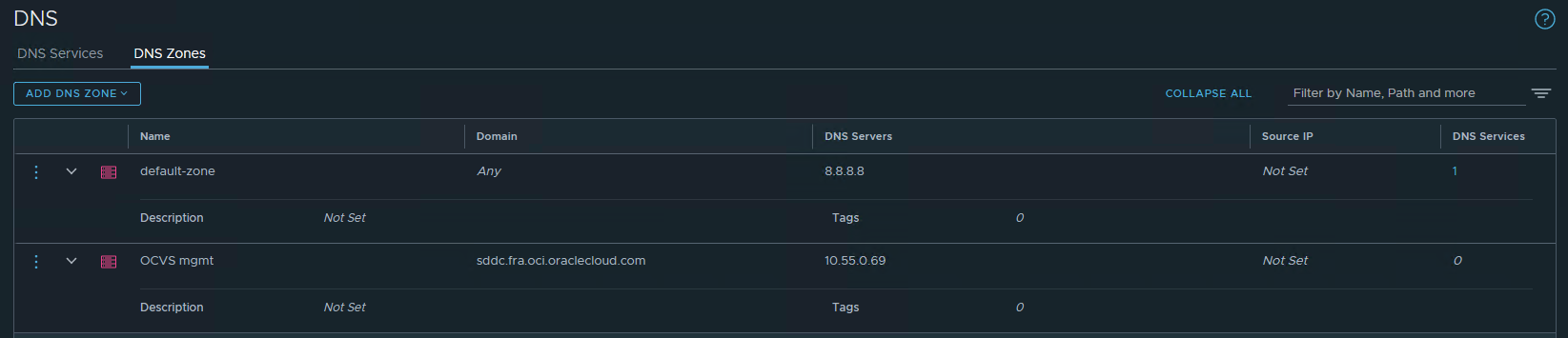

  1. Dans l'onglet DNS Zones, cliquez sur Add DNS Zone, puis sur Add FQDN Zone.

  2. Pointez sur l'adresse IP du processus d'écoute VCN OCI qui a été générée à la première étape.

    Stratégie DR

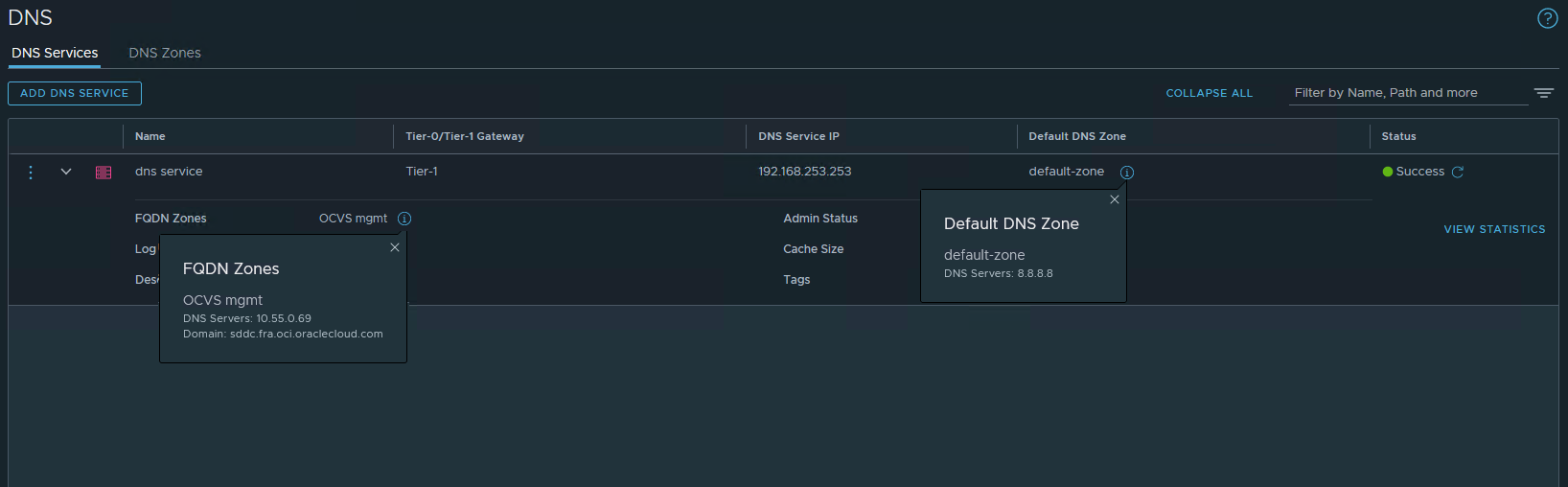

  3. Accédez à l'onglet Services DNS, modifiez le service DNS existant et ajoutez la zone DNS de gestion d'Oracle Cloud VMware Solution en cliquant sur la zone Zones FQDN.

    Stratégie DR

  4. Enregistrez la configuration.

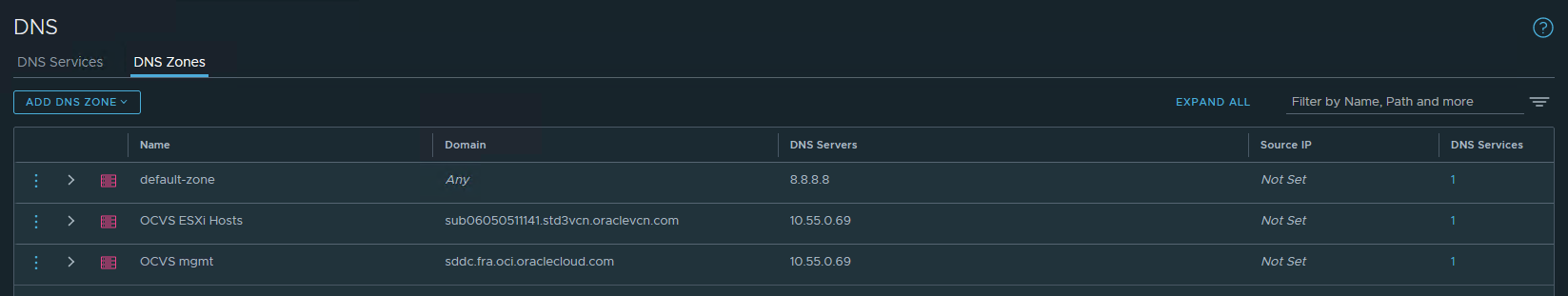

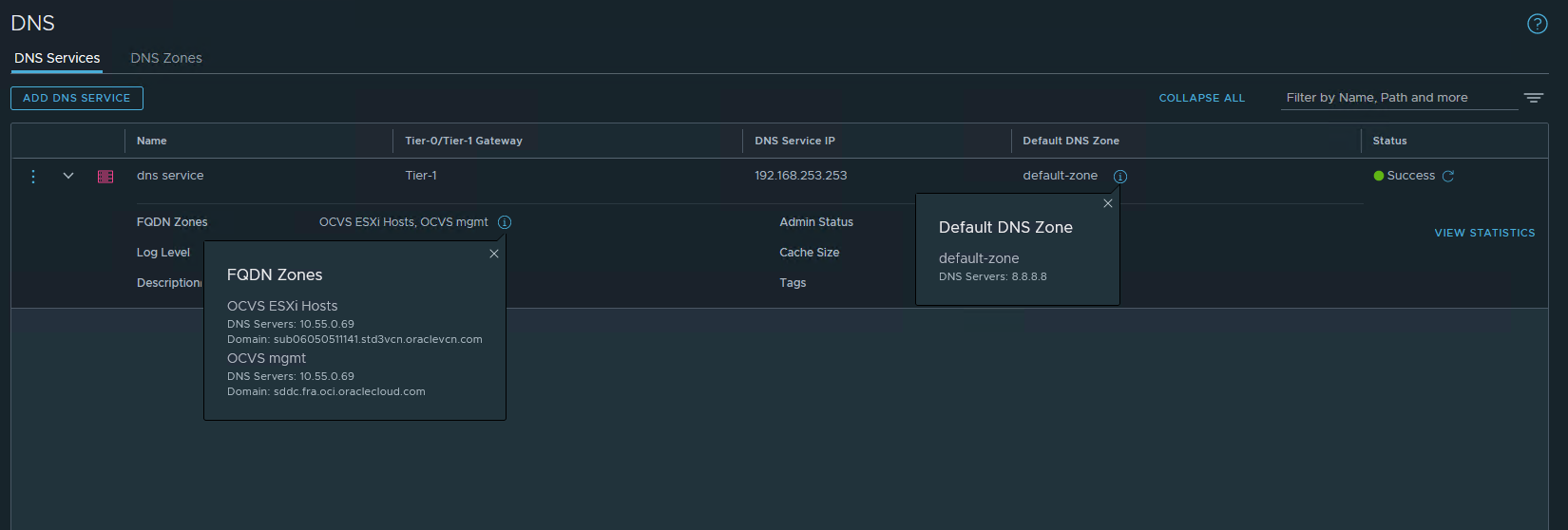

De même, nous devons créer un service DNS pour résoudre les noms d'hôte OCVS ESXi

Stratégie DR

Stratégie DR

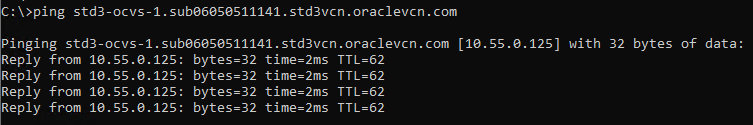

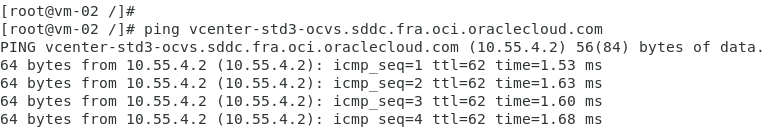

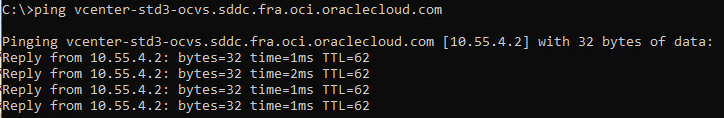

Cela doit permettre à la communication de la machine virtuelle résidant sur le segment de superposition NSX-T de résoudre les machines virtuelles Oracle Cloud VMware Solution Management via leur nom.

Stratégie DR

Stratégie DR

Stratégie DR
